VHDL实验三：一位全加器、四选一多路选择器

一、实验目的

1.掌握简单的VHDL程序设计。

2.掌握用VHDL对基本组合逻辑电路的建模。

二、实验原理

1. 数据选择器(Multiplexer)

在数字系统设计时，需要从多个数据源中选择一个， 这时就需要用到多路选择器。以2选1多路选择器为例，在控制端的作用下可以从2路并行的输入信号中选择一路信号作为输出。

2.全加器 (Adder)

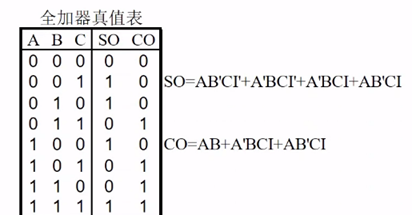

加法器是最基本的运算单元。加法器中最小的单元是一位全加器，一位全加器(Adder)的真值表如下所示:

    3.四选一选择器

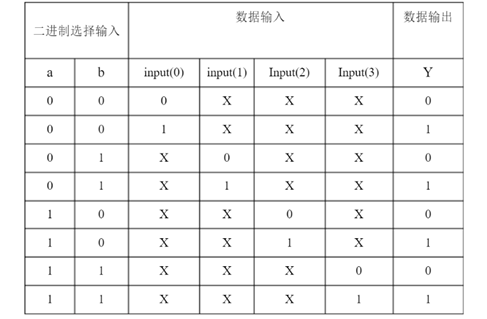

真值表如图所示：

三、实验内容

1、一位全加器

（1）实验代码：

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;

ENTITY lab3 IS
PORT  (a,b,ci: IN BIT;
        S,CO: OUT BIT
);
END;

ARCHITECTURE f_add OF lab3 IS

BEGIN
    s<=(a XOR b)XOR ci;
	co<=((a XOR b)AND ci)OR(a AND b);
END;

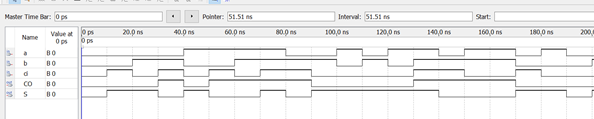

 （2）波形仿真图：

分析：

• 前8个intervals按真值表设值，输出结果符合真值表；
• 后面的intervals为随机设值，输出结果也符合真值表。
• s的结果为a、b全加的结果，ci为进位标志，从仿真波形可以看出，s满足两个二进制数a、b相加，并且输出co加法进位，符合实验预期的逻辑功能。

2、思考题：四选一多路选择器

（1）实验代码

library ieee;
use ieee.std_logic_1164.all;

entity mux1_4 is
port(a,b,c,d: in std_logic;
     s1,s0:   in std_logic;
     y:      out std_logic);
end mux1_4;

architecture one of mux1_4 is
signal sel: std_logic_vector(1 downto 0);
begin
    sel <= s1&s0;
    with sel select
    y<= a when "00",
        b when "01",
        c when "10",
        d when "11",
        'X' when others;
end one;

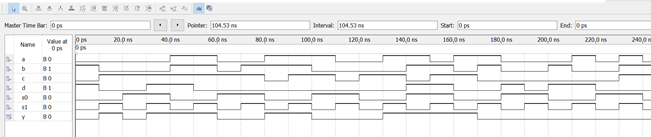

 （2）波形仿真图

分析：

由图中波形可以明显地看出，

当s0=0且s1=0时，y=a；当s1=0且s0=1时，y=b；

当s1=1且s0=0时，y=c；当s1=1且s0=1时，y=d。

符合真值表的逻辑功能。

四、实验总结

在本次实验中，完成了一位全加器和四选一多路选择器的文本层次设计和波形仿真，熟悉了全加器和数据选择器的逻辑功能，同时复习了数电里的基础知识，对EDA软件功能的了解程度有所加深。并且，初步掌握以文本编辑的方式设计电路的方法，学习了VHDL语言中库，实体，结构体等基本语法的使用。

错误整理：实体的命名要与实体所在的.vhd文件名保持一致。
