前提：STM32f103RC (72M)，oled接SPI1，MOSI一次传8bit数据

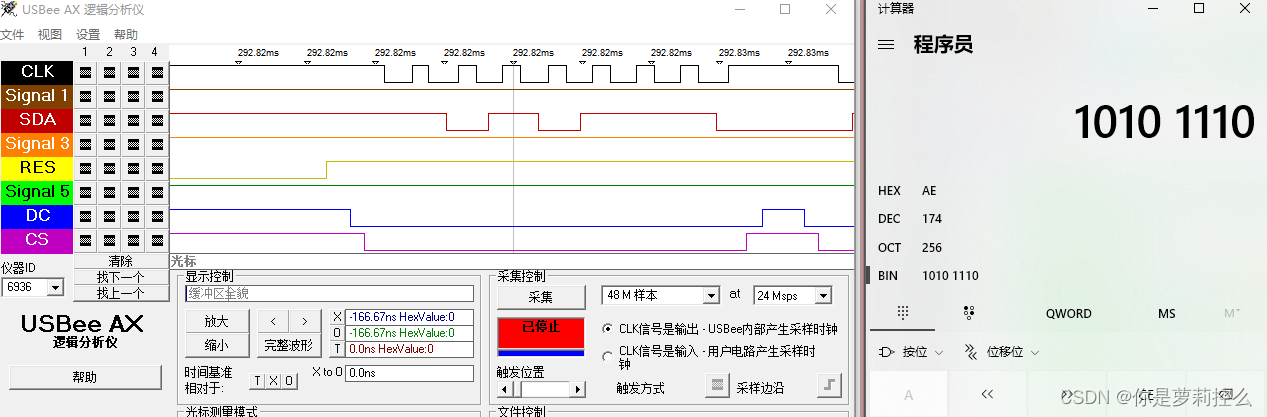

正确波形

软件SPI下，波形很好，CLK8个时钟，MOSI发送完数据，CS再置高

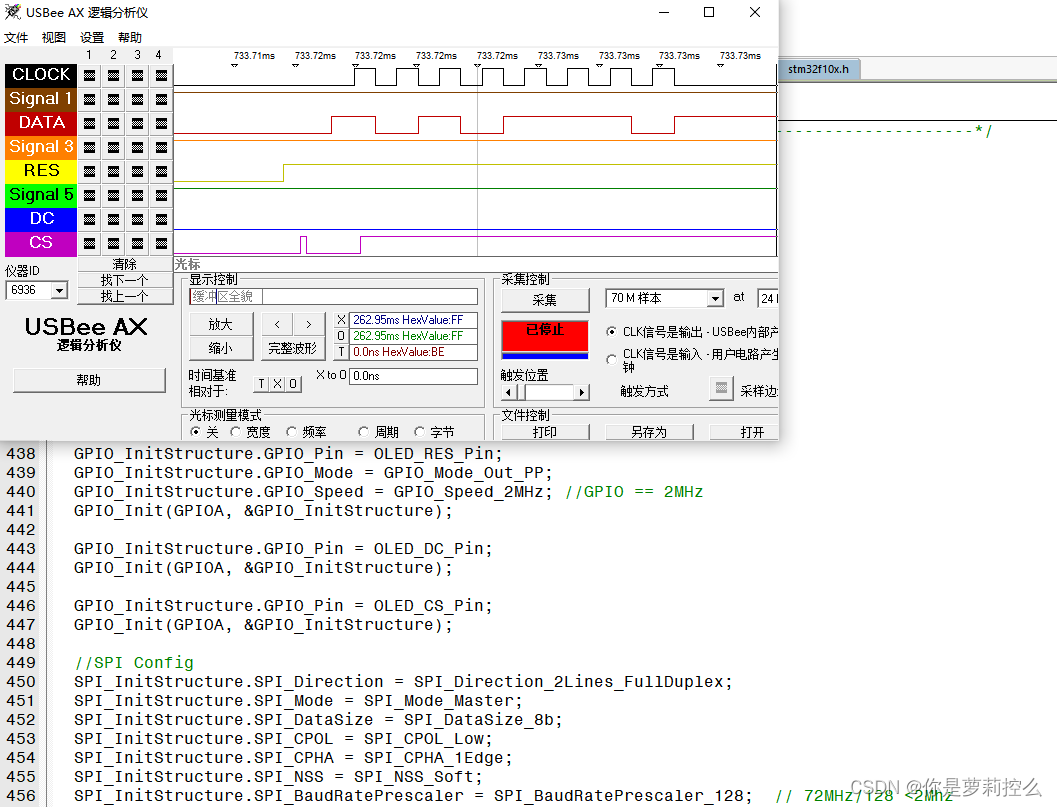

CS过早跳变波形

Q：初期测试时屏幕总点不亮，逻辑分析仪中CS左侧方波是进入SPI写的标志（自定义），但CS在LOW的时间太短，DATA明明没发送完CS就置HIGH

A：个人认为是SPI速度慢，GPIO速度过快导致的？将SPI1 改为2分频，GPIO速度维持2Mhz有后面的修正波形。实测GPIO 50Mhz配2分频SPI1也是可行的，只是SPI1频率不能再低。

修正后波形

注：由于逻辑分析仪带宽限制，部分波形不完整，但不妨碍观察此时CS是等MOSI传完8位数据后再置高

小结

神奇的bug，不知道我分析的对不对，反正能跑就行XD
以及，被吃灰3年的逻辑细分析仪救了一命，感谢当年毕业季淘旧物时强塞给我的学长
