使用simulink导出.c和.h文件的详细步骤

单纯的软件代码编写实现复杂的逻辑对编程人员要求较高，且难度较大，容易出错。因此可以使用simulink导出c代码并直接嵌入到DSP/STM32等单片机的c语言工程中的方法。除此之外，simulink还可以生成各种语言的代码，如支持FPGA的HDL，PLC的结构化文本和梯形图等。下面介绍生成C代码的详细步骤（不包含c语言生成配置）。

第一步：点击APP中的下拉菜单；

第二步：点击代码生成中的“Embeded code”

 第三步：此时菜单栏出现C Code选项，点击该选项后再选中“Generate Code”中的下拉菜单，选中“Generate Code”中的“Generate Code”。

此时即可生成相应的C代码。但是需要注意的是打开这个SLX文件之前将Matlab需先关闭，从文SLX件的根目录处打开文件，而不要打开matlab后再打开文件，否则会出现报错。

在C文件使用的时候，还需要把整个simulink模型的输入输出端口建立与单片机C文件工程的接口，需要指定变量的定义文件。

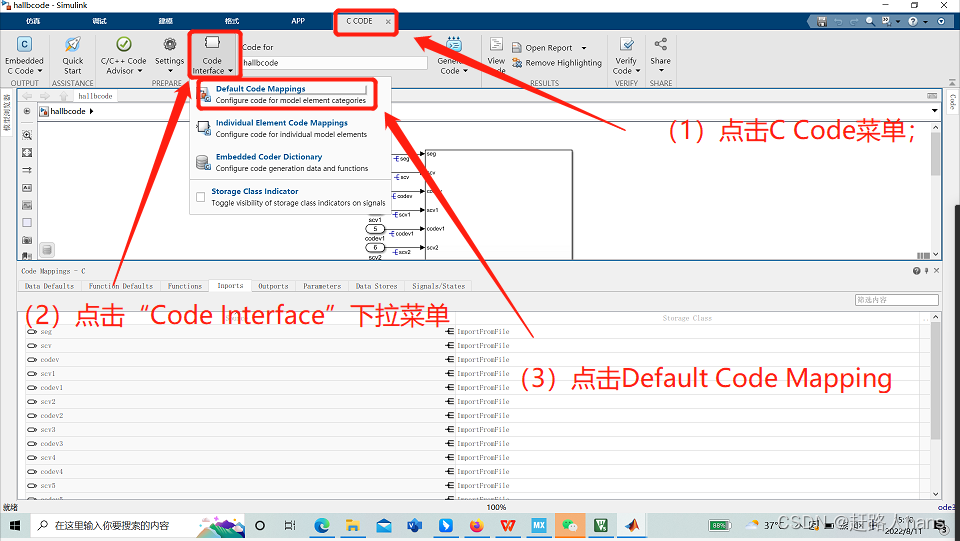

（1）打开 在APP下拉菜单中点击代码生成中的“Embeded code”后出现在菜单栏中的“C code”选项；

（2）打开“Code Interface” 的下拉菜单；

（3）选中“Default Code Mappings”

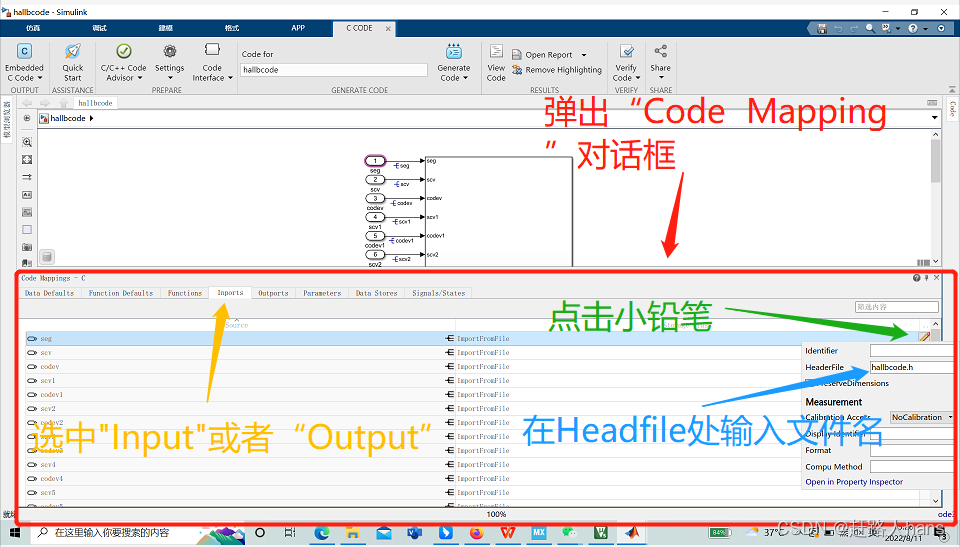

 （4）在弹出的“Code Mapping”对话框中选中“Input”或者“Output”中的相应变量，后点击右侧的小铅笔图标，在弹出的Headfile框中输入文件名，如“hallbcode.h”
