以太网VLAN帧格式

IEEE 802.1Q

4个字节的vlan tag，包含：

• 2个字节的标签协议标识（TPID）

  • 0x8100

• 2字节的标签控制信息（TCI），TCI又分为：

  • tpid: 用于标识帧的类型，0x8100表示802.1q/802.1p的帧。
  • TCI: 标签控制信息字段
    • User Priority：表示帧的优先级，取值范围0~7，值越大优先级越高，用于802.1p。
    • CFI: 0表示MAC地址是以太帧的mac，1表示mac地址是FDDI、令牌环网的帧。
    • VID：表示vlan的值。共可以表示4096个vlan，其中0和4095被协议保留，所以最大个数是4094（1~4094）。

  tpid	User Priority	CFI	VID
  2B	3b	1b	12b

IEEE 802.1ad(QinQ)

QinQ技术，实现将用户私网vlan tag封装在公网vlan tag中，使得报文带着两层vlan tag穿越运营商骨干网（公网）。在公网中报文只根据外层tag传播，用户的私网vlan tag被屏蔽。

TPID为0x88a8，其他和802.1q类似。

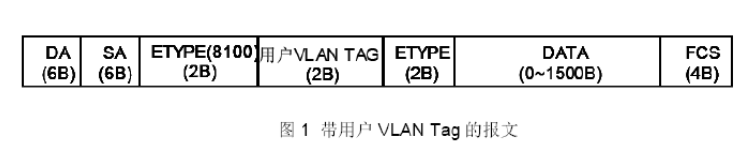

单层vlan tag的报文结构

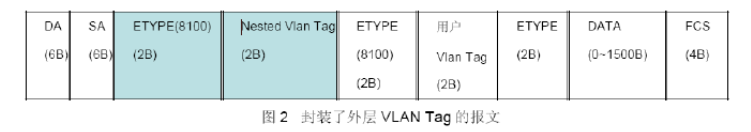

双层vlan tag的报文结构

可以多层堆叠，没有限制，但是不能超出Ethernet报文长度限制，具有很好的扩展性。
