Arduino人体红外感应+继电器+蜂鸣器

实现功能：当人体红外感应到人时，蜂鸣器报警，继电器模块闭合；反之，继电器模块断开。
模块连接：
Arduino人体红外和继电器连接同Arduino人体红外感应+继电器.
蜂鸣器连接：

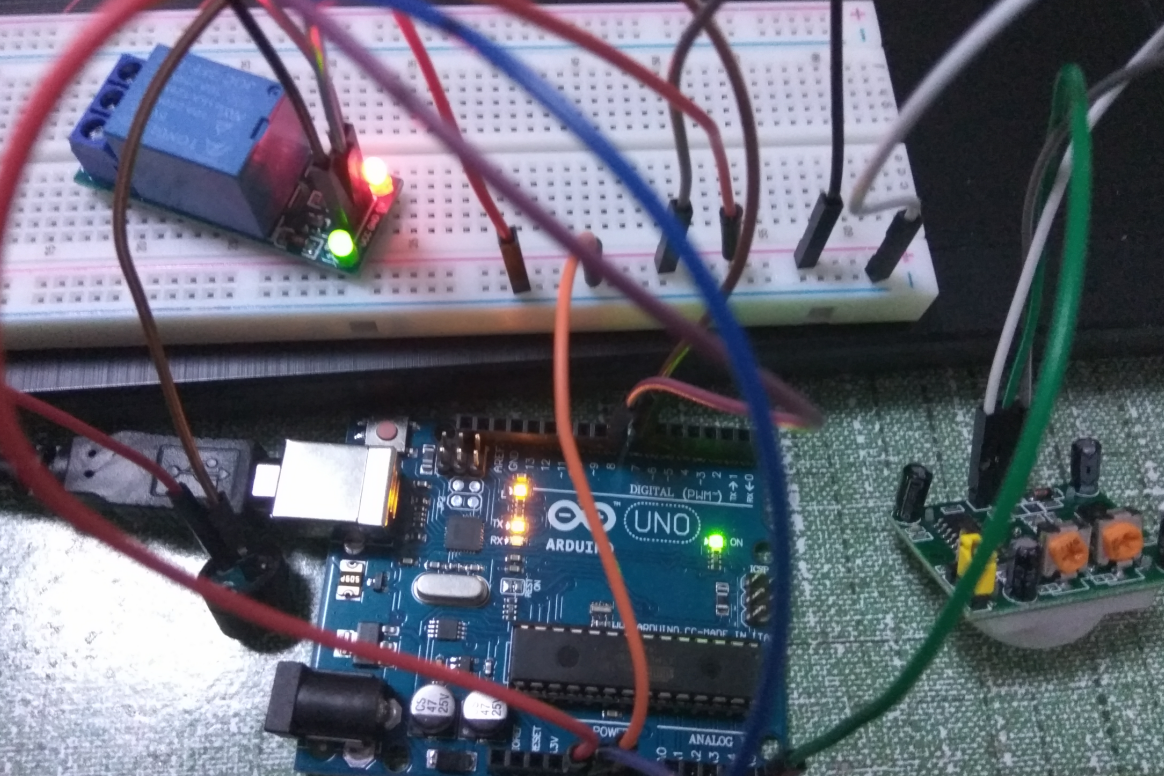

实物图连接：

代码：

/*
功能：利用人体红外模块检测一定范围内的人类运动状态，如果检测到有输出则发出警报同时控制继电器工作
*/
#include "pitches.h"    //乐曲中的音符
int Sensor_pin = A5;
int pinRelay = 8;
int Buzzerpin = 7;
int melody[] = {
  NOTE_C4, NOTE_G3,NOTE_G3, NOTE_A3, NOTE_G3,0, NOTE_B3, NOTE_C4};
/*音符持续时间：4=四分音符，8=八分音符，等等(note durations: 4 = quarter note, 8 = eighth note, etc.:)*/
int noteDurations[] = {
  4, 8, 8, 4,4,4,4,4 };

void RelayWork() //继电器工作
{
digitalWrite(pinRelay, HIGH);//输出HIGH电平,继电器模块闭合
delay(3000);
}

void Alarm()  //蜂鸣器发出警报
{
//顺序加载乐曲中的音符
 for (int thisNote = 0; thisNote < 8; thisNote++) {

    /* 用1s为基准计算音符持续时间
    e.g. 四分音符(quarter note)= 1000 / 4, 八分音符(eighth note)= 1000/8, etc.*/
    int noteDuration = 1000/noteDurations[thisNote];
    tone(7, melody[thisNote],noteDuration);
    //设置一个最小的时间间隔来区分音符
    //一般正常音符的1.3倍效果较好
    int pauseBetweenNotes = noteDuration * 1.30;
    delay(pauseBetweenNotes);
    //停止播放音乐：noTone(7);
 }
}
void setup()
{
pinMode(Sensor_pin,INPUT); //设置人体红外接口为输入状态
pinMode(pinRelay, OUTPUT); //设置pinRelay脚为输出状态
pinMode(Buzzerpin,OUTPUT); //设置蜂鸣器接口为输出状态
Serial.begin(9600);
}
void loop()
{
int val=digitalRead(Sensor_pin); //定义参数存储人体红外传感器读到的状态
Serial.println(val); //串口显示
if(val == 1) //如果检测到有人类运动（在检测范围内），继电器模块闭合,同时发出警报
{
Alarm();
RelayWork();
}
else
{
digitalWrite(pinRelay, LOW);//输出LOW电平,继电器模块断开
delay(4000);
}
//delay(100); //延时100毫秒
}
