IPTV视频码流分析

去上海出差的时候，去同学家中采集了一部分百视通的IPTV码流。

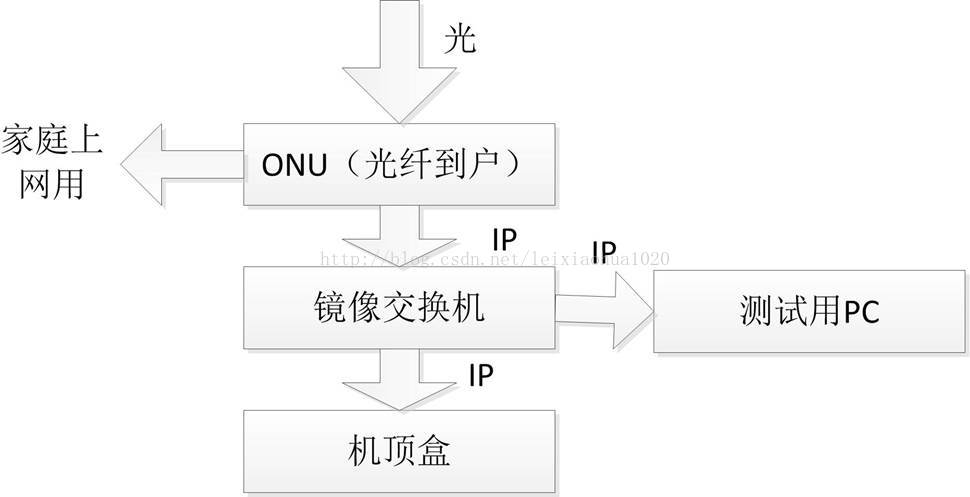

具体的方法是通过在机顶盒和电视信号接口ONU之间增加一个镜像路由器，截取数据，再通过Wireshark软件或者自行开发的软件分析数据。

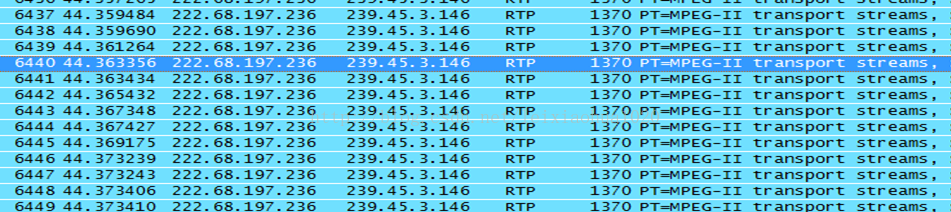

WireShark抓取数据包：

分析结果：

机顶盒

机顶盒实质上是一个网页浏览器，每次开机之后会访问固定的网页，而该网页就是机顶盒的开机界面。

传输方式：UDP组播

rtsp://124.75.34.37/PLTV/88888888/224/0/3221225489/000000000114.smil

rtsp://124.75.34.37/PLTV/88888888/224/0/3221225558/00000000015n.smil

...

数据格式：UDP/RTP/TS

压缩编码参数：

比特率：

8 000Kbps

视频

    Format/Info: Advanced Video Codec

    Format profile :Main@L4.0

    Format settings, CABAC :Yes

    Format settings,ReFrames: 4 frames

    Bitrate : 7 411 Kbps

    Width : 1 920 pixels

    Height : 1 080 pixels

    Display aspect ratio :16:9

    Frame rate : 25.000 fps

    Color space : YUV

    Chroma subsampling :4:2:0

    Bit depth : 8 bits

    Scan type :Interlaced

音频

   Format : MPEG Audio

    Format version : Version1

    Format profile : Layer 2

    Bitrate mode : Constant

    Bit rate : 192 Kbps

    Channel(s) : 1 channel

    Sampling rate : 48.0 KHz

    Compression mode :Lossy
