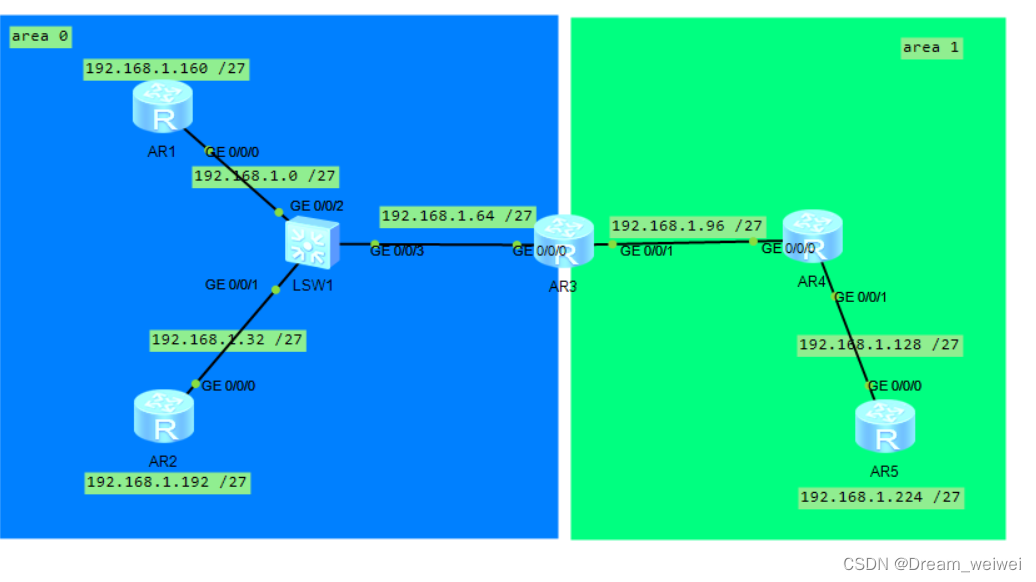

例图：

要求：

1.整个网络IP地址为192.168.1.0/24

2. area 0 区域手工设置R1为DR R2为BDR

3.R3---R5之间使用密文认证方式

4.R1.R2.R5上配置环回接口，但是R5环回接口不能宣告进ospf

5全网可达

分析：

1 .划分IP段

2. ospf划分区域，进行手工配置

3 .ospf 密文认证 MD5加密

4.配置环回地址，使用缺省路由对R5接口不能宣告

配置：

R1配置基本路由信息：

[r1]interface g0/0/0

[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 27

[r1]interface LoopBack 0

[r1-LoopBack0]ip address 192.168.1.161  32

 //开启ospf

[r1]ospf 1  router-id   1.1.1.1

[r1-ospf-1]area 0

[r1-ospf-1-area-0.0.0.0]network  192.168.1.1 0.0.0.0

[r1]interface G0/0/0

//修改dr
[r1-GigabitEthernet0/0/0]ospf dr-priority 10

R2配置基本路由信息：

[R2]interface G0/0/0

[R2-GigabitEthernet0/0/0]IP address 192.168.1.33 27

[R2]interface LoopBack 0

[R2-LoopBack0]ip address 192.168.1.193 32

//开启osp f
[R2]ospf 1 router-id  2.2.2.2

[R2-ospf-1]area 0

[R2-ospf-1-area-0.0.0.0]network 192.168.1.33 0.0.0.0

[R2]interface g0/00/0

//更改优先级

[R2-GigabitEthernet0/0/0]ospf dr-priority  9

R3配置基本路由信息：

[r3]interface g0/0/0

[r3-GigabitEthernet0/0/0]ip address 192.168.1.65 27

[r3]interface g0/0/01

[r3-GigabitEthernet0/0/1]ip address 192.168.1.97 27

//开启ospf

[r3]ospf 1 router-id 3.3.3.3

[r3-ospf-1]area 0

[r3-ospf-1-area-0.0.0.0]network 192.168.1.65 0.0.0.0

[r3]ospf 1 router-id 3.3.3.3

[r3-ospf-1]area 1

[r3-ospf-1-area-0.0.0.1]network 192.168.1.97 0.0.0.0

// 密文认证

[r3-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher  123456

R4配置基本路由信息：

[r4]interface g0/0/0

[r4-GigabitEthernet0/0/0]ip address 192.168.1.98 27

[r4]interface g0/0/1

[r4-GigabitEthernet0/0/1]ip address 192.168.1.129 27

//开放ospf

[r4]ospf 1 router-id 4.4.4.4

[r4-ospf-1]area 1

[r4-ospf-1-area-0.0.0.1]network 192.168.1.98 0.0.0.0
[r4-ospf-1-area-0.0.0.1]network 192.168.1.129 0.0.0.0

// 密文认证

[r4-GigabitEthernet0/0/0]ospf  authentication-mode  md5 1 cipher 123456

[r4-GigabitEthernet0/0/1]ospf  authentication-mode  md5 1 cipher 123456

R5配置基本路由信息：

[r5]interface g0/0/0

[r5-GigabitEthernet0/0/0]ip address 192.168.1.130 27

//环回

[r5]interface LoopBack  0

[r5-LoopBack0]ip address 192.168.1.225 32

//开启ospf

[r5]ospf 1 router-id 5.5.5.5

[r5-ospf-1]area 1

[r5-ospf-1-area-0.0.0.1]network 192.168.1.130 0.0.0.0

 //发放缺省

[r5-ospf-1]default-route-advertise

//密文认证

[r5-GigabitEthernet0/0/0]ospf authentication-mode  md5  1 cipher  123456

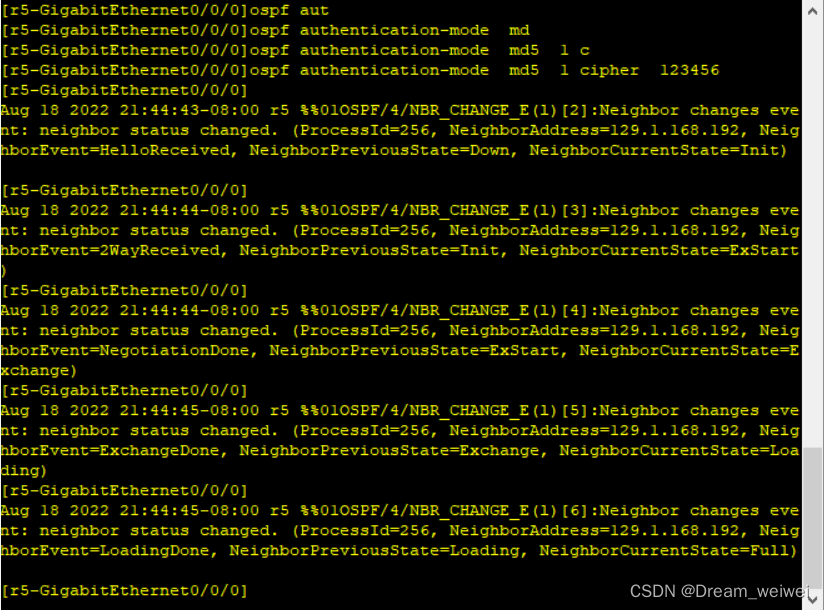

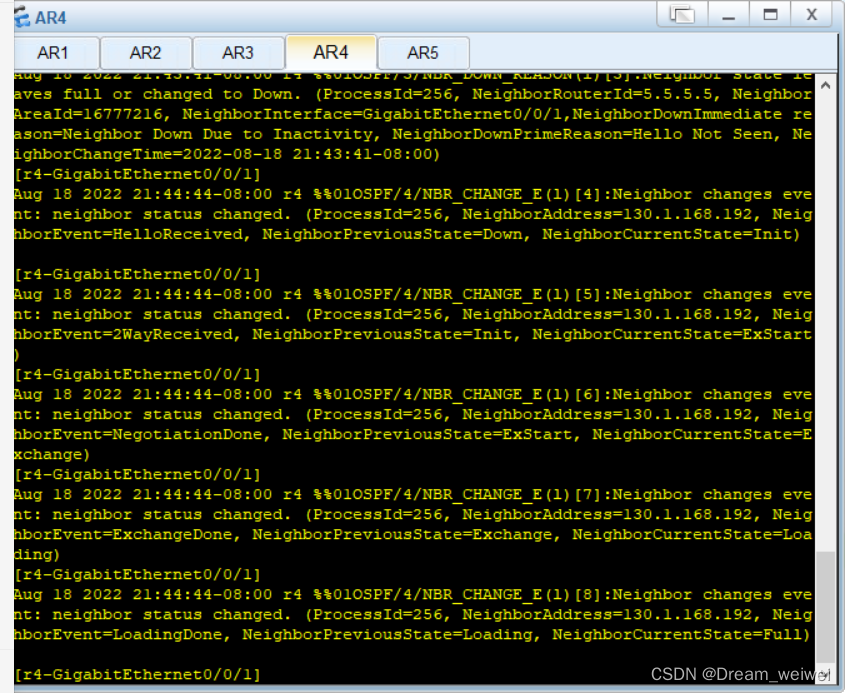

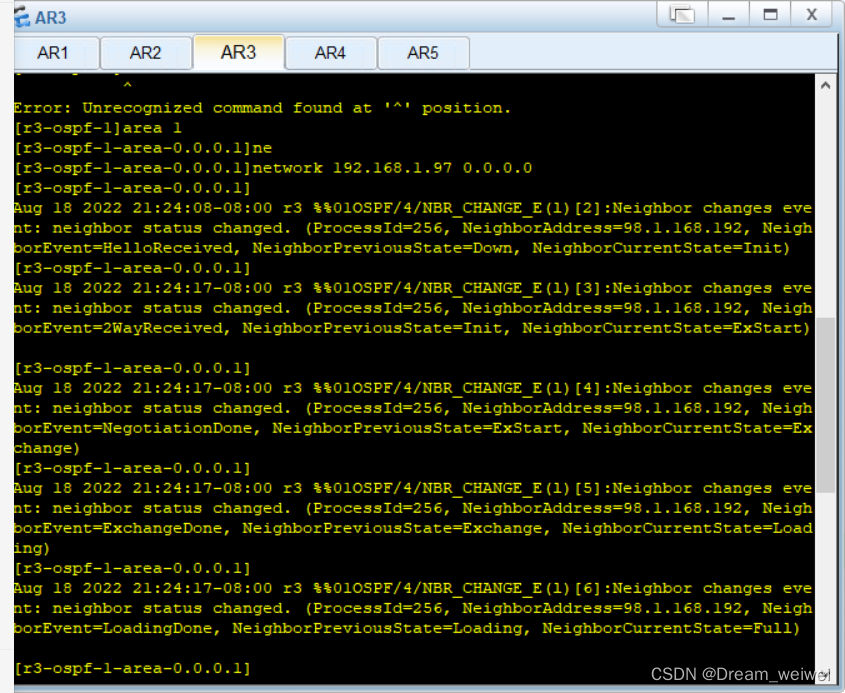

结果图
