施耐德PLC TM100C40R MODBUS RTU 与触摸屏连接

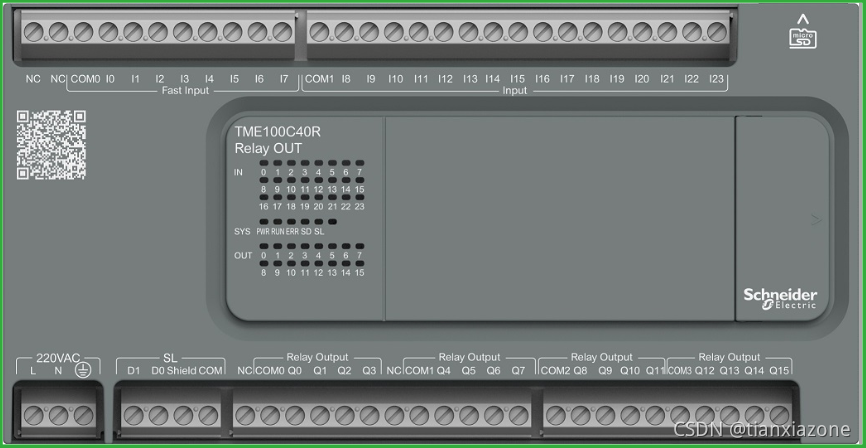

PLC TM100C40R

网上关于施耐德PLC 编程通信的文章很少，我自己用施耐德PLC做项目时，发现施耐德连触摸屏连接不上，经过反复实验最后才成功/
。

485 通信连线

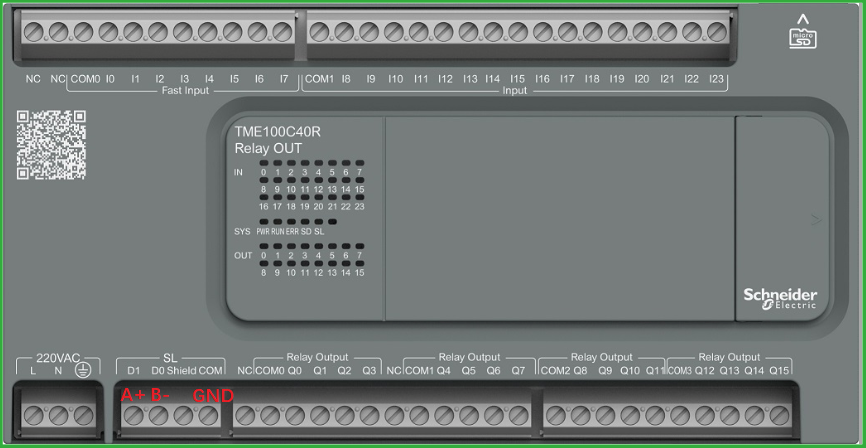

施耐德 485端子接口
D1 ------ A+
D0 ----- B-
COM – GND

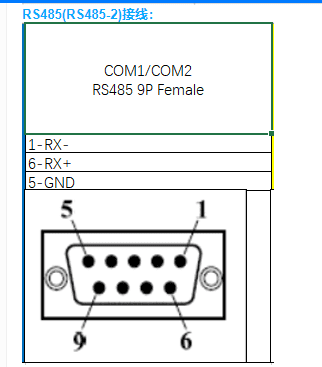

触摸屏 端子

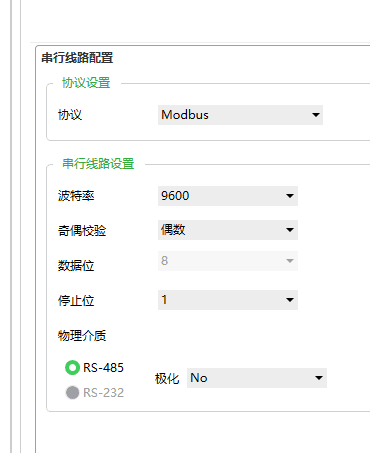

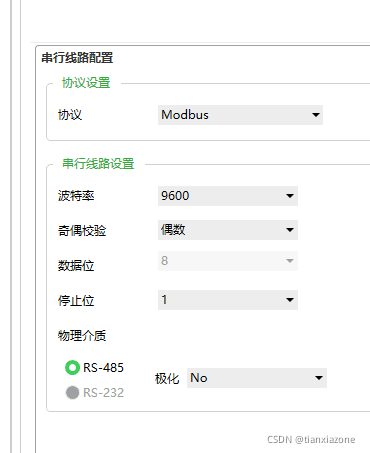

连线接好后，开始对施耐德PLC编程配置。

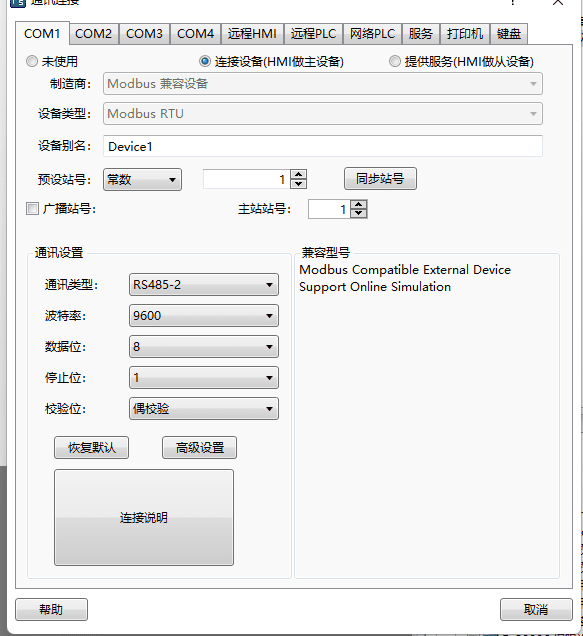

我这里施耐德PLC做从站，触摸屏做主站。下面开始做触摸屏配置，我这里用的是繁易触摸屏。。。

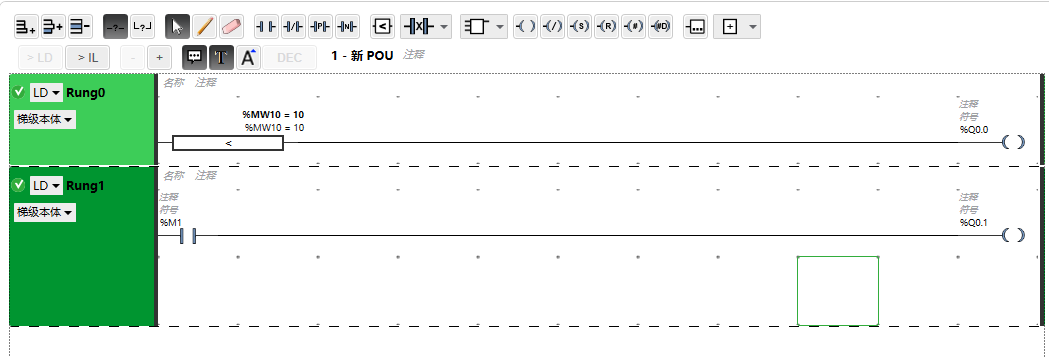

配置好后，对施耐德PLC进行编程，在这里设一个数值输入和一个按钮开关。

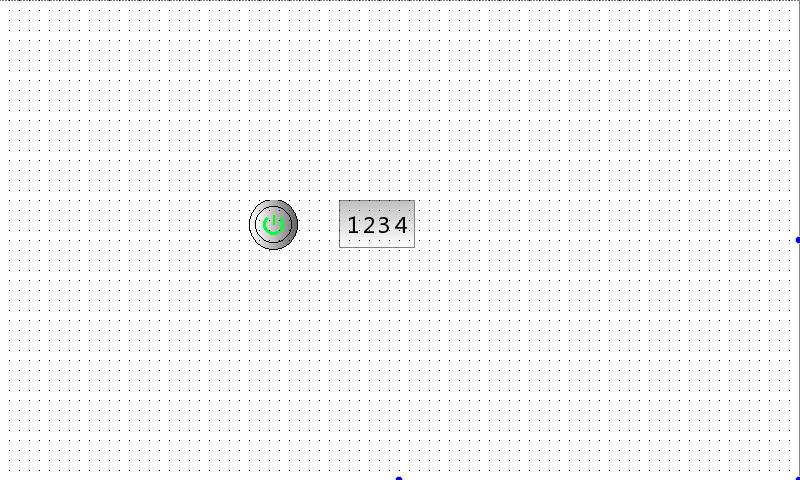

在对触摸屏进行编辑。

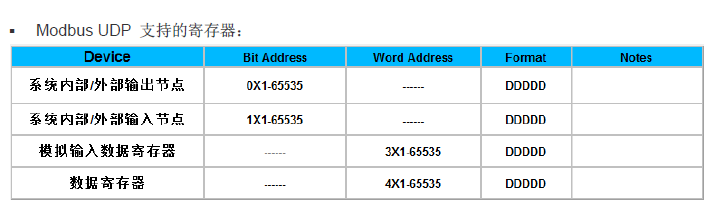

这里先查看一下设置的节点。。M点 输出----0X
M点 输入----1X
模拟输入----3X
数据寄存器----4X

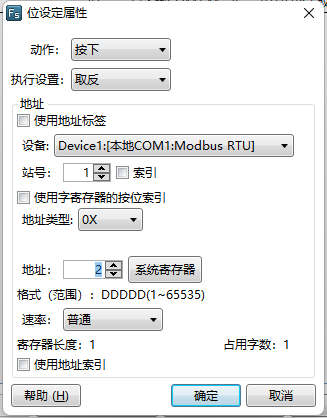

这里触摸屏 M1做输出点
设置如图，注意地址选项的2 对应的PLC的M1，因为格式的范围是1~65535 没有M0对应的地址0

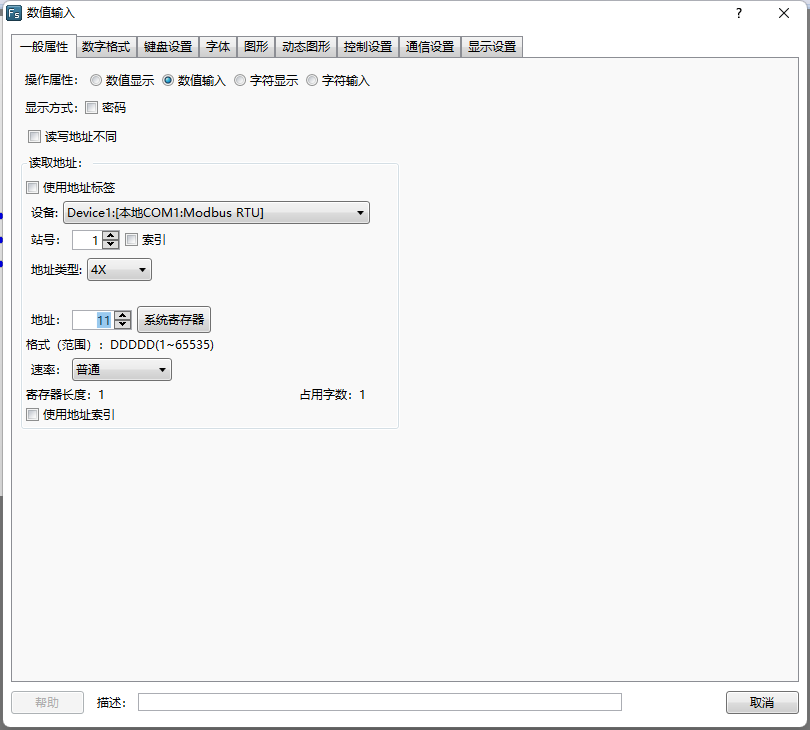

数字输入如上图。
设定完成后，就可以通信了。。

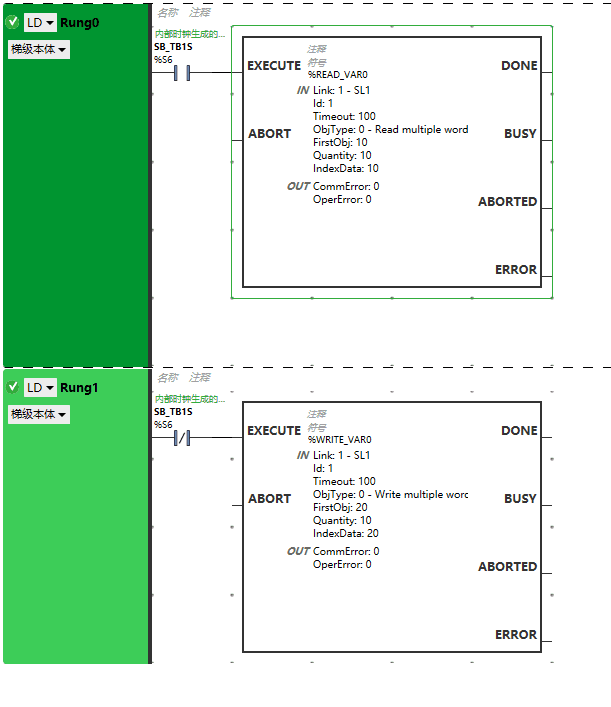

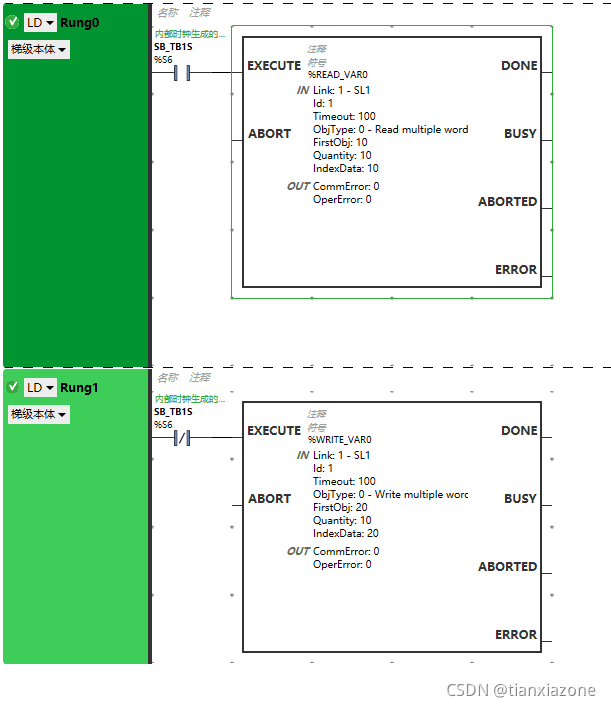

还有我之前从网上到施耐德PLC的一段程序

这个是施耐德PLC做主站用的程序，如果你要是用触摸屏控制施耐德PLC这段程序不要用，影响通信。。
