介绍了vivado、hls中产生的波形，进行保存，读取，计时操作。
目录：
一、hls生成波形的位置
二、.wdb波形文件的读取
三、.ila波形文件的读取
四、波形时间间隔的读取
一、hls生成波形的位置
1、hls的波形自动保存在solution1\sim\verilog地址的 .wdb文件内
二、.wdb波形文件的读取

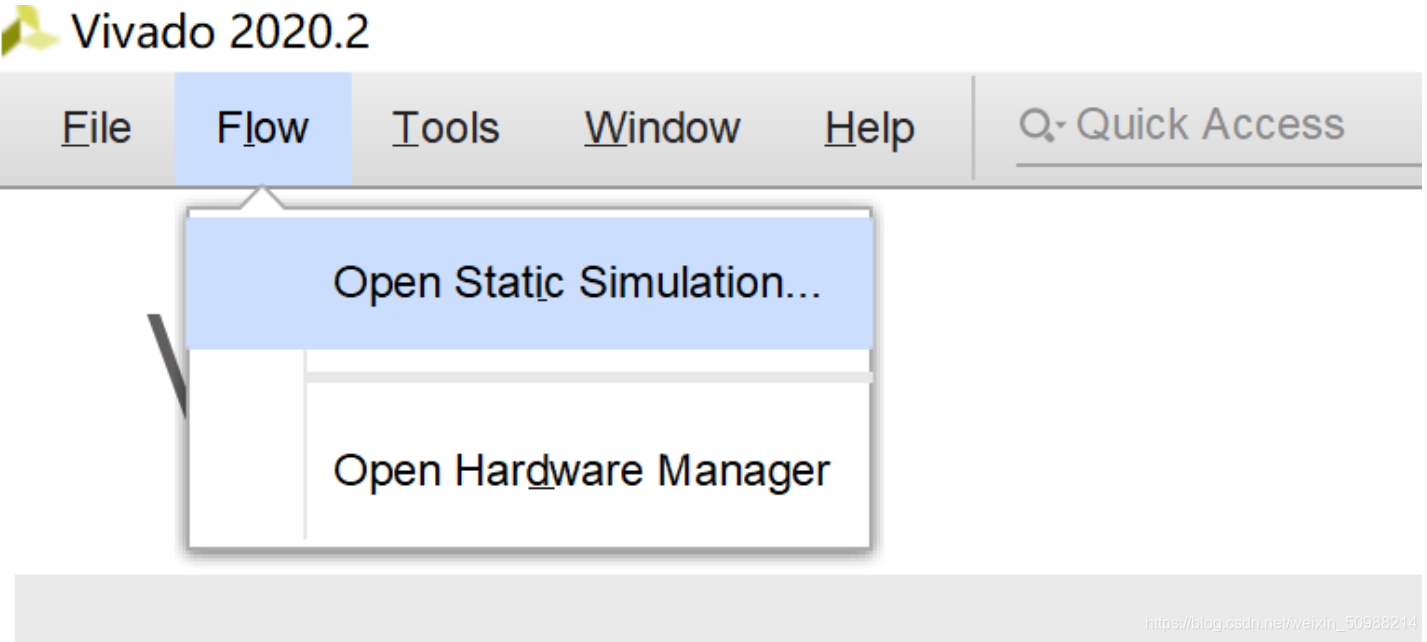

然后选择 .wdb的文件就行
三、.ila波形文件的读取

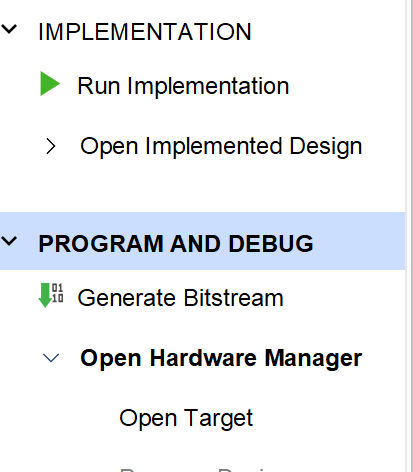

1、打开vivado，open hardware manager
2、如果没有连接的硬件也没有关系。

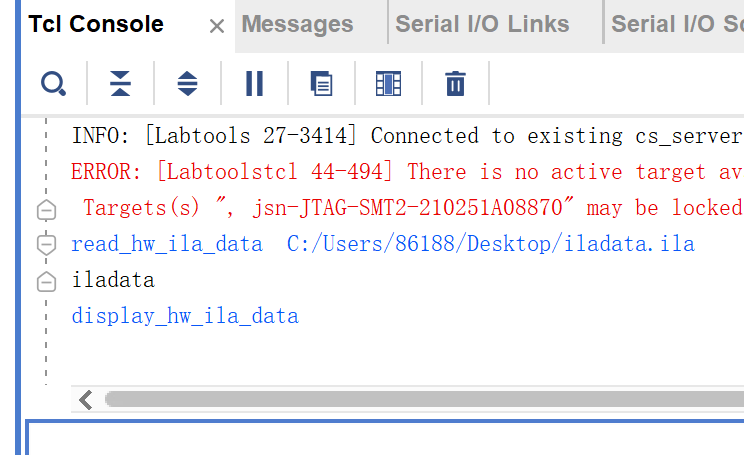

在tcl console中输入read_hw_ila_data D:/tmp/EBAZ4205total/iladata_awvalid.ila，
然后再display_hw_ila_data。我的vivado是window版的，目录路径是/，如果写成\则会出错
四、波形时间间隔的读取

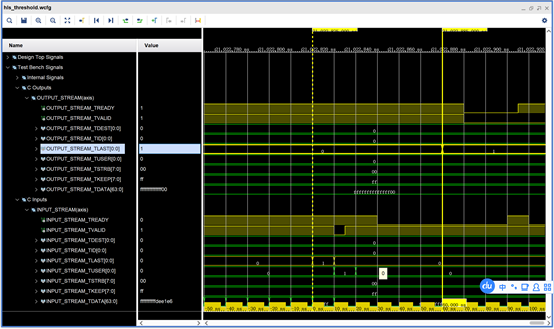

鼠标左键单击起点位置，然后按住Shift再点击下一位置即可在下方看到时间宽度
