达梦使用powerdesigner生成er模型图

有两种方式，一种使用sql脚本，另一种直接通过odbc连接数据库.
1.使用sql脚本
1） 在dm管理工具中，直接选择表右键生成create脚本，可以同时选择所有的表。

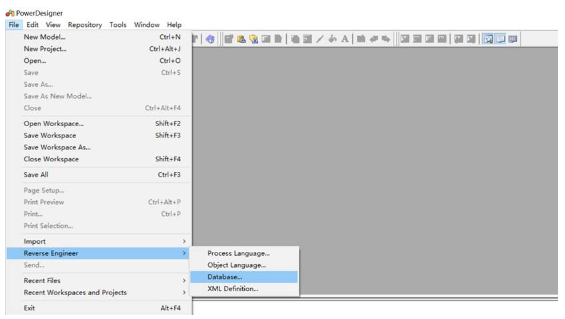

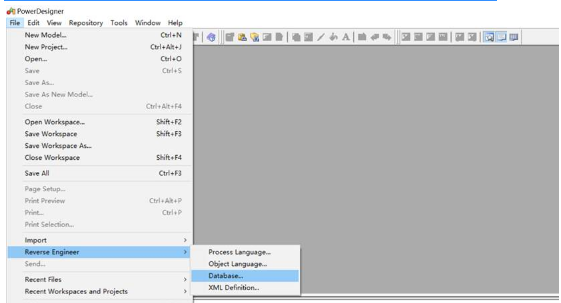

2） 打开powerdesigner，选择 File --> Reverse Engineer --> 选择 Database。

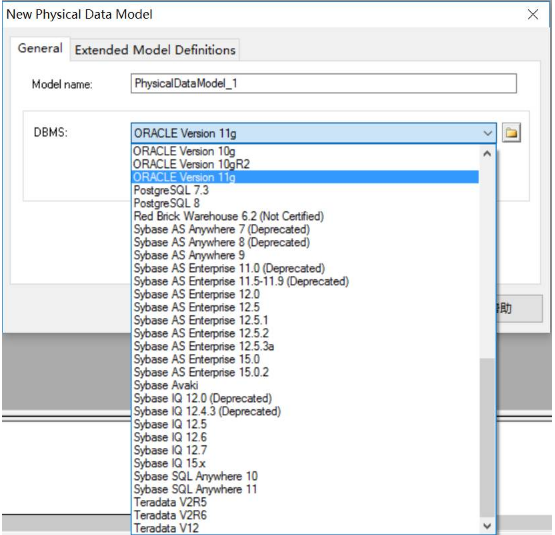

3） 选择数据库类型，选择oracle。

4） 然后选择使用脚本文件，选择以及导出的脚本。

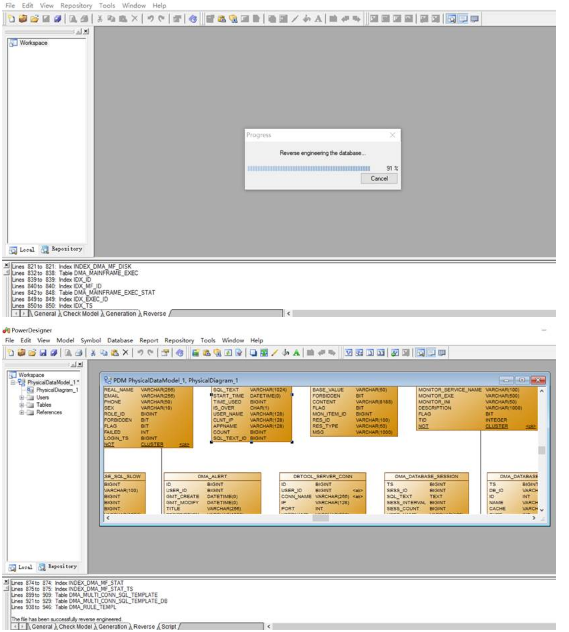

5） 点击完成，就会生成对应的er模型图

2.通过odbc连接数据库

1） 打开powerdesigner，选择 File --> Reverse Engineer --> 选择 Database

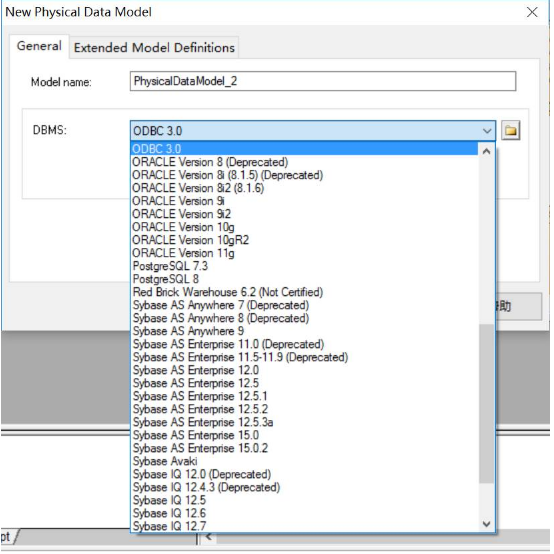

2） 选择odbc3.0类型

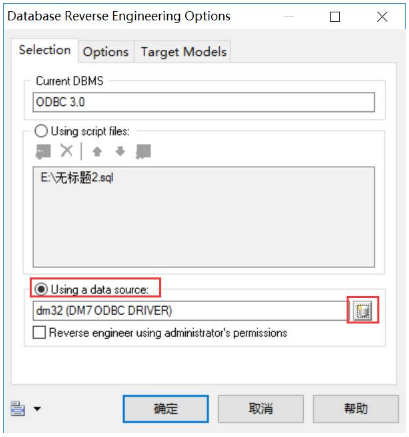

3） 然后选择odbc数据源，注意：这里必须使用32位的odbc数据源

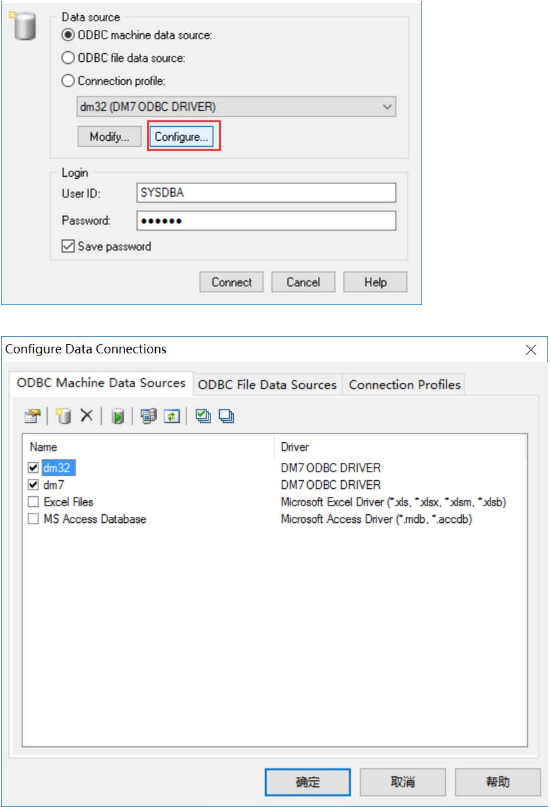

可以进入configure里面勾选数据源：

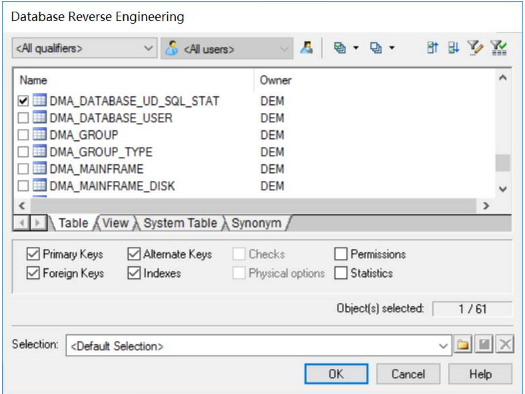

4） 然后连接成功之后，就可以直接勾选自己想要的表或者试图等，还有对约束的选择。

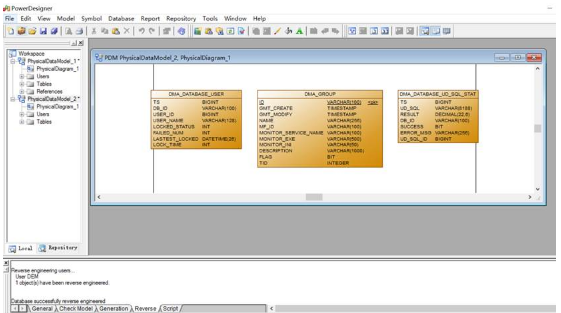

5） 点击完成，就会生成对应的er模型图
