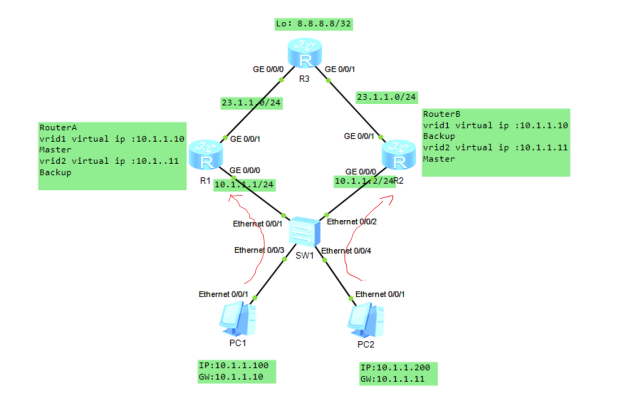

实验拓扑
实验要求
通过配置VRRP负载均衡实现PC1访问外网8.8.8.8网络的时候走R1路由器出去；PC2访问外部网络8.8.8.8的时候走R2路由器出去。
操作步骤
基本配置：
在R1上配置：
interface GigabitEthernet0/0/0
ip address 10.1.1.1 255.255.255.0
interface GigabitEthernet0/0/1
ip address 13.1.1.1 255.255.255.0
ospf 1
area 0.0.0.0
network 10.1.1.0 0.0.0.255
network 13.1.1.0 0.0.0.255
在R2上配置：
interface GigabitEthernet0/0/0
ip address 10.1.1.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 23.1.1.2 255.255.255.0
ospf 1
area 0.0.0.0
network 10.1.1.0 0.0.0.255
network 23.1.1.0 0.0.0.255
在R3上配置：
interface GigabitEthernet0/0/0
ip address 13.1.1.3 255.255.255.0
interface GigabitEthernet0/0/1
ip address 23.1.1.3 255.255.255.0
interface LoopBack0
ip address 8.8.8.8 255.255.255.255
ospf 1
area 0.0.0.0
network 8.8.8.8 0.0.0.0
network 13.1.1.0 0.0.0.255
network 23.1.1.0 0.0.0.255
在R1上配置VRRP：
interface GigabitEthernet0/0/0
vrrp vrid 1 virtual-ip 10.1.1.10
vrrp vrid 1 priority 120
vrrp vrid 1 preempt-mode timer delay 20
vrrp vrid 1 track interface GigabitEthernet0/0/1 reduced 30
vrrp vrid 2 virtual-ip 10.1.1.11
在R2上配置VRRP：
interface GigabitEthernet0/0/0
vrrp vrid 1 virtual-ip 10.1.1.10
vrrp vrid 2 virtual-ip 10.1.1.11
vrrp vrid 2 priority 120
vrrp vrid 2 preempt-mode timer delay 20
vrrp vrid 2 track interface GigabitEthernet0/0/1 reduced 30
实验验证

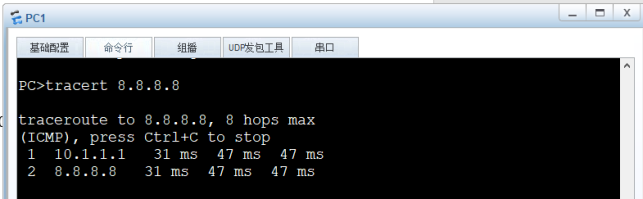

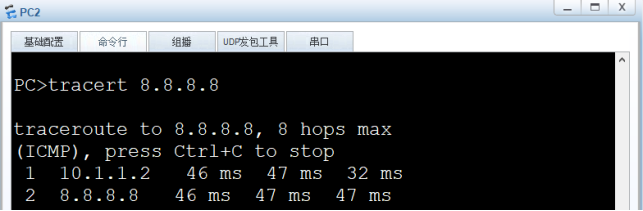

PC1上验证：
PC1上验证：
