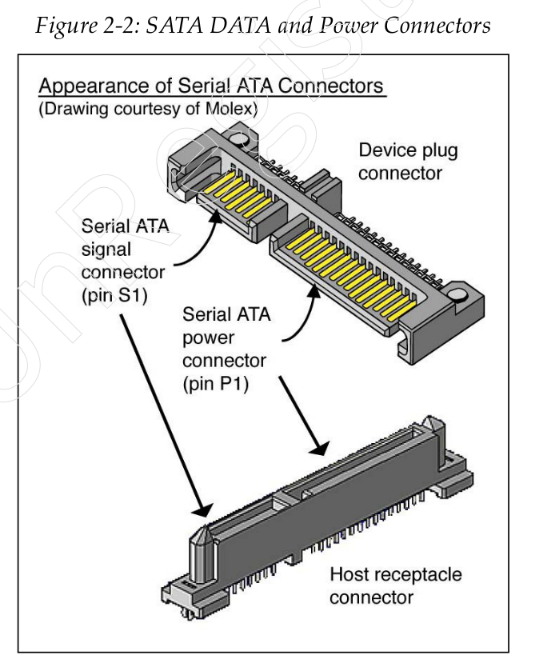

Serial ATA知识交流，硬件接口图解

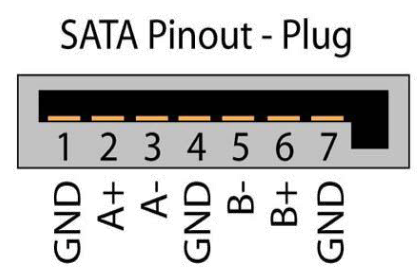

引脚定义：
1 GND Ground 接地，一般和负极相连
2 A+ Transmit 数据发送正极信号接口
3 A- Transmit 数据发送负极信号接口
4 GND Ground 接地，一般和负极相连
5 B- Receive 数据接收负极信号接口
6 B+ Receive 数据接收正极信号接口
7 GND Ground 接地，一般和负极相连

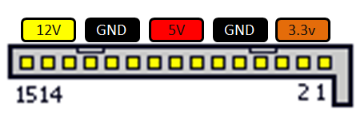

电源接口
针脚 | 信号 | 线颜色 | 定义 |
1 | +3.3VDC | 橙色 | 直流 3.3V 正极电源针脚 |
2 | +3.3VDC | 橙色 | 直流 3.3V 正极电源针脚 |
3 | +3.3VDC | 橙色 | 直流 3.3V 正极电源针脚，预充电 |
4 | GND | 黑色 | 接地，一般和负极相连 |
5 | GND | 黑色 | 接地，一般和负极相连 |
6 | GND | 黑色 | 接地，一般和负极相连 |
7 | +5VDC | 红色 | 直流 5V 正极电源针脚，预充电 |
8 | +5VDC | 红色 | 直流 5V 正极电源针脚 |
9 | +5VDC | 红色 | 直流 5V 正极电源针脚 |
10 | GND | 黑色 | 接地，一般和负极相连 |
11 | Optional | 黑色 | 黑色 保留的针脚 |
12 | GND | 黑色 | 接地，一般和负极相连 |
13 | +12VDC | 黄色 | 直流 12V 正极电源针脚, 预充电 |
14 | +12VDC | 黄色 | 直流 12V 正极电源针脚 |
15 | +12VDC | 黄色 | 直流 12V 正极电源针脚 |

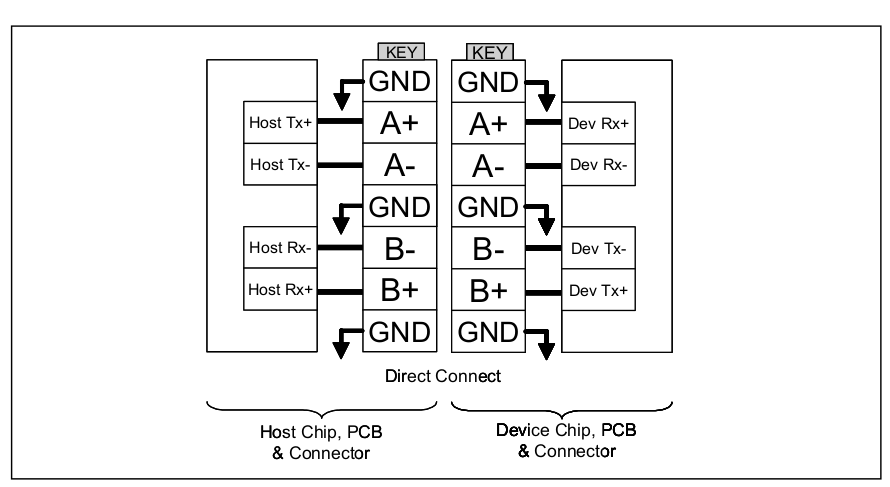

主机与设备连接图：

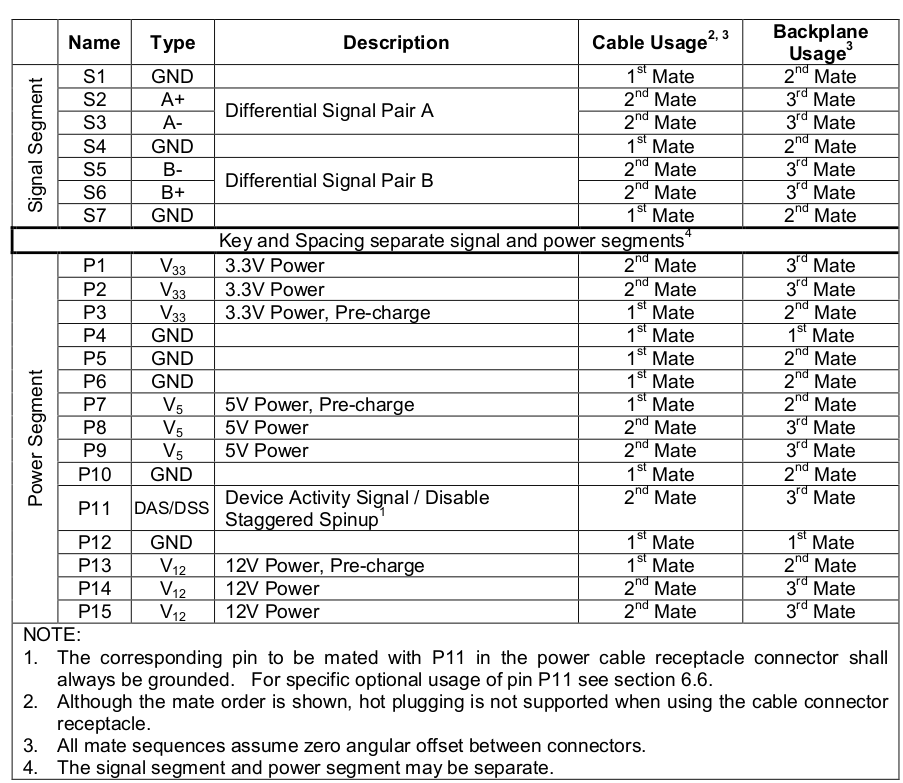

原手册：
