Origin中的二维图层具有一个xy坐标轴系，在默认情况下仅显示底部x轴和左边y轴，通过设置可使4边的轴完全显示。Origin中的三维图层具有一个xyz坐标轴系，与二维图坐标轴系相同，在默认的情况下不全显示，但通过设置可使6边轴完全显示。
1、图轴类型
Origin中的坐标轴系可在“Axis”对话框中进行设置。打开“Axis”对话框的最简单方法是双击坐标轴。如图1所示为“Axis”对话框打开时，当前被选择的轴在“Axis”对话框的标题栏上显示(X Axis-Layer1)，与此同时，在“Axis”对话框左边的“Selection”列表框中也有相应显示。
图1 “Axis”对话框
“Axis”对话框中的选项卡提供了强大的坐标轴编辑和设置功能，几乎能满足所有科技绘图的需要。下面就其中刻度和类型“Scale”选项卡进行介绍。
“Horizontal”图标在默认时表示选择底部和顶部x轴，但如果选择了菜单命令Graph → Exchange X-Y Axis或对棒状图、浮动棒状图和堆叠棒状图进行编辑，则“Horizontal”图标与左右y轴关联。
“Vertical”图标在默认时表示选择左、右y轴，但如果选择了菜单命令Graph → Exchange X-Y Axis或对柱状图、浮动柱状图和堆叠柱状图进行编辑，则“Vertical”图标与底部和顶部x轴关联。“Z Axis”图标默认时选择前、后z轴。除此以外，还有“Bottom”、“Top”、“Right”、“Front”、“Left”、“Back”图标，它们分别表示单一底部x轴、顶部x轴、左y轴、右y轴、前z轴和后z轴。
当选择了坐标轴后，在“Scale”选项卡右边，进行坐标轴起止坐标和类型的选择。在“From”和“To”文本框中输入起止坐标。在“Type”下拉列表框中选择坐标轴的类型。
Origin的坐标轴类型如图2所示。坐标轴类型说明如表1所示。
图2 Origin的坐标轴类型
表1 Origin的坐标轴类型说明
| 坐标轴类型 | 说明 |
| Liner | 线性坐标轴 |
| Log10 | 以10为底的对数轴，X'=log(X) |
| Probability | 累积Gaussian概率分布轴，概率以百分数表示，取值范围0.0001~99.999 |
| Probit | 单位概率轴，刻度为线性，刻度增量为标准差 |
| Reciprocal | 倒数轴，X'=1/X |
| Offset Reciprocal | 偏移量倒数轴，X'=1/(X+Offset)，Offset为偏移量 |
| Logit | 分对数轴，logit=ln(Y/(100-Y)) |
| ln | 以e为底的对数轴 |
| Log2 | 以2为底的对数轴 |
| Double Log Reciprocal | 双对数倒数 |
2、图轴设置举例
1.双温度坐标图轴设置
在科技绘图中，有时需要将数据用不同坐标在同一图形上表示。例如，图形窗口温度坐标系需要x轴用摄氏温标和绝对温标表示温度范围0~100℃，可通过Origin图轴设置实现这一要求。具体步骤如下：
(1)通过双击图形窗口中X坐标轴，打开“Axis”对话框中的“Scale”选项卡。
(2)在“From”和“To”文本框中分别输入 0 和100。

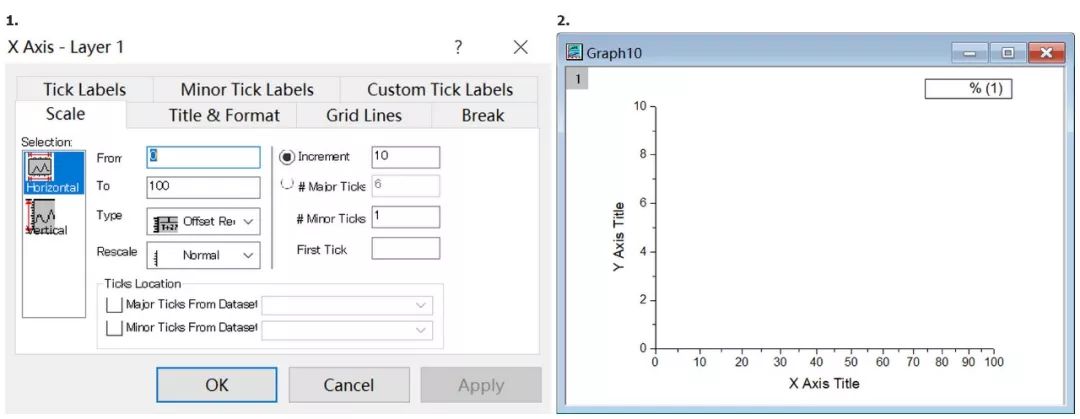

(3)在“Type”下拉列表框中选择“Offset Reciprocal”坐标轴，并在“Increment”文本框中输入10，如图3所示。单击OK按钮关闭“Axis”对话框，绘制图形如图3所示。
图3 对X轴范围进行设置

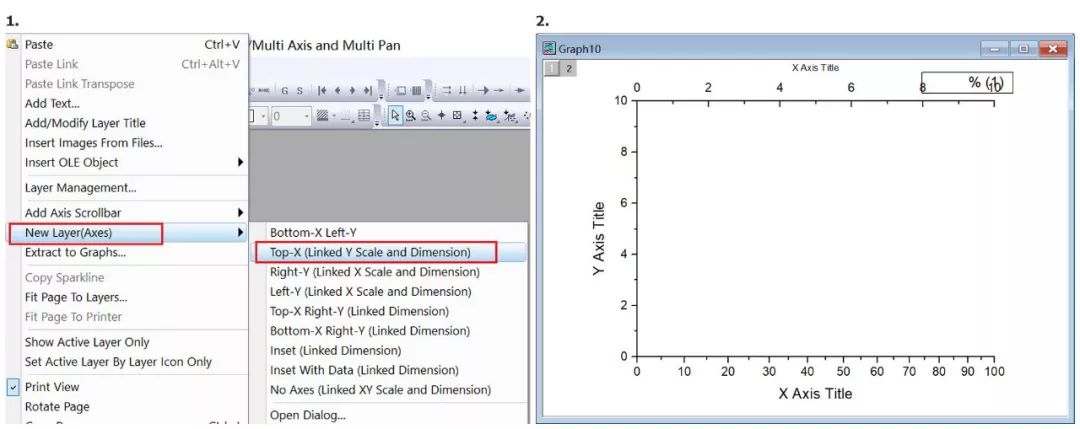

在图形窗口中单击鼠标右键选择快捷菜单New Layer(Axis) → (Linked:Top X)，添加新图层。添加图层后图形如图4所示。
图4 添加新图层

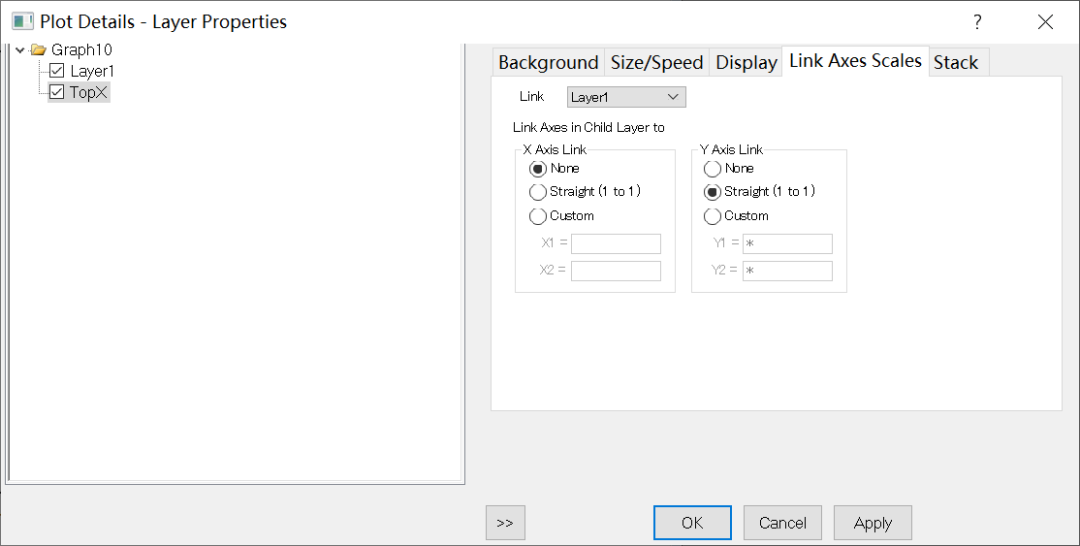

(4)如图5所示，打开Layer 2的“Plot Details”对话框中的“Link Axes Scales”选项卡。
图5 “Plot Details”对话框

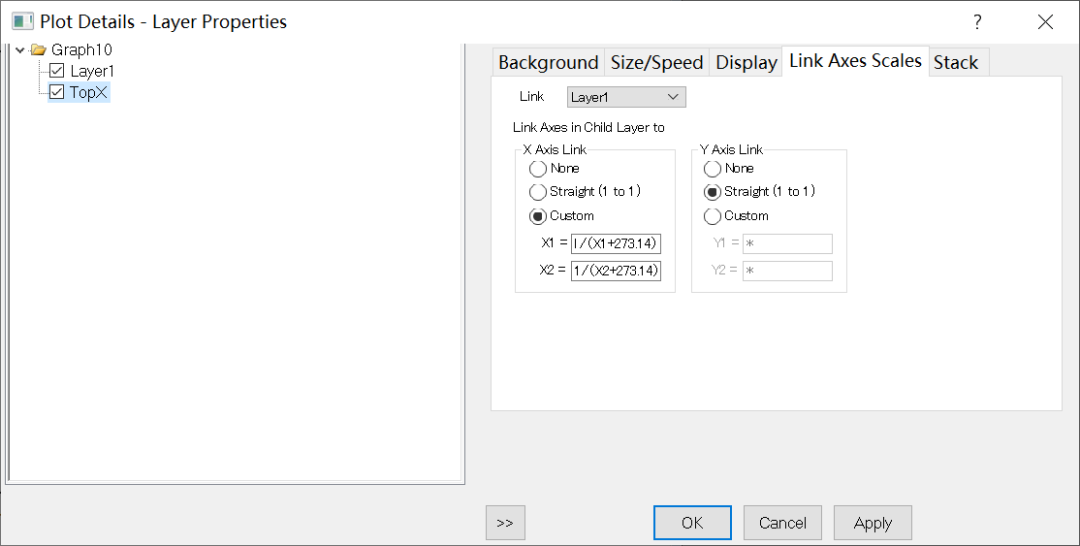

在“XAxisLink”组中选择“Custom”定制单选命令按钮，并在“X1”文本框中输入
“1/(X1+273.14)”，在“X2”文本框中输入“1/(X2+273.14)”。单击OK按钮，关闭“Plot Details”对话框，绘制图形如图6所示。

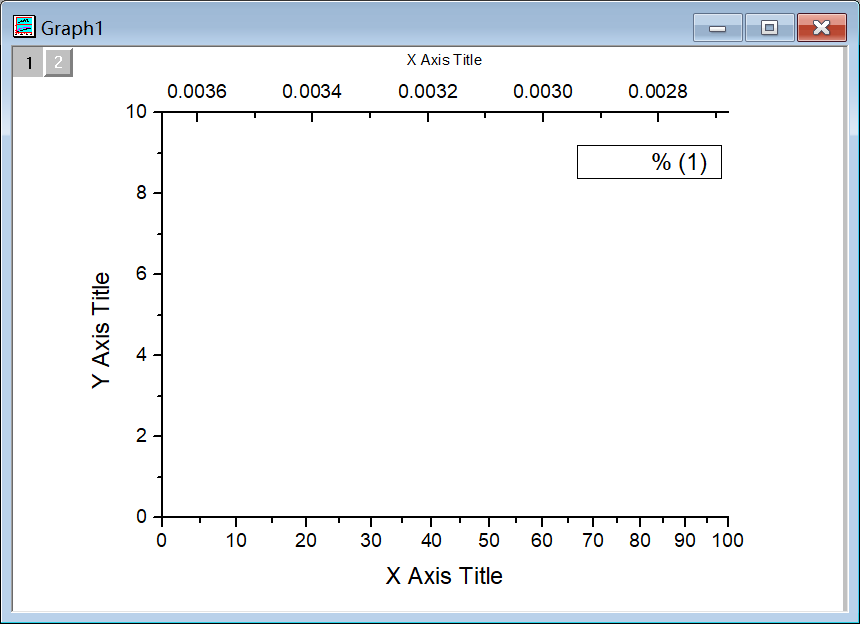

图6 双温度坐标轴设置

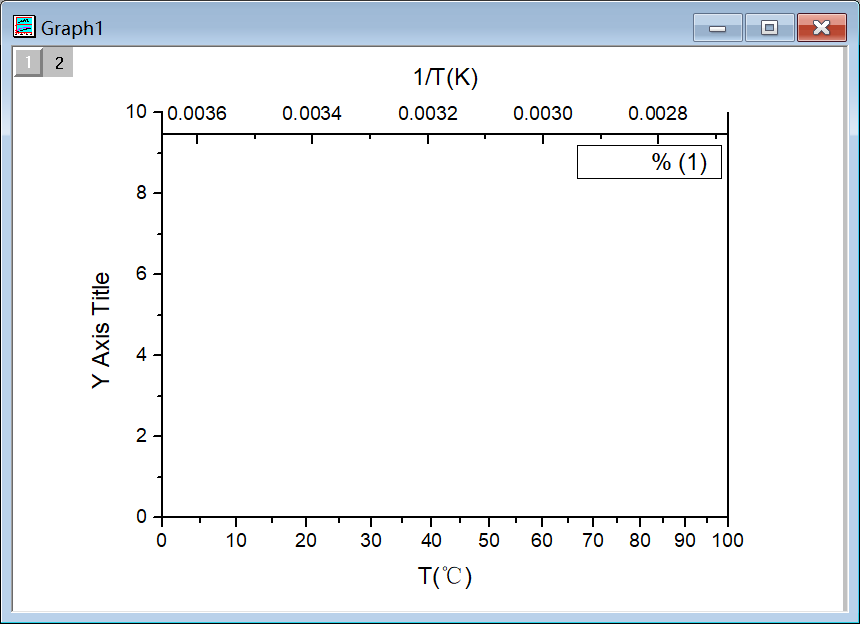

对图形坐标轴和标签进行修改，双温度坐标轴设置结果如图7所示。
图7 双温度坐标轴设置
图8 修改坐标轴和标签
2.在二维图形坐标轴上插入断点
有时为了能重点显示二维图形中部分重要区间，而将不重要的区间不显示，这时可在图形坐标轴上插入断点。在坐标轴上插入断点的步骤如下：
(1)通过双击图形窗口中需要设置断点的坐标轴(以底部x轴为例)，打开“Axis”对话框，选择“Break”选项卡，如图9所示。

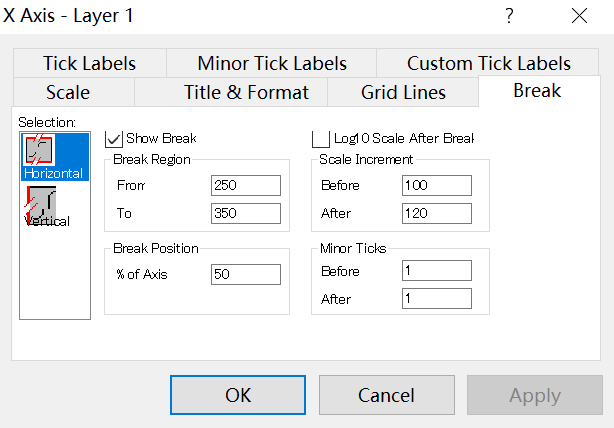

图9 选择“Break”选项卡
(2)选中“Show Break”按钮，并在“From”和“To”文本框中分别输入起止位置。

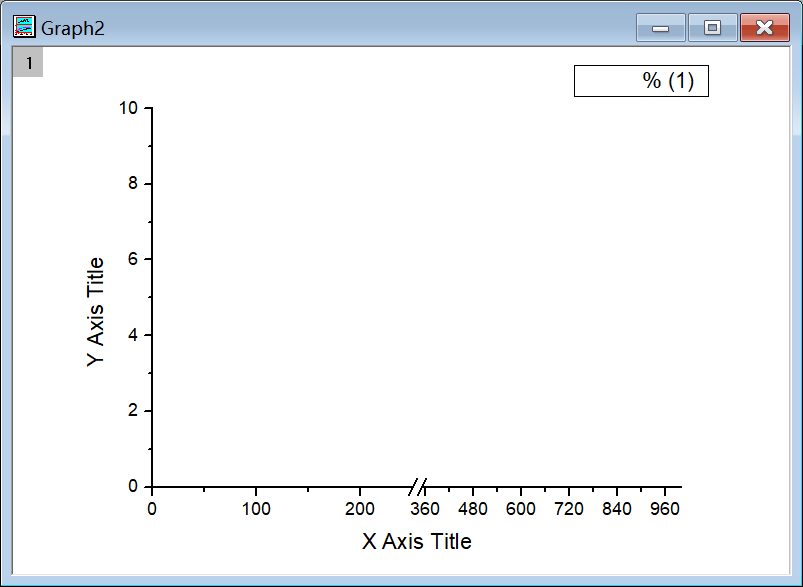

单击OK按钮，关闭“Axis”对话框。如图10所示，为设置断点后的图形。
图10 设置断点后的图形
3.调整坐标轴位置
通常在默认情况下，坐标轴的位置是固定的，但有时根据图形特点，需要改变坐标轴位置。改变坐标轴位置的步骤如下：

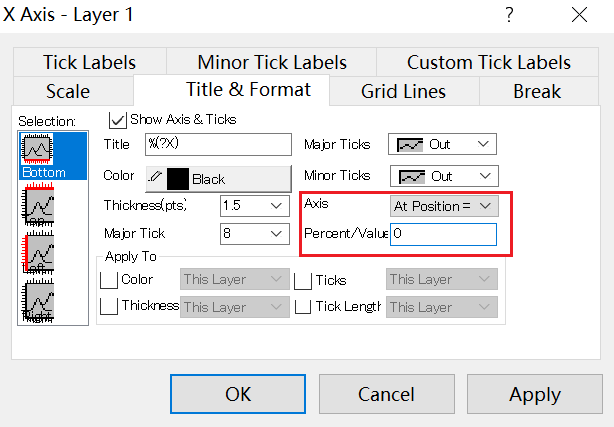

(1)通过双击图像窗口中需要改变位置的坐标轴(以底部x轴为例)，打开“Axis”对话框，选择“Title&Format”选项卡。
(2)在“Selection”列表框中，选择需要改变位置的x坐标轴。
(3)在“Axis”下拉列表框中，选择“At Position”；并在“Percent/Values”文本框中，输入需要调整的数值。

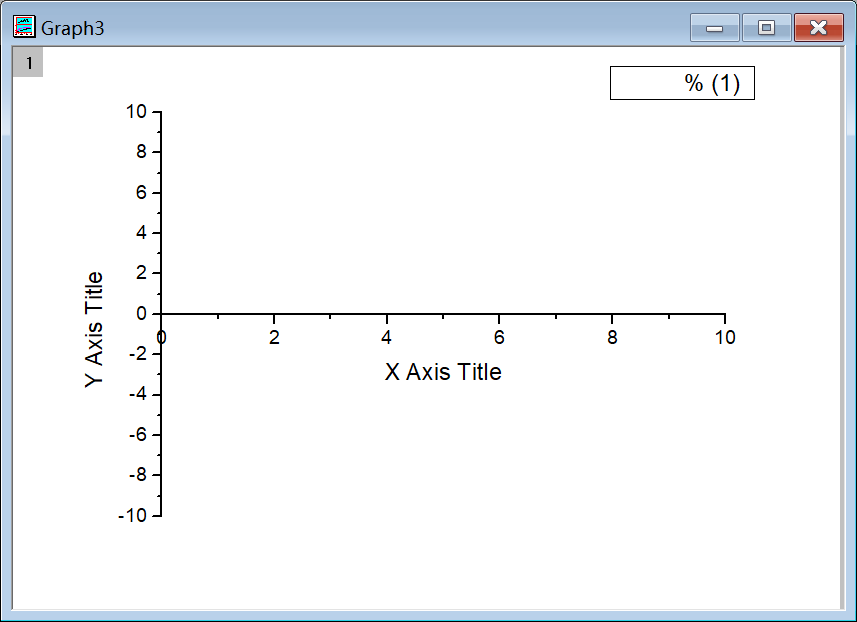

(4)对y轴做类似调整。调整后的坐标轴如图11所示。
图11 调整后的坐标轴
4.创建4象限坐标轴
(1)选择菜单命令File → New → Graph，新建一个图形窗口，双击x轴打开“Axis”对话框。
(2)选择“Title&Format”选项卡。在“Axis”下拉列表框中选择“At Position”，在“Percent/Value”中输入“0”，将x轴移到y轴为0的位置。
(3)选择“Scale”标签，将x轴设置为从-10到10。
(4)选择“Selection”中的“Left”，按照步骤(2)和(3)设置y轴，完成后的4象限图形如图12所示。

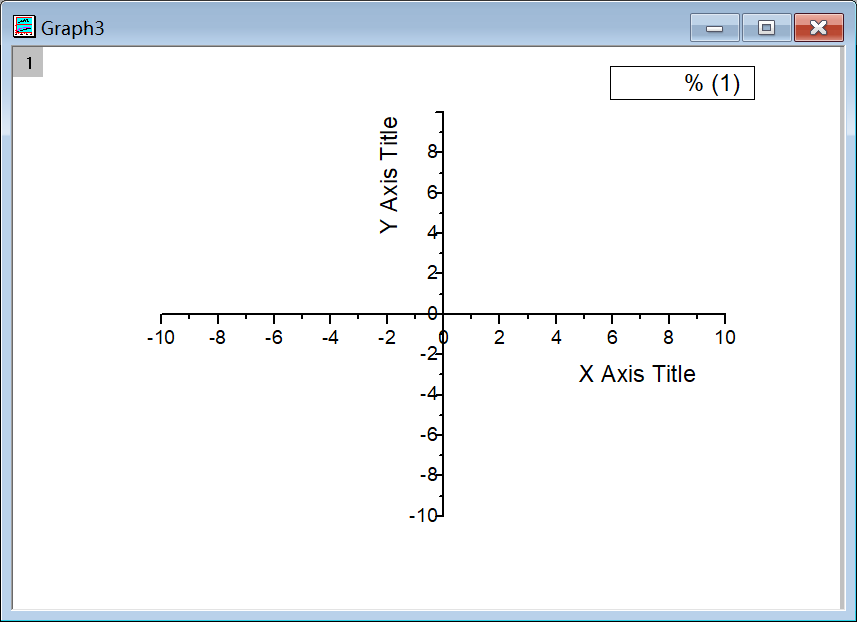

图12 4象限坐标轴图形
Origin图层之间既可互相独立，也可互相连接，从而使Origin绘图功能强大，可以在一个绘图窗口中高效地创建和管理多个曲线或图形对象，做出满足各种需要的复杂的科技图形。利用多层图形可以在一个绘图空间上绘制更多的曲线以构成复杂的图形，这些图形具有不同的坐标或者不同的大小、不同的位置。
至此，关于多图层图形的基本内容介绍完了。这一系列教程只是最基本的操作，各位童鞋可以通过加强训练，从而更加熟练的应用与掌握。
