Simulink正弦电压供电三相永磁同步电机直接启动仿真

Pmsm在旋转坐标系的数学模型

坐标变换

dq轴电压方程

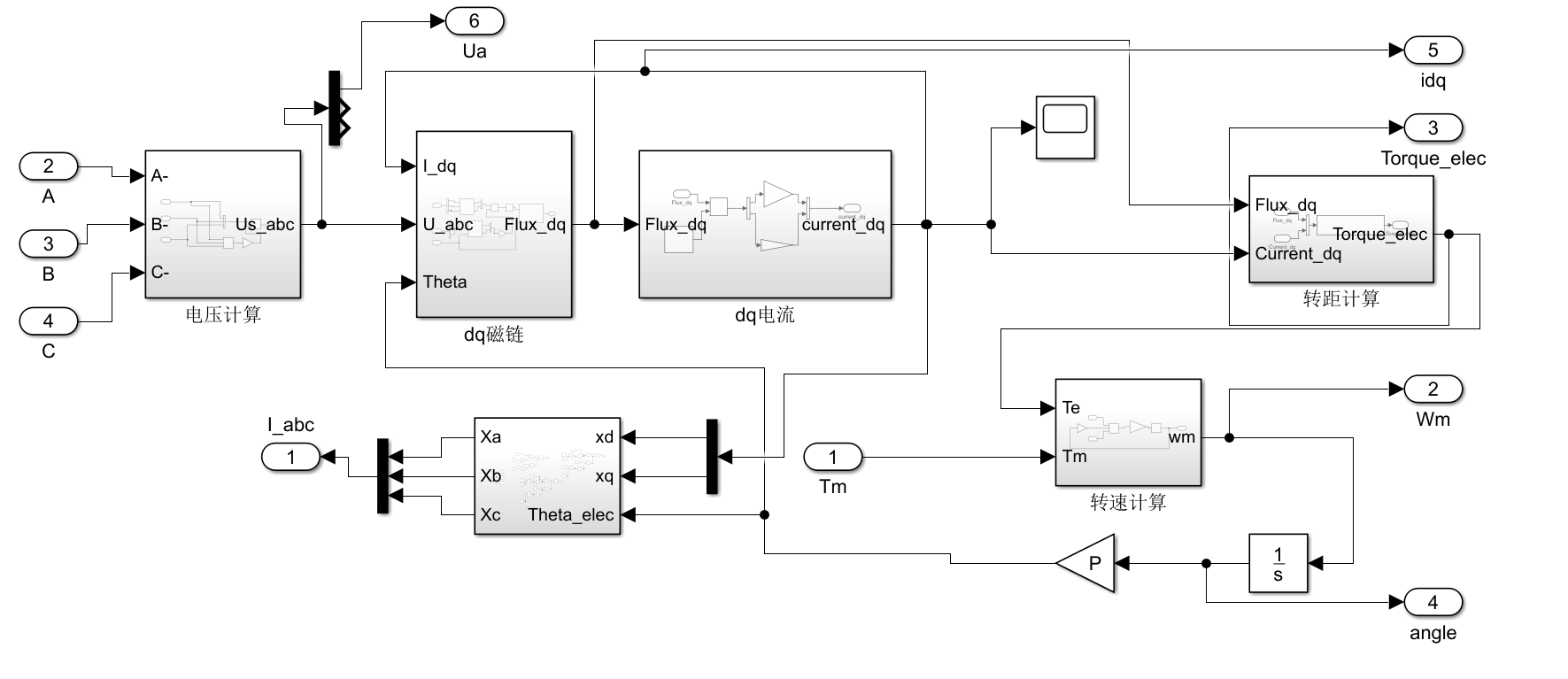

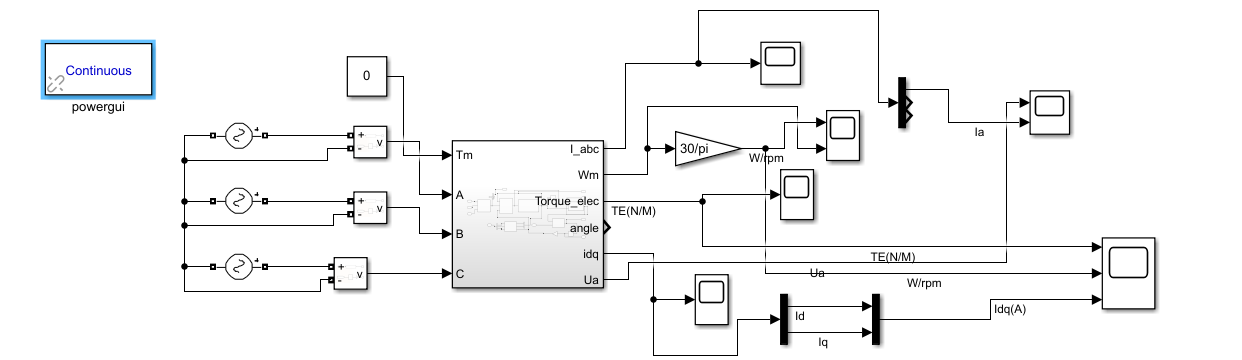

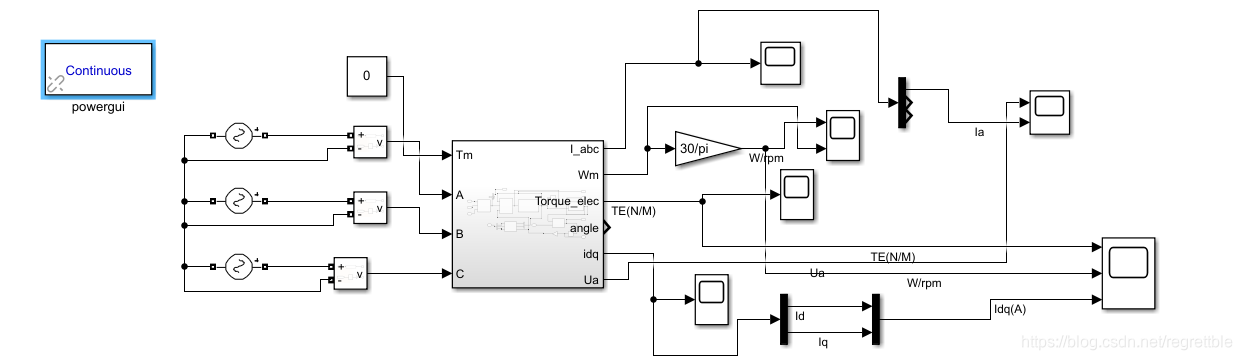

 整体模型

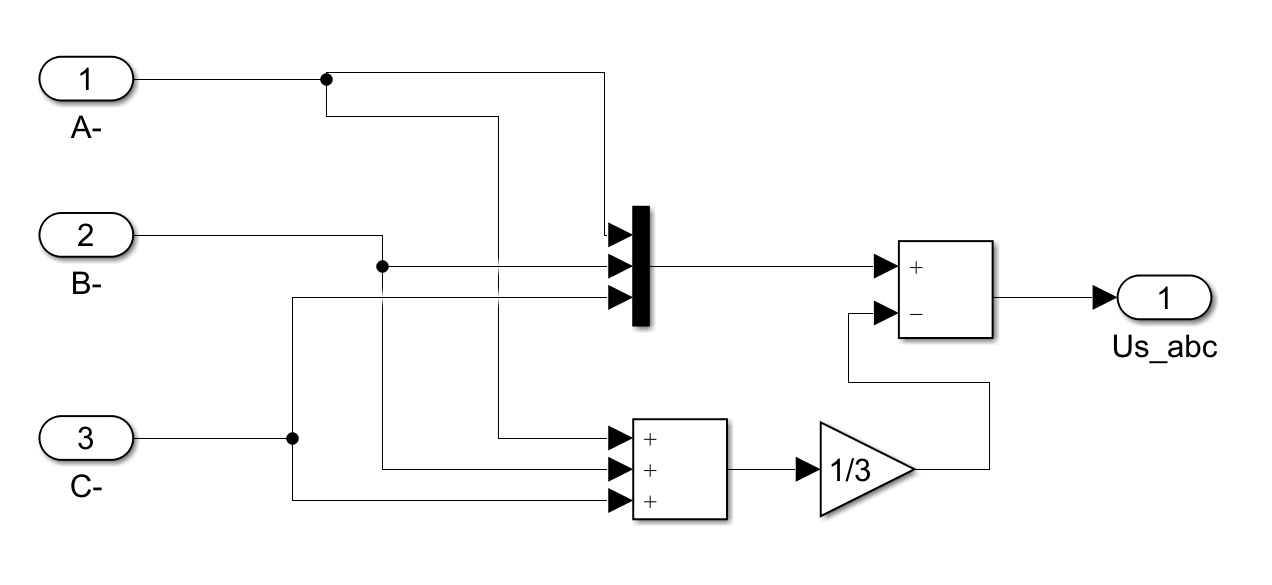

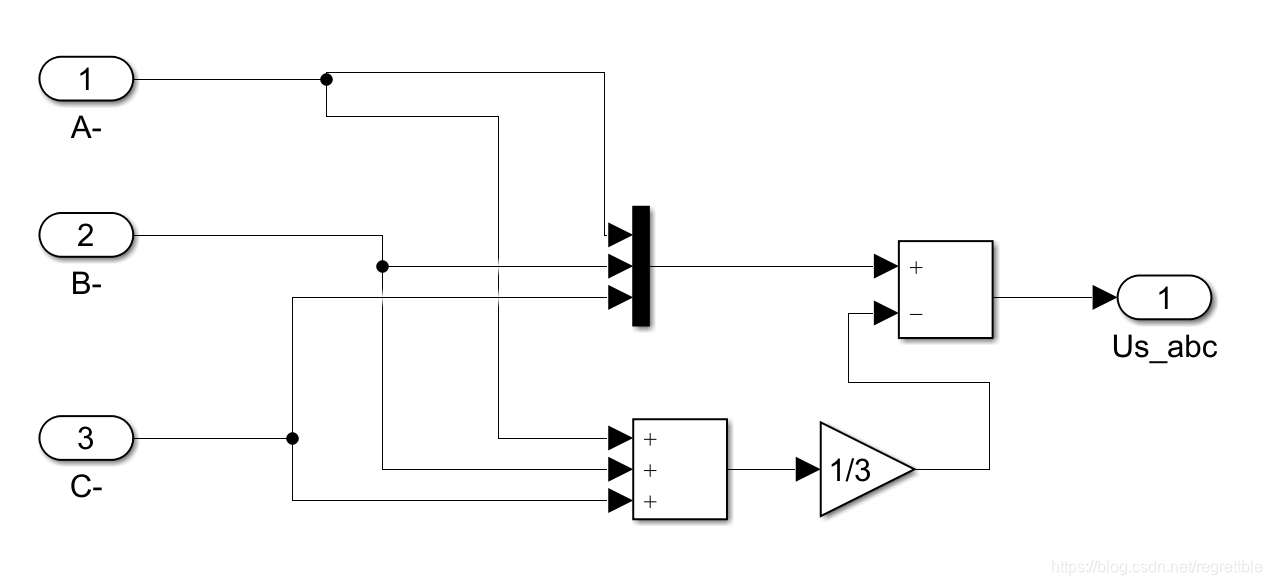

 电压计算模块

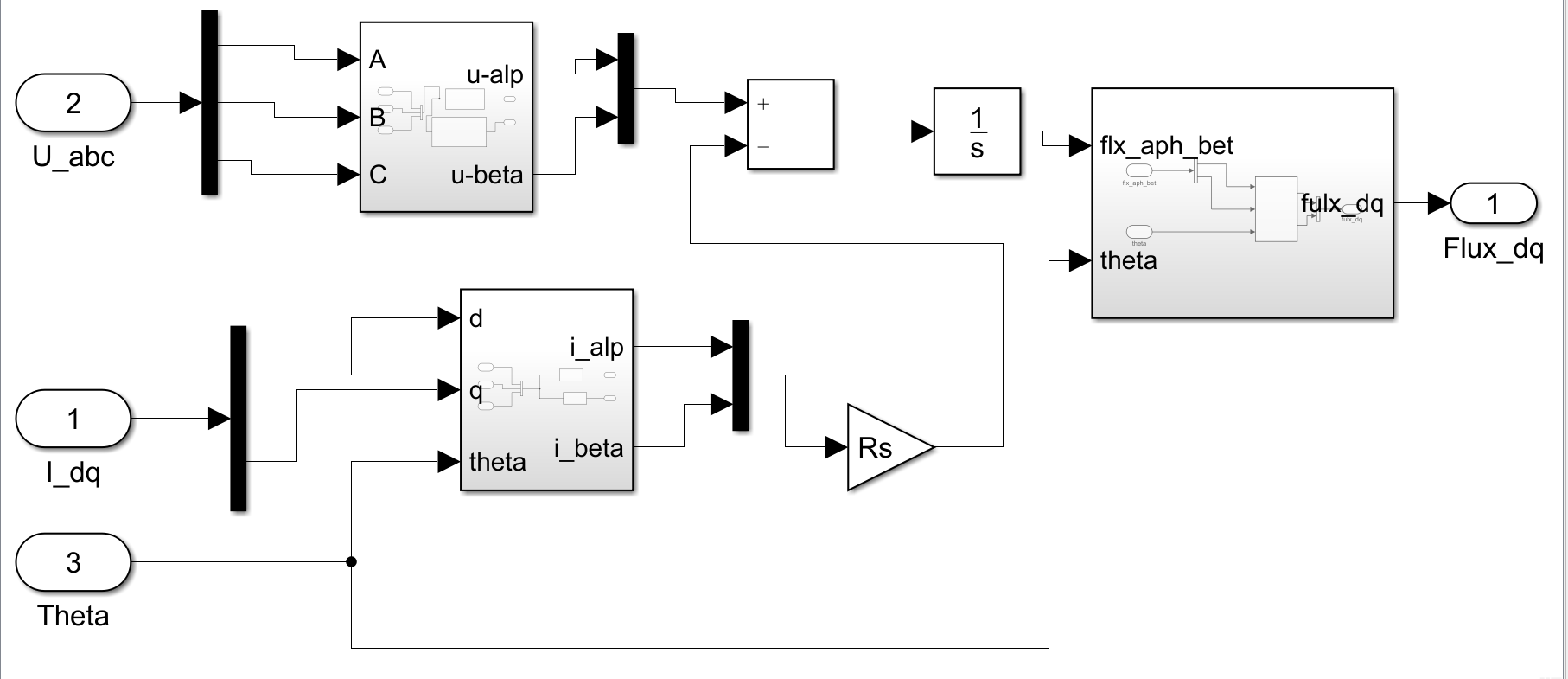

dq轴磁链计算

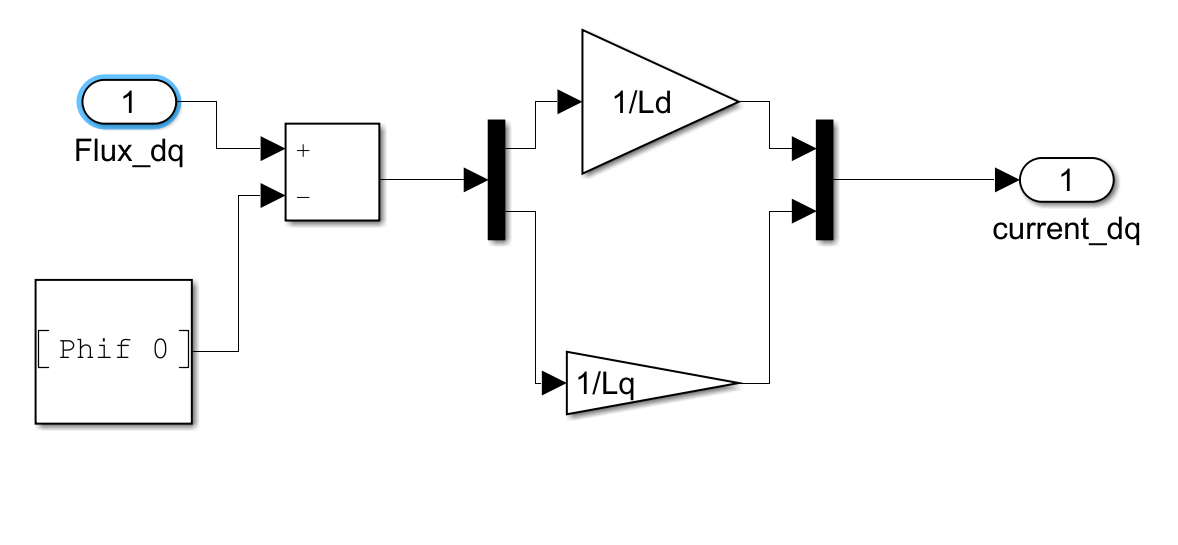

 d,q轴电流

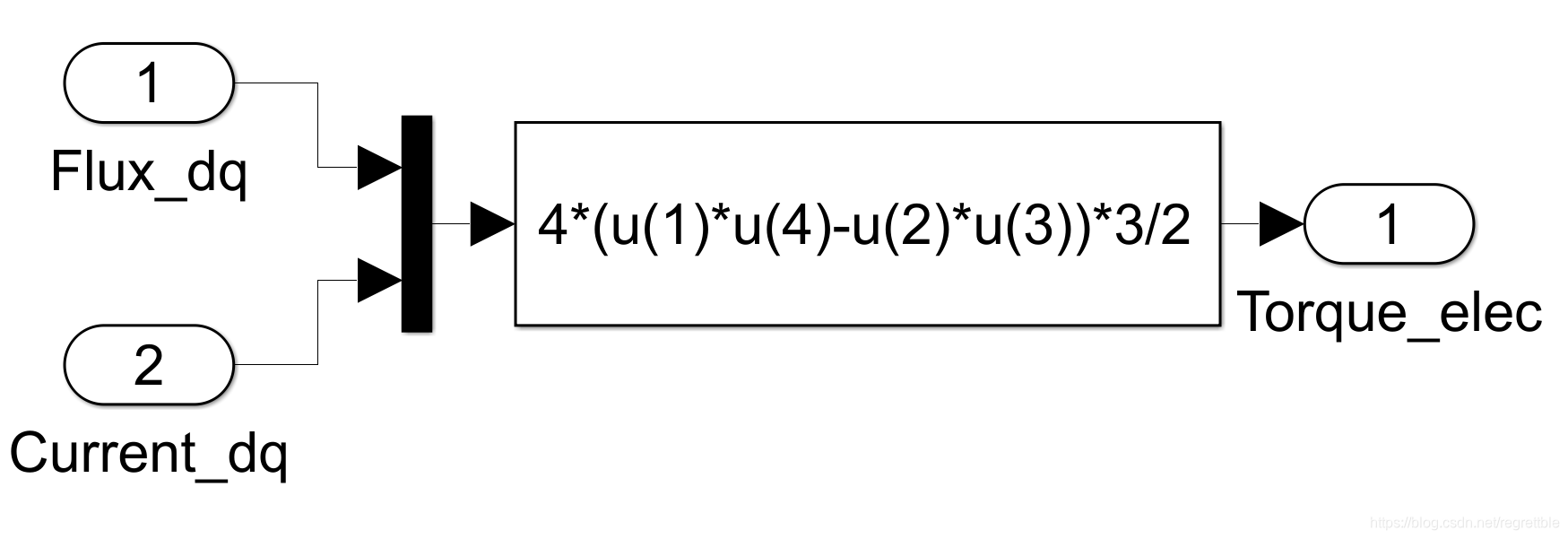

转距计算

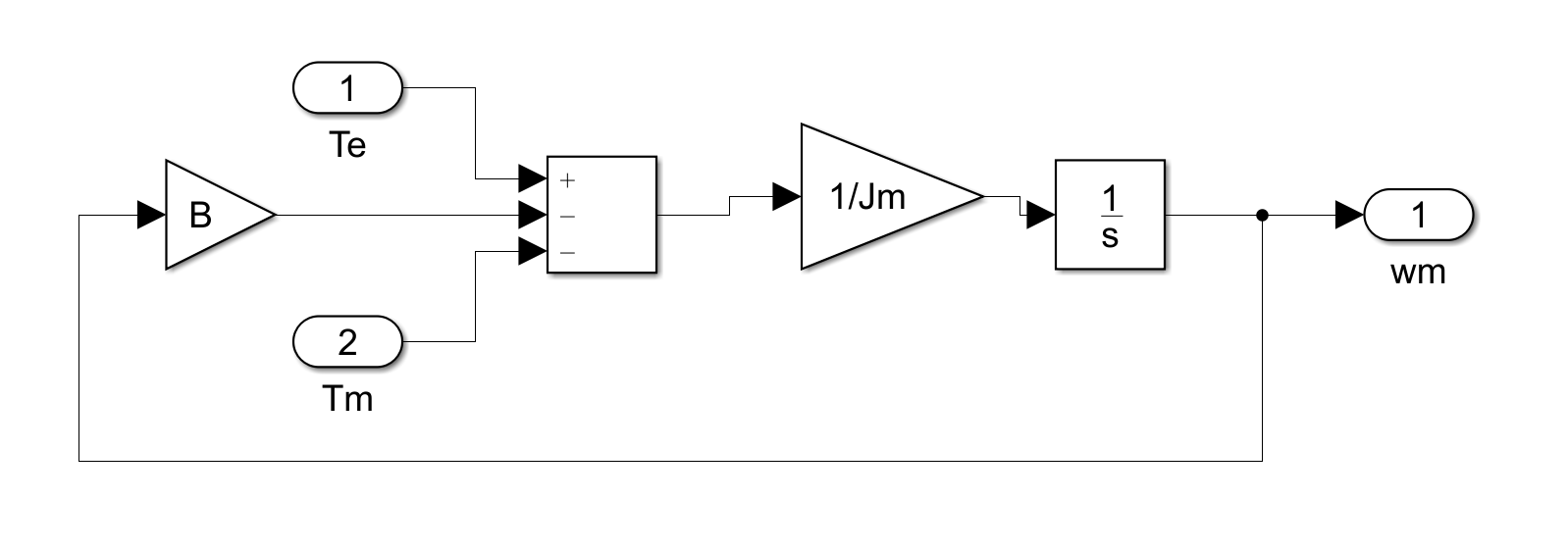

 转速计算

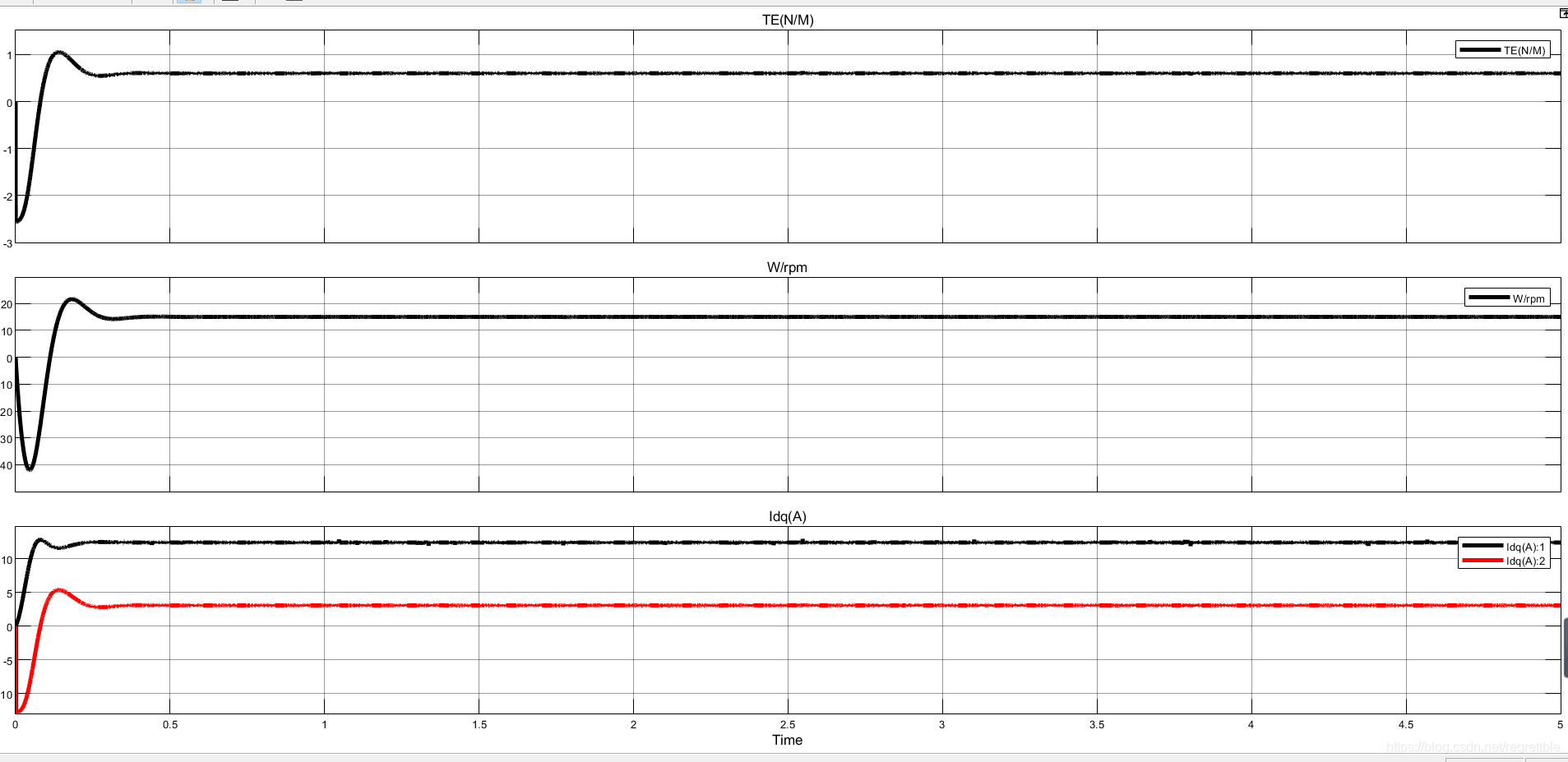

 仿真结果

因为转动惯量较小，转速迅速跟随同步转速\frac{2*pi}{4}*\frac{30}{pi}顺利启动。

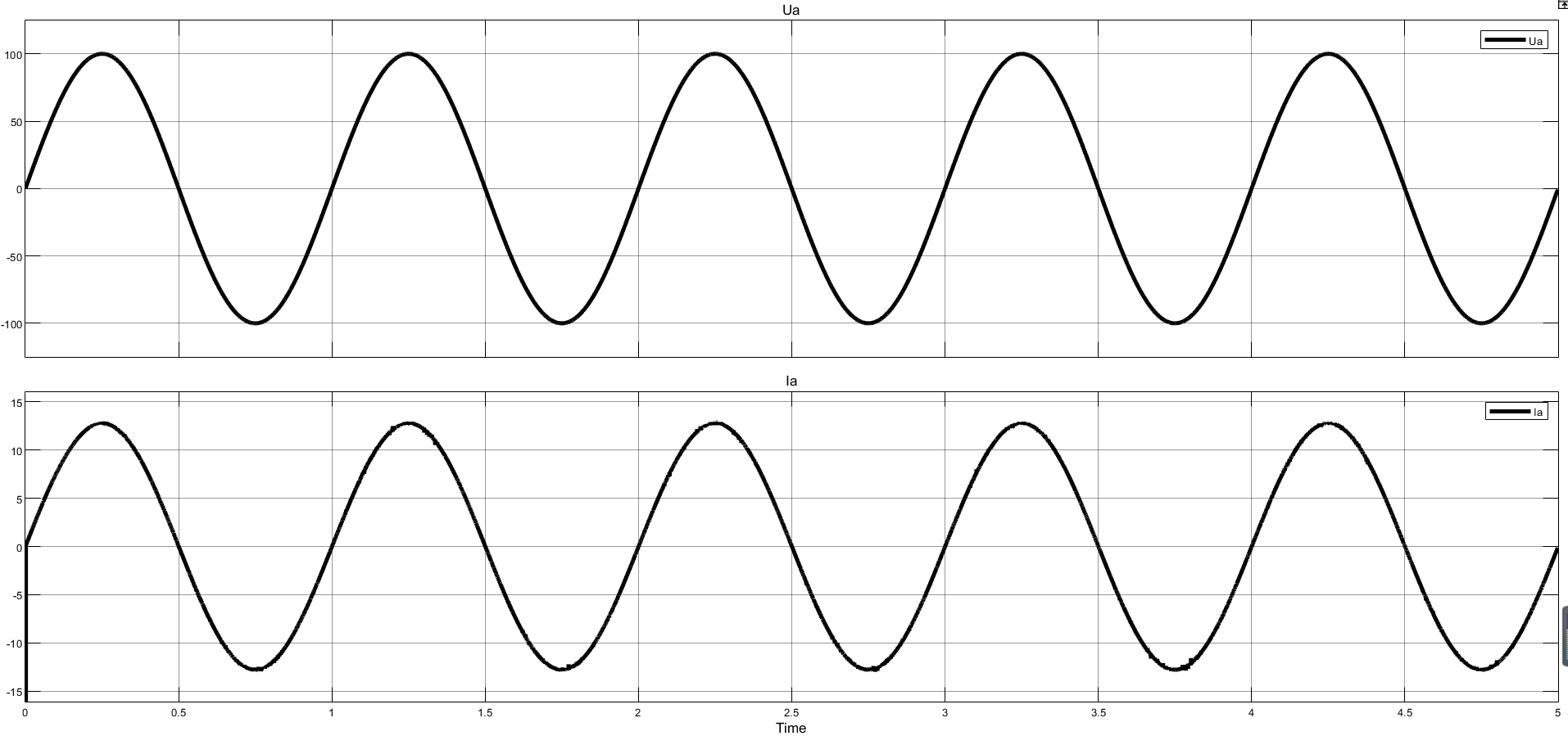

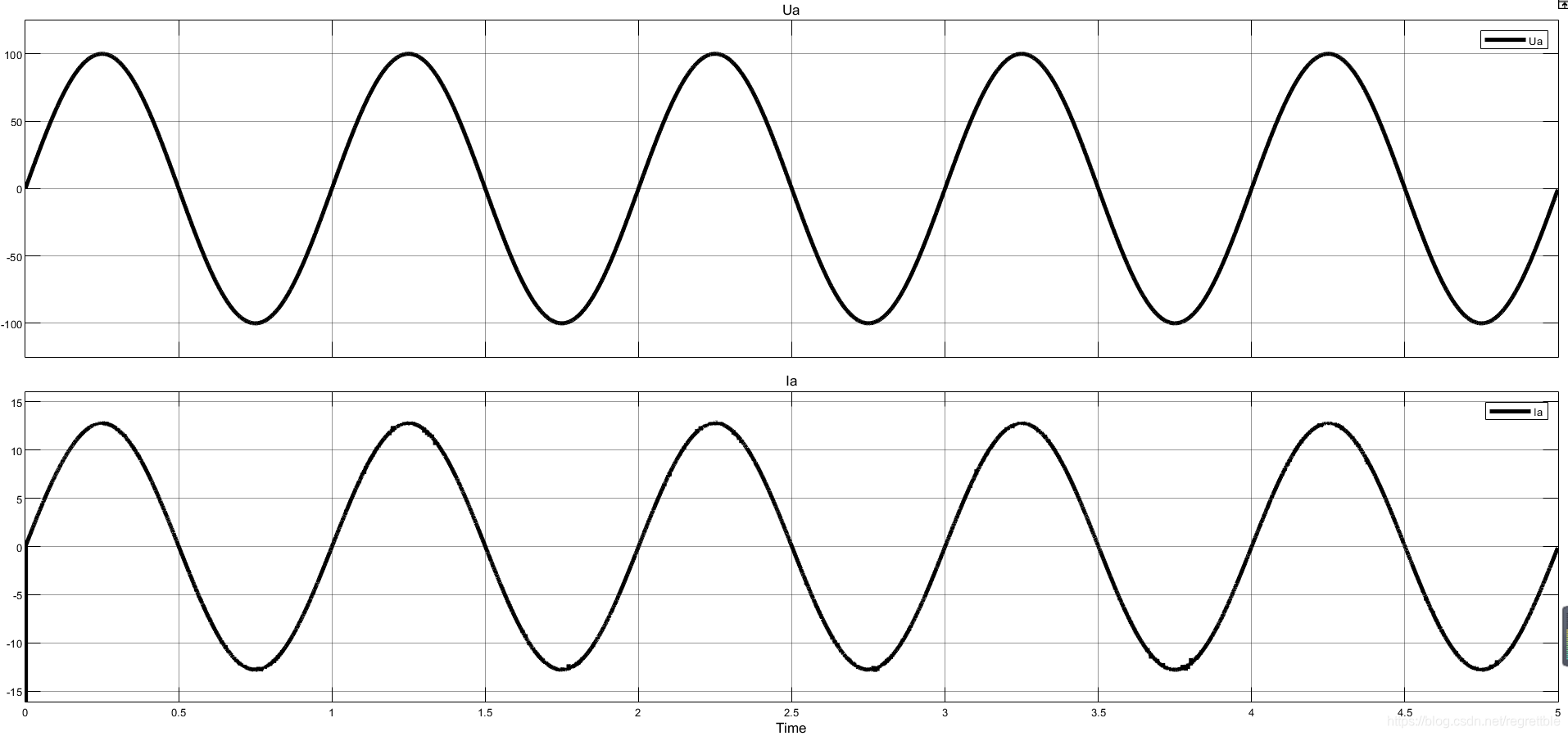

A相电流与电压波形

模型链接https://download.csdn.net/download/regrettble/20704703?spm=1001.2014.3001.5503
