cisco三层交换机vlan间通信

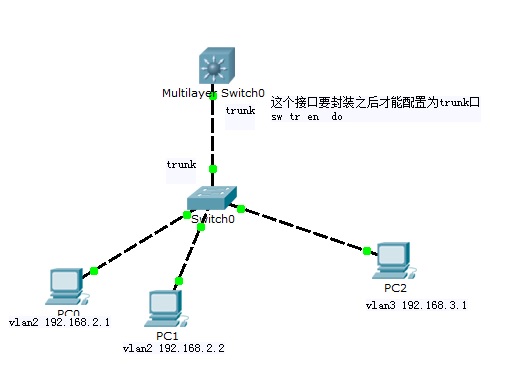

实验拓扑如上
首先，将二层交换机的基本配置配好，添加vlan2,3，并且将端口划分到vlan下面。不要忘记这一步
然后配置三层交换机的基本配置，添加vlan2,3 但是这里有个问题，直接配置trunk会报错，看下面
Switch(config-if)#switchport mode trunk
Command rejected: An interface whose trunk encapsulation is “Auto” can not be configured to “trunk” mode.
三层交换机是不能直接配置trunk的，因为他的接口是auto模式，需要封装一下
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#sw
Switch(config-if)#switchport m
Switch(config-if)#switchport mode t
Switch(config-if)#switchport mode trunk
Switch(config-if)#no shu
Switch(config-if)#no shutdown
这样就可以了
接下来，我们要给三层交换机的vlan配置IP地址，当做PC的网关
Switch(config)#interface vlan 2
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan2, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, changed state to up
Switch(config-if)#ip add
Switch(config-if)#ip address 192.168.2.254 255.255.255.0
Switch(config-if)#no shu
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#in
Switch(config)#interface vlan 3
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan3, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan3, changed state to up
Switch(config-if)#ip add
Switch(config-if)#ip address 192.168.3.254 255.255.255.0
Switch(config-if)#no shu
最后，我们给PC配置一下IP地址，以及网关
然后我们ping一下，那3.0网段的作为实例
ping自己网关通
但是，ping其他vlan不通
这是为什么呢？因为三层交换机的路由功能没有开启，我们来开启一下
Switch(config)#ip routing
然后再ping一下就通了
这是路由功能是要注意的一点
总结一下，本实验有两个重点
1，三层交换机要先封装后，才能配置trunk
sw tr en do
2，三层交换机一定要开启路由功能，否则不同vlan间无法通信
ip routing
