激光slam gazebo仿真环境搭建（一）

激光slam gazebo仿真环境搭建

系统版本：ubuntu20.04

ros版本：noetic

1.安装gazebo

运行下面命令，安装gazebo相关的ros包（默认已经安装了ros，没安装的根据自己的ubuntu版本安装对应的ros版本，ubuutu16.04–>kinetic，ubuntu18.04–>melodic，ubuntu20.04–>noetic）

# 安装和gazebo相关的包
sudo apt-get install ros-noetic-turtlebot3-*
sudo apt-get install ros-noetic-gazebo-ros-pkgs
sudo apt-get install ros-noetic-teleop-twist-keyboard

安装完毕后，需要设置默认的turtlebot3的类型（turtlebot3有burger、waffle_pi和waffle三款，随便设置一个都可以，我用的burger），运行下面命令，将burger设置到环境变量中

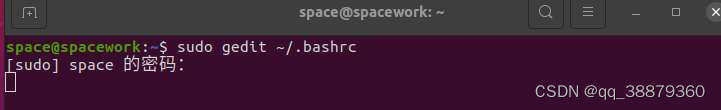

sudo gedit ~/.bashrc

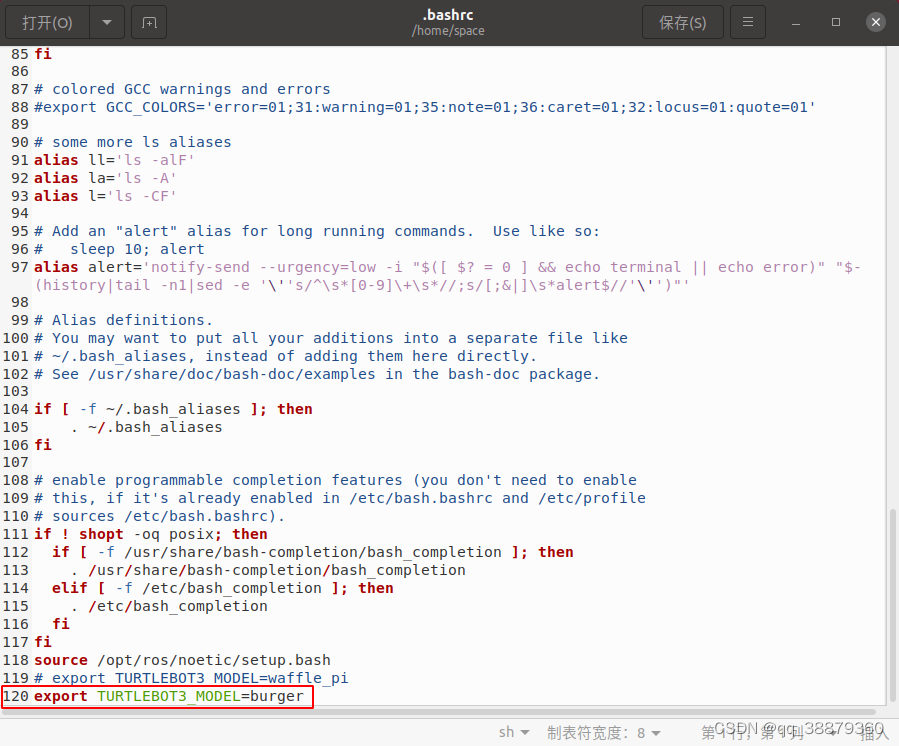

将burger设置到环境变量中

export TURTLEBOT3_MODEL=burger

2.启动gazebo自带仿真环境

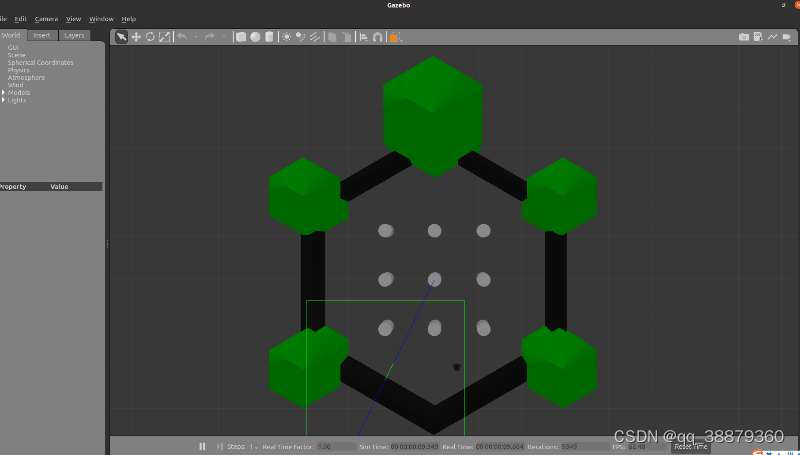

另起一个终端，就可以启动gazebo自带的仿真环境了，例如启动turtlebot3_world，就可以看到下面的界面。

roslaunch turtlebot3_gazebo turtlebot3_world.launch

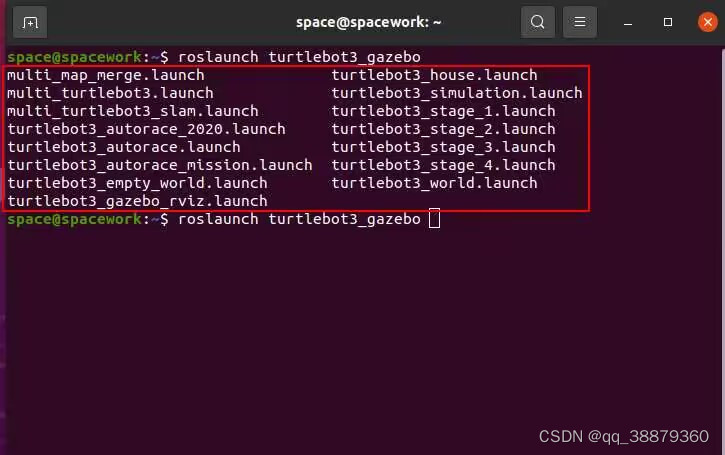

gazebo还有很多自带的slam仿真环境，在终端中输入roslaunch turtlebot3_gazebo，再按Tab键，就可以看到所有自带的gazebo仿真环境

任意开启几个仿真环境展示：

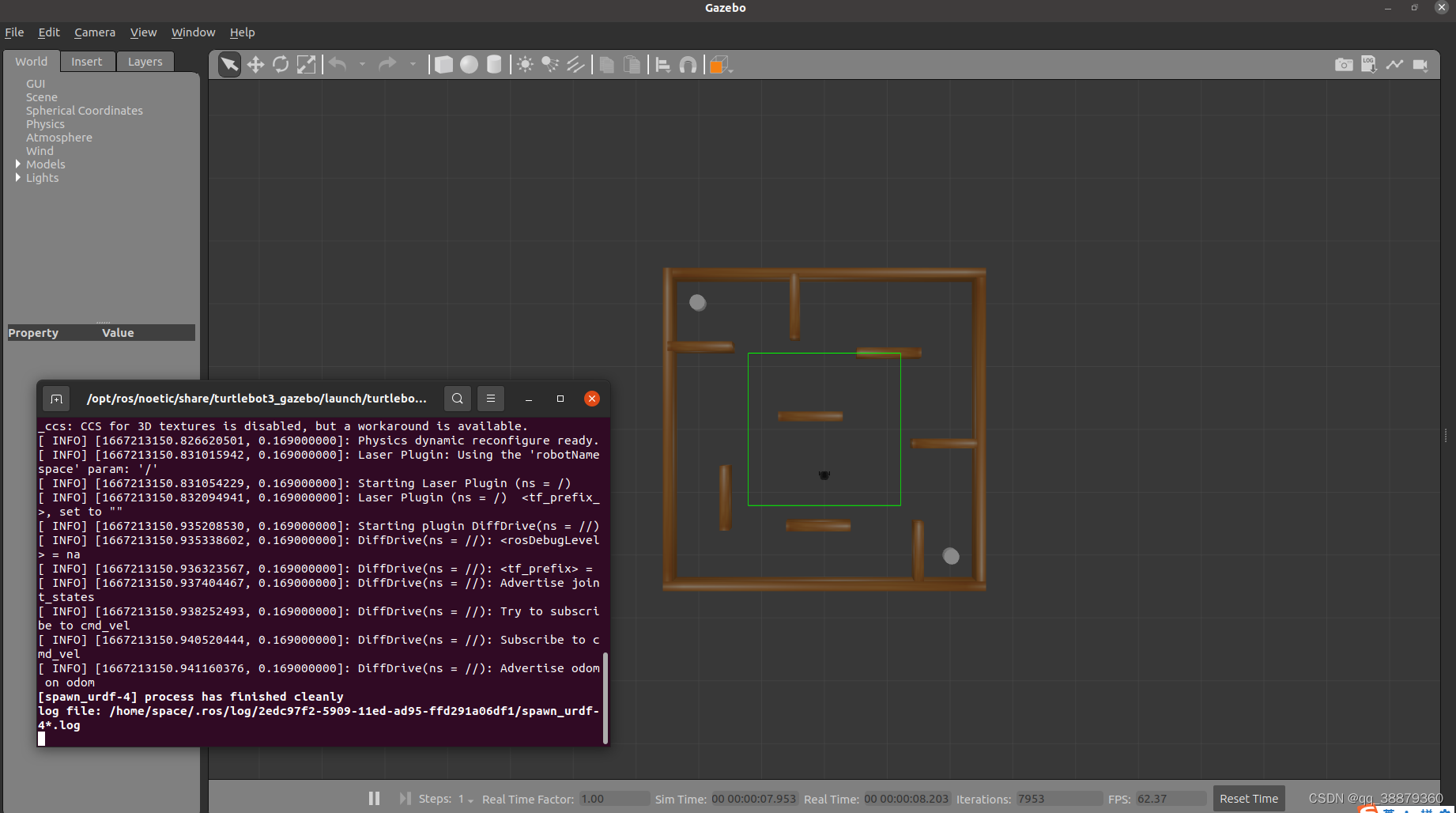

（1）turtlebot3_stage_4

roslaunch turtlebot3_gazebo turtlebot3_stage_4.launch

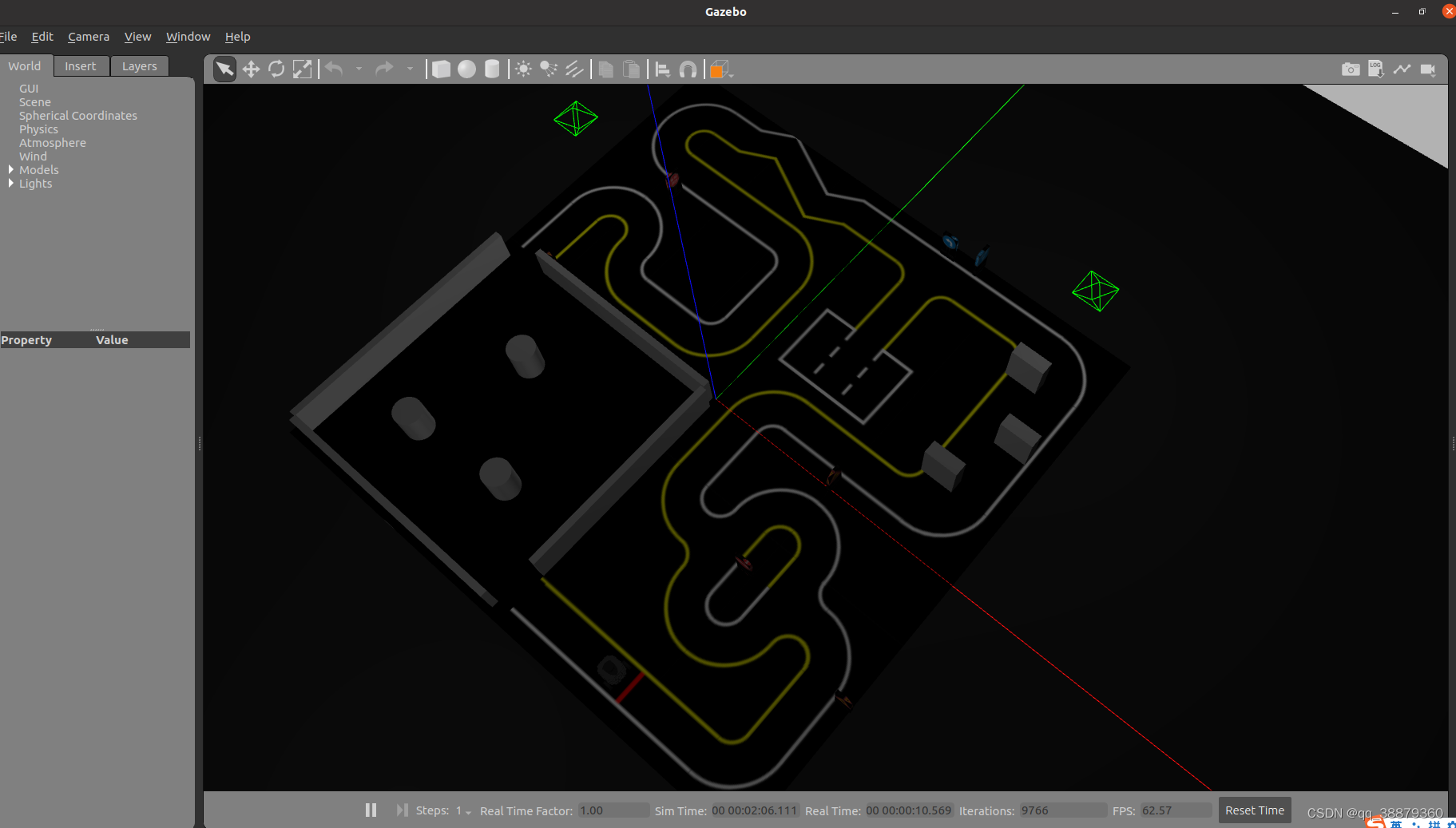

（2）turtlebot3_autorace_2020

roslaunch turtlebot3_gazebo turtlebot3_autorace_2020.launch

3.取消发布gazebo自带odom数据（很关键）

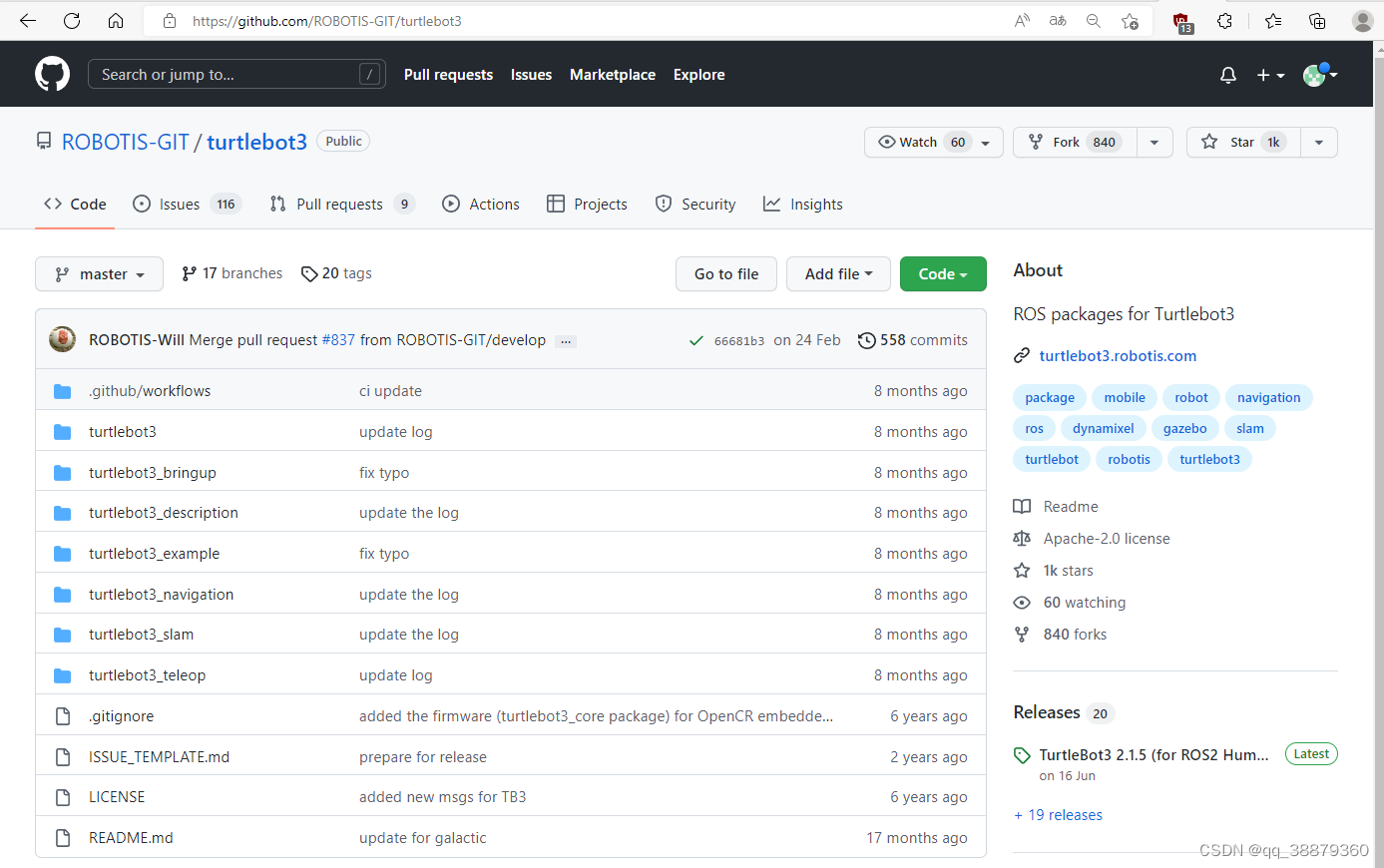

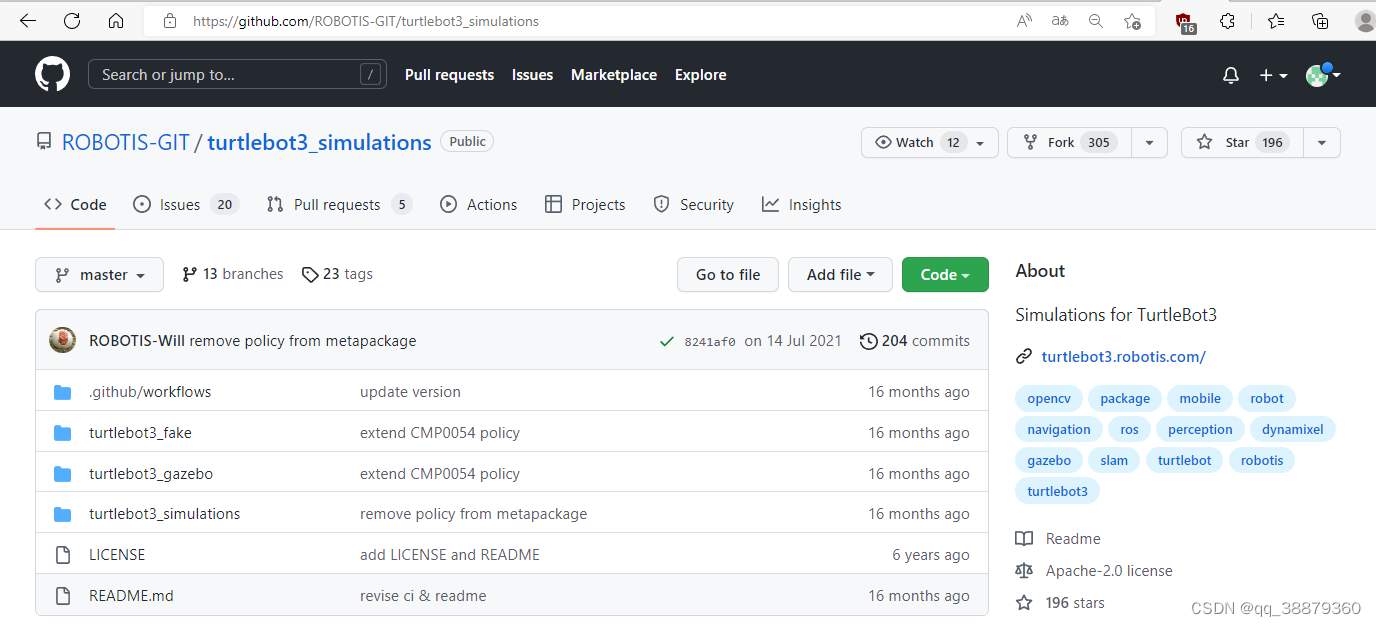

1.取消发布gazebo自带odom数据非常关键，因为后续使用catographer纯定位时，gazebo自带的odom（里程计）数据效果很差，想使用cartographer自带的激光里程计来替换掉它，需要下载turtlebot3源码（主要包含turtlebot3（https://github.com/ROBOTIS-GIT/turtlebot3）和turtlebot3_simulations（https://github.com/ROBOTIS-GIT/turtlebot3_simulations）两个包）

新建一个ros功能包navigation_ws

mkdir -p ~/navigation_ws/src

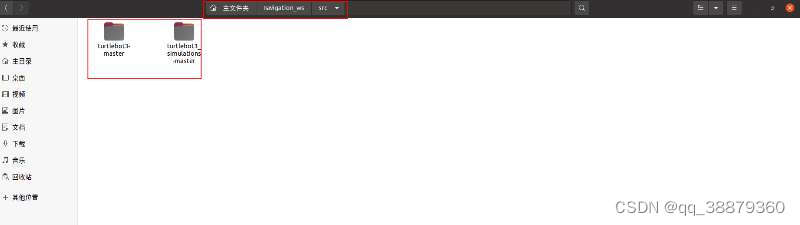

再将turtlebot3和turtlebot3_simulations两个包放在navigation_ws/src目录下，如下图所示

再在~/navigation/目录下运行catkin_make编译即可，至此源码安装，编译完成，如想运行源码环境下的turtlebot仿真环境，先source，在roslaunch启动turtlebot3_stage_4的仿真环境，运行后的界面如上面的turtlebot3_stage_4.launch一样。

cd ~/navigation
source devel/setup.bash
roslaunch turtlebot3_gazebo turtlebot3_stage_4.launch

接下来，非常关键，影响后续定位和导航效果

2.turtlebot3中的odom不好用，因此常常需要取消它的odom topic发布，主要有以下几步：

①需要在github下载turtlebot3的源码（尽量不要去改系统中安装turtlebot3的文件，一旦后面记不住改的哪，就会出问题）。

②修改turtlebot3-/turtlebot3_description/urdf/ turtlebot3_burger.gazebo.xacro

<odometryTopic>odom1</odometryTopic> 修改gazebo发布的odom的topic名字，初始设置为odom。

<publishOdomTF>false</publishOdomTF> 设置odom->base_footprint的tf发布，不发布就设置为false。

  <gazebo>
    <plugin name="turtlebot3_burger_controller" filename="libgazebo_ros_diff_drive.so">
      <commandTopic>cmd_vel</commandTopic>
      <odometryTopic>odom1</odometryTopic> # 修改gazebo发布的odom的topic名字，初始设置为odom
      <odometryFrame>odom</odometryFrame>
      <odometrySource>world</odometrySource>
      <publishOdomTF>false</publishOdomTF>  # 设置odom->base_footprint的tf发布，不发布就设置为false
      <robotBaseFrame>base_footprint</robotBaseFrame>
      <publishWheelTF>false</publishWheelTF>
      <publishTf>true</publishTf>
      <publishWheelJointState>true</publishWheelJointState>
      <legacyMode>false</legacyMode>
      <updateRate>30</updateRate>
      <leftJoint>wheel_left_joint</leftJoint>
      <rightJoint>wheel_right_joint</rightJoint>
      <wheelSeparation>0.160</wheelSeparation>
      <wheelDiameter>0.066</wheelDiameter>
      <wheelAcceleration>1</wheelAcceleration>
      <wheelTorque>10</wheelTorque>
      <rosDebugLevel>na</rosDebugLevel>
    </plugin>
  </gazebo>

③修改turtlebot3_simulations/turtlebot3_gazebo/launch/turtlebot3_stage_4.launch（这里我是以turtlebot3_stage_4仿真环境为例修改的，其他的仿真环境也是如此修改）。

<param name="robot_description" command="$(find xacro)/xacro --inorder /home/.../navigation_ws/src/turtlebot3/turtlebot3_description/urdf/turtlebot3_burger.urdf.xacro" /> # 只改这一句，将后面turtlebot3_burger.urdf.xacro的路径替换为上面修改的绝对路径。

<launch>
  <arg name="model" default="$(env TURTLEBOT3_MODEL)" doc="model type [burger, waffle, waffle_pi]"/>
  <arg name="x_pos" default="-0.7"/>
  <arg name="y_pos" default="0.0"/>
  <arg name="z_pos" default="0.0"/>

  <include file="$(find gazebo_ros)/launch/empty_world.launch">
    <arg name="world_name" value="$(find turtlebot3_gazebo)/worlds/turtlebot3_stage_4.world"/>
    <arg name="paused" value="false"/>
    <arg name="use_sim_time" value="true"/>
    <arg name="gui" value="true"/>
    <arg name="headless" value="false"/>
    <arg name="debug" value="false"/>
  </include>


  <param name="robot_description" command="$(find xacro)/xacro --inorder /home/.../navigation_ws/src/turtlebot3/turtlebot3_description/urdf/turtlebot3_burger.urdf.xacro" /> # 只改这一句，将后面turtlebot3_burger.urdf.xacro的路径替换为上面修改的绝对路径

  <node name="spawn_urdf" pkg="gazebo_ros" type="spawn_model" args="-urdf -model turtlebot3_burger -x $(arg x_pos) -y $(arg y_pos) -z $(arg z_pos) -param robot_description" />

</launch>

至此turtlebot3自带的odom屏蔽完成，后面运行turtlebot3_stage_4.launch，gazebo就不会发布odom->base_footprint的topic。其余的仿真环境也是这样修改。
