一、类图介绍

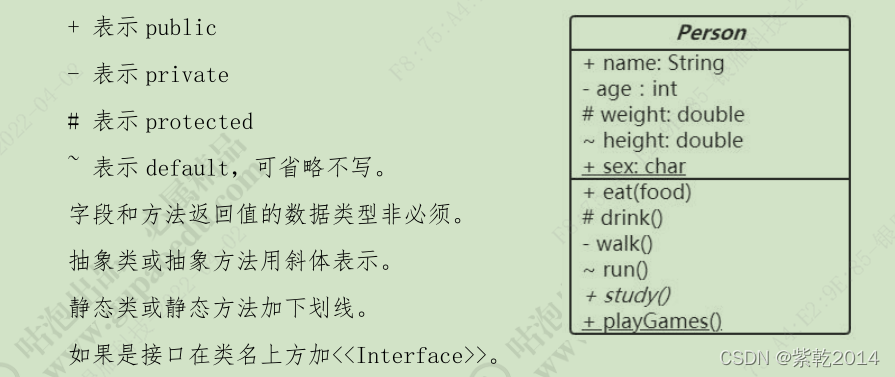

在 UML 2.0 的 13 种图形中，类图是使用频率最高的 UML 图之一。类图是描述系统中的类，以及各个类之间的关系的静态视图。能够让我们在正确编写代码以前对系统有一个全面的认识。类图是一种模型类型，确切的说，是一种静态模型类型。类图表示类、接口和它们之间的协作关系，用于系统设计阶段。类图用三个矩形表示，最上面的部分标识类的名称；中间的部分标识类的属性；最下

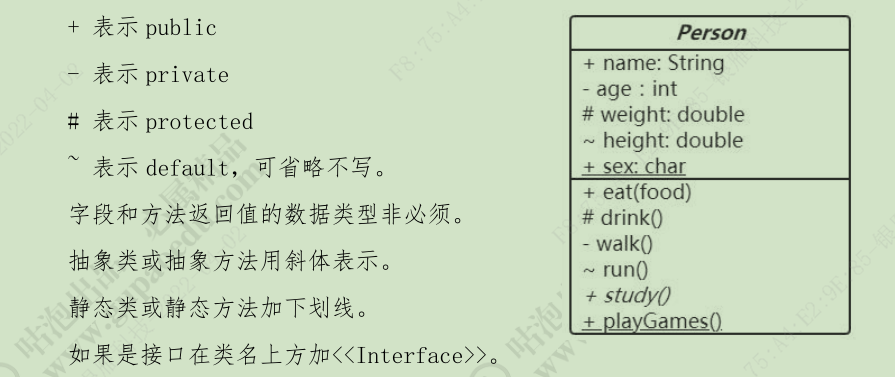

面的部分标识类的方法，如下图所示：

二、类关系介绍

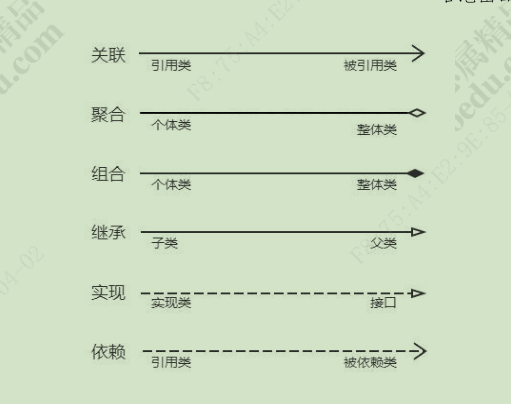

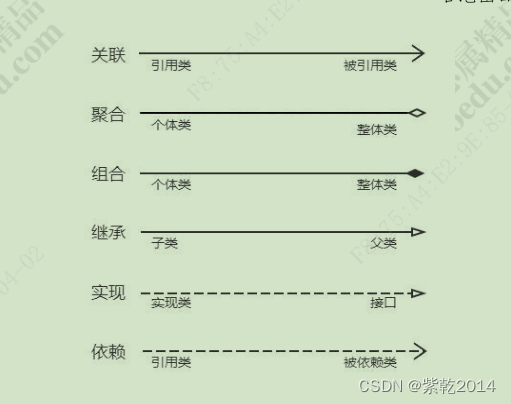

类与类之间的关系主要有六种：关联、聚合、组合、继承、实现和依赖，这六种关系的箭头表示如下：

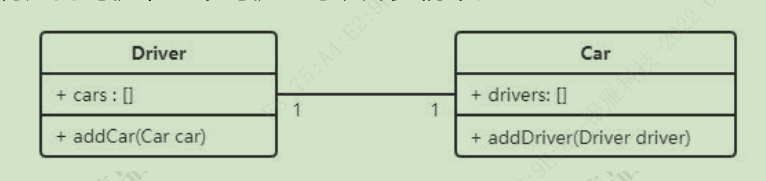

关联（Association）：是一种拥有的关系，具有方向性，如果一个类单方向的访问另一个类，则称为单向关联（用一个箭头的实线表示）；如果两个类对象可以互相访问，则称为双向关联（用两个箭头或不用箭头的实线表示）；一个对象能访问关联对象的数目叫做“多重性”。用带普通箭头的实线表示 ，箭头指向被拥有者，或不用箭头的实线表示 。

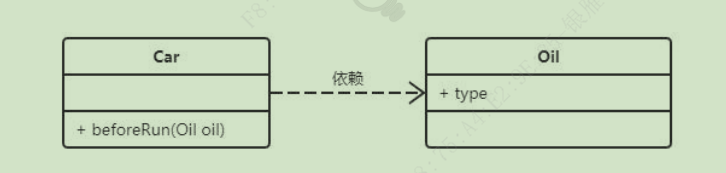

依赖（Dependency）：如果一个类的改动会影响到另一个类，则两个类之间存在依赖关系，一般而言，依赖是单向的。用带普通箭头的虚线表示 ，箭头指向被依赖者。

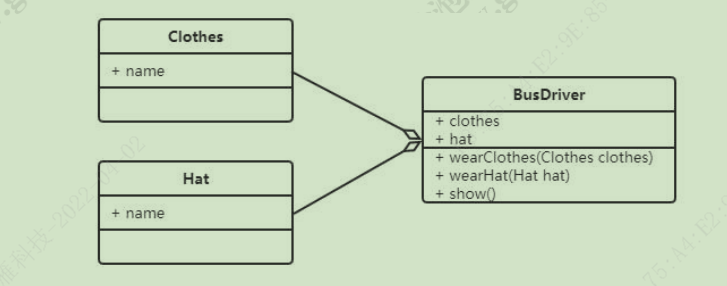

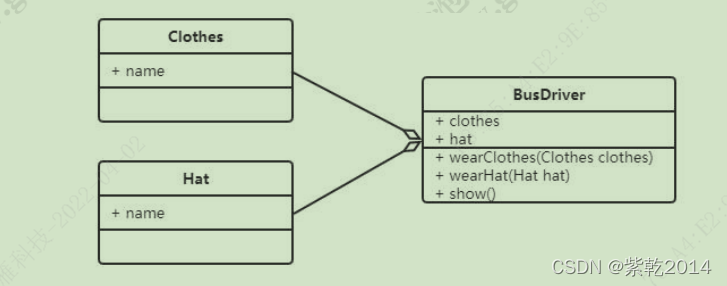

聚合（Aggregate）：是整体与部分的关系。当某个实体聚合成另一个实体时，该实体还可以是另一个实体的部分。用带空心菱形的实线表示 ，菱形指向整体。

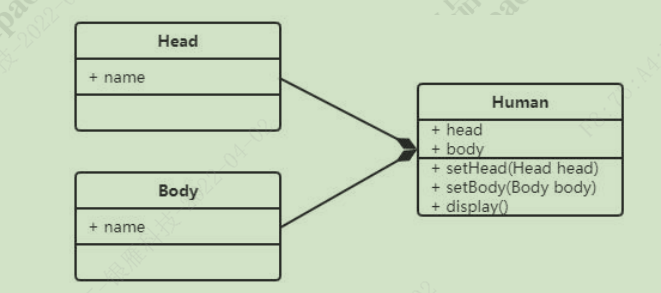

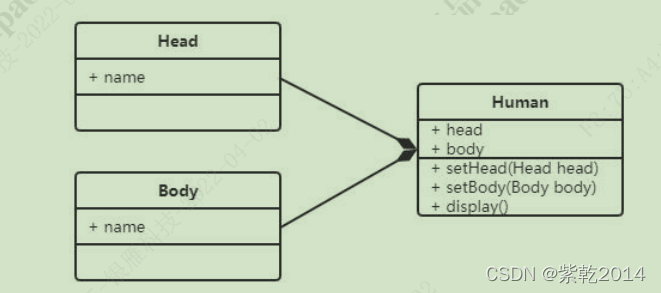

组合（Combination）：整体与部分的关系，组合比聚合更加严格，当某个实体组合成另一个实体时，二者具有相同的生命周期，例如手臂和人之间存在的是组合关系。用带实心菱形的实线表示 ，菱形指向整体。

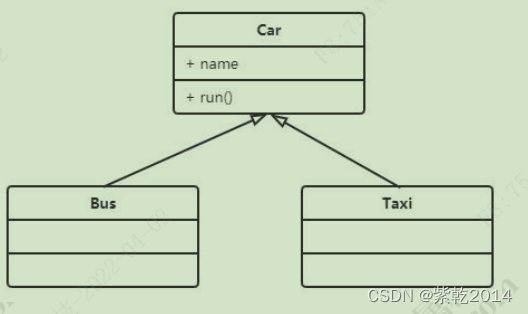

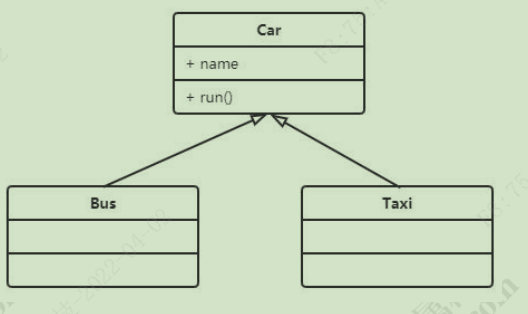

泛化（Generalization）：表示一个更泛化的元素和一个更具体的元素之间的关系，与继承是同一个概念。用带三角箭头的实线表示 ，箭头指向父类。

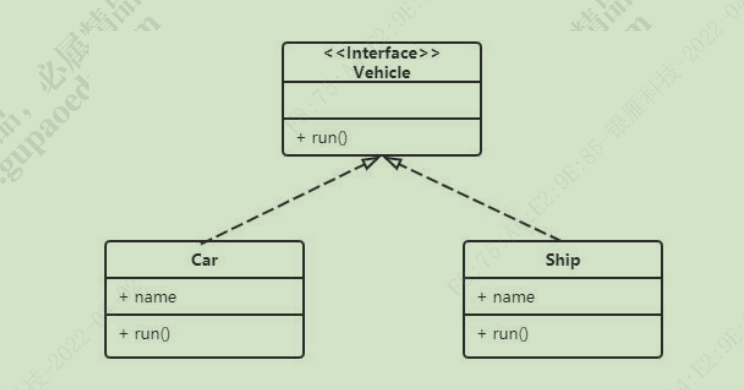

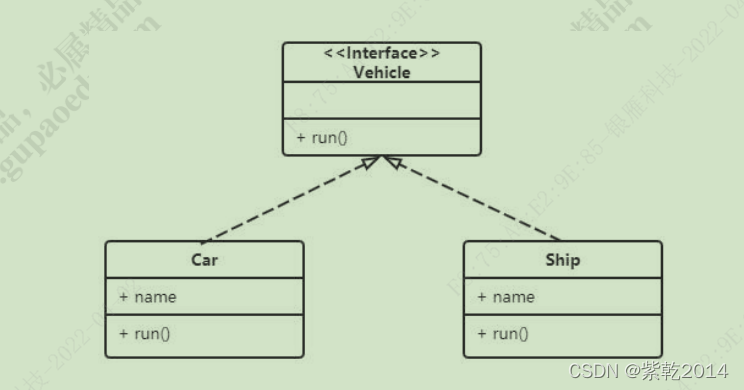

实现（Realization）：类与接口的关系，类实现接口。
用带三角箭头的虚线表示 ，箭头指向父接口。

这六种类关系中，组合、聚合和关联的代码结构一样，可以从关系的强弱来理解，各类关系从强到弱依次是：继承→实现→组合→聚合→关联→依赖。

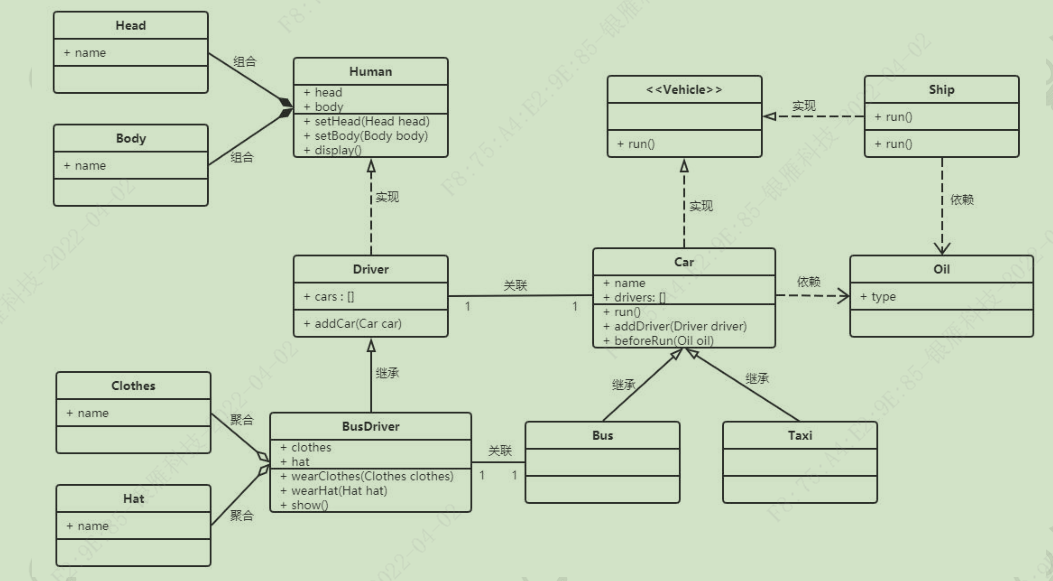

三、完整类图

类关系记忆技巧
继承实现：用空心三角箭头表示。
记忆技巧：
1、空心三角箭头表示继承或实现。
2、实线表示继承，是 is-a 的关系，表示扩展，不虚，很结实；
3、虚线表示实现，虚线代表“虚”无实体。
关联依赖：用普通箭头表示。
记忆技巧：
1、虚线表示依赖关系：临时用一下，若即若离，虚无缥缈，若有若无；表示一种使用关系，一个类需要借助另一类来实现功能；一般是一个类将另一个类作为参数使用，或作为返回值。
2、实线表示关联关系：关系稳定，实打实的关系，铁哥们；表示一个类对象和另一个类对象有关联；通常是一个类中有另一个类对象作为属性。
组合聚合：用菱形表示。
记忆技巧：
1、菱形就是像是一个盛东西的器皿（比如盘子）；
2、聚合：空心菱形，代表空器皿里可以放很多相同的东西，聚集在一起（箭头方向所指的类）；整体和局部的关系，两者有独立的生命周期，是 has-a 的关系；弱关系，消极的词：弱-空。
3、组合：实心菱形，代表器皿里已经有实体结构的存在，生死与共；整体与局部的关系，和聚合关系对比，关系更加强烈；两者具有相同的生命周期，contains-a 的关系；强关系，积极的词：强-满。
注意：UML 类关系图中，没有实心箭头。
