用单臂路由实现四个不同VLAN 之间的通信

用单臂路由实现四个不同VLAN 之间的通信

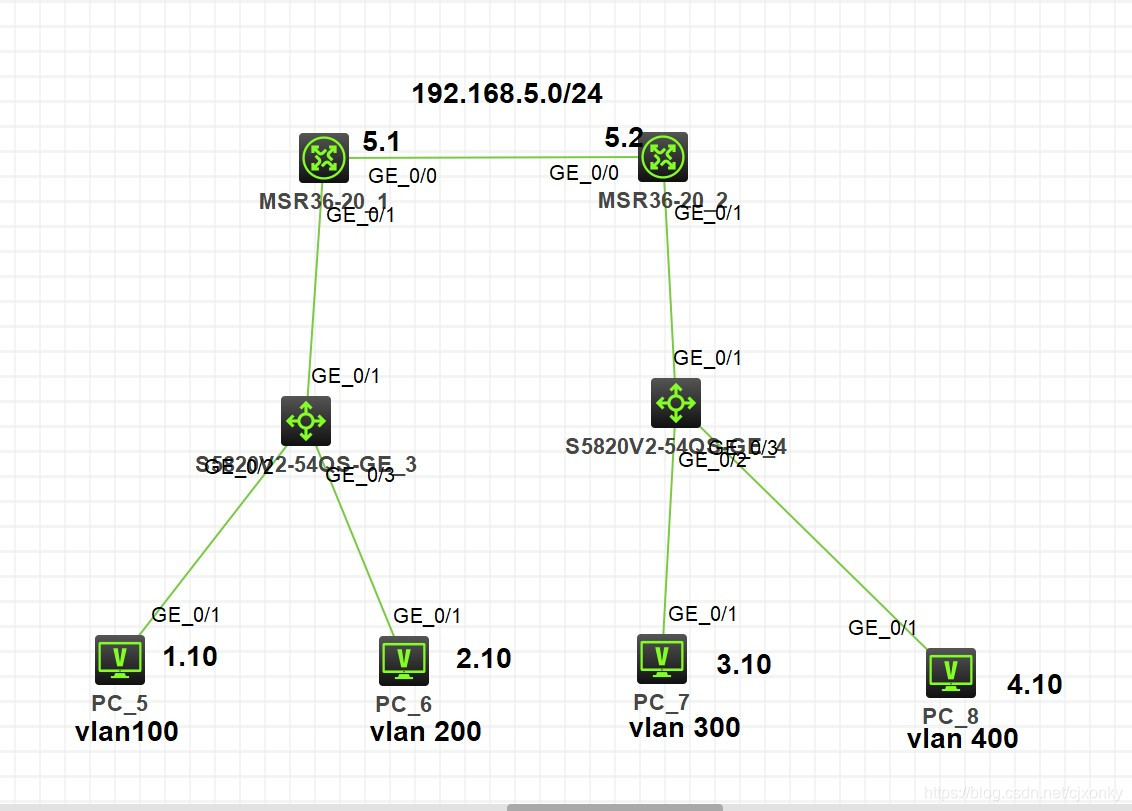

实验拓扑如下图:
在这里插入图片描述

实验配置步骤

1. 首先配置IP地址、子网掩码以及网关

• PC1:192.168.1.10  255.255.255.0  192.168.1.1
• PC2:192.168.2.10  255.255.255.0  192.168.2.1
• PC3:192.168.3.10  255.255.255.0  192.168.3.1
• PC4:192.168.4.10  255.255.255.0  192.168.4.1

2.交换机配置:
switch1

    #vlan 100
    #port g1/0/2
	#Vlan 200
	#port g1/0/3
	#Vlan 300
	#Vlan 400
	#inter g1/0/1
	#port link-type trunk
	#port trunk permit vlan all
	#inter g1/0/2
	#port link-type access
	#port access vlan 100
	# inter g1/0/3
	#port link-type access
	# port access vlan 200

switch2

    #Vlan 300
	#port g1/0/2
	#Vlan 400
	#port g1/0/3
	#Vlan 100
	#Vlan 200
	#inter g1/0/1
	#port link-type trunk
	#port trunk permit vlan all
	#inter g1/0/2
	#port link-type access
	# port access vlan 300
	#inter g1/0/3
	#port link-type access
	# port access vlan 400

3.路由器配置

R1:
//进接口设置网关,使得两个连接路由器的接口处在同一网段
#inter g0/0
#ip address 192.168.5.1 255.255.255.0
//设置子接口所承接的VLAN,以及相应的网关
#interface g0/1.1
#ip address 192.168.1.1 255.255.255.0
#vlan-type dot1q vid 100
#inter  g0/1.2
#ip address 192.168.2.1 255.255.255.0
#vlan-type dot1q vid 200
添加静态路由:
#ip route-static 192.168.3.0 24 192.168.5.2
#ip route-static 192.168.4.0 24 192.168.5.2

R2:
//进接口设置网关,使得两个连接路由器的接口处在同一网段
#inter g0/0
#ip address 192.168.5.2 255.255.255.0
//设置子接口所承接的VLAN,以及相应的网关
#inter g0/1.1
#ip address 192.168.3.1 255.255.255.0
#vlan-type dot1q vid 300
#inter  g0/1.2
#ip address 192.168.4.1 255.255.255.0
#vlan-type dot1q vid 400
添加静态路由:
#ip route-static 192.168.1.0 24 192.168.5.1
#ip route-static 192.168.2.0 24 192.168.5.1

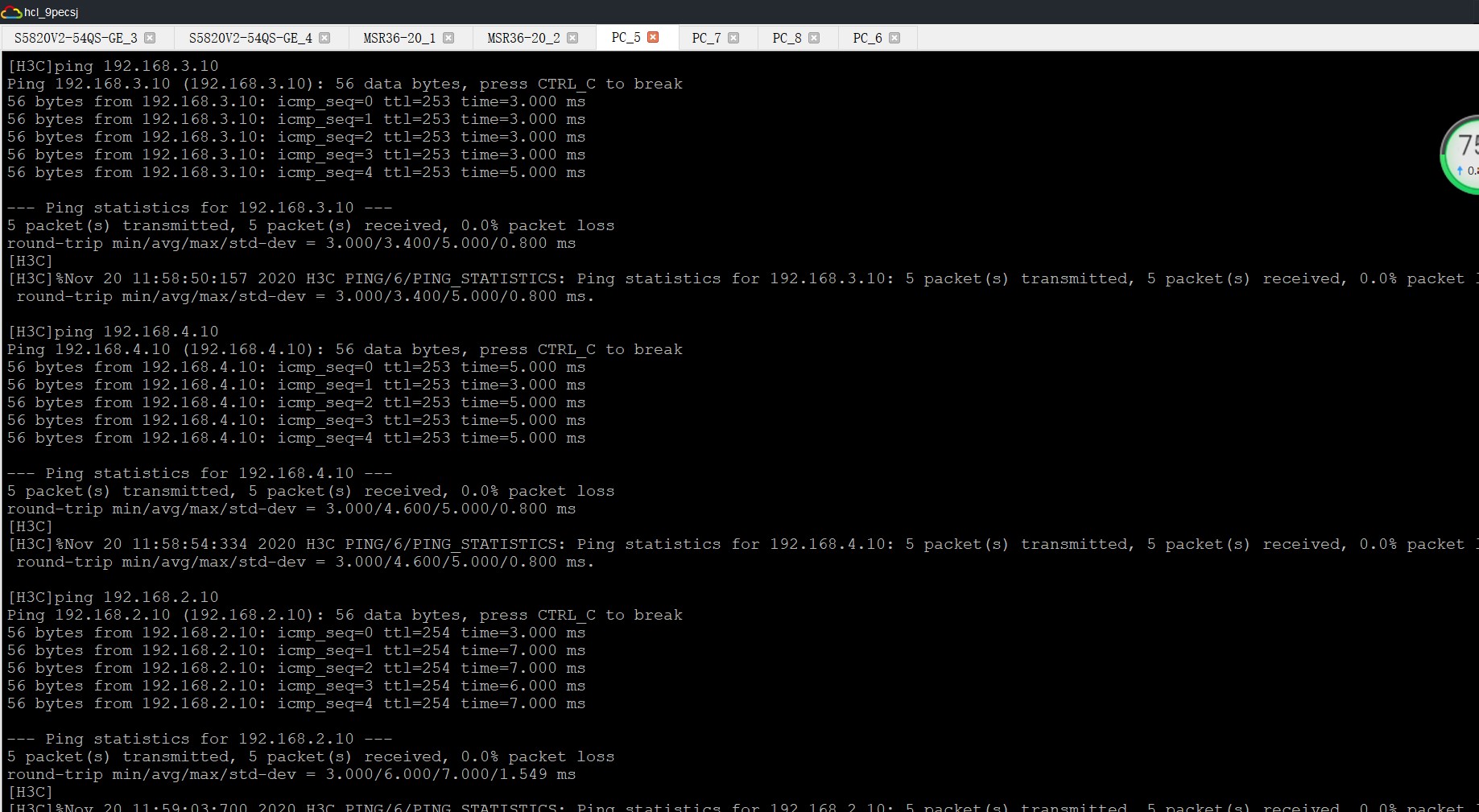

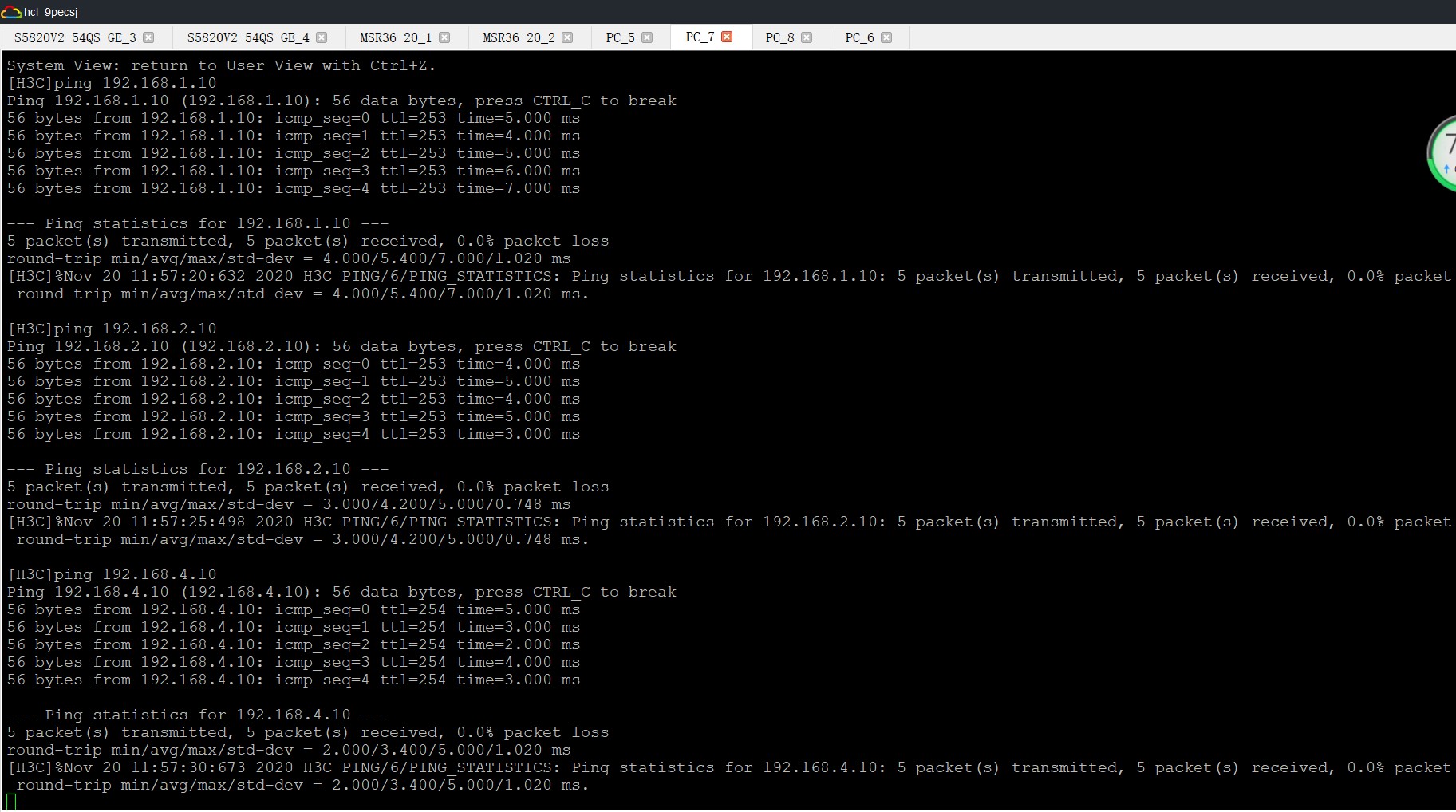

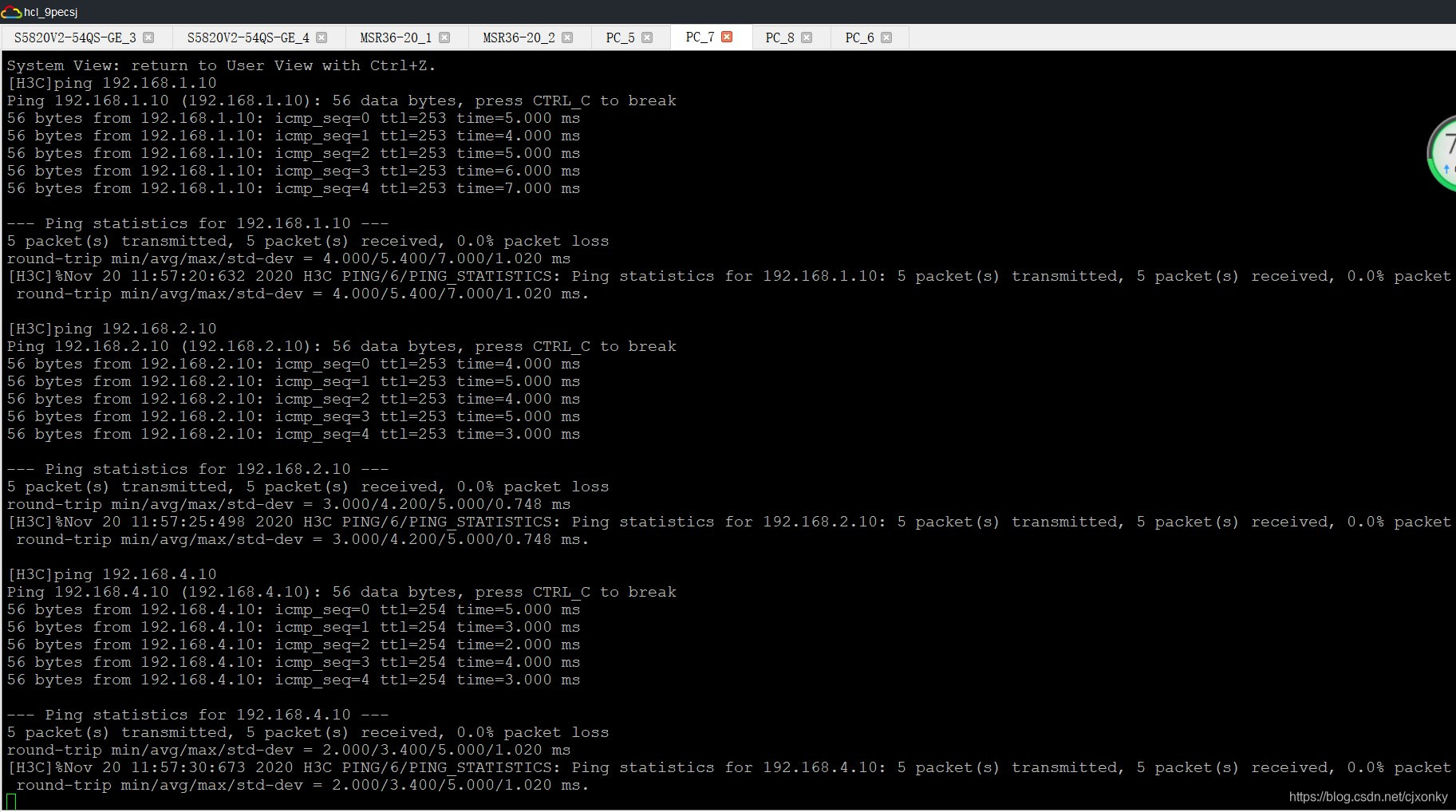

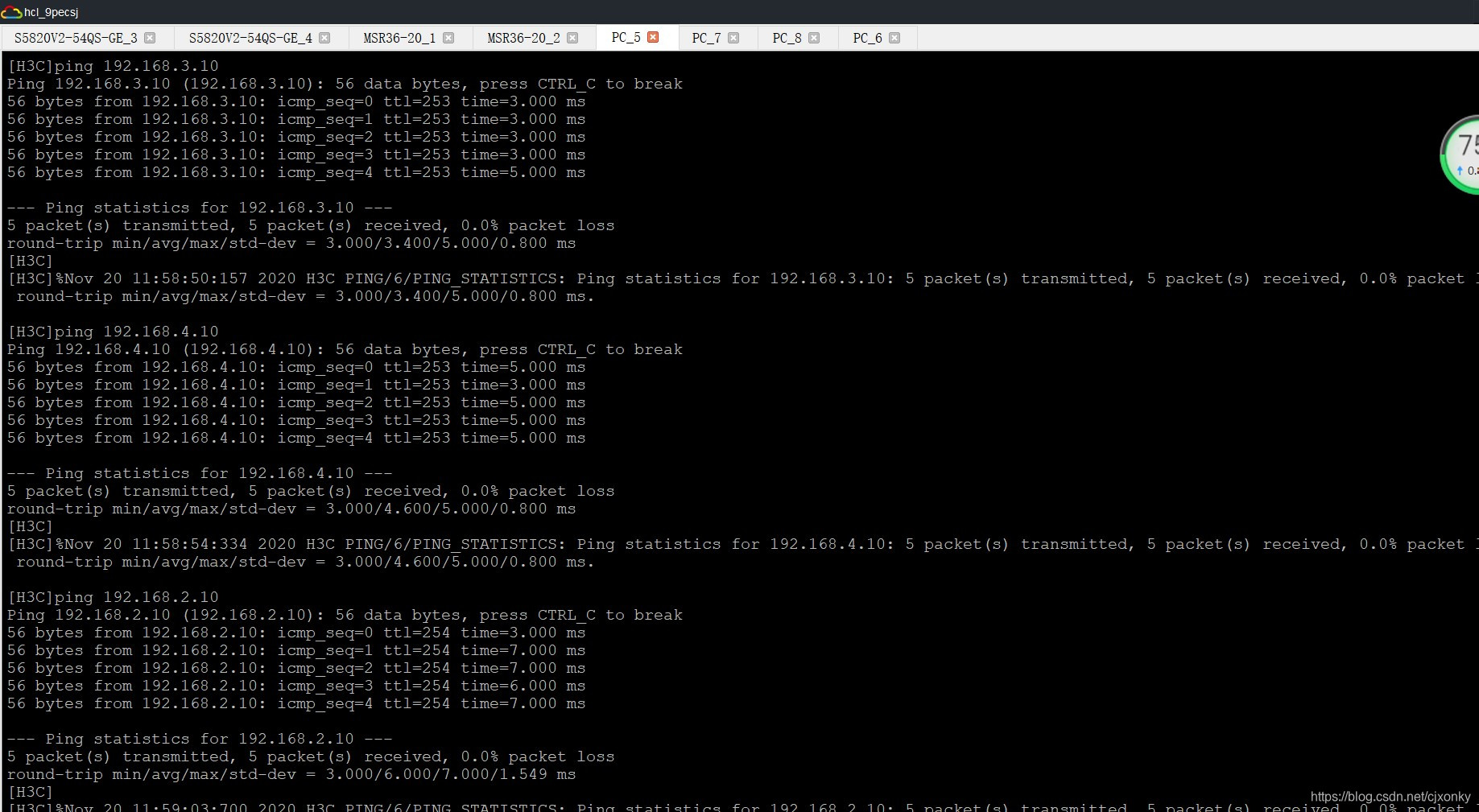

4.ping(测试连通性)

在这里插入图片描述
在这里插入图片描述
