该在线监测系统是一款在行业内享有较高声誉的电池在线监测产品，能提前预警故障电池，并符合ANSI/TIA-942标准。本系统具有监测电池电压、内阻和内部温度等功能，安装、维修和接入十分方便。该系统主要由ABAT-S模块、ABAT-C模块和采集器组成，通过采集器可以查询报警、实时数据、设定参数等，可以选择的监控平台实现网络化的集中管理。

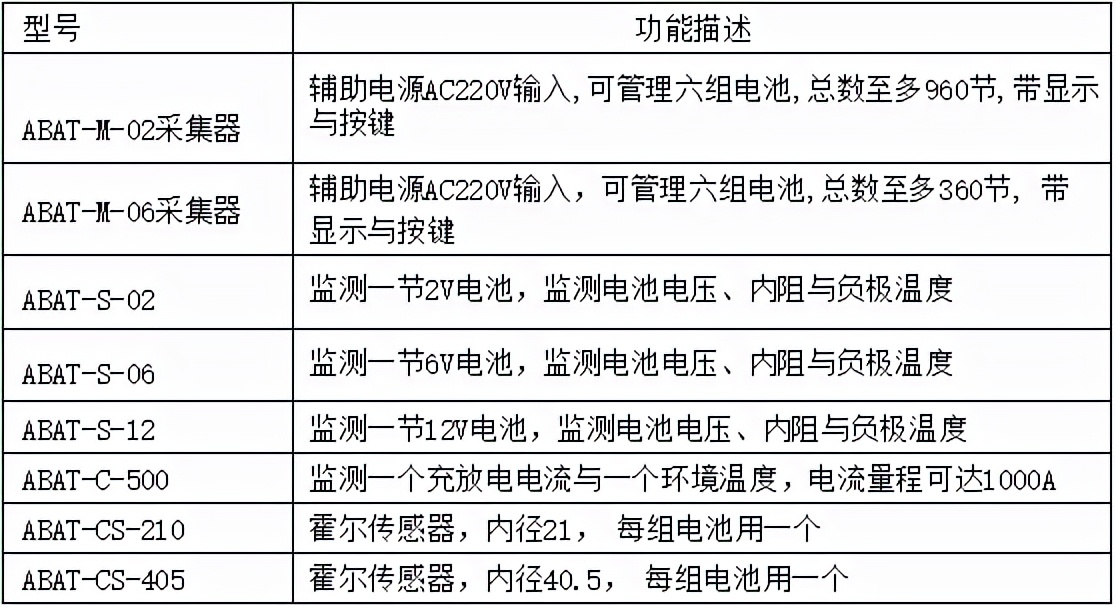

02 产品型号✦
03 产品说明✦

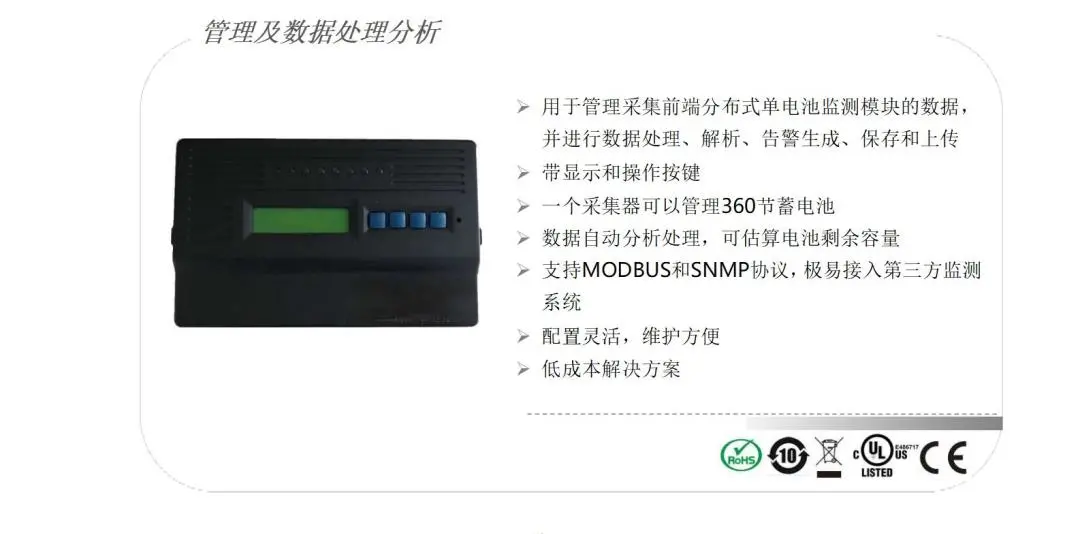

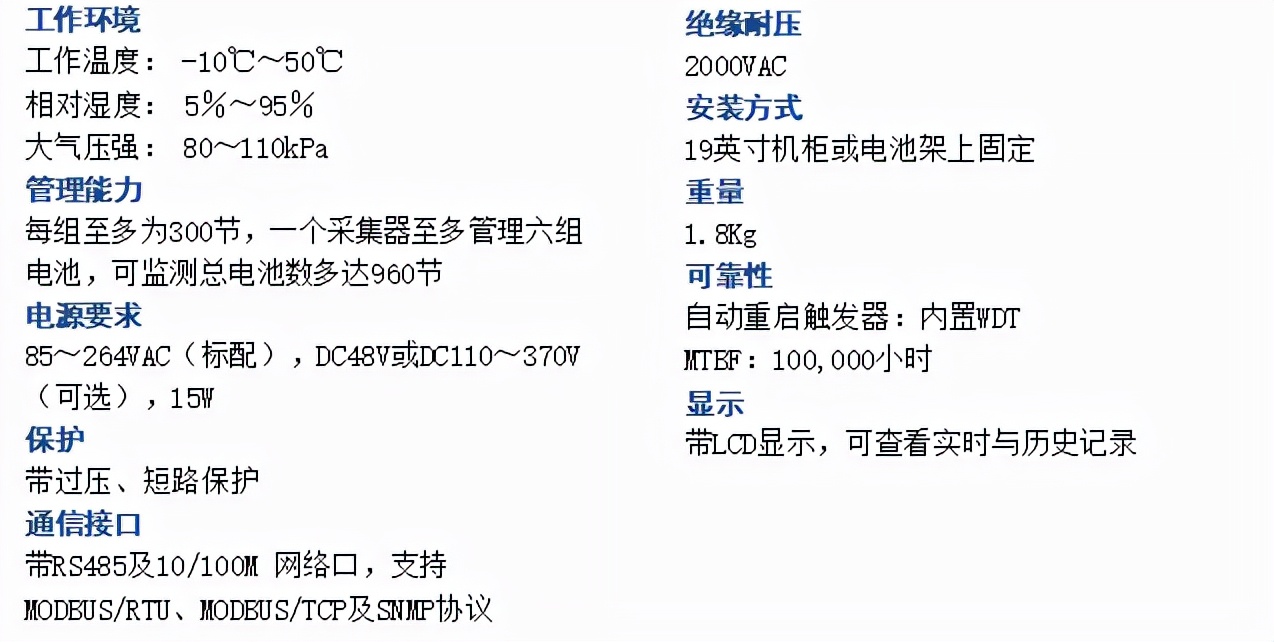

3.1 ABAT-M-02采集器
用于管理采集前端分布式单电池监测模块的数据，并进行数据处理、解析、告警生成、保存和上传
一个采集器可以管理多达六组蓄电池
数据自动分析处理，可估算电池剩余容量
支持MODBUS和SNMP协议，极易接入第三方监测系统.
支持标准机柜安装或电池架/柜安装
配置灵活，维护方便
采集机作为一台主机，在前端单电池监控子模块中读取电池监测数据，并对数据进行分析处理，从而可以估计每节及整组电池的剩余容量。各操作参数可以通过模块化面板直接设定，采集的数据可以直接查看。该采集器可以通过RS485接口或网络接口自动保存电池的关键数据，并上传到第三方监控系统。一台收集器至多可以管理6套电池，并可以管理最多960个模块。
采集器通过自带UART口与前端单电池监控子模块通讯，能读出电池电压、内阻、温度、充放电电流、环境温度等数据。

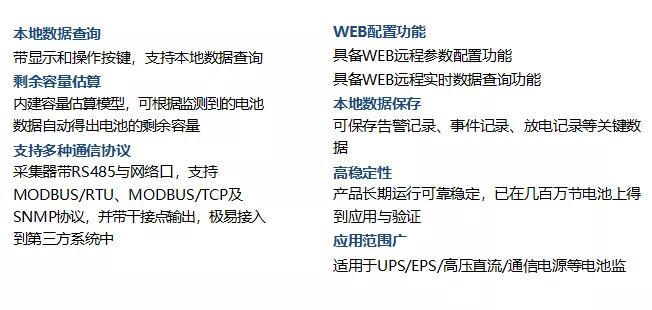

剩余容量估算
内建容量估算模型，，可根据监测到的电池数据自动得出电池的剩余容量。
支持多种通信协议
采集器带RS485与网络口，支持MODBUS/RTU、MODBUS/TCP及SNMP协议，并带干接点输出，极易接入到第三方系统中。
WEF配置功能
具备WEB远程参数配置功能
具备WEB远程实时数据查询功能
本地数据保存
可保存告警记录、事件记录、放电记录等关键数据。
高稳定性
产品长期运行可靠稳定，已在几百万节电池上得到应用与验证。
应用范围广
适用于UPS/EPS/高压直流、数据中心、通信、核电、电力、军队、高铁、地铁、机场、工厂、政府部门、电池厂家、消防安全等。

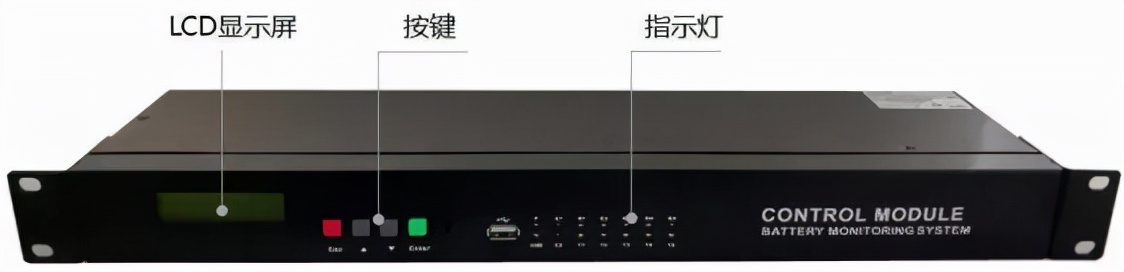

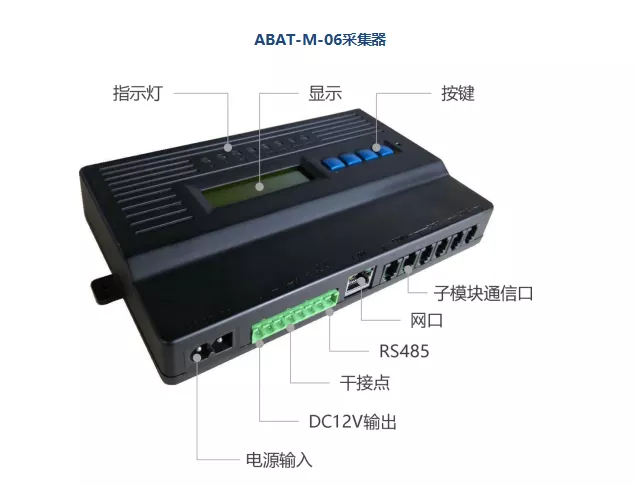

3.2 ABAT-M-06采集器
采集器起到一个管理主机的作用，用于读取前端单电池监测子模块的电池监测数据，并对数据进行分析处理，可估算每节及整组电池的剩余容量。所有运行参数都可通过模块面板直接设置，采集到的数据可直接查看。采集器会自动定期保存电池关键数据，并可通过RS485口或网络口上传给第三方监测系统。一个采集器至多可管理六组电池，可管理模块数多达360个。

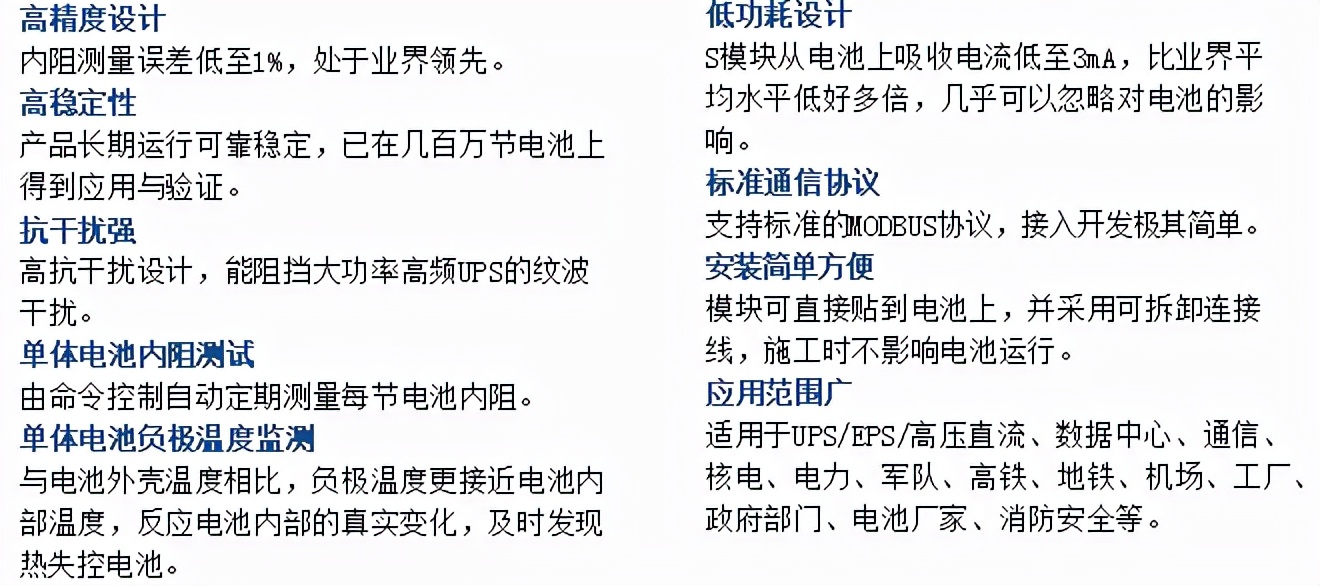

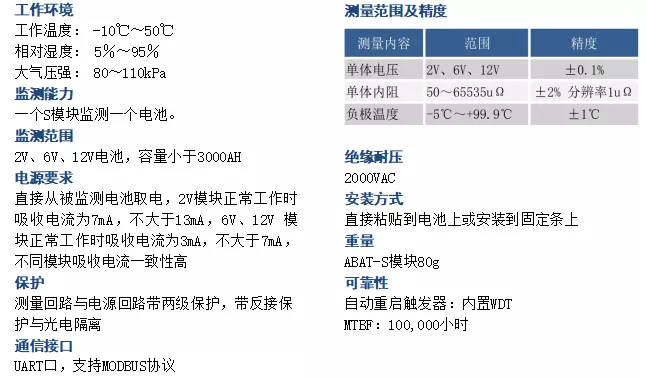

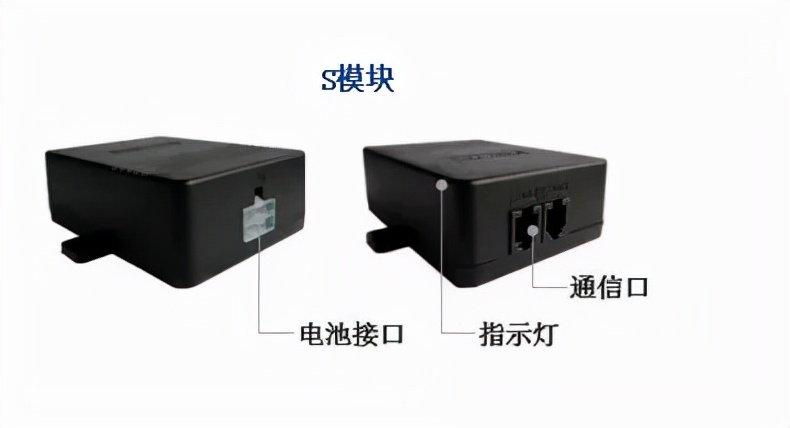

3.3 ABAT-S电池监测模块
每天24小时在线监测，随时发现性能劣化的电池
每个模块监测一节电池，监测电压、内阻与负极温度，符合ANSI/TIA-942标准要求
带光电隔离，支持重DBUS协议，极易接入第三方监测系统
采用先进的电源降耗技术，工作电流低至3mA
安装极其简单，只需正负极各接一根线，无需专门培训就能安装

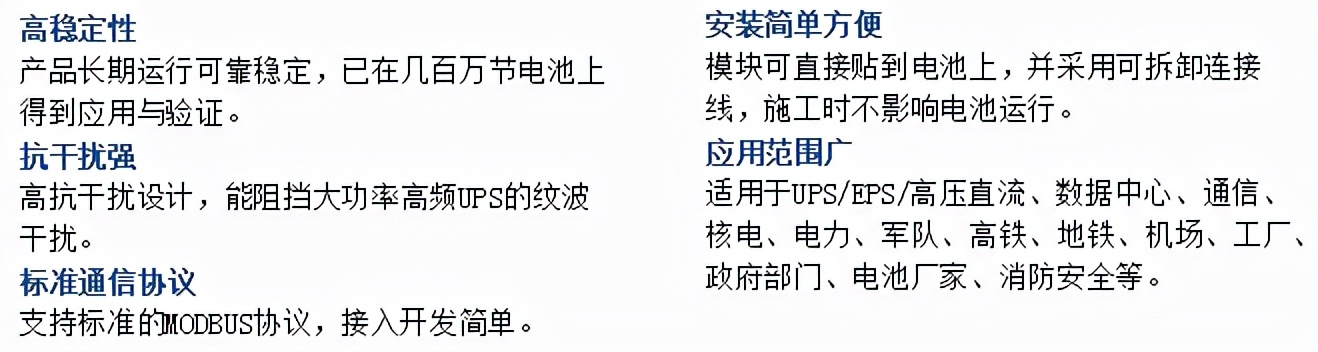

性能高可靠稳定，已在几百万节电池上得到应用

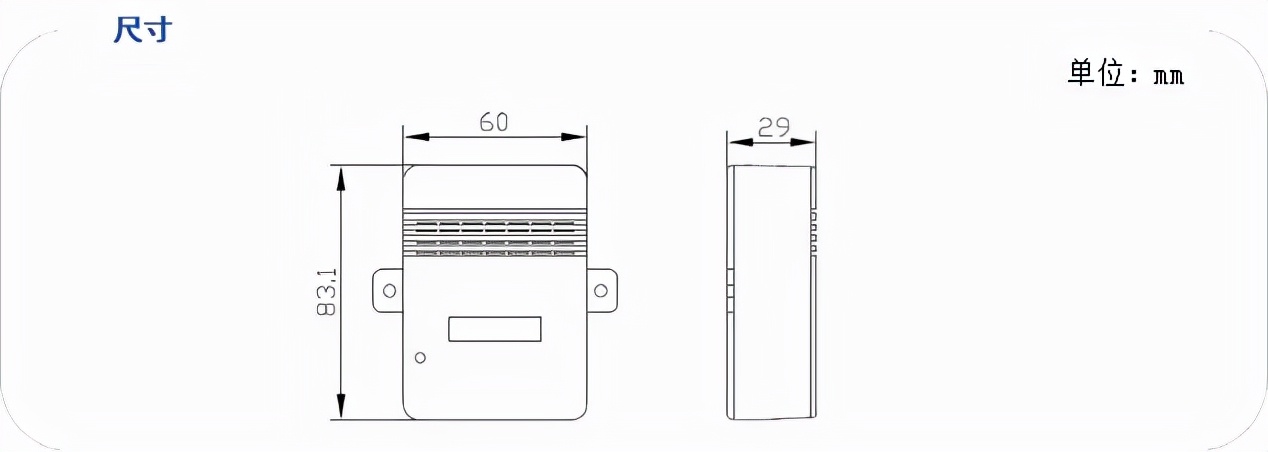

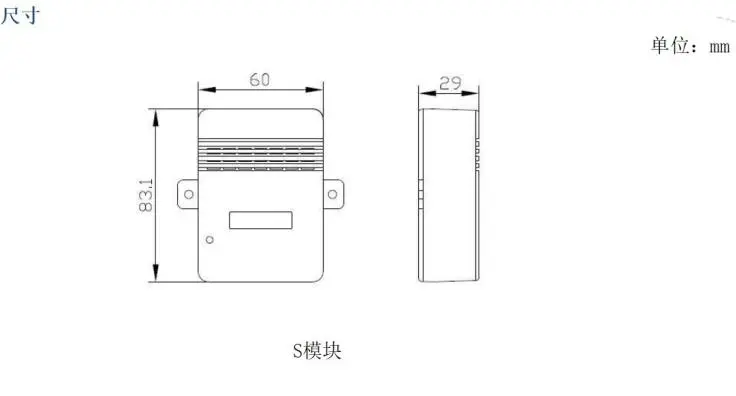

ABAT-S电池监测模块(简称S模块)是在线电池监测传感器，可以嵌入到现有的监测系统中实现对每节后备电池的电压、内阻与电池负极温度的在线监测，符合ANSI/TIA-942标准要求。监测系统通过向S模块发送MODBUS命令控制与读取数据，并执行内阻测试，每个S模块都有一个可设置的地址。S模块安装与接线极其简单方便，可直接贴到电池上，并采用可拆卸连接线，施工时不影响电池运行。
S模块须通过转换器转成标准的RS485或RS232接口后才能接入到监测系统中，模块由电池直接供电。

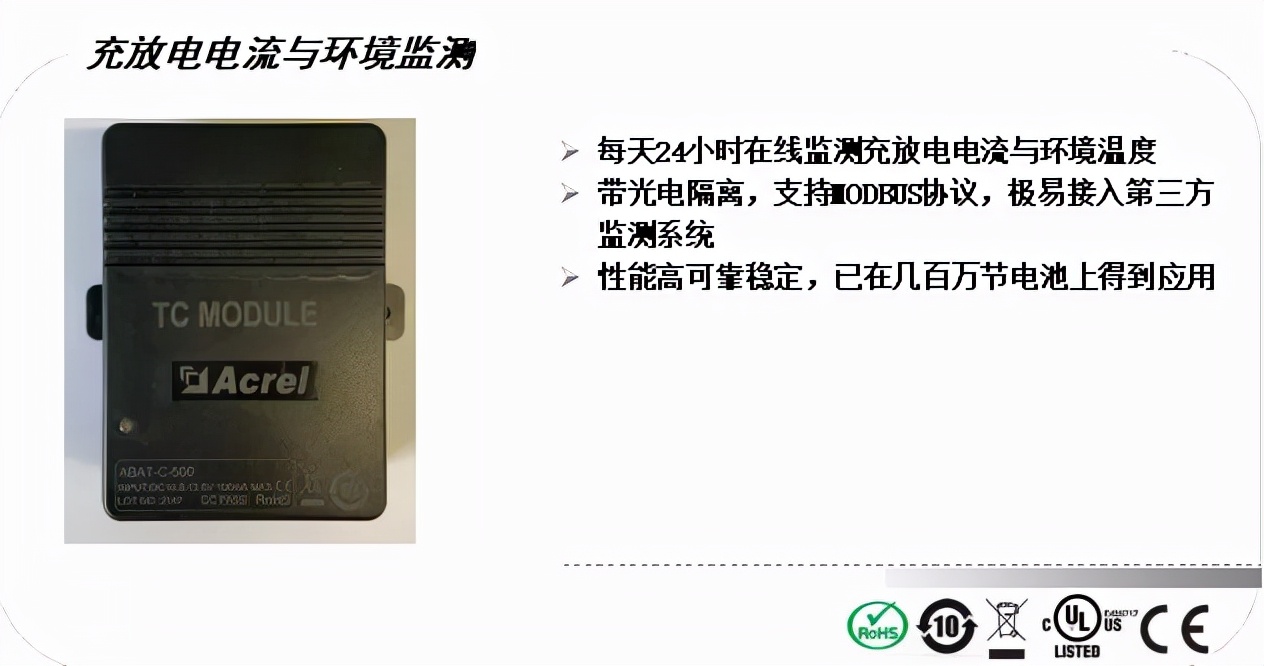

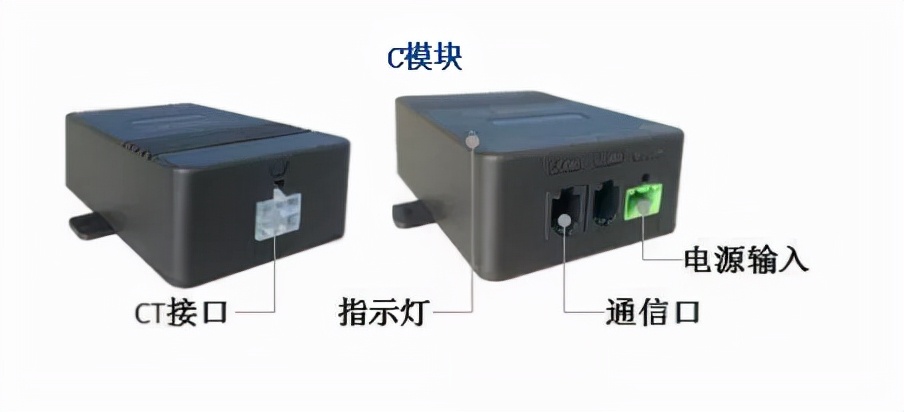

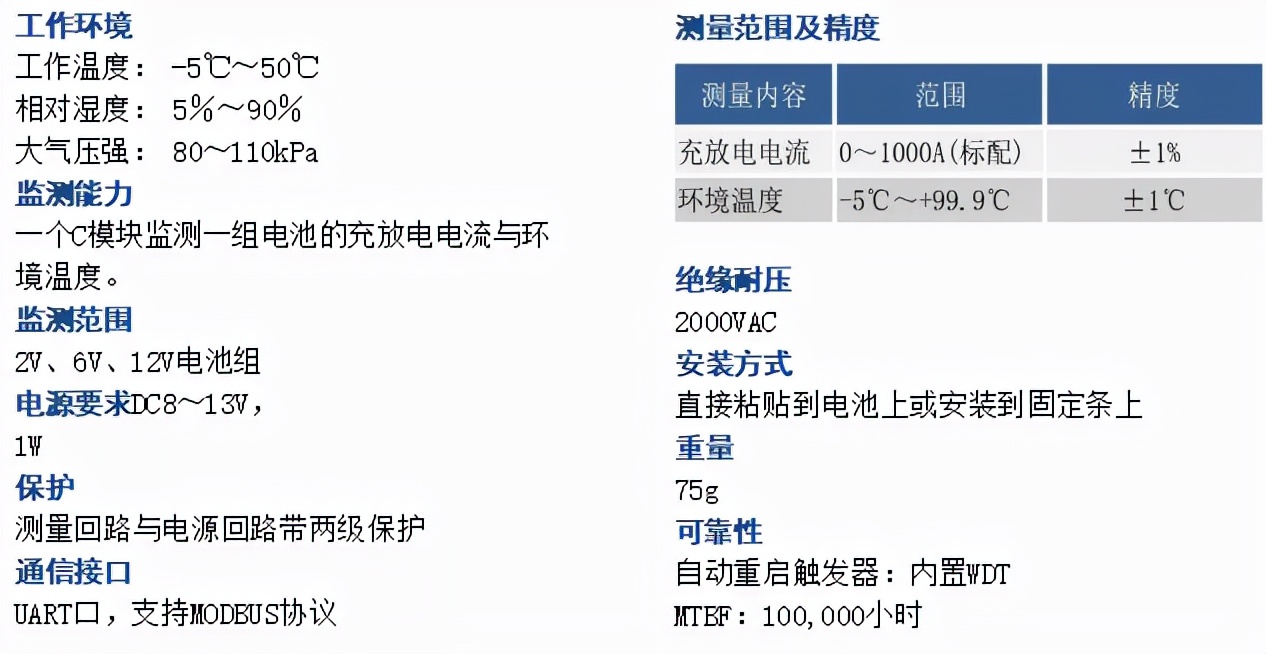

3.4 ABAT-C模块
电流温度监测模块(简称C模块)是在线电池监测传感器，可以嵌入到现有的监测系统中实现对电池组充放电电流与环境温度的在线监测。监测系统通过向C模块发送MODBUS命令控制与读取数据，每个C模块都有一个可设置的地址。C模块安装与接线简单方便，可直接贴到电池上，并采用可拆卸连接线，施工时不影响电池运行。

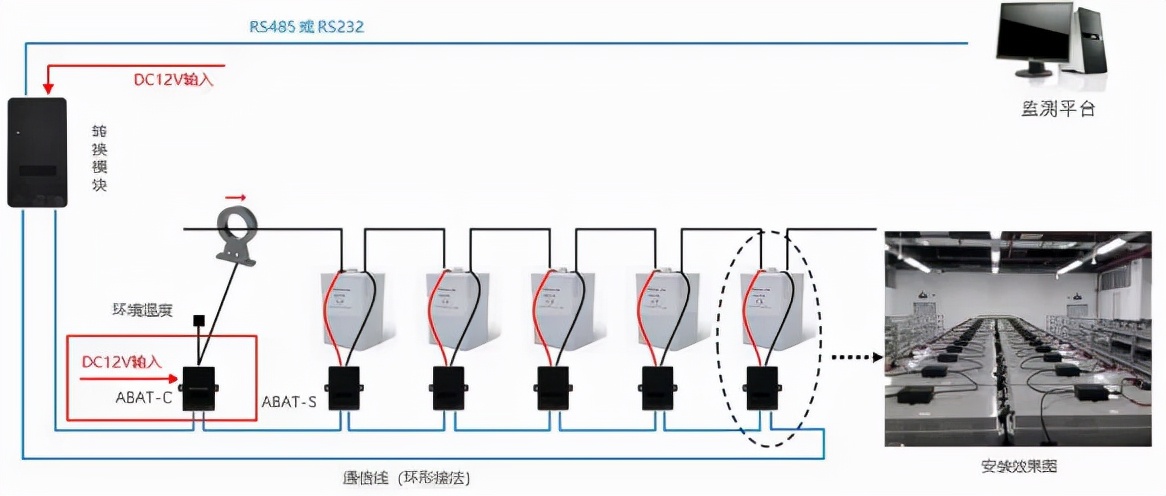

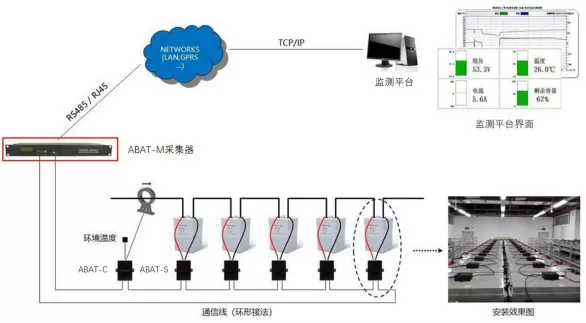

系统拓扑图如下：
C模块须通过转换器转成标准的RS485接口后才能接入到监测系统中，需另外配置电流互感器。模块需由外部DC12V供电。

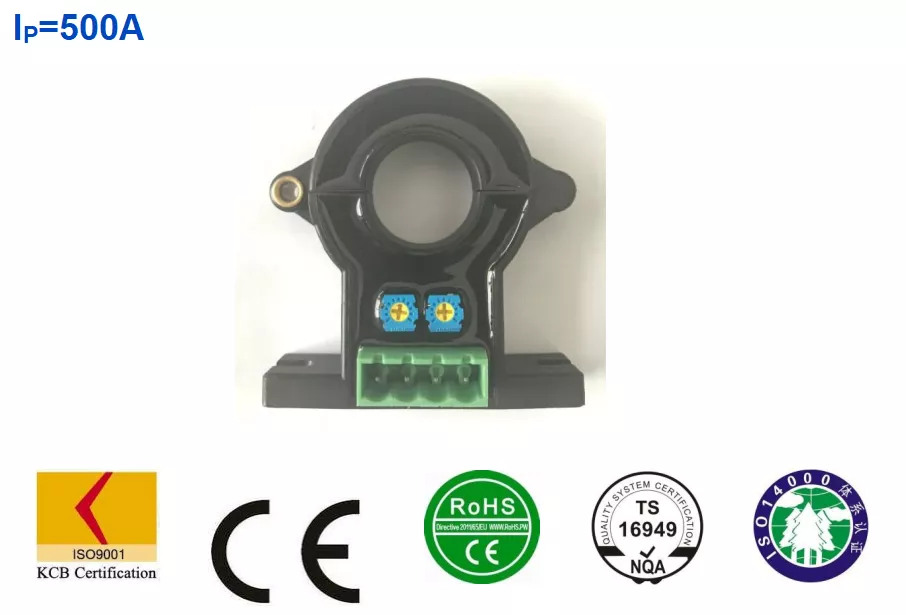

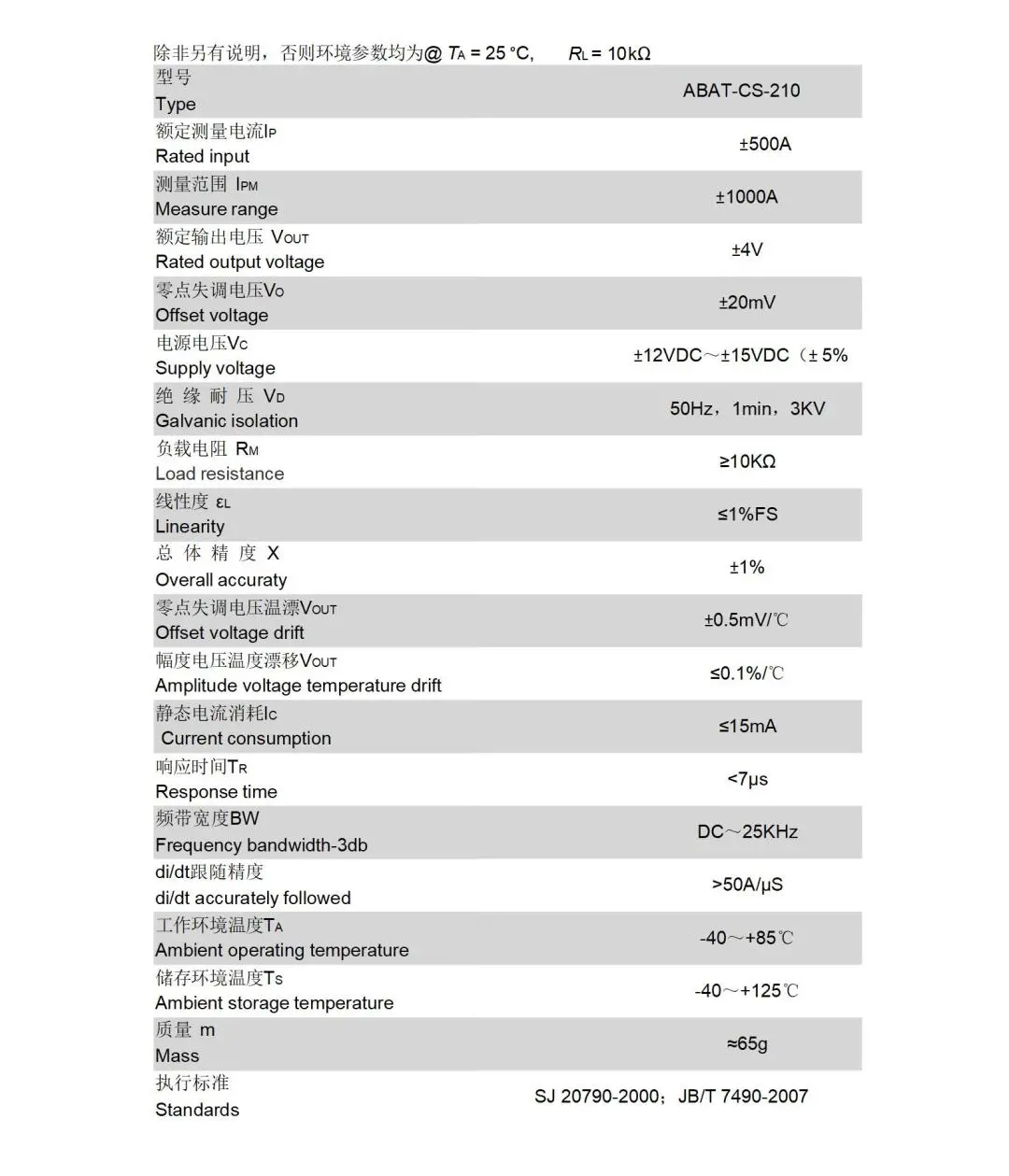

3.5 开环霍尔电流传感器ABAT-CS-210

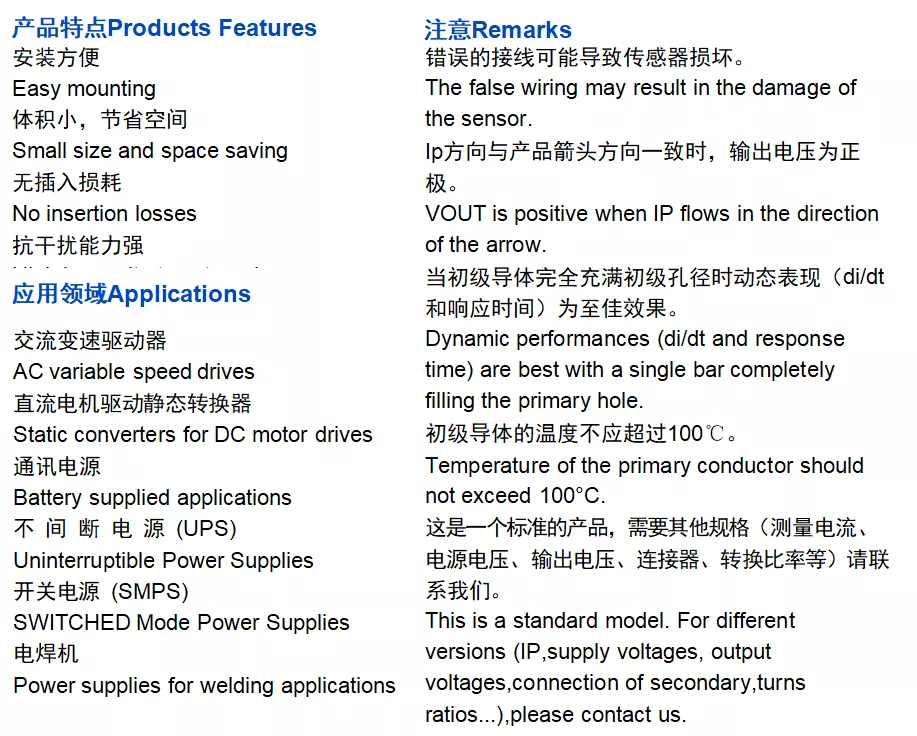

产品特点Products Features
安装方便Easy mounting
体积小，节省空间Small size and space saving
无插入损耗No insertion losses
抗干扰能力强应用领域Applications
交流变速驱动器AC variable speed drives
直流电机驱动静态转换器Static converters for DC motor drives
通讯电源Battery supplied applications
不 间 断 电 源 (UPS)Uninterruptible Power Supplies
开关电源（SMPS）SWITCHED Mode Power Supplies
电焊机Power supplies for welding applications
注意Remarks
错误的接线可能导致传感器损坏。The false wiring may result in the damage ofthe sensor.I
方向与产品箭头方向一致时，输出电压为正极。VOUT is positive when IP flows in the directionof the arrow.
当初级导体完全充满初级孔径时动态表现（di/dt和响应时间）为至佳效果。Dynamic performances (di/dt and responsetime) are best with a single bar completelyfilling the primary hole.
初级导体的温度不应超过100℃。Temperature of the primary conductor shouldnot exceed 100°C.
这是一个标准的产品，需要其他规格（测量电流、电源电压、输出电压、连接器、转换比率等）请联系我们。13636483384 This is a standard model.For differentversions(IP,supply voltages, outputvoltages,connection of secondary,turns

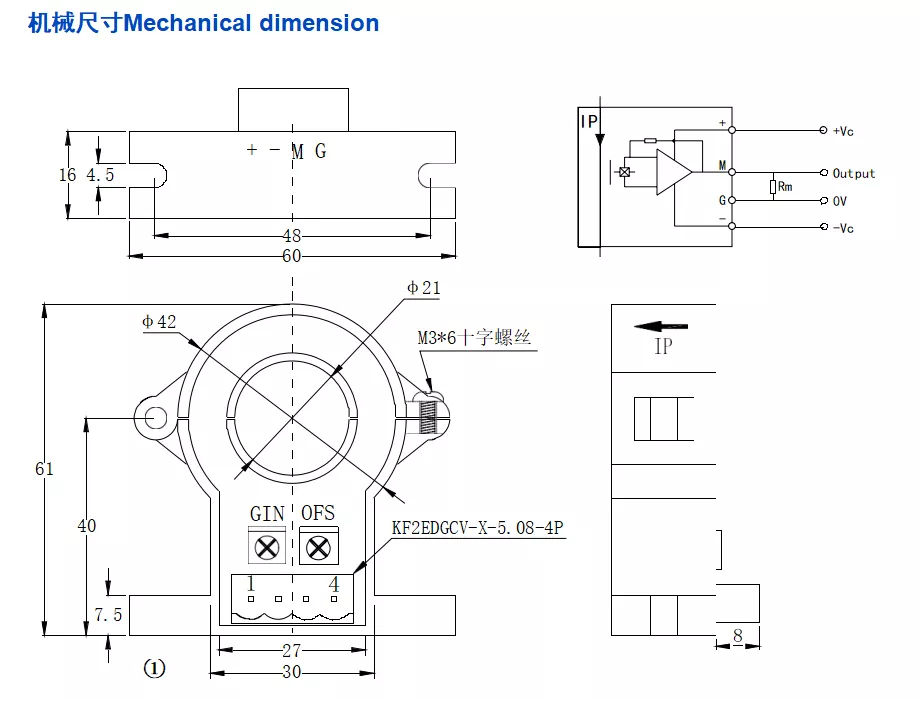

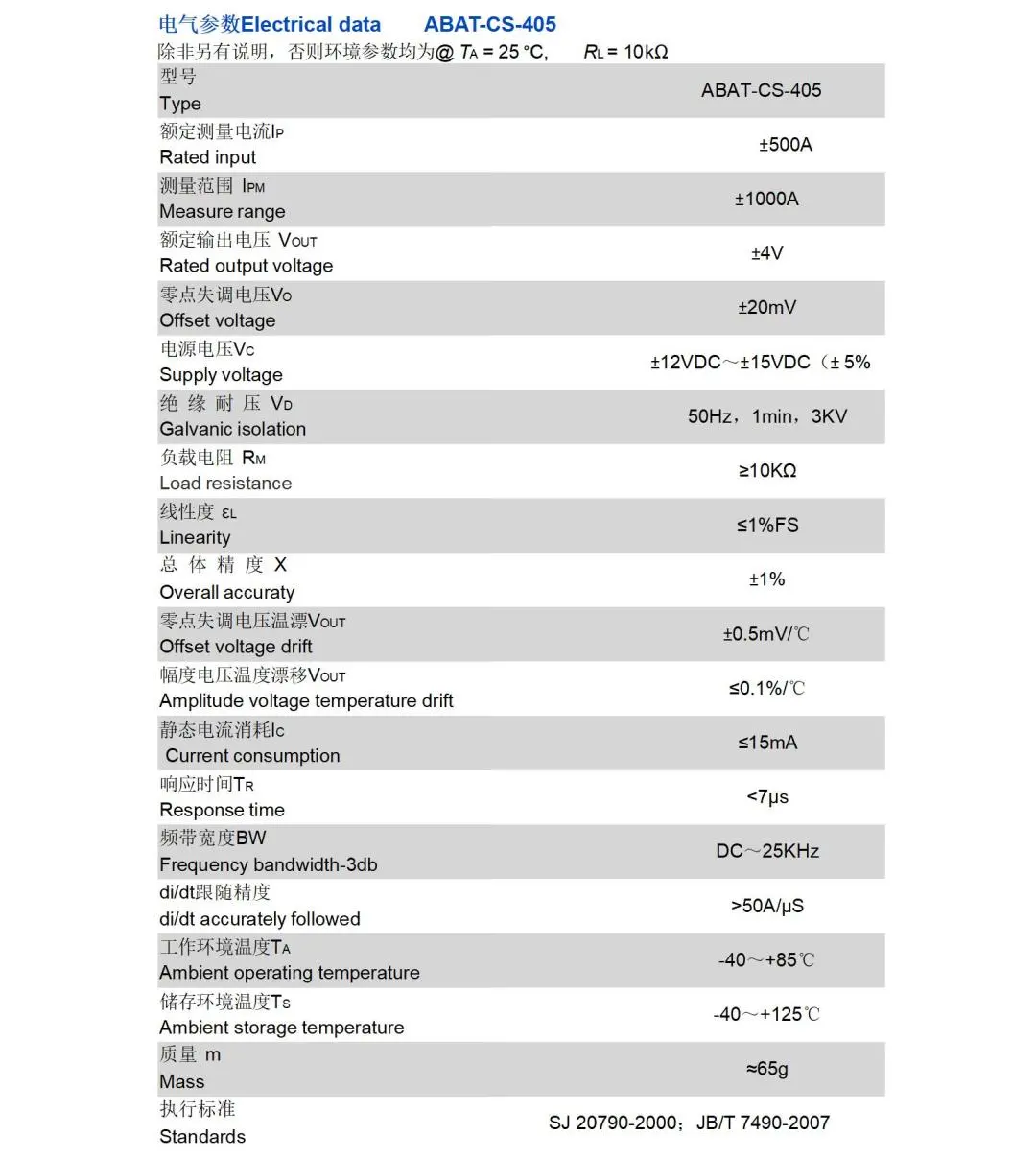

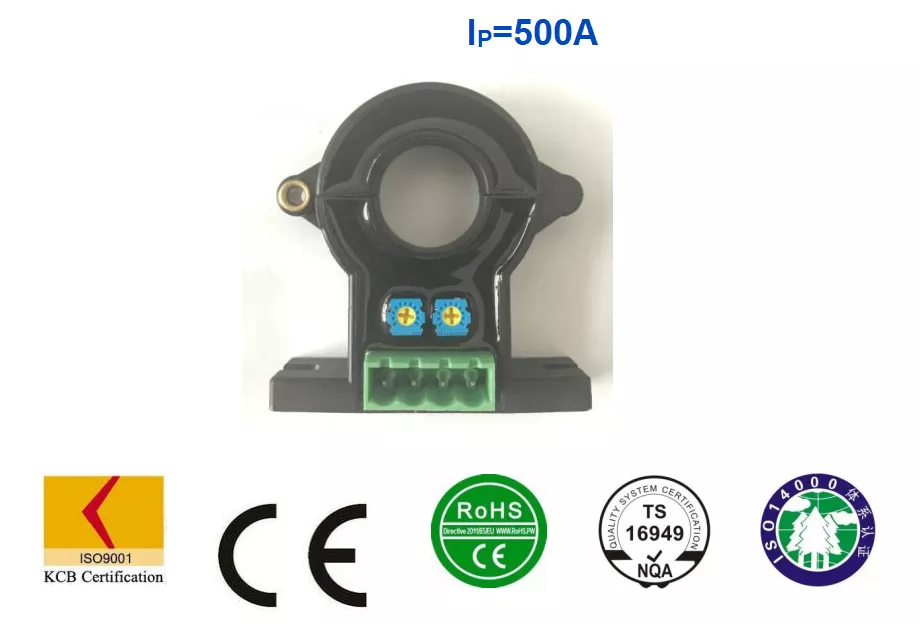

3.6 开环霍尔电流传感器ABAT-CS-405
一般公差General tolerance +0.5 mm
其它公差执行Other tolerance execution GB/T 1804-2000-M
固定孔尺寸Fixing hole size Φ4.5mm
紧固螺丝fastening steel screw M4
建议紧固扭矩Recommended fastening torque 0.75Nm (±10%)
连接器Connection of secondary KF2EDGCV-X5.08-4P
连接器推荐扭矩Connector recommended torque 0.3Nm (± 10 %)
