1. BMP格式详解

BMP文件的数据按照从文件头开始的先后顺序分为四个部分：
（1）bmp文件头(bmp file header)：提供文件的格式、大小等信息
（2）位图信息头(bitmap information)：提供图像数据的尺寸、位平面数、压缩方式、颜色索引等信息
（3）调色板(color palette)：可选，如使用索引来表示图像，调色板就是索引与其对应的颜色的映射表
（4）位图数据(bitmap data)：就是图像数据。

（1）bmp文件头(bmp file header) 14字节

typedef struct tagBitMapFileHeader
{
uint8_t bfType[2];					//“BM”表示位图类型
uint32_t bfSize;						//文件大小
uint16_t bfReserved1;				//必须设置为0
uint16_t bfReserved2;				//必须设置为0
uint32_t bfOffBits;					//位图数据偏移量
}BitMapFileHeader_TypeDef;

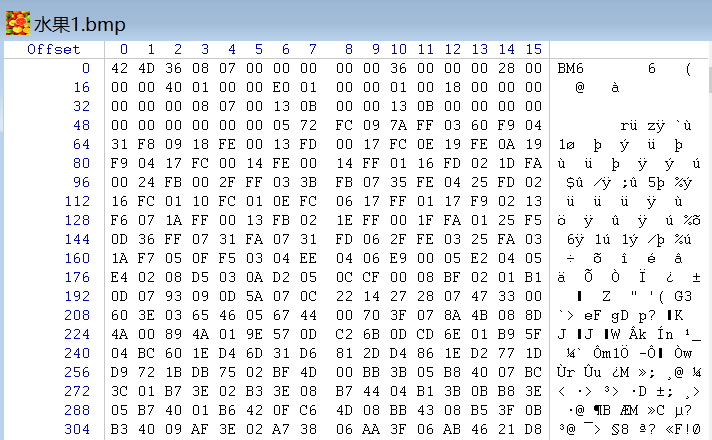

42 4D：表示BMP类型
0x00070836：表示文件是460854字节大小
00 00 ：保留
00 00 ：保留
0x00000036：表示位图数据偏移量为54

（2）位图信息头(bitmap information) 40字节

typedef struct tagBitMapInfoHeader
{
uint32_t biSize;						//位图信息头结构所需字节
uint32_t biWidth;						//图像宽度，单位为像素
int32_t biHeight;						//图像高度，单位为像素
														//正数，表示图像是倒向的，图像数据是从图像左下角到右上角排列的
														//大多数的BMP文件是倒向的位图，也就是说高度值为正数
														//负数，表示图像是正向的
uint16_t biPlanes;					//颜色平面数，设为1
uint16_t biBitCount;				//每个像素比特数，其值为1、4、8、16、24、32
uint32_t biCompression;			//图像数据压缩的类型
														//0 BI_RGB	不压缩
uint32_t biSizeImage;				//图像的大小,字节为单位，
														//单用BI_RGB格式时，可设置为0
int32_t biXPelsPerMeter;		//水平分辨率，像素/米表示，有符号整数
int32_t biYPelsPerMeter;		//垂直分辨率，像素/米表示，有符号整数
uint32_t biClrUsed;					//位图实际使用的彩色表中的颜色索引数
														//（设为0的话，则说明使用所有调色板项）
uint32_t biClrImportant;		//说明对图像显示有重要影响的颜色索引的数目
														//如果是0，表示都重要
} BitMapInfoHeader_TypeDef;

28 00 00 00：表示位图信息头结构为54字节
40 01 00 00：表示图像宽度为320像素
E0 01 00 00：表示图像高度为480像素，正数，图像数据是按从图像左下角到右上角排列顺序存放的
01 00：为1
18 00：表示每个像素为24bit
00 00 00 00：表示BI_RGB 图像不压缩
00 08 07 00：表示图像大小460800位
13 0B 00 00：表示水平分辨率为2835像素/米
13 0B 00 00：表示垂直分辨率为2835像素/米
00 00 00 00：表示使用所有调色板项
00 00 00 00：表示都重要

（4）位图数据(bitmap data)

24位BMP文件是，每个像素按BGR排列

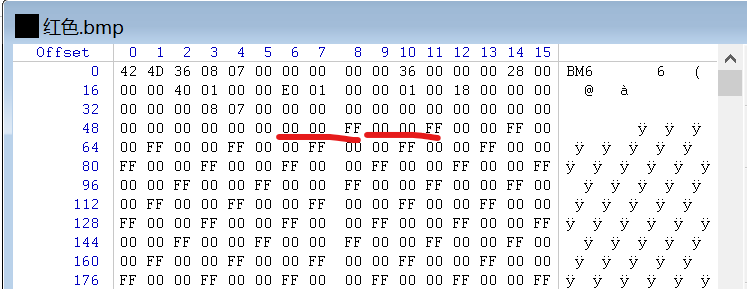

例如红色，00 00 FF

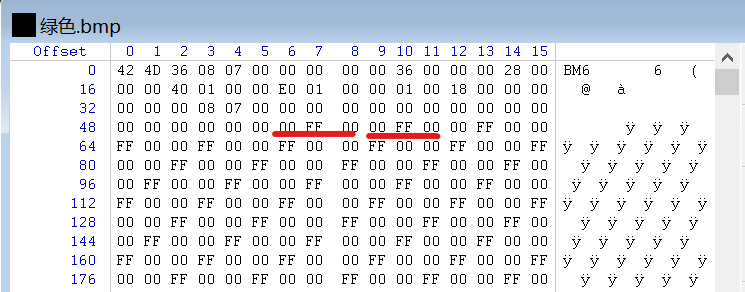

绿色，00 FF 00

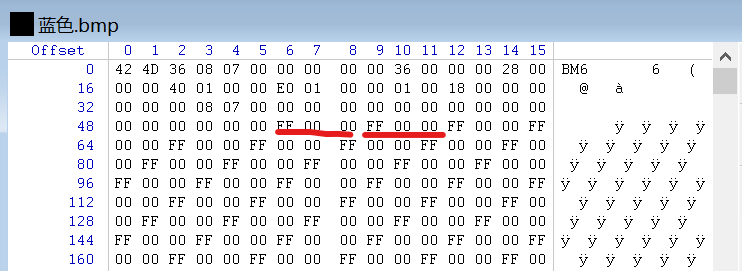

蓝色，FF 00 00

typedef struct tagBitMap
{
uint8_t bfType[2];					//“BM”表示位图类型
uint32_t bfSize;						//文件大小
uint16_t bfReserved1;				//必须设置为0
uint16_t bfReserved2;				//必须设置为0
uint32_t bfOffBits;					//位图数据偏移量
uint32_t biSize;						//位图信息头结构所需字节
uint32_t biWidth;						//图像宽度，单位为像素
int32_t biHeight;						//图像高度，单位为像素
														//正数，表示图像是倒向的，图像数据是从图像左下角到右上角排列的
														//大多数的BMP文件是倒向的位图，也就是说高度值为正数
														//负数，表示图像是正向的
uint16_t biPlanes;					//颜色平面数，设为1
uint16_t biBitCount;				//每个像素比特数，其值为1、4、8、16、24、32
uint32_t biCompression;			//图像数据压缩的类型
														//0 BI_RGB	不压缩
uint32_t biSizeImage;				//图像的大小,字节为单位，
														//单用BI_RGB格式时，可设置为0
int32_t biXPelsPerMeter;		//水平分辨率，像素/米表示，有符号整数
int32_t biYPelsPerMeter;		//垂直分辨率，像素/米表示，有符号整数
uint32_t biClrUsed;					//位图实际使用的彩色表中的颜色索引数
														//（设为0的话，则说明使用所有调色板项）
uint32_t biClrImportant;		//说明对图像显示有重要影响的颜色索引的数目
														//如果是0，表示都重要
} BitMap_TypeDef;

2. 实际颜色

红色

绿色

蓝色
