RS232与RS485的比较

目录

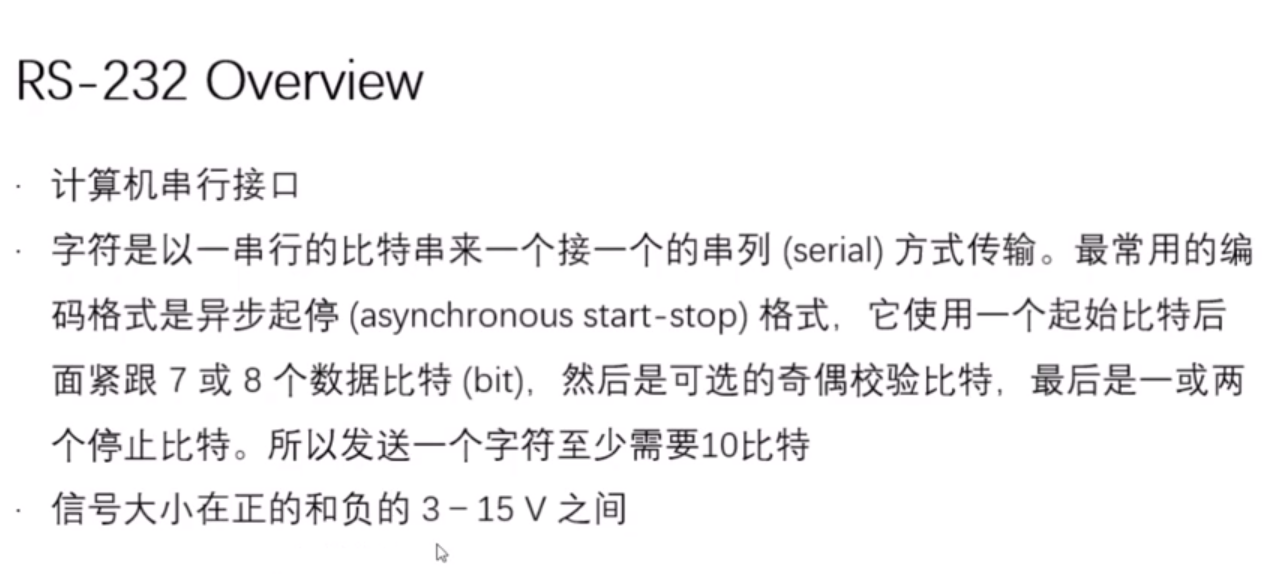

一、RS232

最长传输距离15m
在这里插入图片描述

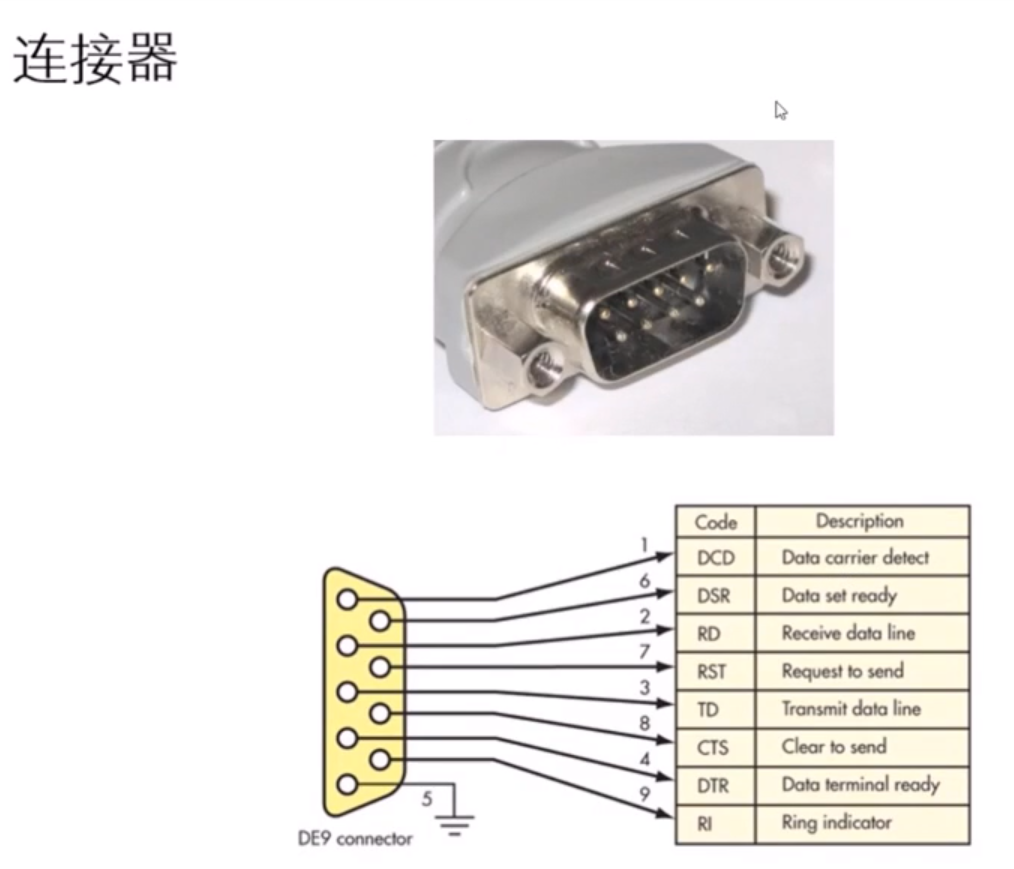

1、连接器

D型9针接口，最常用的接口是2，3，5
在这里插入图片描述

2、线缆：三条线

接收，发送，信号地

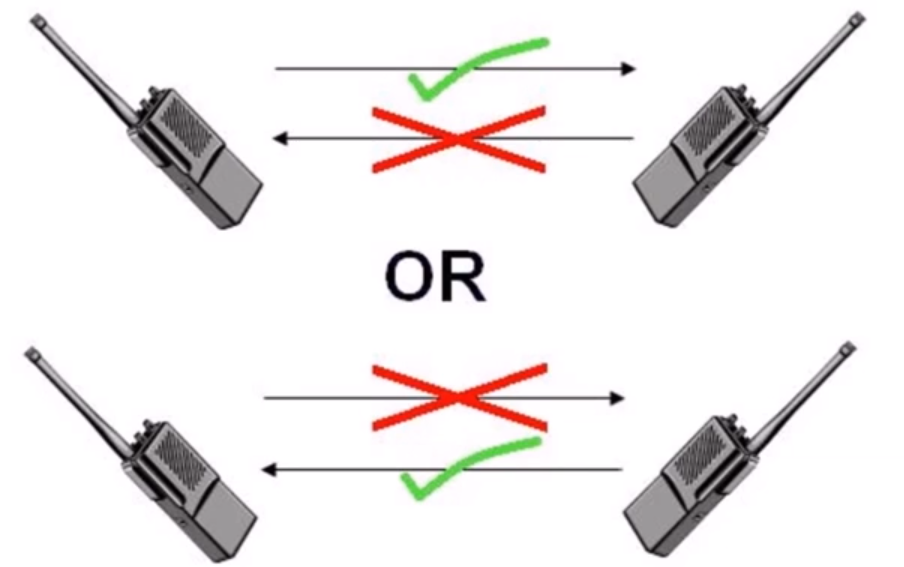

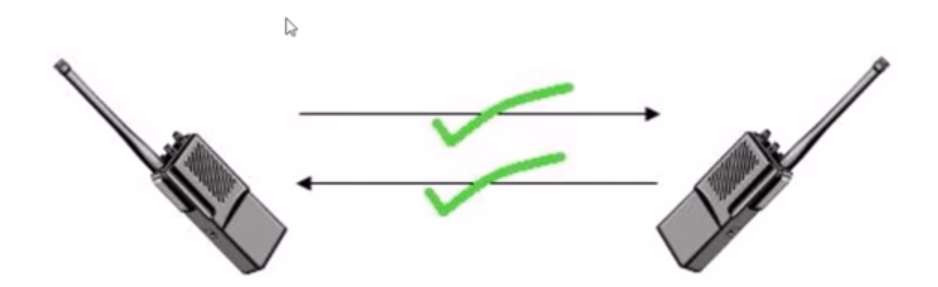

3、数据传输（半双工或全双攻）

支持全双攻（full-duplex），
传输方式是单端对地
在这里插入图片描述

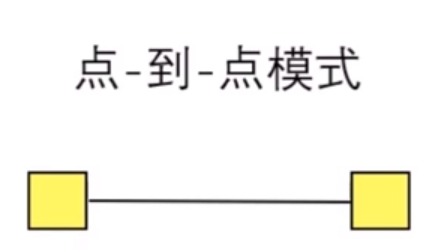

4、网络拓扑

  • 点对点
  • 最多两个设备
    在这里插入图片描述

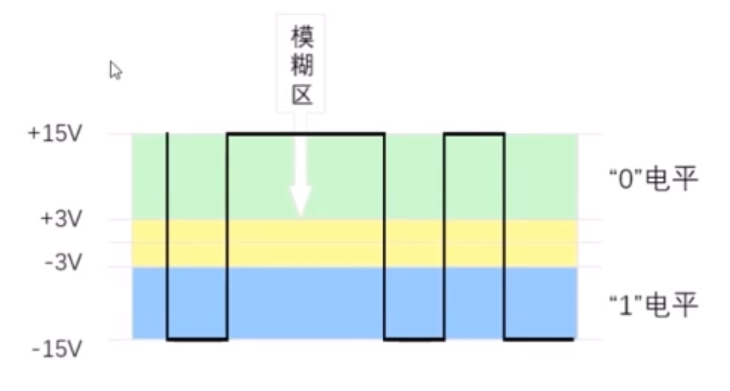

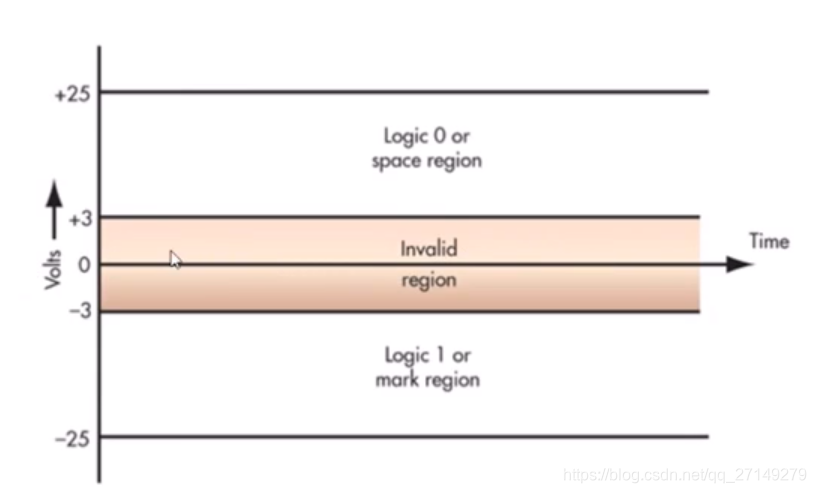

5、信号

在这里插入图片描述
如上图，

  • 电压+3到+25V，表示机器语言中的逻辑0
  • 电压-3到-25V表示机器语言中的逻辑1
  • 电压-3到+3V 是无效信号

6、波形示例

在这里插入图片描述

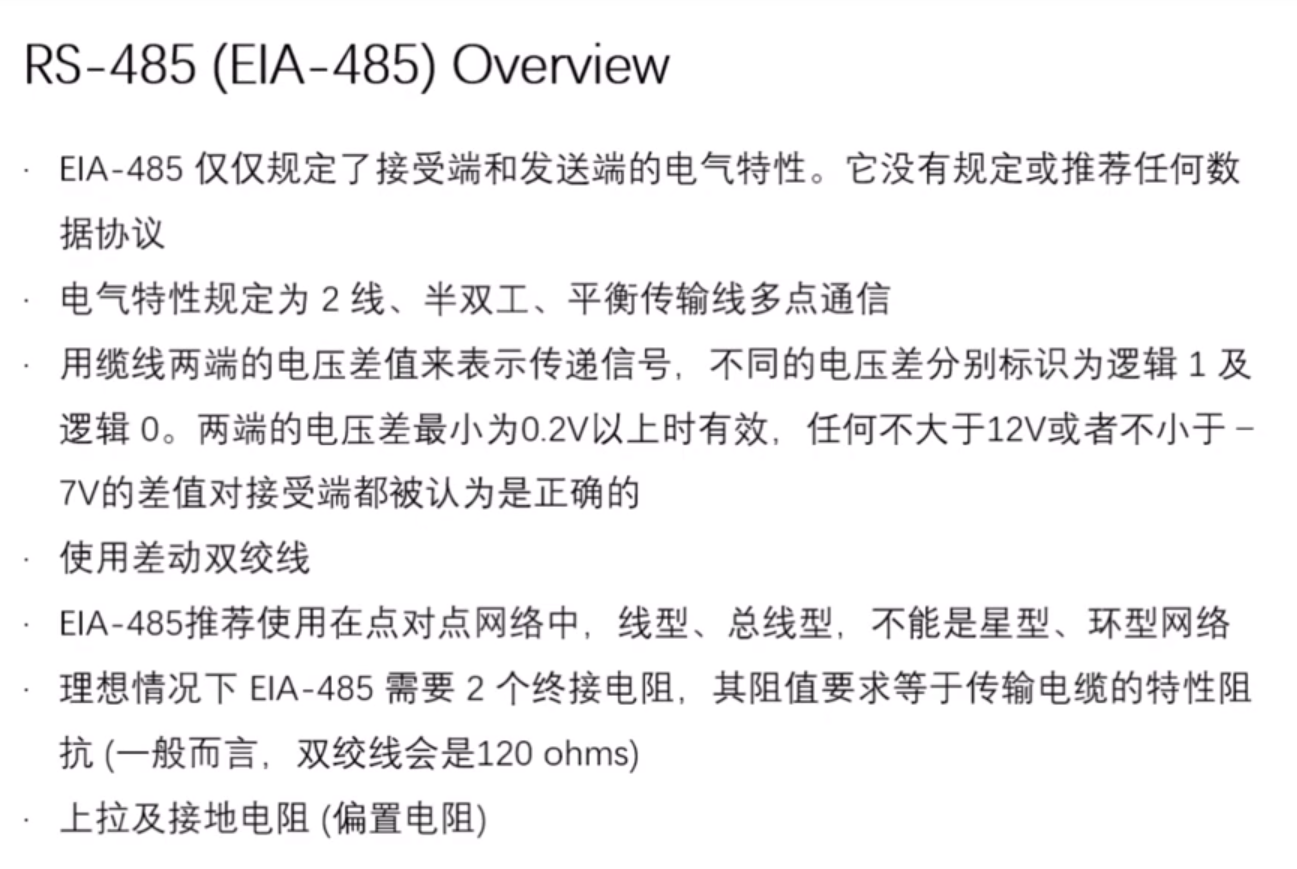

二、RS485

通讯距离1200米
在这里插入图片描述

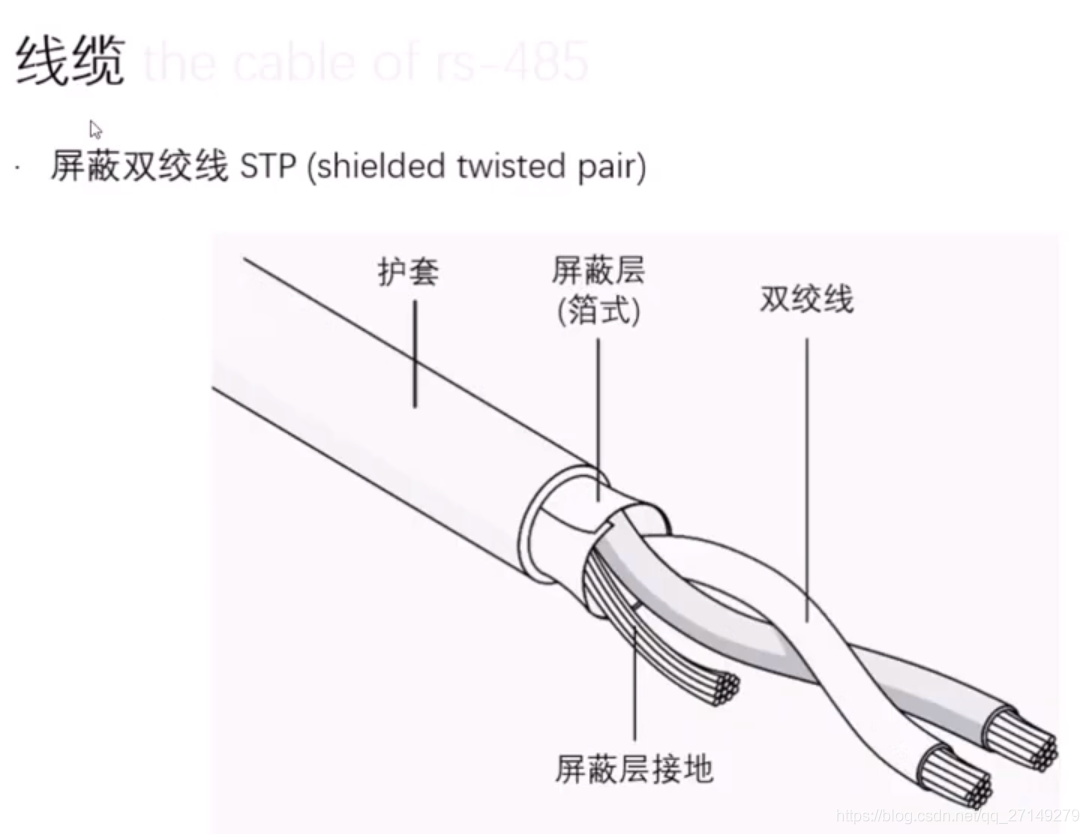

1、线缆：屏蔽双绞线

线较短时也可不用屏蔽线，屏蔽线需一端接地
在这里插入图片描述

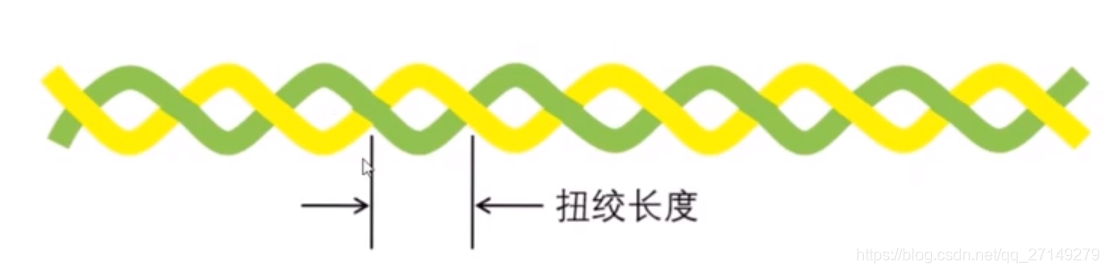

2、双绞线规格

在这里插入图片描述
扭绞长度很重要，越小，抗干扰能力越强，如果遇到干扰较强的情况，可自己重新绞线，将扭绞长度变短

3、数据传输（半双工或全双攻）

常用方式为半双工
传输方式为两线差分
在这里插入图片描述
采用4线连接时，可实现全双工

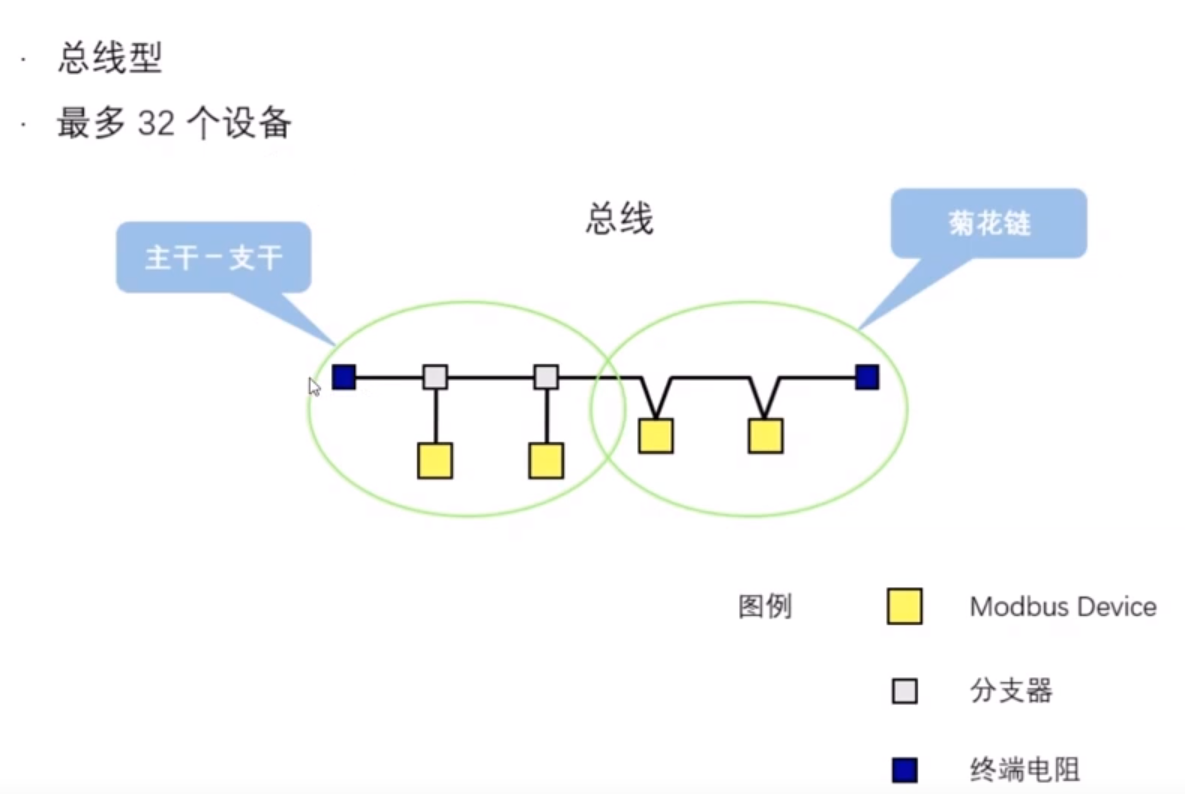

4、网络拓扑

在这里插入图片描述

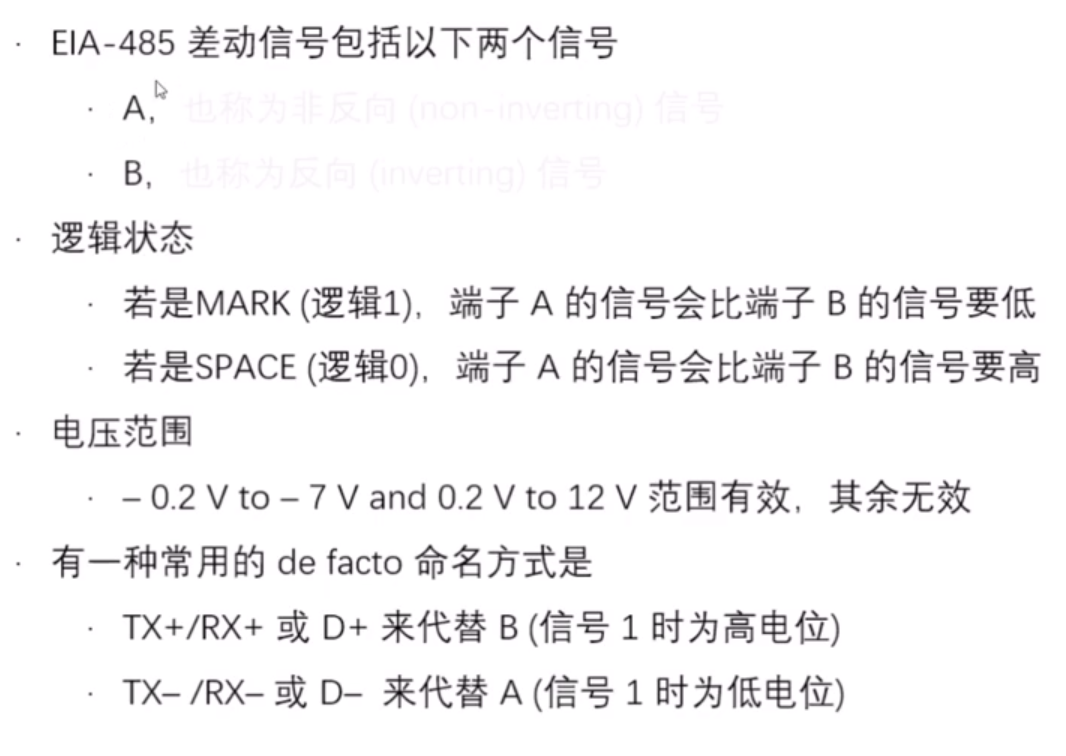

5、信号

在这里插入图片描述

AB线：
当电压A高于B，此时为负，记成-0.2V to -7V
当电压B高于A，此时为正，即0.2V to 12V

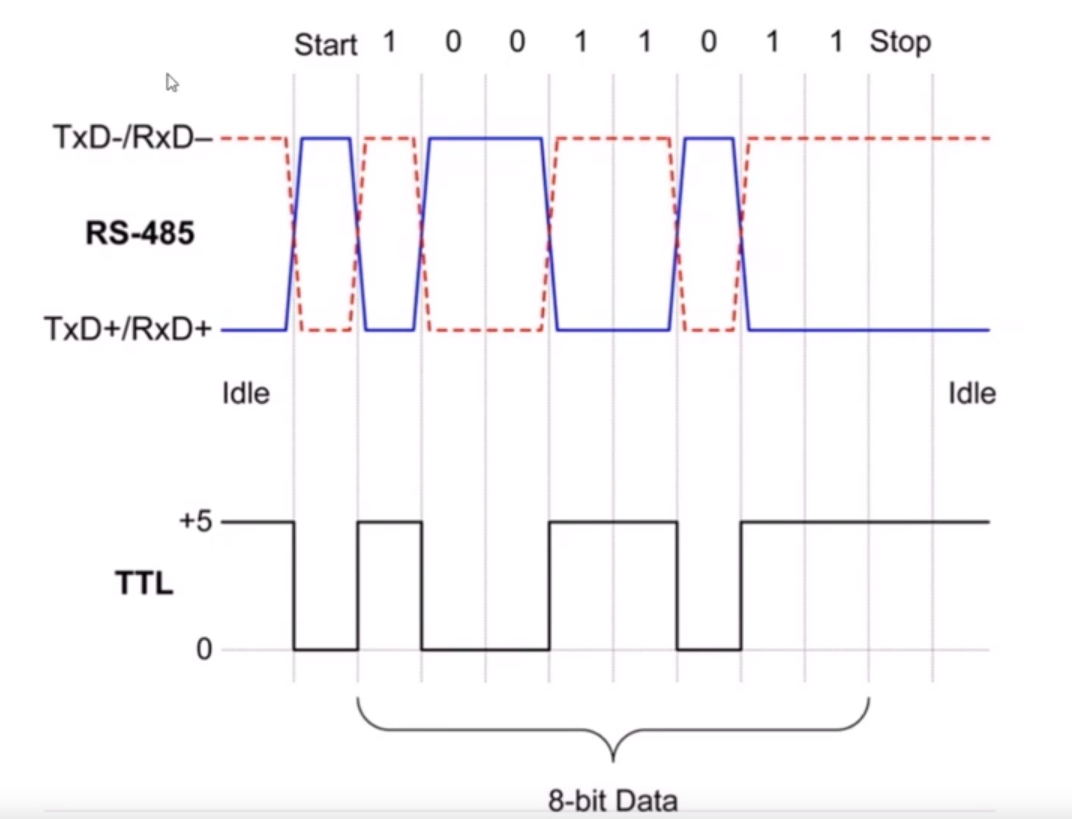

6、波形示例

在这里插入图片描述

采用AB两条线的差分电压来表示，即用虚线与实线之间的差值来表示，其幅度与TTL比较类似

【总结】

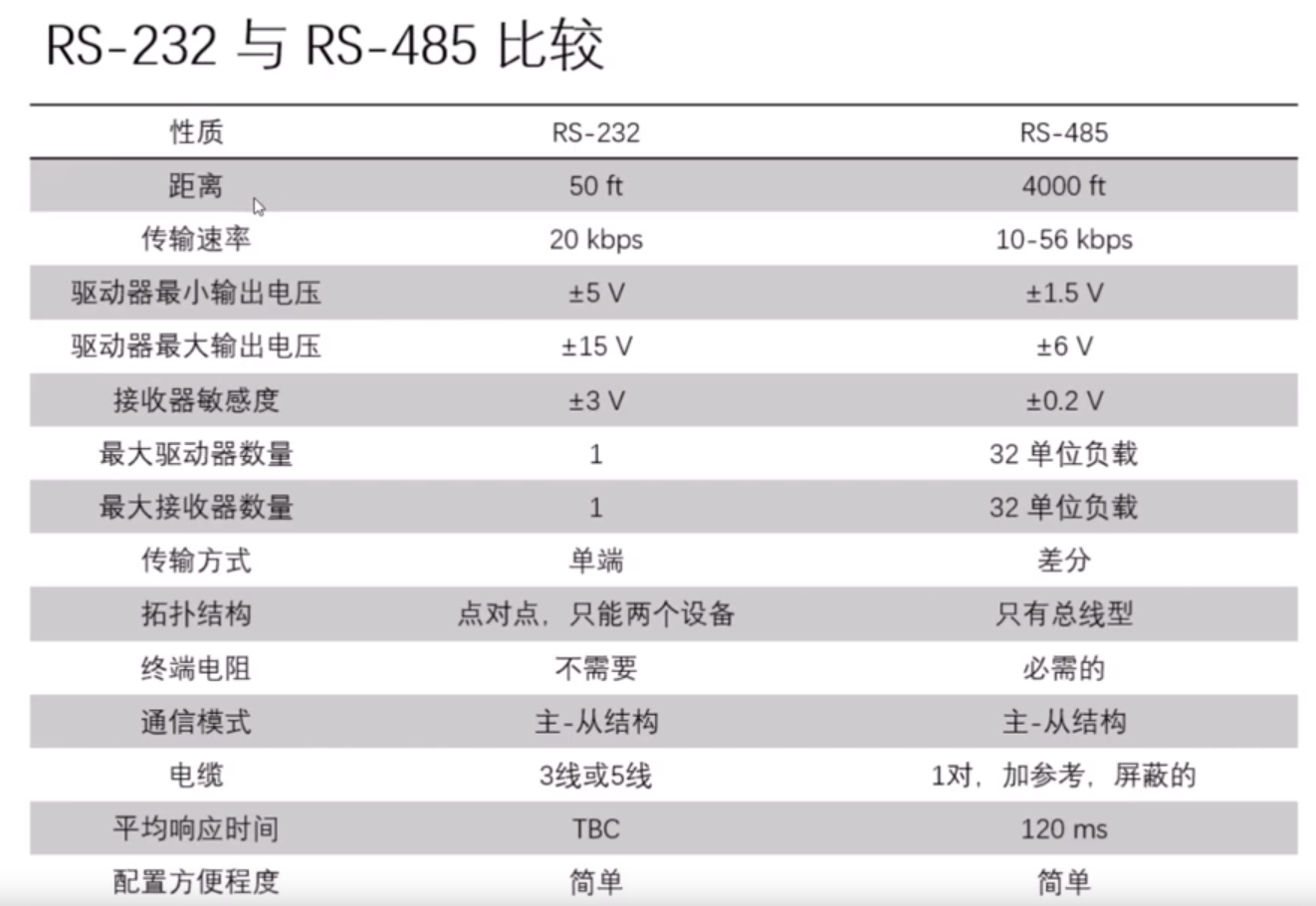

RS-232与RS485比较：

1、不同点

在这里插入图片描述

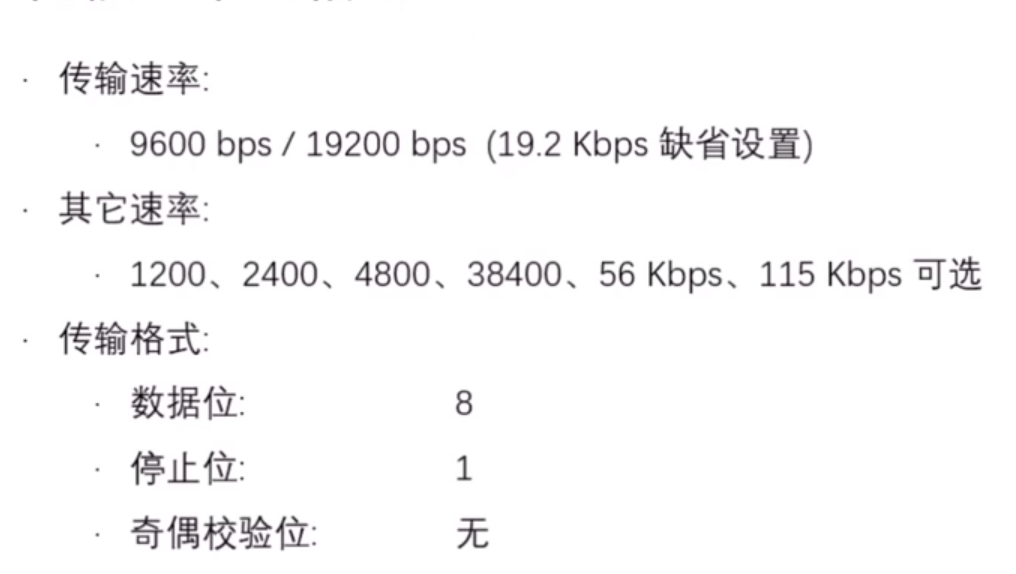

2、共同点（传输速率与格式）

在这里插入图片描述
通常而言，通讯不稳定时，要降低传输速率，可能可以达到稳定
传输格式通常是8个数据位，1个停止位，0个校验位，即N81
