静态路由实验

                             静态路由实验
                                        ------焦头烂额的开始

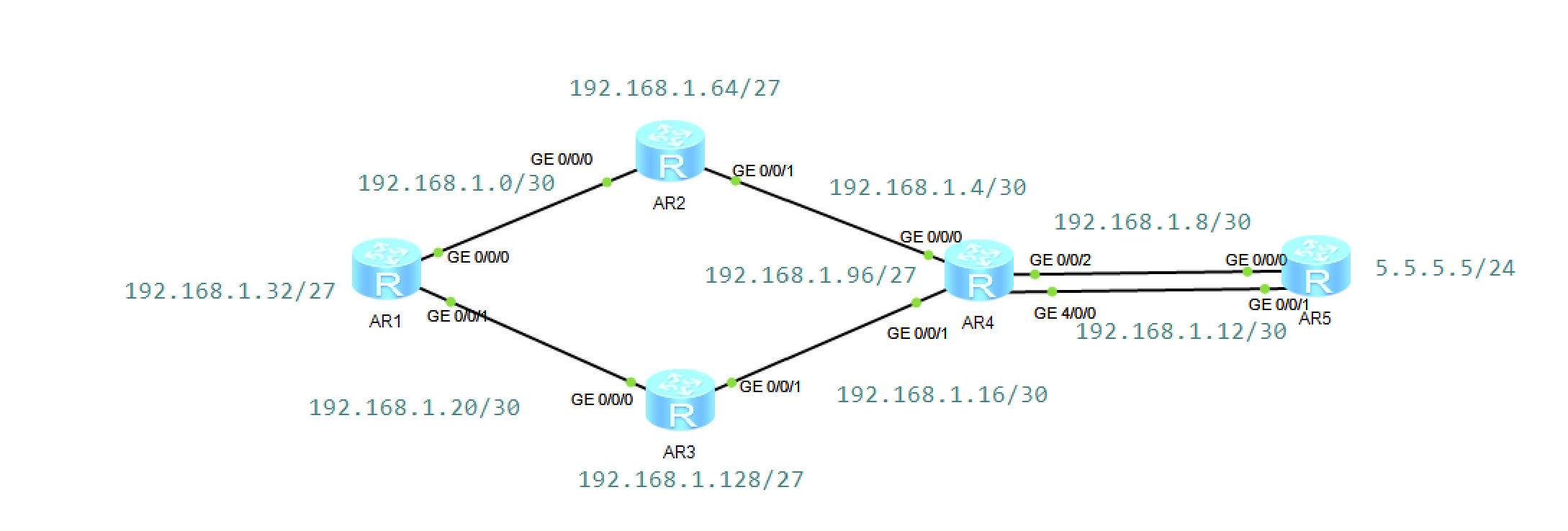

在这里插入图片描述
实验要求:

  1. 全网所有网段都基于192.168.1.0/24划分所得
  2. R1-R4每台设备均有两个环回
  3. 全网可达
  4. 尽量减少路由条目,且防止环路
  5. R5的环回5.5.5.5/24不能出现在其他设备的路由表中
  6. 按照图中所示,做浮动静态路由

思路:将192.168.1.0/24借三位化为:192.168.1.0/27
R1 ~R4的环回地址:

  1. R1:192.168.1.32/27
  2. R2:192.168.1.64/27
  3. R3:192.168.1.96/27
  4. R4:192.168.1.128/27
    有题目可知R1~R4具有两个环回:
    R1:192.168.1.33/28
    192.168.1.49/28
    R2:192.168.1.65/28
    192.168.1.81/28
    R3:192.168.1.129/28
    192.168.1.145/28
    R4:192.168.1.97/28
    192.168.1.113/28
    好了环回配置完成:感觉好像离目标又近了一点点
    嘻嘻,想屁吃 ,接着来在这里插入图片描述

接口地址:
R1:G0/0/0:192.168.1.1/30
G0/0/1:192.168.1.21/30
R2:G0/0/0:192.168.1.2/30
G0/0/1:192.168.1.5/30
R3:G0/0/0:192.168.1.22/30
G0/0/1:192.168.1.17/30
R4:G0/0/0:192.168.1.6/30
G0/0/1:192.168.1.18/30
G0/0/2:192.168.1.9/30
G4/0/0:192.168.1.13/30
R5: G0/0/0:192.168.1.10/30
G0/0/0:192.168.1.14/30
实验正式开始:

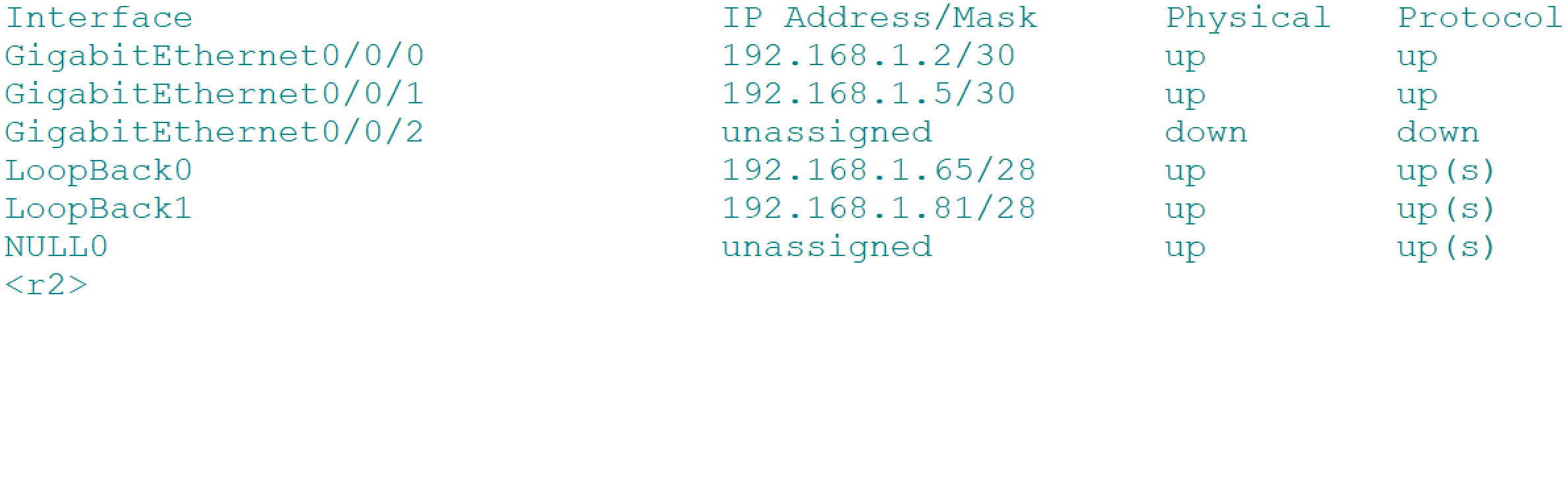

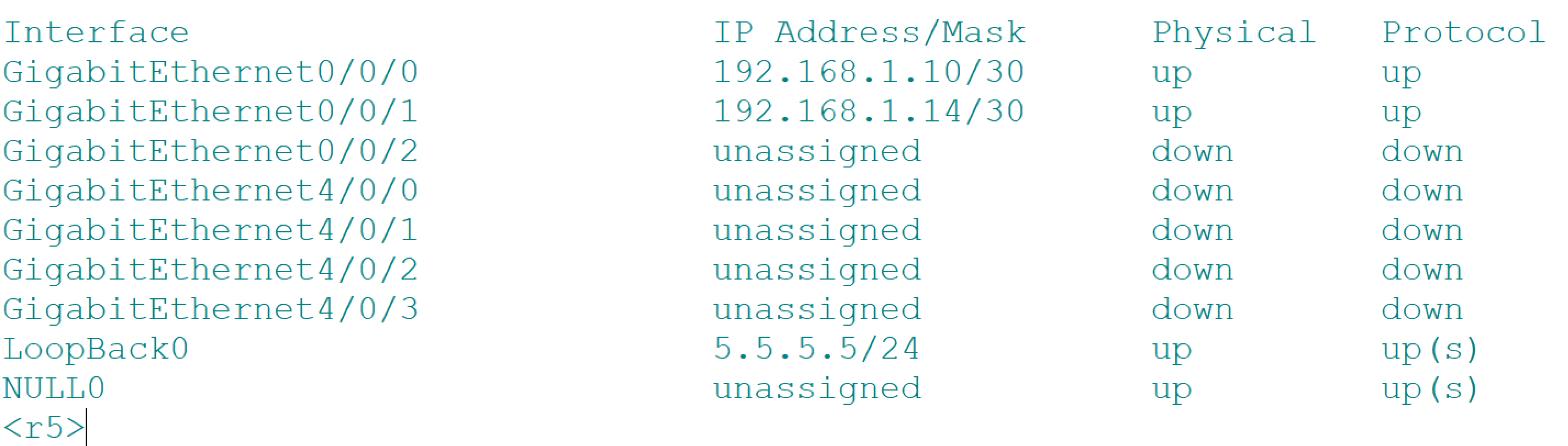

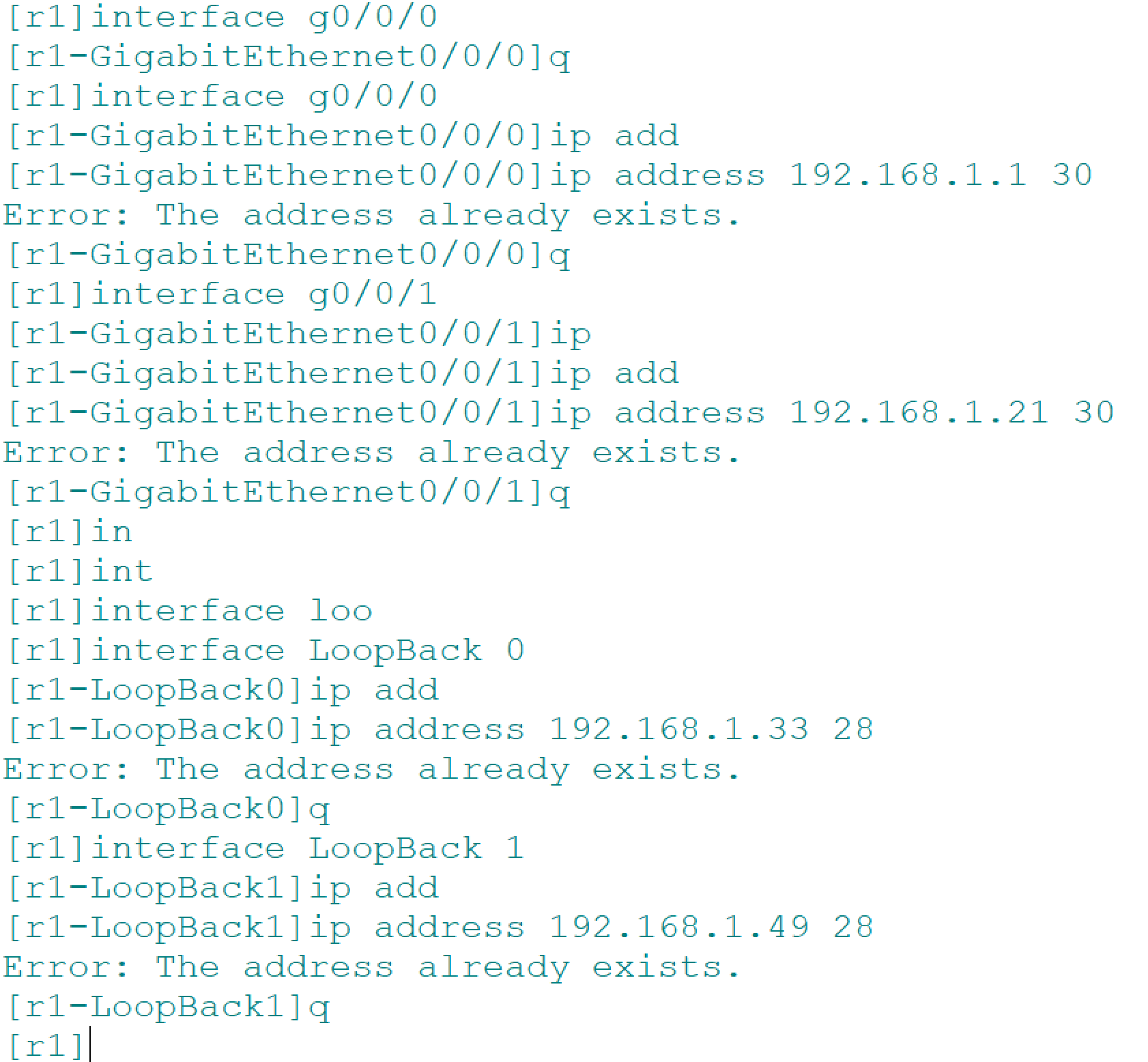

各个路由器配置的IP地址、环回地址如下:
在这里插入图片描述
注:因本实验做过,仅展示步骤,其中"Error:"的内容忽略
相同的步骤,完成R2 R3 R4 R5
在这里插入图片描述

在这里插入图片描述

完成了以上步骤最重要的事情可不能忘了:**

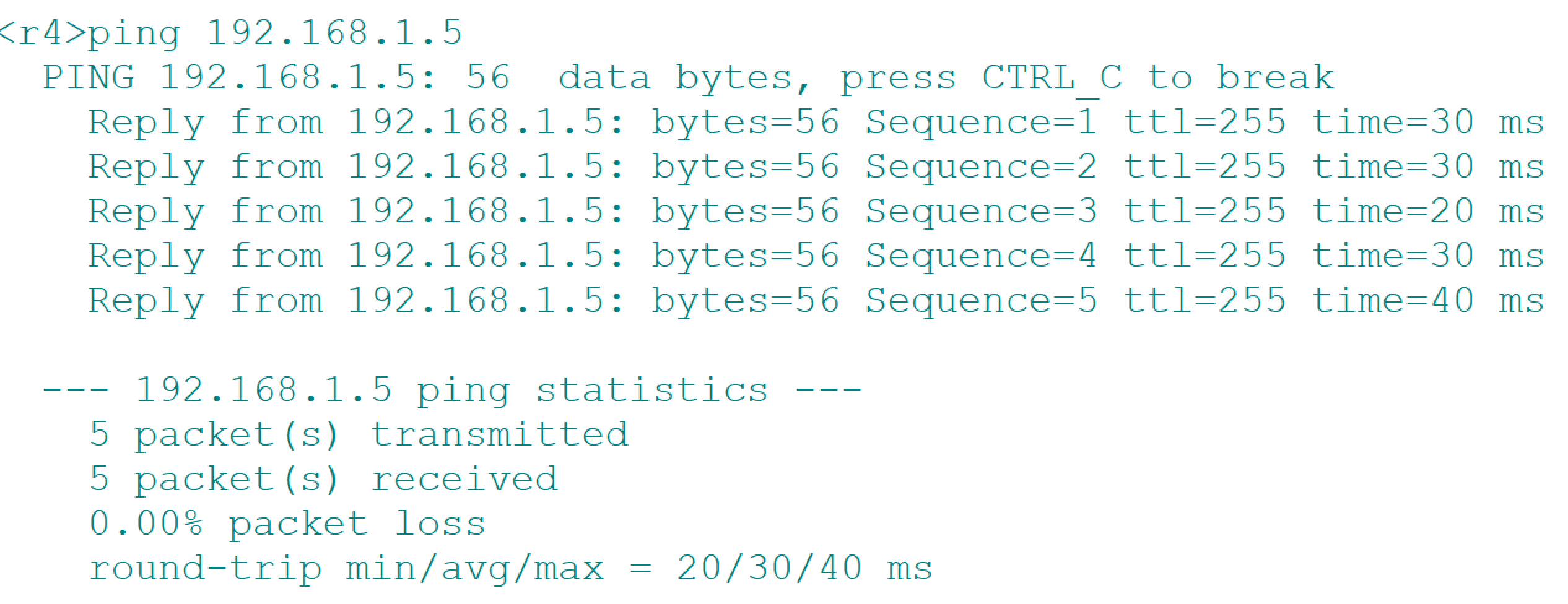

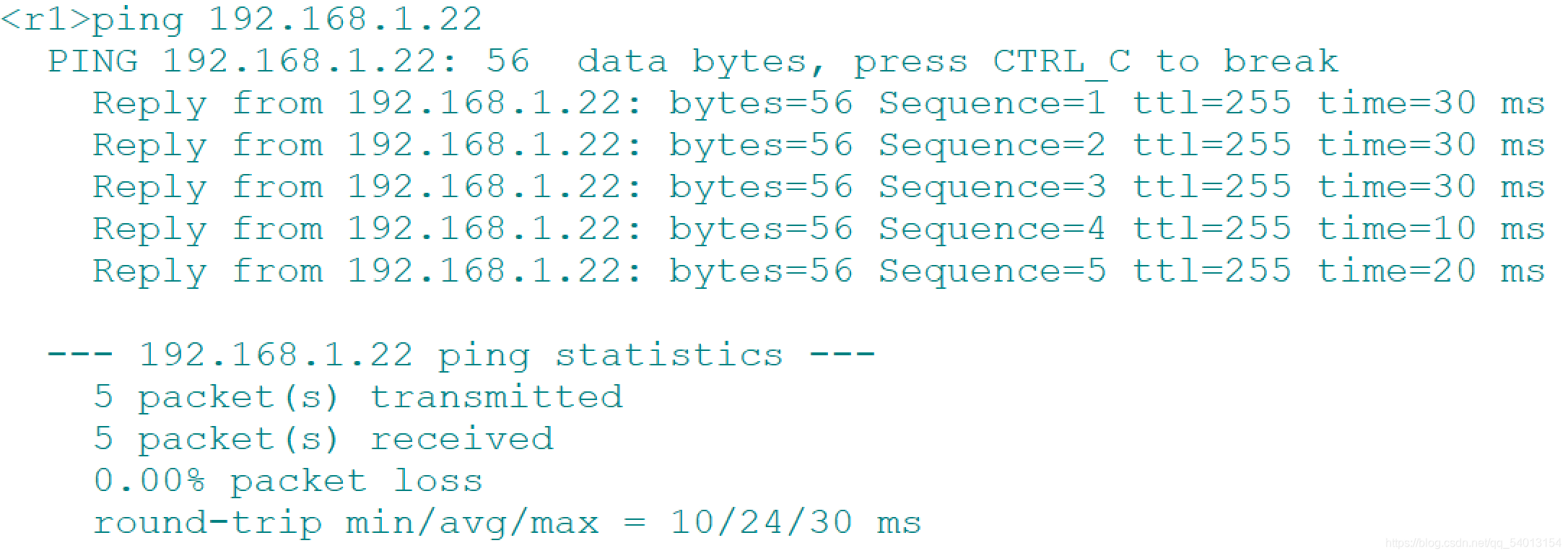

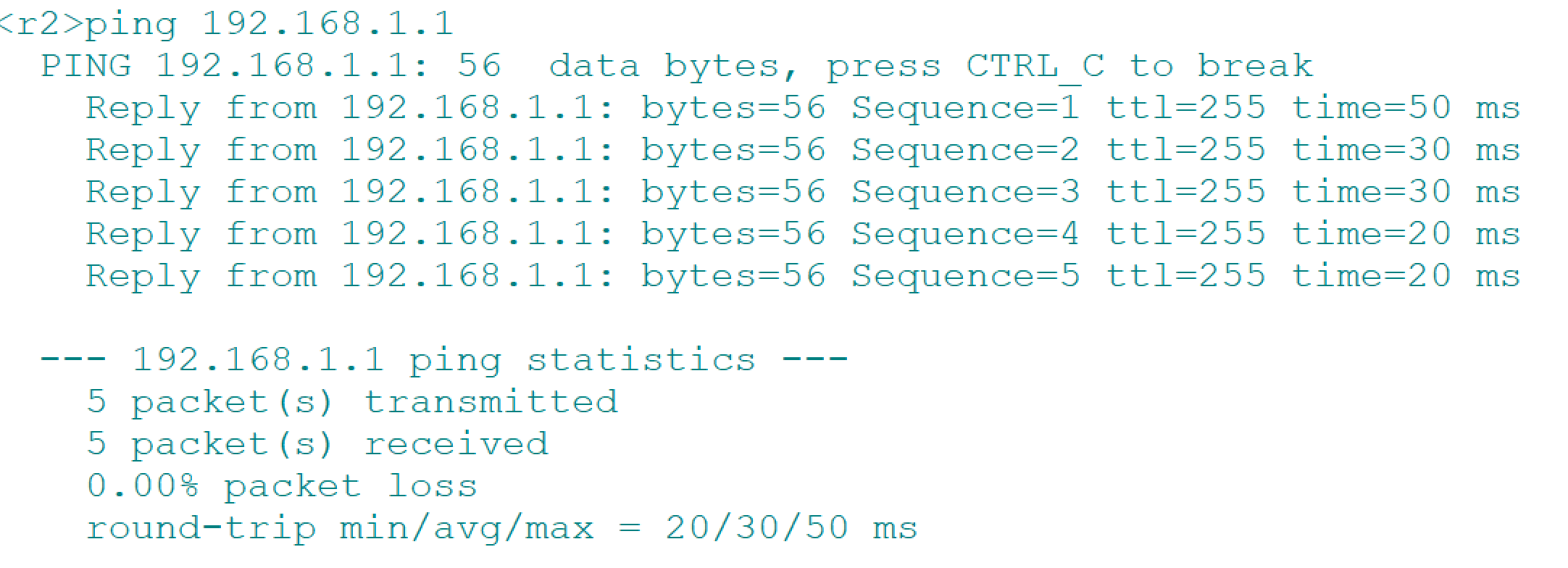

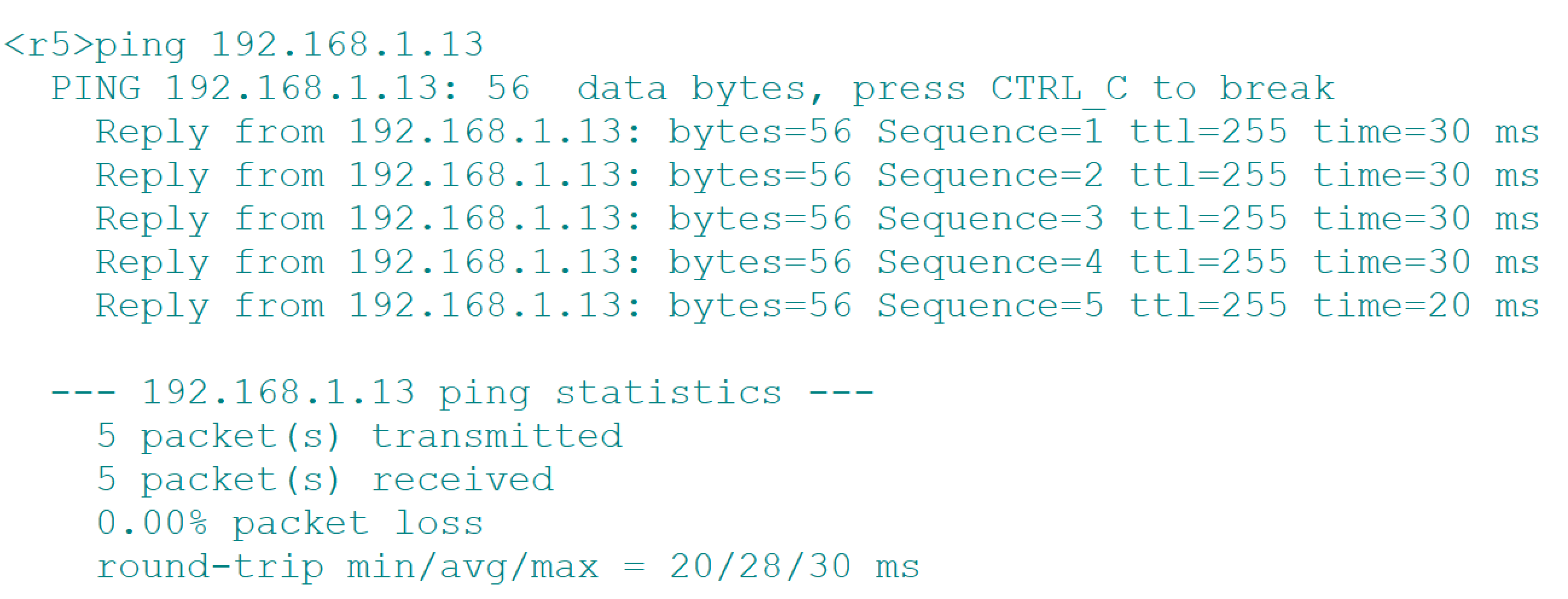

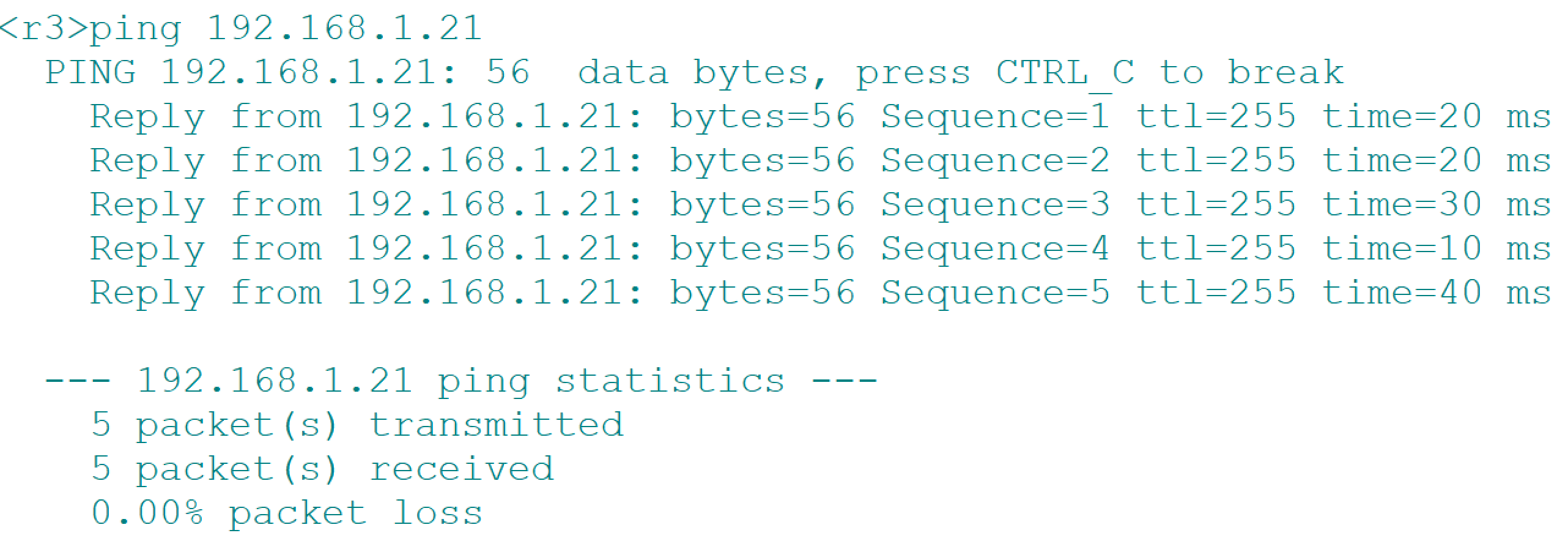

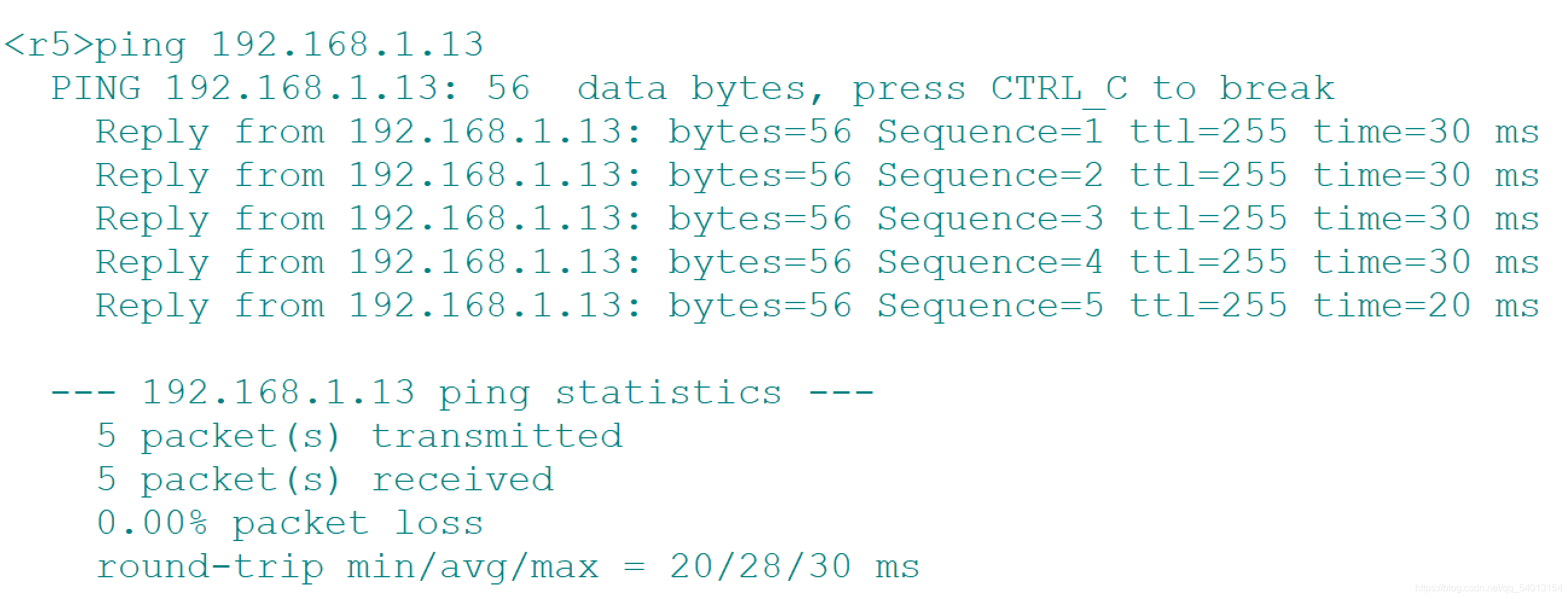

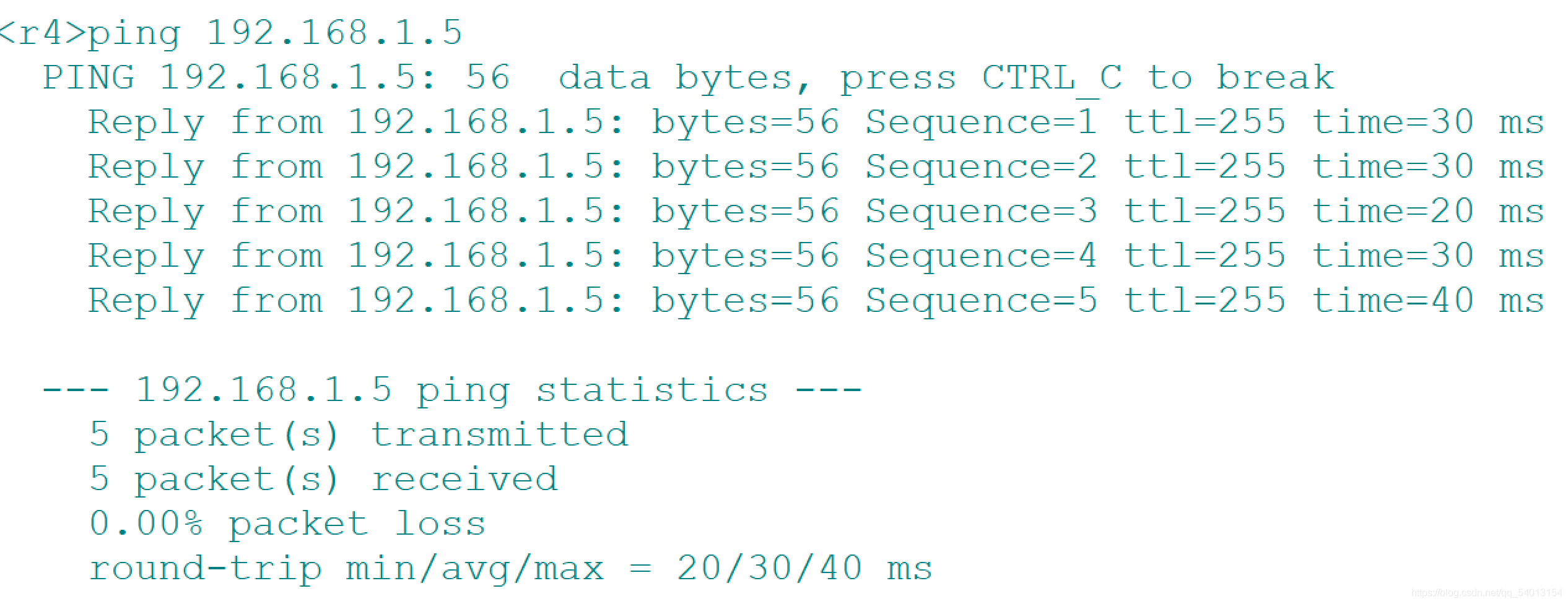

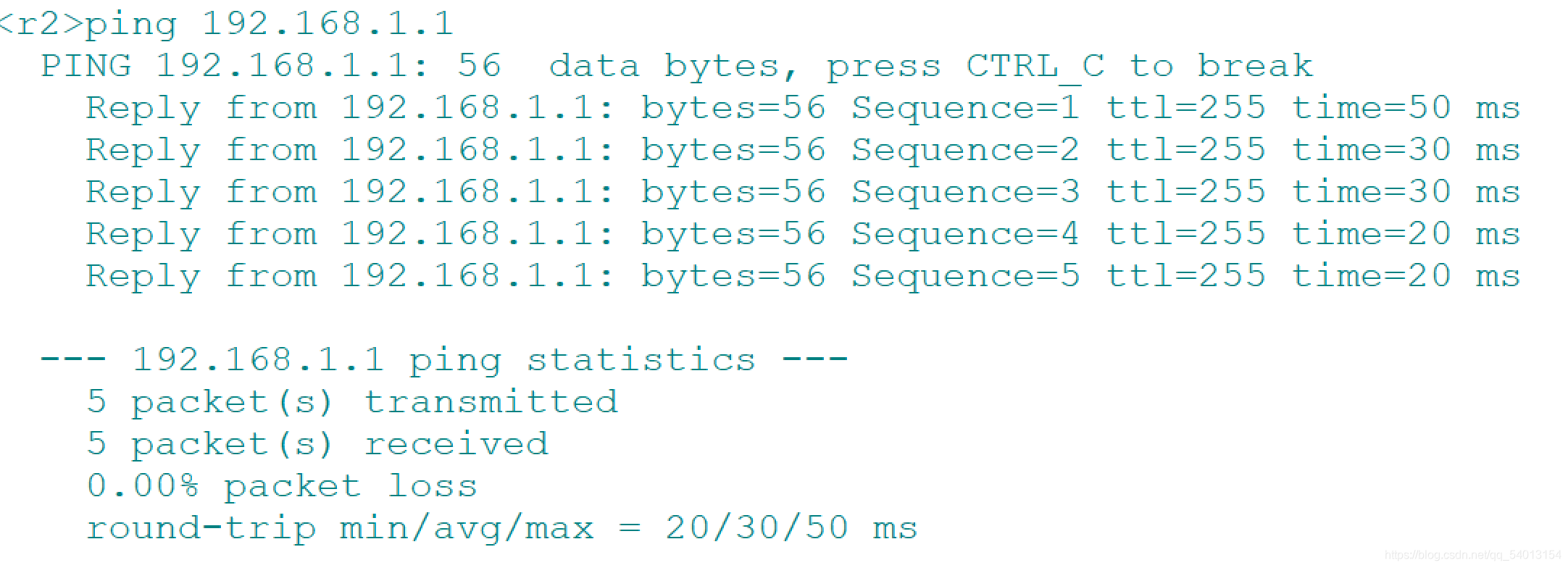

ping它:直连接口在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

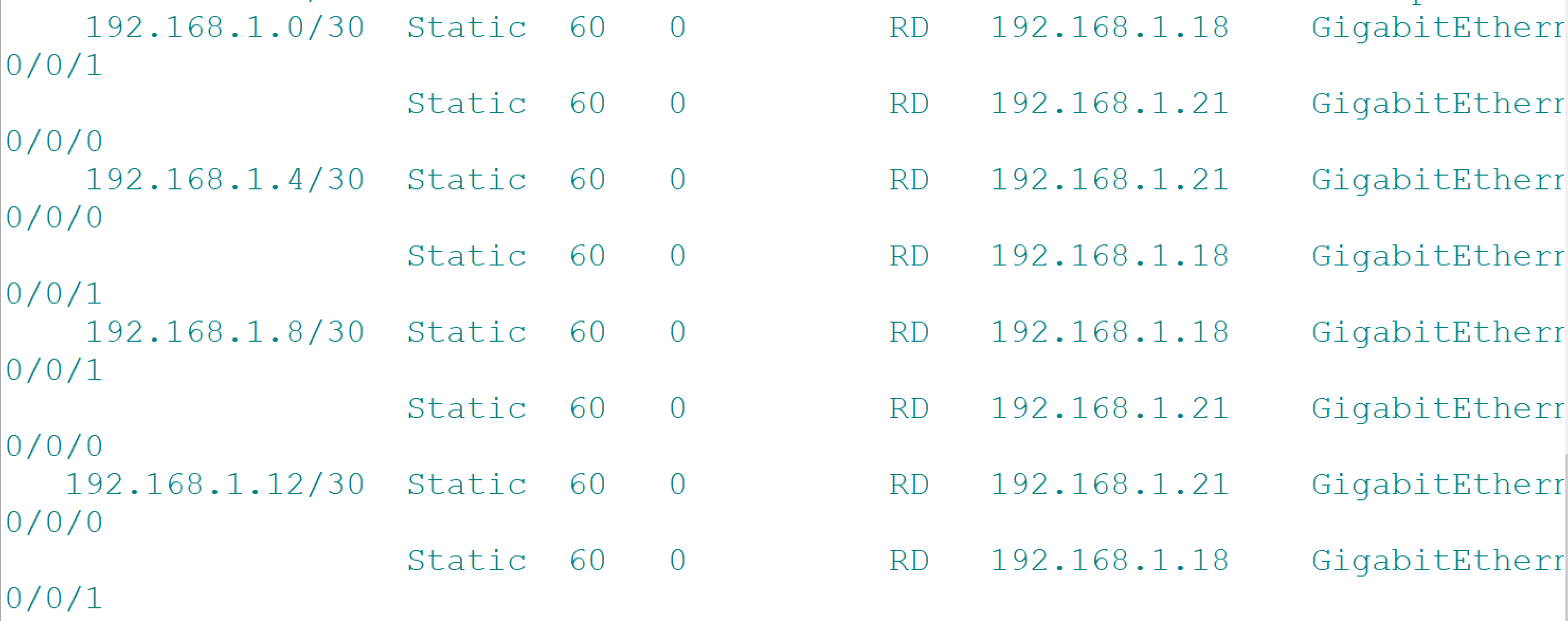

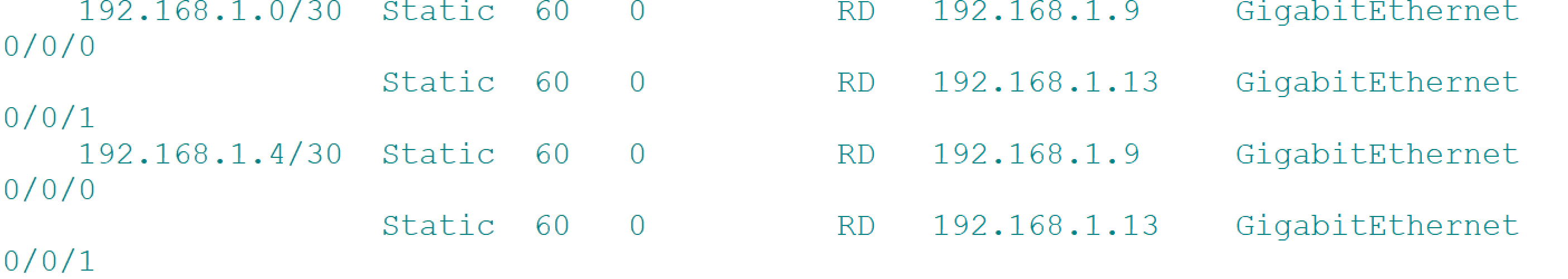

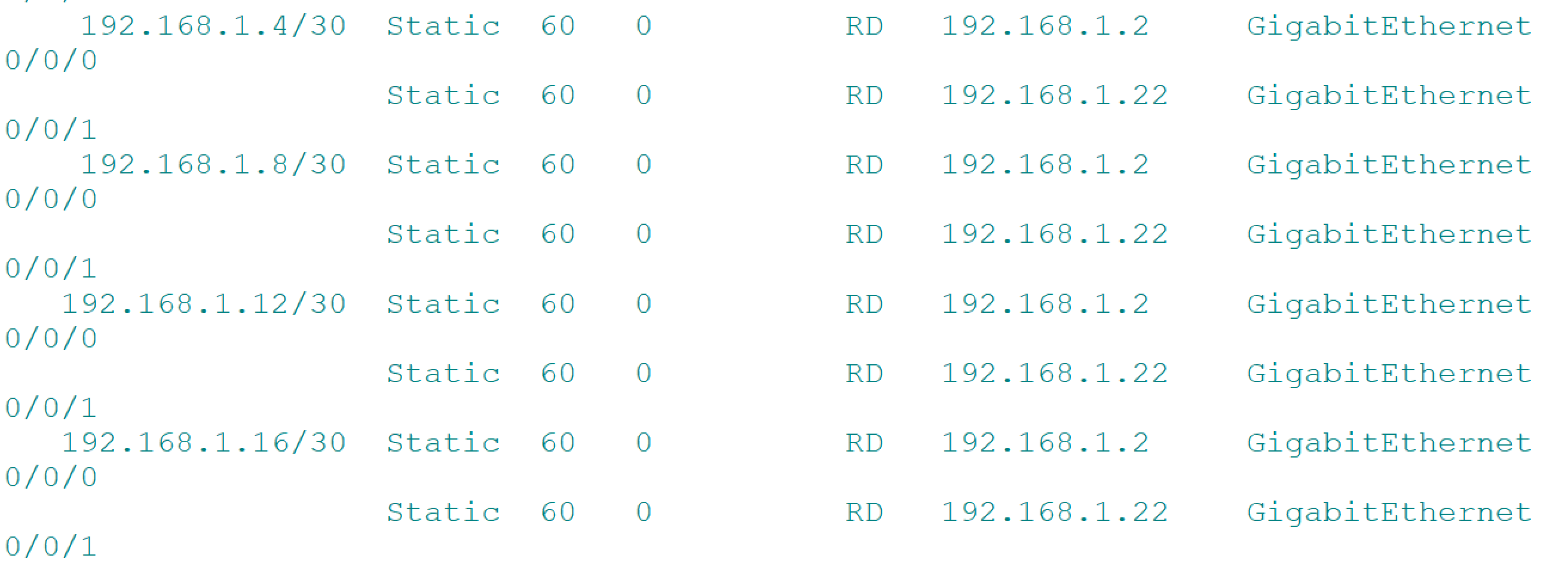

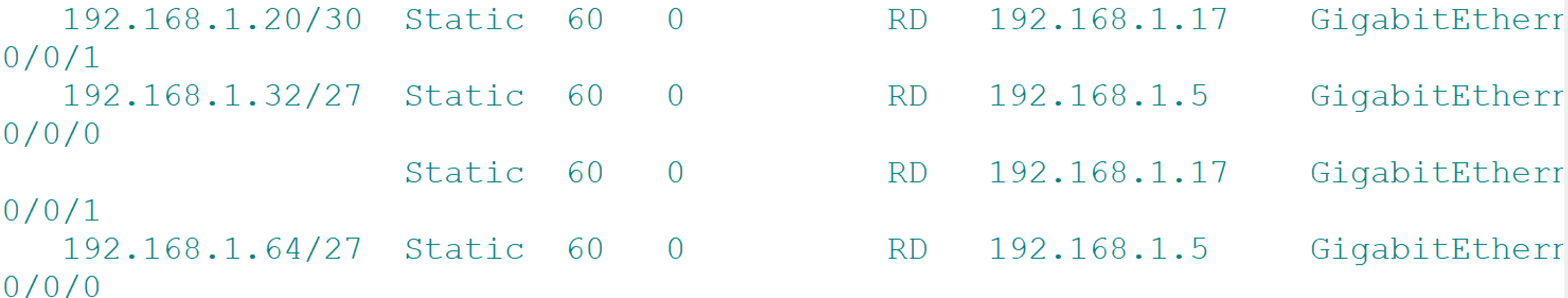

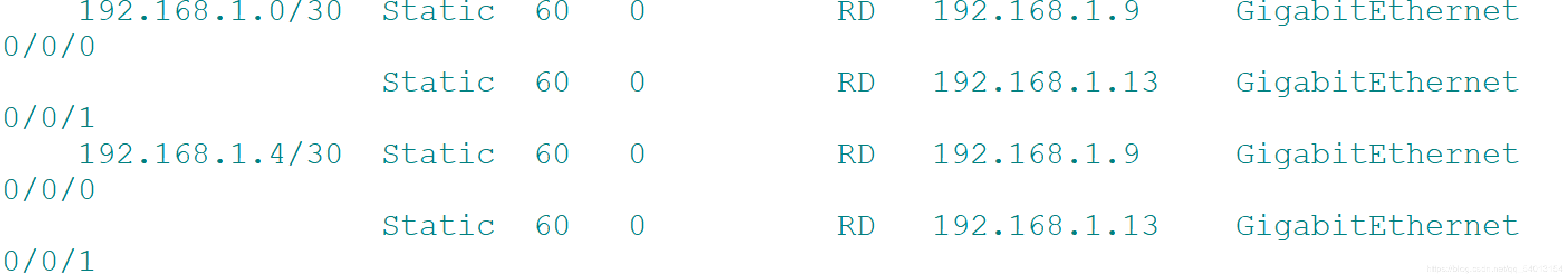

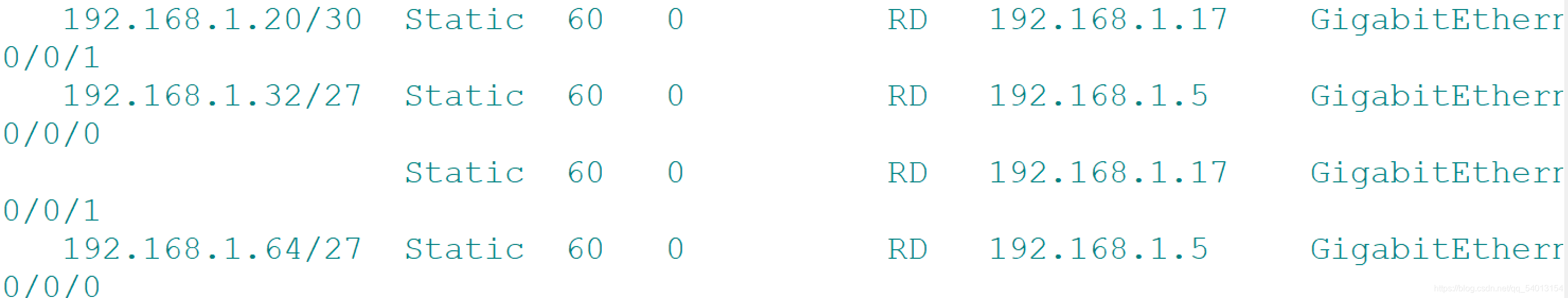

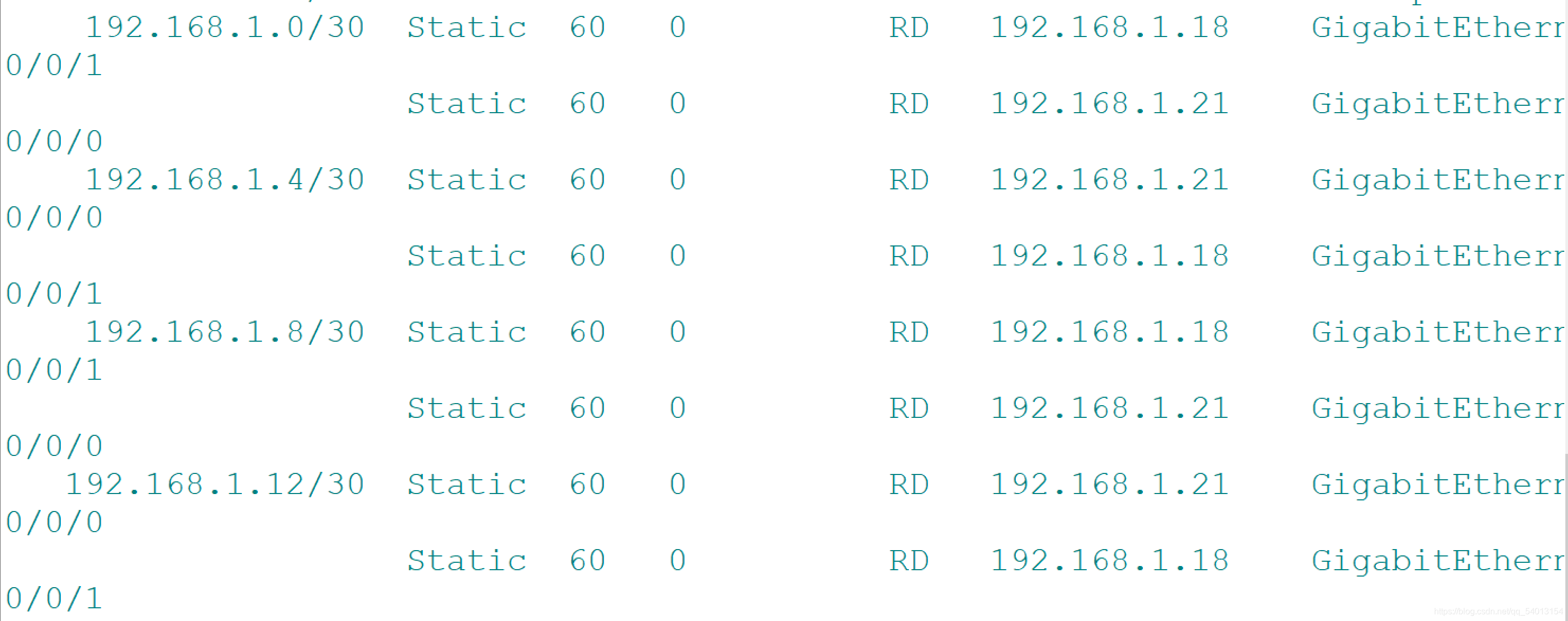

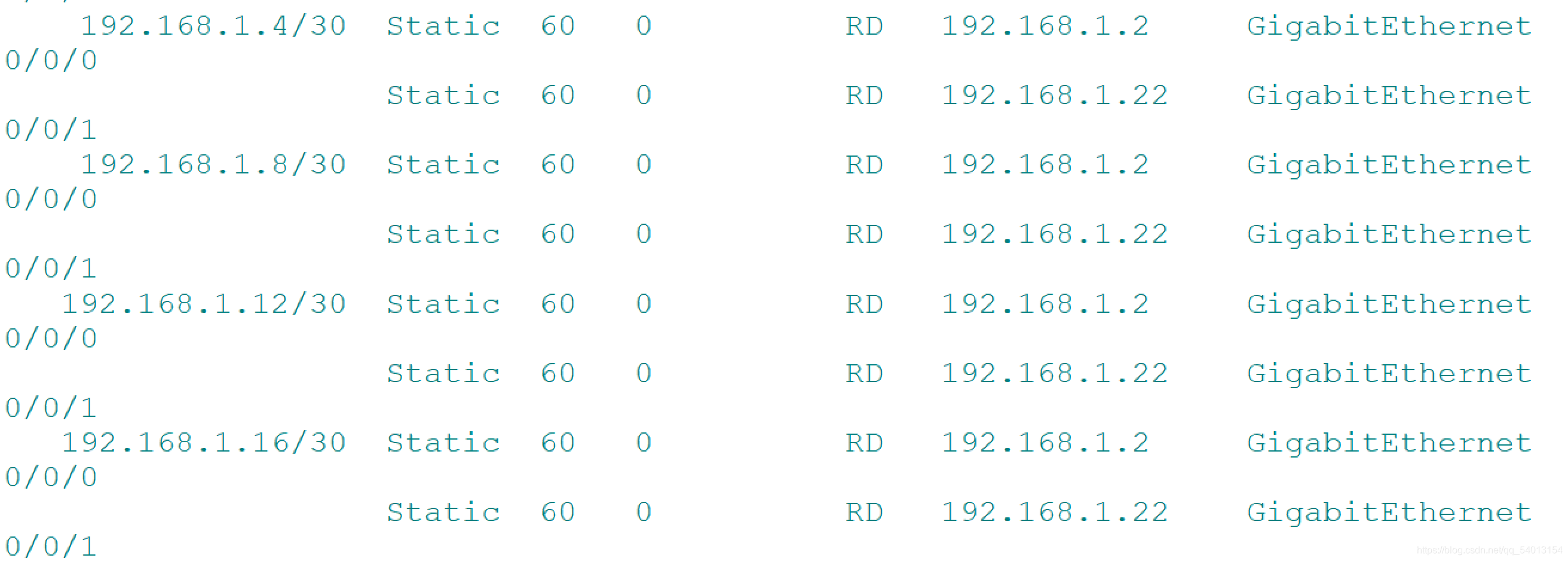

写静态路由:IP route-static 192.168.1.0 30 192.168.1.5
未知网段 下一跳
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
配缺省
R1:
IP routing-static 0.0.0.0 0 192.168.1.2
ip routing-static 0.0.0.0 0 192.168.1.22
R2:
ip routing-static 0.0.0.0 0 192.168.1.6
R3:
ip routing-static 0.0.0.0 0 192.168.1.17
R4:
ip routing-static 0.0.0.0 0 192.168.1.10
ip routing-static 0.0.0.0 0 192.168.1.14
**

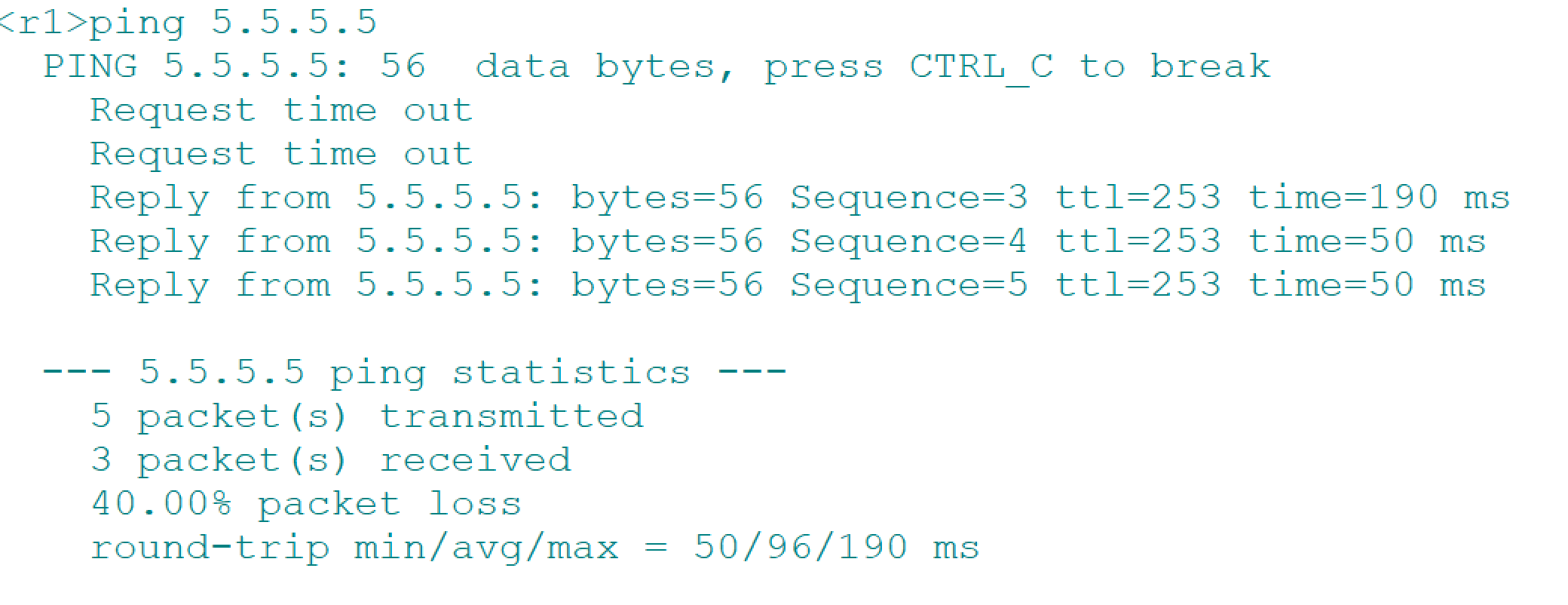

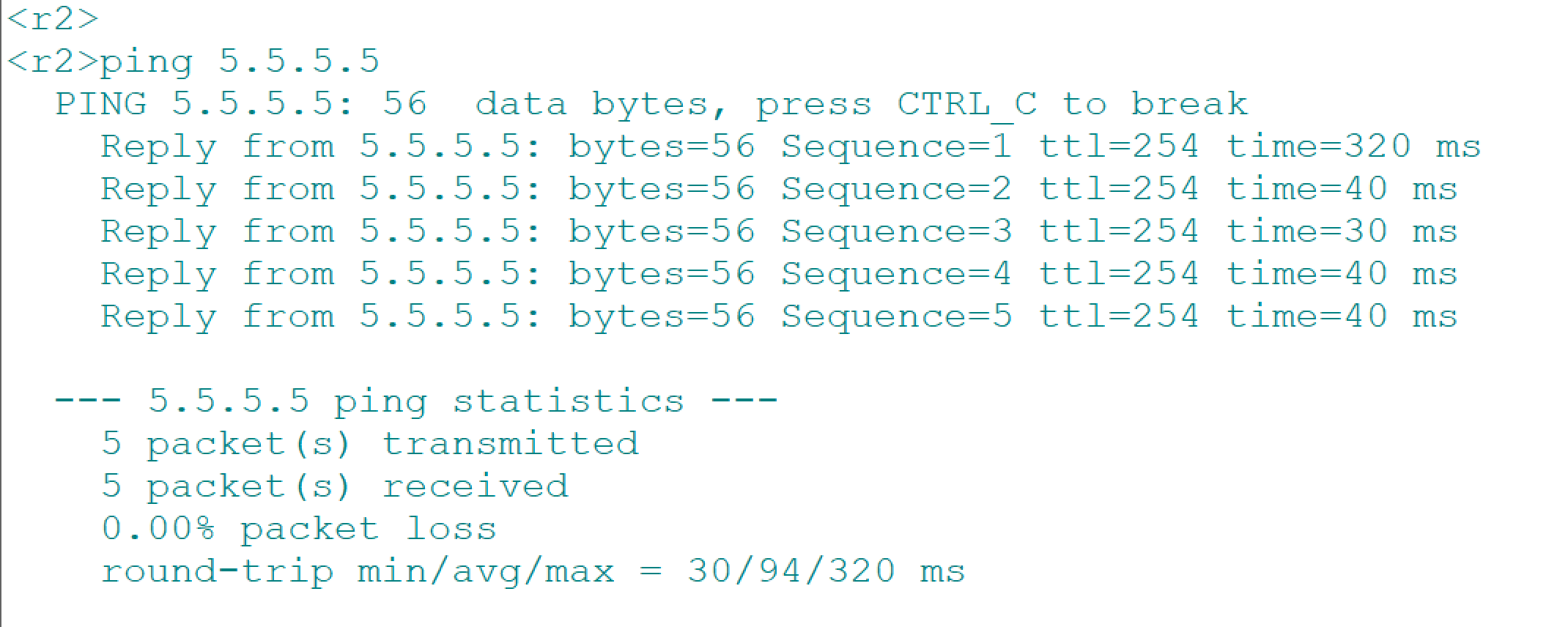

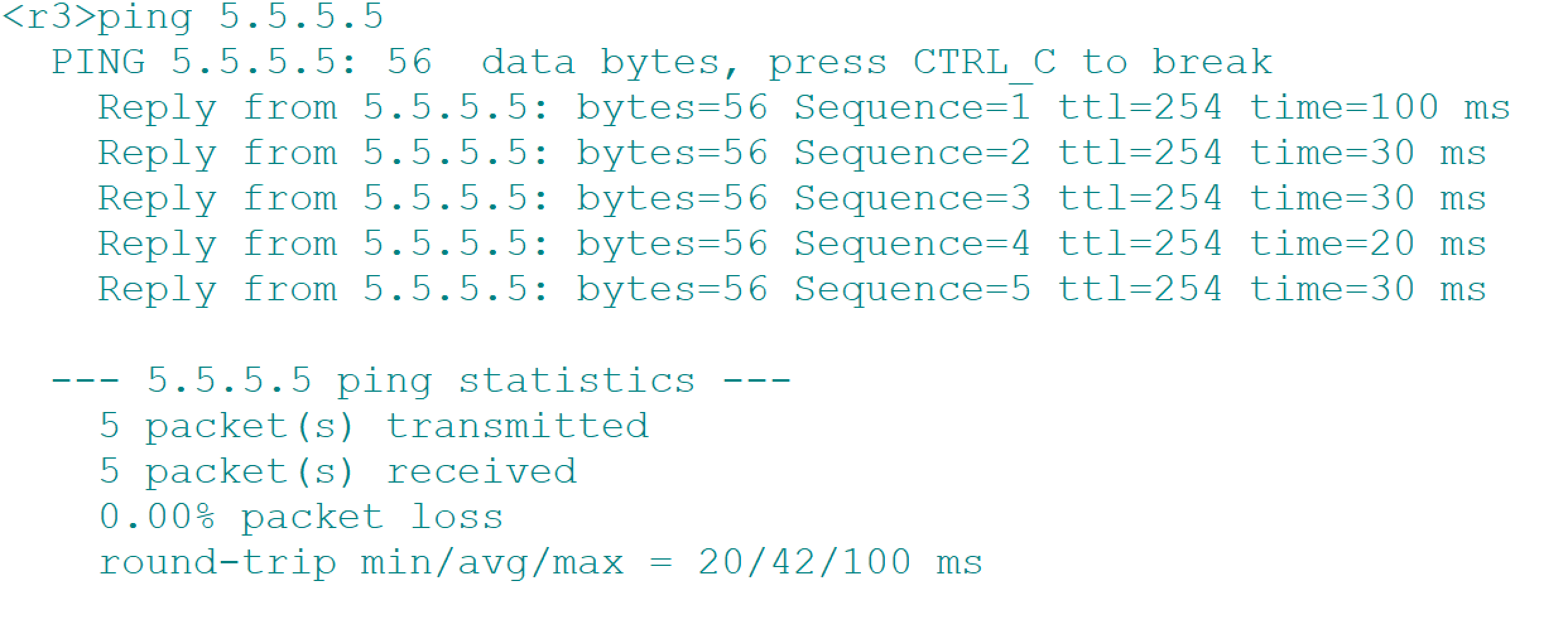

那下一步呢?

**在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

**

全剧终

**
