一、适用范围
本文档适合大彩PM系列串口屏产品使用。
二、开发环境版本
1 VisualTFT软件版本：V3.0.1.1112及以上的版本。
2 串口屏硬件版本：M系列固件 >= V6.3.257.00。
三、概述
本例程中，介绍4G的HTTP下载的应用，通过下载图片、视频、音频说明下载流程。
四、参考资料
1 《LUA 脚本API V1.4》可通过以下链接下载物联型开发包获取:
http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html
2 《LUA基础学习》可通过以下链接下载物联型开发包获取:
http:/www.gz-dc.com/index.php?s=/List/index/cid/19.html
3 LUA脚本初学者可以通过下面链接进行学习。
http://www.runoob.com/lua/lua-arrays.html
4 AT指令，可以通过下面子连接了解
Uhttp://www.openluat.com/Product/file/asr1802/Luat%204G模块AT命令手册V4.2.8.pdfU
5 Air系列4G模块AT版本HTTP应用说明（若连接失效请在LUAT社区中查找）
https://ask.openluat.com/article/626/0
五、教程实现
本文主要将以下2点进行说明：
准备工程素材；
配置串口屏工程；
5.1 准备工程素材
5.1.1 准备工程素材
在实现例程前需要作以下3个准备：
硬件平台；
软件平台；
UI素材；

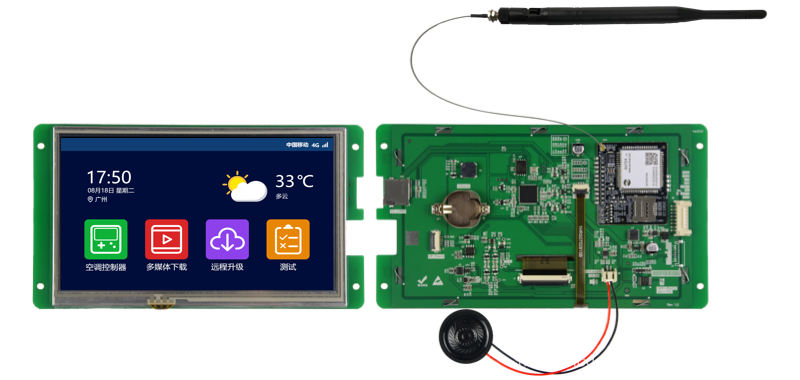

该例程使用大彩M系列7寸串口屏DC80480M070_1111_0T为验证开发平台。如图5-1所示；
图5-1 M系列7寸串口屏
其他尺寸的串口屏均可借鉴此教程。
5.1.2 软件平台
使用大彩自主研发的上位机软件VisualTFT配置工程，登陆大彩官网下载。如图5-2所示；
5.2 配置串口屏工程
本文主要介绍以下2点：
(1) 画面配置
(2) LUA编辑
5.2.1 画面配置
在画面ID0中，触发下载、下载过程、4G信号值及运营商3部分组成。
触发下载：3个按钮控件，作为触发下载条件。
控件ID1~3依次为图片下载、视频下载以及音频下载。
下载过程：控件ID4~8作为下载过程的体现：
文本控件ID4用于显示下载速度（min/Kb）
文本控件ID5显示下载信息
进度条控件ID6为显示下载进度
文本控件ID7用于显示下载进度百分比
文本控件ID8显示 ‘当前已下载大小/总下载大小’，单位Kb

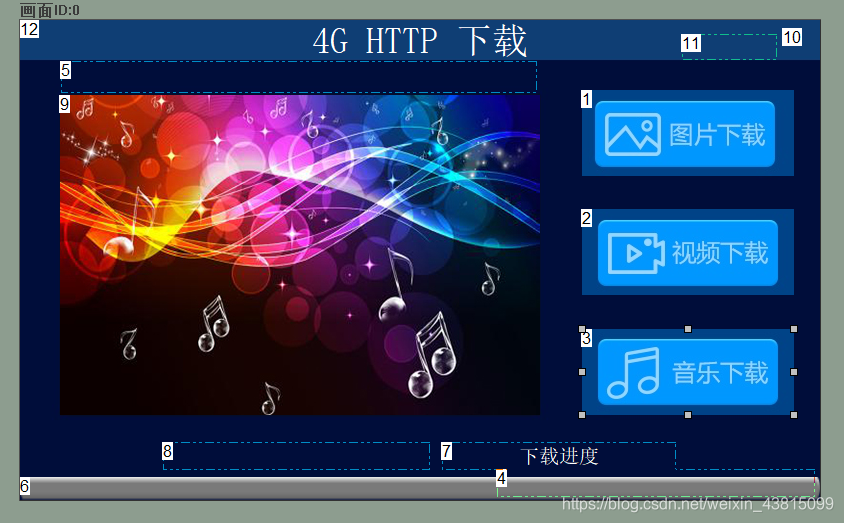

4G信号和运营商：图标控件控件ID10作为信号显示、文本控件ID11用于显示运营商。画面配置如图5-3所示：
注意：其他非关键控件不在一一介绍，下文不在累述
图5-3 画面配置
5.2.2 LUA编辑
本例程中，屏幕上电执行初始化操作，如加载4G AT 指令的库、初始化4G模块、定时获取运营商和信号值等。
当用户点击图片下载的时，调用air_http_download（）开始下载文件。在下载回调函数on_http_download_file_cb（）里进行数据存储，显示下载信息等。若该文件单次下载不完，会多次回调on_http_download_file_cb（）函数，直至下载完毕，如图5-4所示。

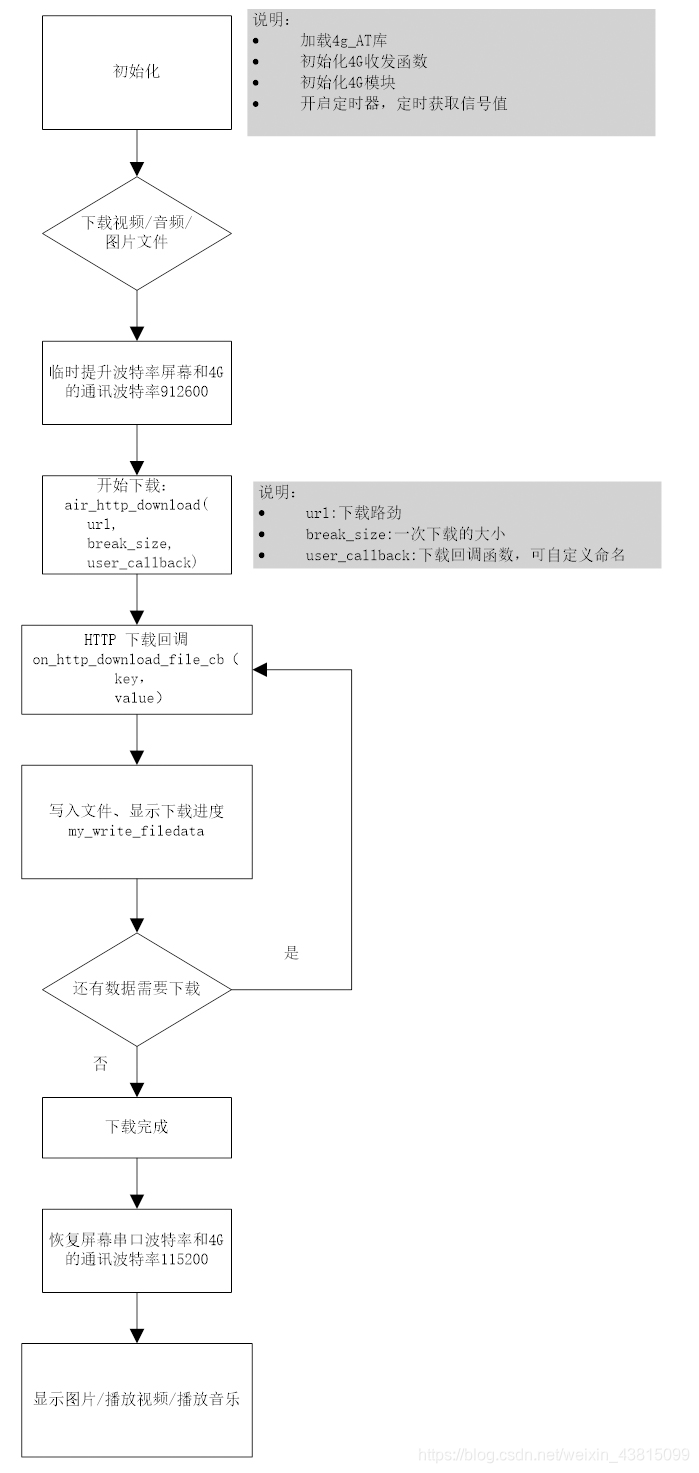

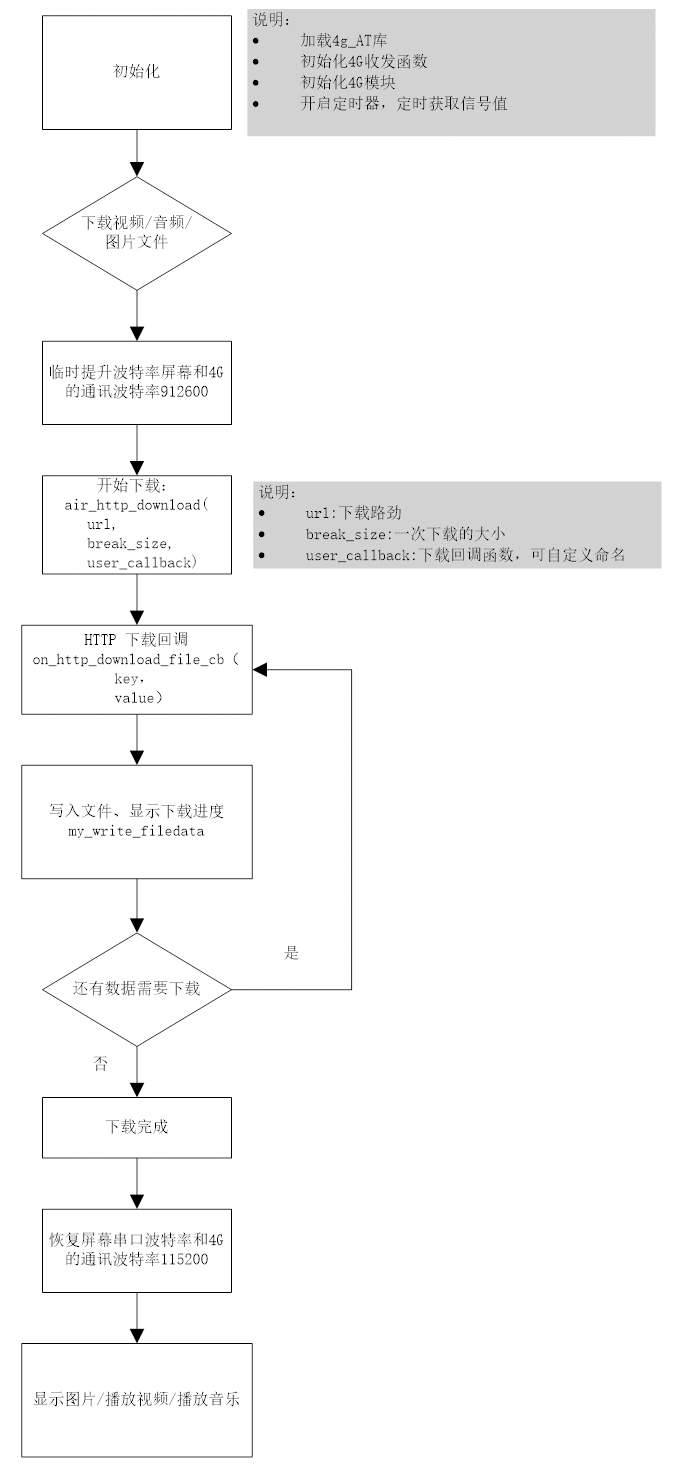

图5-4 下载流程
1 初始化
调用系统函数on_init（）执行代码如程序清单 1所示：
程序清单 1 初始化
--[[*******************************************************************
** Function name: on_init
** Descriptions : 系统初始化时，执行此回调函数。
*******************************************************************--]]
function on_init()
dofile('Air724at.lua') --加载 http.lua 文件
uart_set_baudrate3(115200) --设置与4G模块通讯的串口3的波特率为115200
--设置4G库函数的命令发送函数，命令回调函数、调试信息打印函数
air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)
air_hw_int() --4G模块初始化设置
--开启自动获取型号强度、时间、天气功能
start_timer(timerId_Sig_Weather, 1000 , 0, 0)
set_visiable(screen_mmedia_dl,6,0) --设置进度条不可见
set_visiable(screen_mmedia_dl,7,0) --设置进度文本不可见
end
--[[*******************************************************************
** Function name: on_timer
** Descriptions : 定时器超时回到调函数。
** @ timer_id : 定时器ID
*******************************************************************--]]
function on_timer(timer_id)
on_air_timer(timer_id) --4G库函数的定时处理
--定时获取信号强度
if timer_id == timerId_Sig_Weather
then
--定时器计数，timer0_notify_cnt 每秒+1。
timer0_notify_cnt = timer0_notify_cnt + 1
if timer0_notify_cnt%15 == 0
then
--每15s调用一次，更新信号值
at_cops_csq()
timer0_notify_cnt = 0 --标志位清空
end
end
end
--[[*******************************************************************
** Function name : at_cops_csq
** Descriptions : 获取运营商信息、信号强度
** @return : nil,无返回值
*******************************************************************--]]
function at_cops_csq()
air_cmd_add('AT+COPS?','OK',1000) –获取运营商
air_cmd_add('AT+CSQ' ,'OK',1000) –获取信号
end
--[[*******************************************************************
** Function name: on_air_resp_callback
** Descriptions : 4G模块-数据回调接口
** @key : 屏幕向4G模块的发送请求
** @value : 4G模块返回的数据
*******************************************************************--]]
function on_air_resp_callback(key, value)
if value == nil
then
return --value为空时退出
end
--*********************************************************************
--功能： 判断 key
-- 如果 key 为空，则退出函数。
-- 因为 key 为空时，下方 string.find( key , ) 是不正确的使用。
-- 以下key的处理必须不为空，
--*****************************************************************
if key == nil
then
return
end
......
--****************************************************************
--条件： 设置4G模块波特率成功
--功能： 设置串口波特率为 921600
--****************************************************************
if string.find(key,'+IPR=921600') ~= nil and
string.find(value,'OK') ~= nil
then
uart_set_baudrate3(921600)
end
--****************************************************************
--条件： 设置4G模块波特率成功
--功能： 设置串口波特率为 115200
--****************************************************************
if string.find(key,'+IPR=115200') ~= nil and
string.find(value,'OK') ~= nil
then
uart_set_baudrate3(115200)
end
--****************************************************************
--条件： 4G模块返回运营商信息
--功能： 设置显示运营商
--****************************************************************
if string.find(key,'+COPS') ~= nil and string.find(value,'+COPS') ~= nil
then
--************************************************************
--value ： +COPS: 0,2,"46000",7
--要提取的值：46000
--正则表达式： '+COPS:.*,.*,"(%d*)"'
--************************************************************
local regular_e = '+COPS:.*,.*,"(%d*)"'--正则表达式
--获取的值赋给 my_mobile_MCCMNC
local my_mobile_MCCMNC = string.match( value, regular_e )
set_text( screen_main, 2, mobile_MCCMNC[my_mobile_MCCMNC])
end
--****************************************************************
--条件： 4G模块返回信号强度信息
--功能： 设置4G模块的信号等级
--****************************************************************
if string.find(key,'+CSQ')~=nil and string.find(value,'+CSQ')~=nil
then
--************************************************************
--value ： +CSQ: 15,99
--要提取的值：15
--正则表达式： '+CSQ: (.*),.*'
--***********************************************************
local regular_e = '+CSQ: (.*),.*' --正则表达式
local my_csq = tonumber(string.match(value,regular_e))
if my_csq<=11
then
set_value( screen_main, 1, 1) --设置信号图标显示第1帧
elseif my_csq>=12 and my_csq<=13
then
set_value(screen_main, 1, 2) --设置信号图标显示第2帧
elseif my_csq>=14 and my_csq<=15
then
set_value( screen_main, 1, 3) --设置信号图标显示第3帧
elseif my_csq>=16
then
set_value( screen_main, 1, 4) --设置信号图标显示第4帧
end
end
end
--[[******************************************************************
** Function name: on_uart_recv_data3
** Descriptions : 接收串口3数据回调函数，连接4G模块。
******************************************************************--]]
function on_uart_recv_data3(packet)
--4G AT指令库API
on_air_recv_data(packet)
end
核心API函数
- dofile (filename)
加载文件：本例程中加载4G AT 指令的库
filename: 文件名
- uart_set_baudrate3(speed)
设置串口3的波特率：串口3为屏幕和4G模块通讯的串口
speed: 通讯的波特率
- on_air_recv_data(packet)
串口接收4G模块的返回数据的回调。
packet: 形参为表，字节数据。
- air_set_callback (on_air_send_cb,on_air_resp_callback,on_air_log_cb)
设置4G库里的回调函数。形参类型为函数，参数依次为命令发送函数，命令回调函数、调试信息打印函数，可自定义函数名。
on_air_send_cb：屏幕向4G模块发送回调函数
on_air_resp_callback：4G向屏幕返回数据回调函数
on_air_log_cb：用户调试信息回调函数调试
- air_hw_int()
4G AT 指令的库函数，初始化4G模块
- at_cops_csq()
自定义封装函数，获取运行商和信号值
- air_cmd_add(sendstr,ackstr,timeout,retry,callback)
屏幕向4G模块发送AT指令
sendstr：屏幕向4G模块发送AT指令
ackstr：4G模块应答屏幕的请求
timeou：应答超时
retry：超时重发次数，可选
callback：应答回调函数，可选
注：如果没有设置超时重发次数，则超时时直接发送队列中的下一条指令。
- on_air_resp_callback(key, value)
4G应答屏幕回调函数：屏幕发送AT指令，4G应答后均会回调该函数，初始化设置：air_set_callback(on_air_send_cb,on_air_resp_callback,on_air_log_cb)。
key：屏幕向4G模块发送请求的AT指令
value：4G模块返回的数据
相关AT指令：
本例程中，涉及到获取4G模块初始化、运营商、信号值等AT交互指令回调的判断，在on_air_resp_callback(key, value)回调函数中，判断4G收发的相关AT指令，如下所示：
- 网络数据是否激活：
屏幕发送：AT+SAPBR=1,1。在air_hw_int()函数里发送。
屏幕接收：OK。on_air_resp_callback(key, value)函数里执行4G返回数据的判断
- 获取运营商：
屏幕发送：AT+COPS?。在at_cops_csq()函数了发送。
屏幕接收：OK。on_air_resp_callback(key, value)函数里执行4G返回数据的判断
- 获取信号值：
屏幕发送：AT+CSQ。在at_cops_csq()函数了发送。
屏幕接收：OK。on_air_resp_callback(key, value)函数里执行4G返回数据的判断
2 HTTP下载
用户点击按钮控件ID1~3，HTTP协议下载对应的图片、视频、音频文件。文件，每次向服务器读取7K大小文件，然后在下载回调函里，每次以2K字节的数据写入文件，代码如程序清单2所示：
程序清单 2 HTTP下载
--[[******************************************************************
** Function name : on_control_notify
** Descriptions : 系统回调函数，用户通过触摸修改控件后，执行此回调函数。
** 点击按钮控件，修改文本控件、修改滑动条都会触发此事件。
** @ screen : 控件触发所在的页面
** @return : 控件触发的ID
** @return : 控件值
** @return : nil,无返回值
******************************************************************--]]
function on_control_notify(screen,control,value)
if screen == screen_mmedia_dl
then
if (control >= 1 and control <= 3) and value == 1
then
--停止音乐、视频的播放、下载的图片不显示
picture_en = 0
stop_sound()
stop_video()
--下载过程失能下载按钮，不允许点击
set_enable(screen_mmedia_dl, 1, 0)
set_enable(screen_mmedia_dl, 2, 0)
set_enable(screen_mmedia_dl, 3, 0)
set_visiable(screen_mmedia_dl,6,1) --设置进度条可见
set_visiable(screen_mmedia_dl,7,1) --设置进度文本可见
set_visiable(screen_mmedia_dl, 9, 0) --设置音乐图标隐藏
--复位下载相关变量
file_len = 0
file_current_dl = 0
file_curt_dl_perct = 0
临时提升波特率，提高4G和屏幕串口传速度
air_set_baudrate(921600)
down_mode = control
set_text(screen_mmedia_dl,5,httpDown_dl_process[down_mode])
--开始下载
air_http_download(HttpDownFile_URITb[down_mode],
7168,
on_http_download_file_cb)
end
end
end
--[[*********************************************************************
** Function name: http_download_process
** Descriptions : 计算当前写入（下载）进度
** @cur_process : 当前下载进度
** @return : nil, 无返回值
*********************************************************************--]]
function http_download_process( cur_process )
local allsize = string.format('%0.2f', (file_len / 1024))
local cursize = string.format('%0.2f', (cur_process / 1024))
local file_curt_dl_perct = (cur_process/file_len)*100
file_curt_dl_perct = string.format('%0.1f',file_curt_dl_perct)
set_value(screen_mmedia_dl, 6, file_curt_dl_perct)
set_text(screen_mmedia_dl, 7, '下载进度: '..file_curt_dl_perct..' %')
set_text(screen_mmedia_dl, 8, '文件大小:'..cursize..' K/'..allsize..' K')
end
--[[*********************************************************************
** Function name: on_http_download_file_cb
** Descriptions : 下载文件
** @key : key, HTTP下载返回标识
** @value : value,4G模块屏幕 的应答数据
** @return : nil, 无返回值
*********************************************************************--]]
function on_http_download_file_cb(key, value)
if key=='data_len' then
file_len = value --获取文件长度
--创建文件
open_state = file_open( HttpDownSave_FileTb[down_mode], over_write)
start_timer_download_speed(file_len) --开始计算下载时间
set_text( screen_mmedia_dl, 4, '') --速度显示为空
elseif key=='data' --文件数据包
then
--分段写入数据
my_write_filedata(HttpDownSave_FileTb[down_mode],value,add_write)
elseif key=='finish' --下载结束
then
--重新开启自动获取信号
start_timer(timerId_Sig_Weather, 5*1000 , 0, 0)
file_close() --关闭文件
--复位相关下载变量
file_len = 0
file_current_dl = 0
file_curt_dl_perct = 0
set_value( screen_mmedia_dl, 6, 0) --初始化进度条数值
set_text( screen_mmedia_dl, 7, '下载进度：0%') --初始化进度文本数值
set_text( screen_mmedia_dl , 8, '')
set_visiable( screen_mmedia_dl, 6, 0) --设置进度条不可见
set_visiable( screen_mmedia_dl, 7, 0) --设置进度文本不可见
--停止下载计时，比返回总用时秒数，每秒下载速度
local dl_sec,dl_speed = stop_timer_download_speed()
set_text(screen_mmedia_dl,4,
'下载速度：'..string.format('%0.2f',(dl_speed*60))..'KB/min')
--重新设置4G模块和串口3波特率为115200
air_set_baudrate(115200)
--下载模式为1时显示图片
if down_mode == 1
then
set_text(screen_mmedia_dl,5,httpDown_dl_process_end[down_mode])
if surface ~= 0
then
destroy_surface(surface)
surface = 0
end
picture_en=1
surface = load_surface(HttpDownSave_FileTb[down_mode])
redraw()
--下载模式为2时播放视频
elseif down_mode == 2
then
set_text(screen_mmedia_dl,5,httpDown_dl_process_end[down_mode])
picture_en = 0
stop_video()
play_video(HttpDownSave_FileTb[down_mode], 40, 75, 480, 320)
--下载模式为3时播放音乐
elseif down_mode == 3
then
set_text(screen_mmedia_dl,5,httpDown_dl_process_end[down_mode])
set_visiable(screen_mmedia_dl, 9, 1) --设置音乐图标显示
picture_en = 0
stop_video()
stop_sound()
play_sound(HttpDownSave_FileTb[down_mode])
end
set_value(screen_mmedia_dl , 1, 0)
set_value(screen_mmedia_dl , 2, 0)
set_value(screen_mmedia_dl , 3, 0)
set_enable(screen_mmedia_dl , 1, 1)
set_enable(screen_mmedia_dl , 2, 1)
set_enable(screen_mmedia_dl , 3, 1)
elseif key=='timeout' --下载超时
then
start_timer(timerId_Sig_Weather, 5*1000 , 0, 0)
set_text(screen_mmedia_dl , 5, '下载超时，请重新下载！')
dl_reset_flag = 1
set_value(screen_mmedia_dl , 1, 0)
set_value(screen_mmedia_dl , 2, 0)
set_value(screen_mmedia_dl , 3, 0)
set_enable(screen_mmedia_dl, 1, 1)
set_enable(screen_mmedia_dl, 2, 1)
set_enable(screen_mmedia_dl, 3, 1)
air_set_baudrate(115200) --重新设置4G模块和串口3波特率为115200
stop_timer_download_speed() --停止下载计时
elseif key=='dl_file_read_retry' -- HTTPREAD 重下
then
--****************************************************************
--value ：retry: -1,601
--要提取的值： -1
-- 601
--正则表达式： 'retry: (%d*),(%d*)'
--****************************************************************
local httpread_retry=''
local status=''
local regular_e = 'retry: (.*),(%d*)' --正则表达式
--获取的值赋给
local httpread_retry,status = string.match(value,regular_e)
air_log('user r retry: '..httpread_retry..','..status)
if httpread_retry == '-1' and ( status == '408' or
status == '601' or
status == '603' )
then
reset_4G()
--提示
set_text( screen_mmedia_dl, 5, '下载超时，发送网络错误，重新设置中...')
dl_reset_flag = 1
end
elseif key=='dl_file_head_retry' -- HTTPHEAD 重下
then
--****************************************************************
--value ： retry: -1,601
--要提取的值： -1
-- 601
--正则表达式： 'retry: (%d*),(%d*)'
--****************************************************************
local httphead_retry=''
local status=''
local regular_e = 'retry: (.*),(%d*)' --正则表达式
local httphead_retry,status = string.match(value,regular_e)
air_log('user h retry: '..httpread_retry..','..status)
if httphead_retry == '-1' and ( status == '408' or
status == '601' or
status == '603' )
then
reset_4G()
set_text( screen_mmedia_dl, 5, '下载超时，发送网络错误，重新设置中...')
dl_reset_flag = 1
end
end
end
核心API函数
- air_http_download(url,break_size,user_callback)
4G库函数，HTTP下载文件。
url：HTTP下载资源连接，本例程中，将图片、视频以及音频的资源路径放在数组缓冲区中，如下所示：
local HttpDownFile_URITb =
{'http://video.gz-dc.com/logo_480320_165kV2.jpg',
'http://video.gz-dc.com/video2_62M9s.mp4',
'http://video.gz-dc.com/music503k32s.mp3'}
break_size：单次网络下载的包大小，单位字节（BYTE），本例程中为7K
user_callback：改形参是一个函数变量，HTTP下载应答屏幕的回调函数。名称可自定义命名，如本例程为on_http_download_file_cb。
- on_http_download_file_cb(key, value)
用户自定义函数，HTTP下载回调函数。
key：HTTP响应数据类型
value：HTTP响应的内容
若key = ‘data_len’，表示HTTP下载的文件大小；value 表示为文件大小，单位byte。
若key = ‘data’，表示HTTP响应数据内容；value为数据内容，类型为字节数组，大小为air_http_download(url,break_size,user_callback)设置的break_size。
若key = ‘finish’，表示HTTP下载完成；value为文件总大小，单位byte
若key = ‘timeout’，表示HTTP下载超时。
若key = ‘dl_file_head_retry’，表示 HTTPACTION 查询头信息超时。若超时，内部已经处理了3次重发数据请求。
若key = ‘dl_file_read_retry’，表示 HTTPACTION 查询读取数据超时。若超时，内部已经处理了3次重发数据请求。
- my_write_filedata(file, data, open_mode)
用户自定义函数，写文件。本例程，将4G HTTP下载返回的数据写在文件中。
file：存储路径，本例程中，将图片、视频以及音频下载后的文件指定存储在屏内（3为屏内盘符），路径定义如下所示：
local HttpDownSave_FileTb = {'3:/image.jpg','3:/bench.mp4', '3:/my dream.mp
3'}
data：存储的数据，类型可以是‘数组’或‘字符串’，本例程中，4G HTTP下载返回的数据类型是数组
open_mode：文件打开模式：本例程中，每次写文件，将数据写在文件尾。
注意：本文不再阐述文件读写的详细说明，可参考相应的资料，如《Lua应用-文件读写V1.0.pdf》
- load_surface（filename）
加载图片到图层。
filename图片文件路径，支持JPEG/PNG
本例程中，当下载完成key=‘finish’时，且当前下载的是图片文件（down_mode = 1），调用此API申请图层绘图，并调用redraw()刷新触发on_draw()显示。
注意：本文不再阐述绘图的详细说明，可参考相应的资料，如《LUA教程7-绘图API使用说明.pdf》
- destroy_surface (surface)
销毁图层，W系列支持、M系列 >= V6.1.241.00、F系列不支持
surface图层资源指针
- play_sound(filename)
播放指定的声音文件
filenam：音频文件路径，支持MP3/WAV
本例程中，当下载完成key=‘finish’时，且当前下载的是音频文件（down_mode = 3），调用此API播放音频。若播放完毕，触发音频播放结束通知on_audio_callback（），在重复播放该音频文件。
注意：本文不再阐述音频的详细说明，，可参考相应的资料，如 《M系列-播放SD卡里视频、音频文件 V1.0.pdf》
- play_video(file,left,top,width,height)
播放指定的视频文件
file：文件路径，支持MP4
left：起始坐标x
top：起始坐标y
width：视频显示的宽度
height：视频显示的高度
本例程中，当下载完成key=‘finish’时，且当前下载的是视频文件（down_mode = 2），调用此API播放视频，播放过程触发on_video_notify(msg，v1, v2)。若msg=0，表示播放完毕，在重复播放该视频文件。
注意：本文不再阐述视频的详细说明，，可参考相应的资料，如 《M系列-播放SD卡里视频、音频文件 V1.0.pdf》
- on_video_notify(msg，v1, v2)
视频播放回调函数
msg：1-播放中，0-播放完毕
v1:当前播放进度，当前已播时长，单位s
v2:播放总进度, 当前视频总时长，单位s
- on_audio_callback (state)
声音播放结束回调通知，state保留未使用。
- on_draw(screen)
当界面的显示内容需要更新时，系统自动调用此函数，用户在此函数中添加自定义的绘图操作。用户绘制的内容叠加在画面内容之上。此函数为系统回调函数，用户不要直接调用。
下面几种情况会触发此函数：
界面有动画播放、视频播放、RTC时间显示的动态刷新；
用户操作屏幕控件控件；
通过LUA脚本或串口指令更新控件；
通过执行redraw；
界面上有任何变化，都会触发此函数
- draw_surface (surface,dstx,dsty,width,height,srcx,srcy)
绘制图层，相比于draw_image_file，此方法效率较高，W系列支持、M系列 >= V6.1.241.00支持（裁剪显示）、F系列不支持
surface图层资源指针
dstx图片显示X坐标
dsty图片显示Y坐标
width图片显示宽度[可选]
height图片显示高度[可选]
srcx图片裁剪X坐标[可选]
srcy图片裁剪Y坐标[可选]
例如：
平铺显示：draw_surface(surface, dstx, dsty)
缩放显示：draw_surface(surface, dstx, dsty, width, height)，此方法M型不支持
裁剪显示：draw_surface(surface, dstx, dsty, width, height ,srcx, srcy)
5.3 下载工程

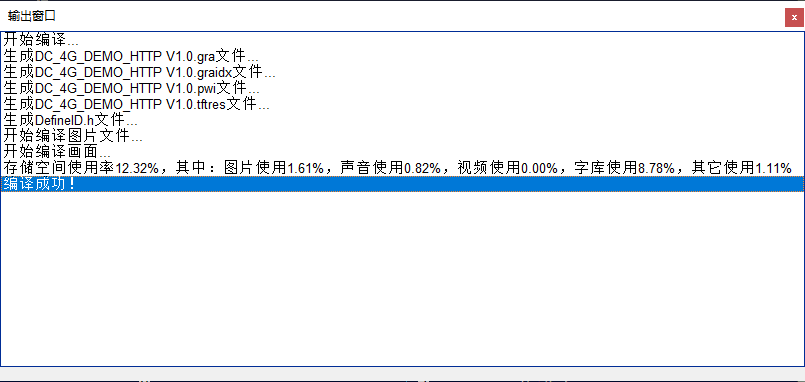

工程编译成功后在输出窗口会提示编译成功，如图5-5所示；
图5-5编译成功

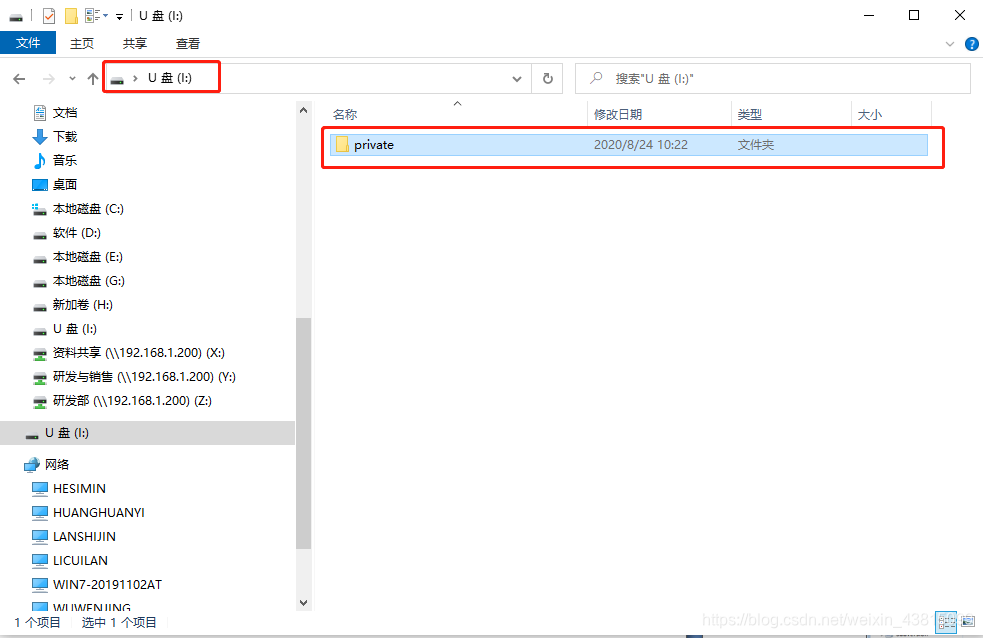

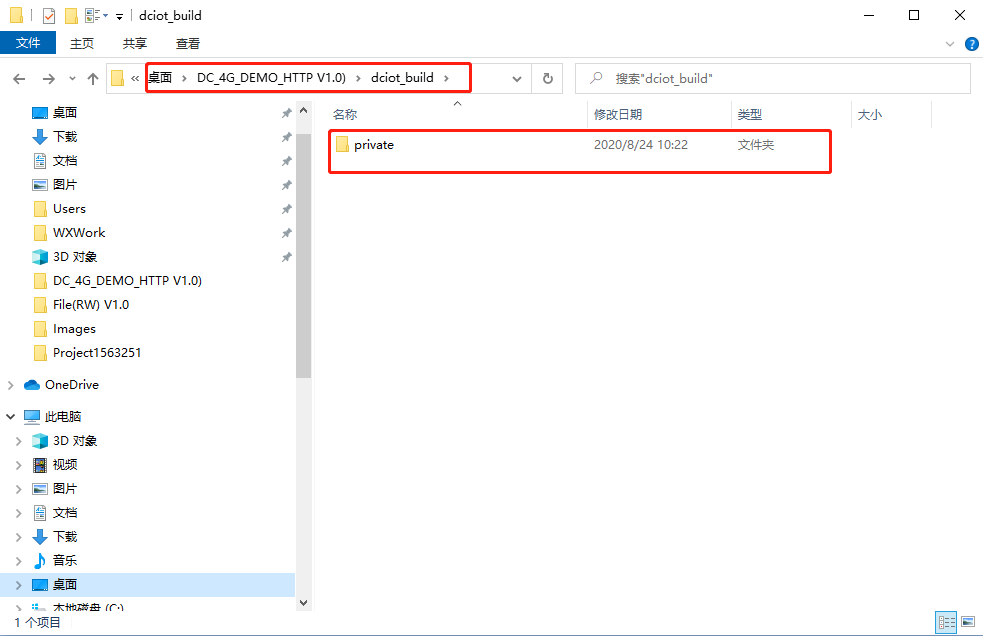

在菜单栏中，文件→打开工程目录，在‘dciot_build’目录的‘private’拷贝到SD卡中，如图5-6和图5-7所示；把SD卡接上串口屏后重新上电，等到提示烧录工程成功后，拔掉SD卡重新上电即可。
图5-6量产向导
图5-7拷贝到SD卡
