2.5.1 本地SID表
SRv6节点维护一个本地SID表，该表包含所有在该节点生成的SRv6 SID信息。本地SID表有以下用途。
- 存储本地生成的SID，例如End.X SID。
- 指定绑定到这些SID的指令。
- 存储和这些指令相关的转发信息，例如VPN实例、出接口和下一跳等。
2.5.2 报文转发流程
本节采用一个示例说明SRv6的报文转发流程。
如图2-9所示，假设现在有报文需要从主机H1转发到主机H2,H1将报文发送给节点A处理。节点A、B、D和F均为支持SRv6的设备，节点C和节点E为不支持SRv6的设备。

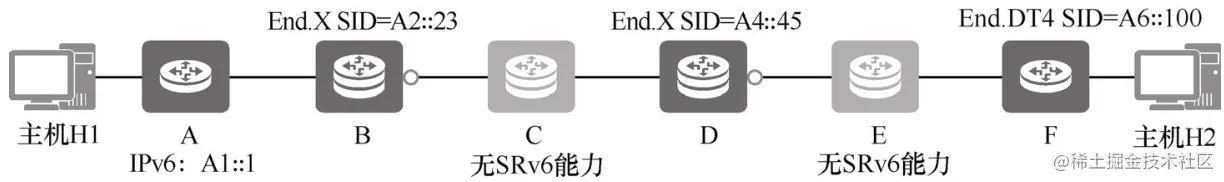

图2-9 SRv6的报文转发流程
我们在SRv6源节点A上进行了网络编程，希望报文经过B-C和D-E这两条链路，然后送达节点F，再经节点F送达主机H2。以下是报文从节点A到节点F的详细处理步骤。
① SRv6源节点A的处理。节点A将SRv6路径信息封装在SRH中，指定B-C链路和D-E链路的End.X SID。还要封装节点F发布的End.DT4 SID A6::100。
按照逆序形式压入SID序列，由于有3个SID，所以节点A封装后的报文的初始SL = 2。SL指向当前需要处理的操作指令，也就是Segment List[2]字段。
节点A将其值A2::23复制到外层IPv6报文头的目的地址字段，并且按照最长匹配原则查找IPv6路由表，将报文转发到节点B。

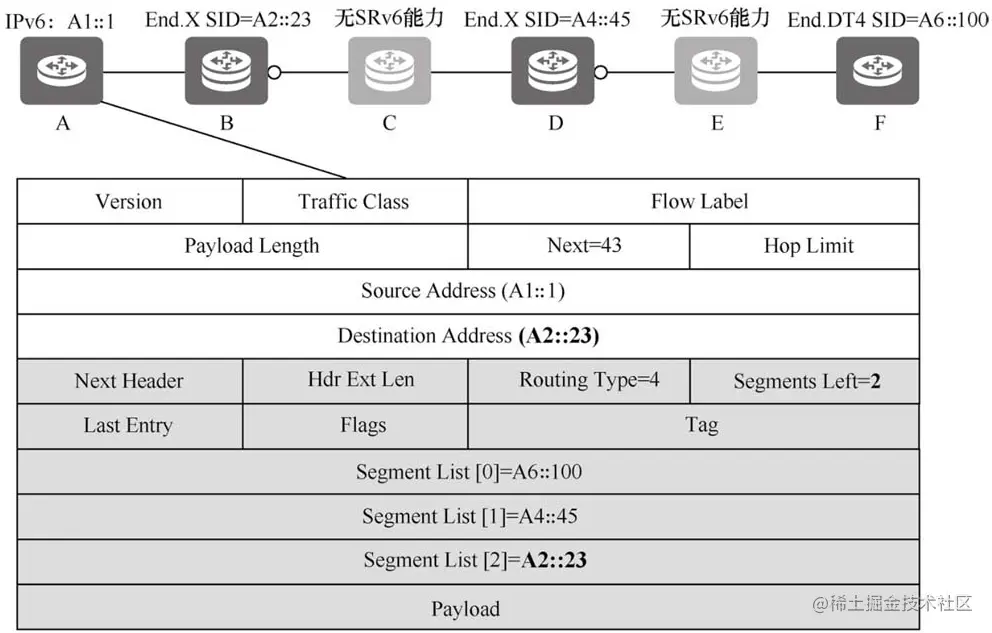

图2-10 SRv6源节点A的处理
② Endpoint节点B的处理。节点B收到报文以后，根据IPv6报文的目的地址A2::23查找本地SID表，命中End.X SID。执行End.X SID的指令动作，将SL的值减1，并将SL指示的SID更新到外层IPv6报文头的目的地址字段，同时将报文从End.X SID绑定的链路发送出去。
③ 中转节点C的处理。当报文到达节点C后，节点C只支持处理IPv6报文头，无法识别SRH，此时节点C按照正常的IPv6报文处理流程，按照最长匹配原则查找IPv6路由表，将报文转发给当前的目的地址所代表的节点D。
④ Endpoint节点D的处理。节点D收到报文以后，根据IPv6报文的目的地址A4::45查找本地SID表，命中End.X SID。执行End.X SID的指令动作，将SL的值减1，并将SL指示的SID更新到外层IPv6报文头的目的地址字段，同时将报文从End.X SID绑定的链路发送出去。

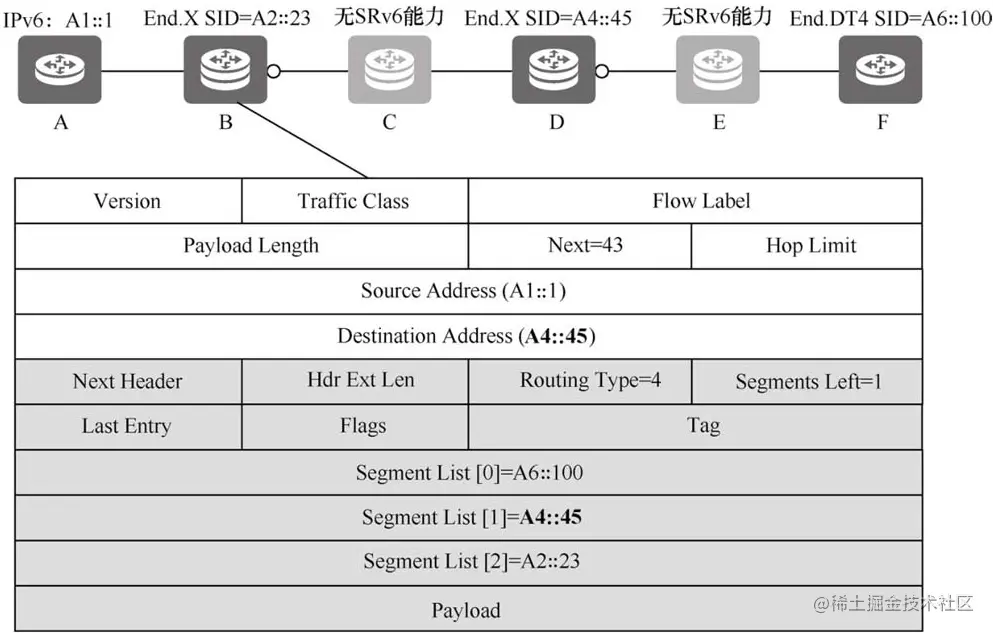

图2-11 Endpoint节点B的处理

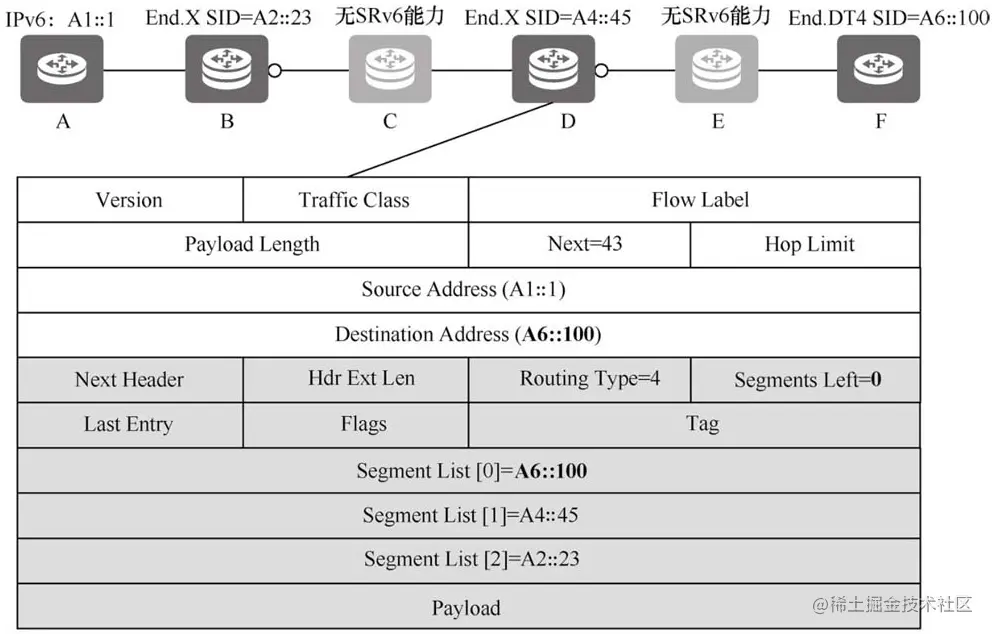

图2-12 Endpoint节点D的处理
⑤ 中转节点E的处理。节点E只支持IPv6报文头处理，无法识别SRH，此时节点E按照正常的IPv6报文处理流程，按照最长匹配原则查找IPv6路由表，将报文转发给当前目的地址所代表的节点F。

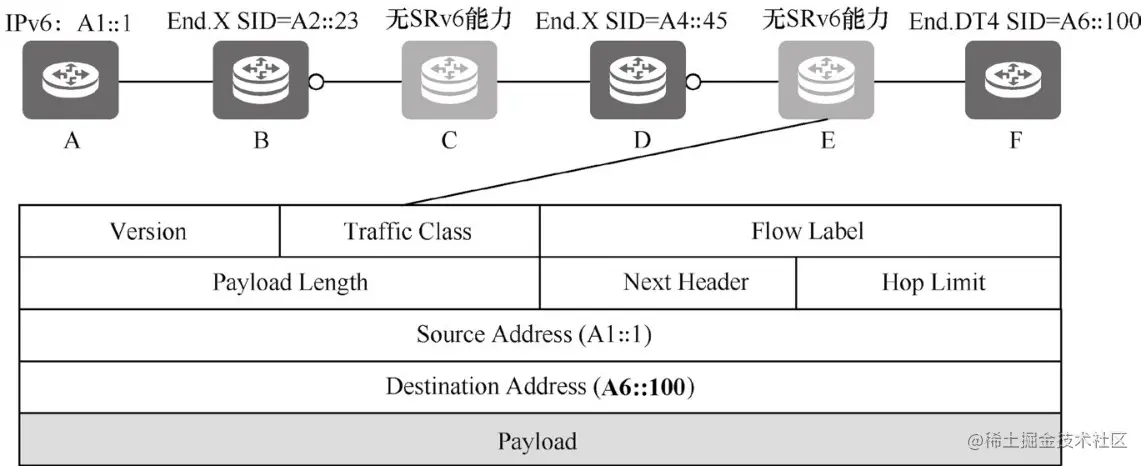

图2-13 中转节点E的处理
⑥ Endpoint节点F的处理。节点F收到报文以后，根据外层IPv6目的地址A6::100查找本地SID表，命中End.DT4 SID。执行End.DT4 SID的指令动作，解封装报文，去除IPv6报文头，再将内层IPv4报文在End.DT4 SID绑定的VPN实例的IPv4路由表中进行查表转发，最终将报文发送给主机H2。
