1. PDSCH DMRS的频域位置

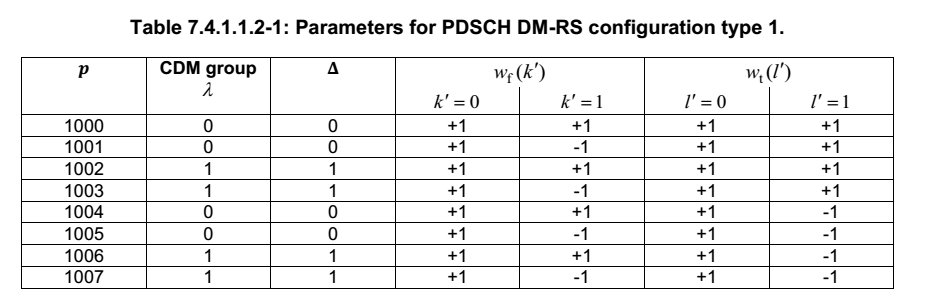

对于DMRS configuration type 1 ，以天线端口 p=1000为例，DMRS在频域上的位置如下图所示，可见，在DMRS configuration type 1中，DMRS在频域上每隔1个RE分布一个。

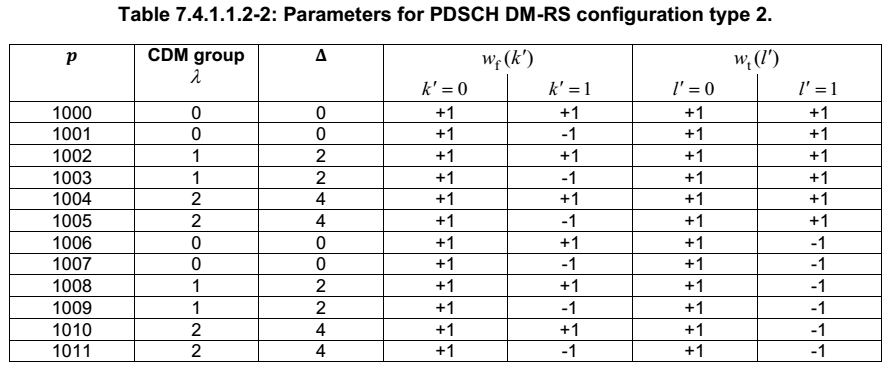

对于DMRS configuration type 2, 以天线端口p= 1000为例， DMRS在频域上的位置如下所示，可见，在DMRS configuration type 2中，DMRS间隔6个RE

2. PDSCH DMRS 的时域位置

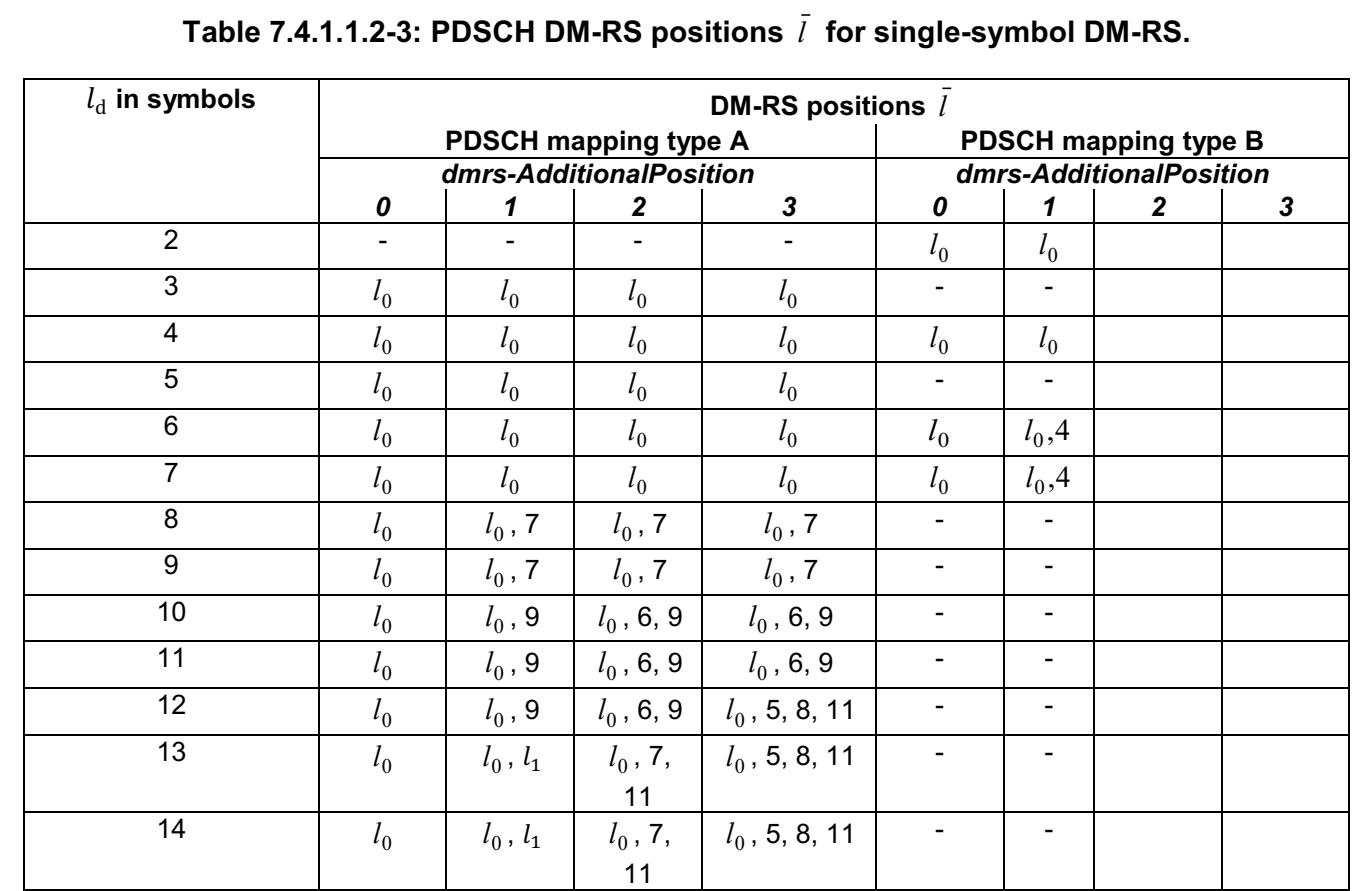

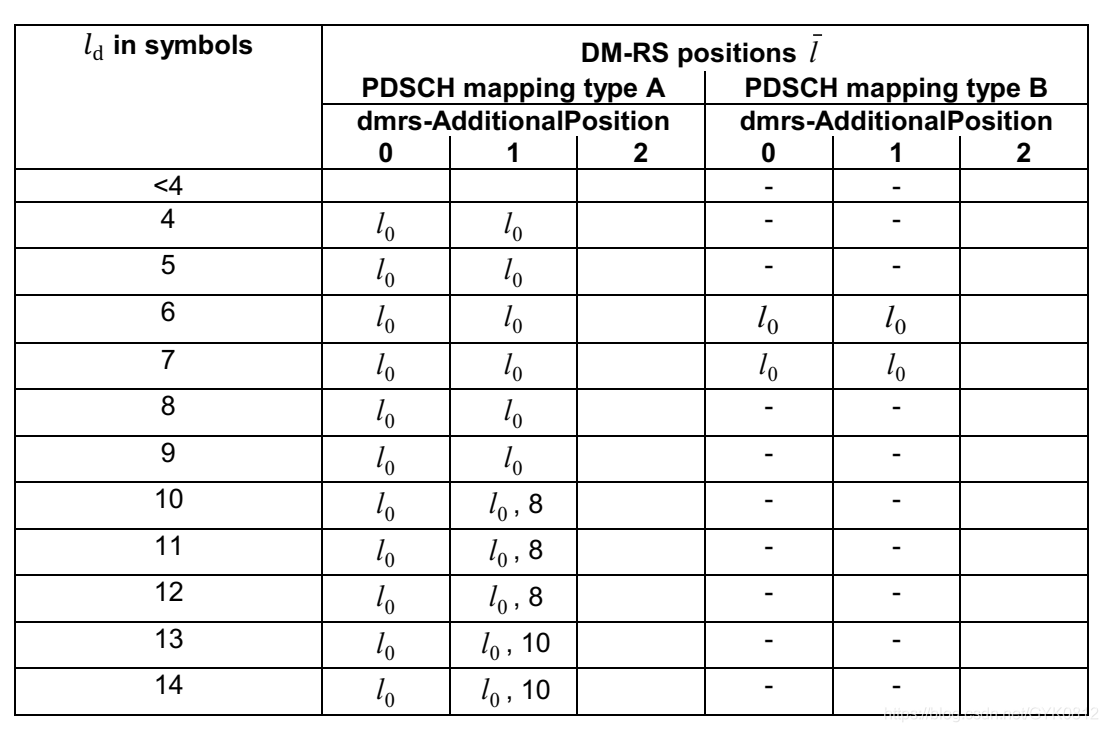

其中 $\bar{l}$ 的值通过查表 38.211 table 7.4.1.1.2-3 和table 7.4.1.1.2-4 可得， $l^{'}$ 指的是DMRS占用的连续symbol数，single- symbol DMRS 对应的 $l^{'}$ =0， double- symbol DMRS 对应的 $l^{'}$ = 0/1

PDSCH DMRS在时域上的分布和PDSCH mapping type 有关，具体来说：

- PDSCH DMRS mapping type A：

$l_{d}$ 指 symbol 数，从PDSCH所在的slot的第一个symbol开始算起，到PDSCH占用的最后一个symbol截至

$l$ 从PDSCH所在slot的第一个symbol开始算起

$l_{0}$ 是由高层配发的参数 dmrs-TypeA-Position 来指示的，dmrs-TypeA-Position =3，即DMRS占用第三个symbol， dmrs-TypeA-Position =2，即占用第二个symbol

- PDSCH DMRS mapping type B:

$l_{d}$ 指 symbol 数，从PDSCH 占用的第一个symbol开始算起，到PDSCH占用的最后一个symbol截至

$l$ 从PDSCH占用的第一个symbol开始算起

$l_{0}$ = 0

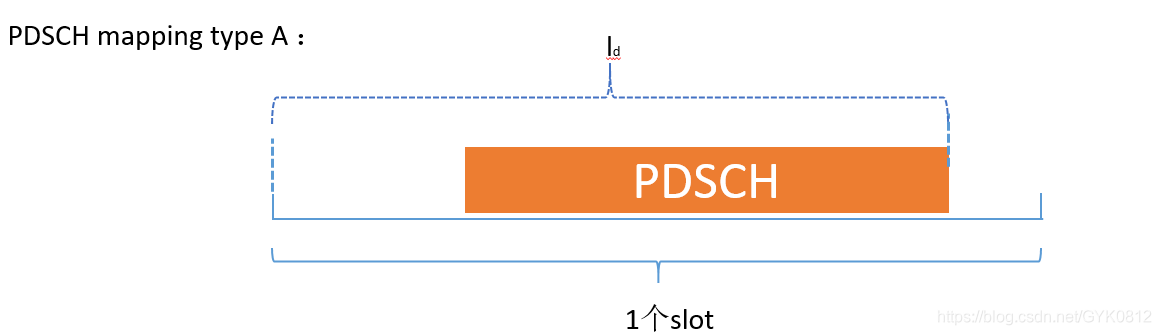

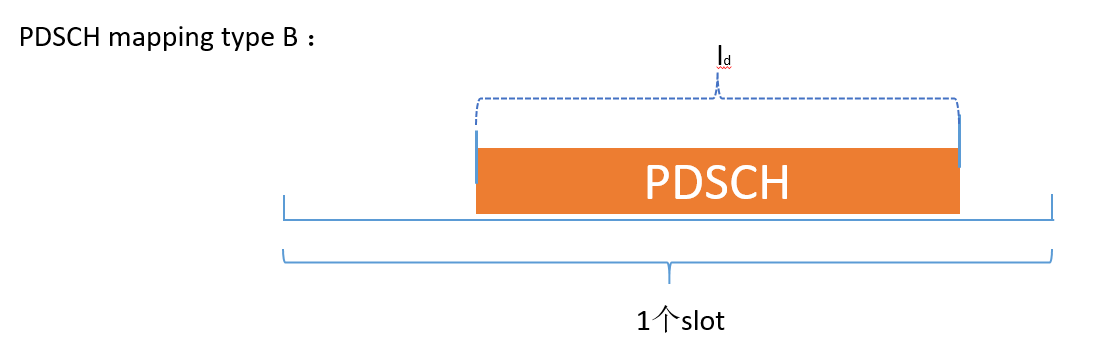

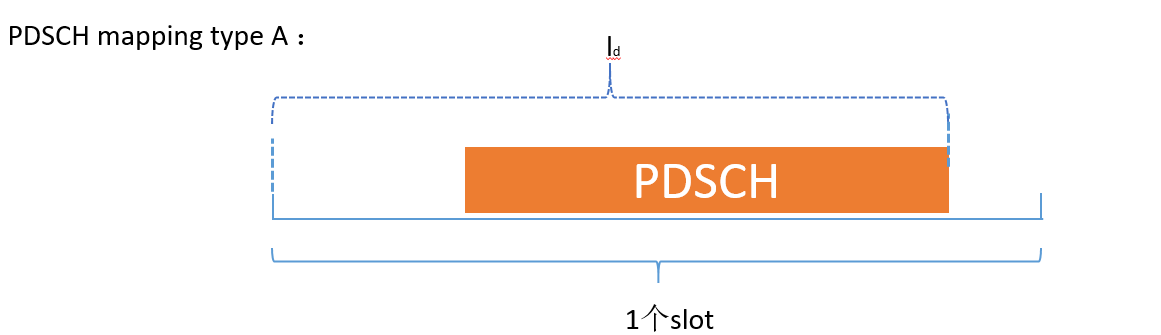

不同 PDSCH mapping type对应 $l_{d}$ 的示意图如下：

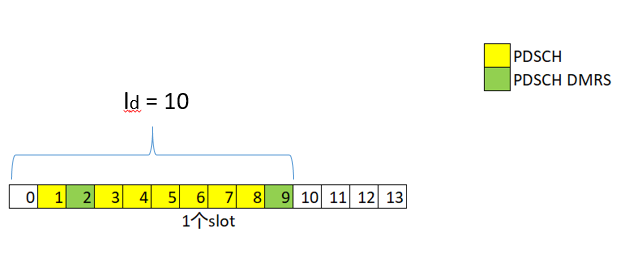

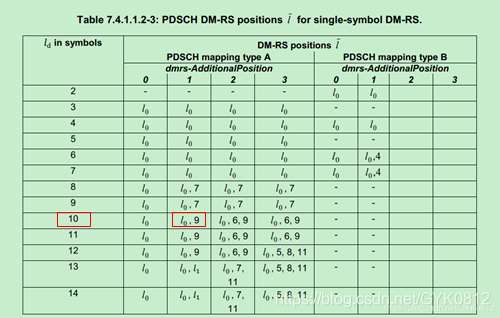

举个例子，配置如下参数对应的DMRS 分布情况如下图：

maxLength =1 --> 表示是single symbol DMRS
dmrs-TypeA-Position =2

PDSCHmapping typeA（假设占用symbol = 1~9）

dmrs-AdditionalPosition=1
