实验目的

学习ospf的DR和BDR

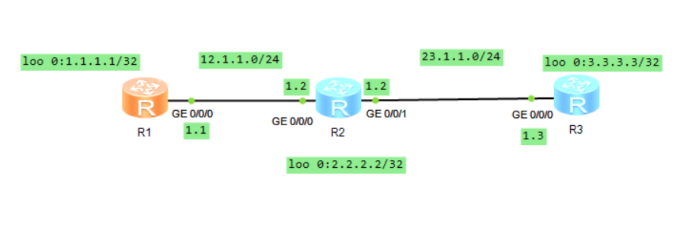

实验环境

实验需求

简单查看路由器的routeid、网络中DR和BDR、及更改接口优先级

理论基础

DR和BDR的选举方法
自动选举DR和BDR

• 网段上Router ID最大的路由器将被选举为DR，第二大的将被选举为BDR
  手动选举
• 接口优先级范围0-255，数值越大，优先级越高，默认为1
• 如果优先相同，则需要比较Router ID
• 如果路由器的优先级被设置为0 ，它将不参与DR和BDR的选举

相关命令

ospf配置部分命令
[R1]ospf 1 router-id 1.1.1.1     ##router id
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0        ##声明直连网段
[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
查看相关
[R1]dis ospf peer
[R1]dis ospf interface g0/0/0
[R1]dis ip routing-table protocol ospf
更改接口优先级
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ospf dr-priority 255
重新加载
<R1>reset ospf process   ##有时候配置完没有起作用，reset下

实验配置及步骤

R1配置

<huawei>sys
[huawei]sysname R1
[R1]int g0/0/0
[R1-g0/0/0]ip address 12.1.1.1 24
[R1-g0/0/0]int loo 0
[R1-Loop0]ip address 1.1.1.1 32
[R1-Loop0]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0]network 1.1.1.1. 0.0.0.0
[R1-ospf-1-area-0]network 12.1.1.0 0.0.0.255

R2配置

<hauwei>sys
[huawei]sysname R2
[R2]int g0/0/0
[R2-g0/0/0]ip address 12.1.1.2 24
[R2-g0/0/0]int g0/0/2
[R2-g0/0/0]ip address 23.1.1.2 24
[R2-g0/0/0]int loo 0
[R2-loop0]ip address 2.2.2.2 32
[R2-loop0]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area 0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area 0]network 12.1.1.0 0.0.0.255
[R2-ospf-1-area 0]network 23.1.1.0 0.0.0.255

R3配置

<huawei>sys
[huawei]sysname R3
[R3]int g0/0/0
[R3-g0/0/0]ip address 23.1.1.3 24
[R3-g0/0/0]int loo0
[R3-loo0]ip address 3.3.3.3 32
[R3-loo0]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area 0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area 0]network 23.1.1.0 0.0.0.255

网络测试

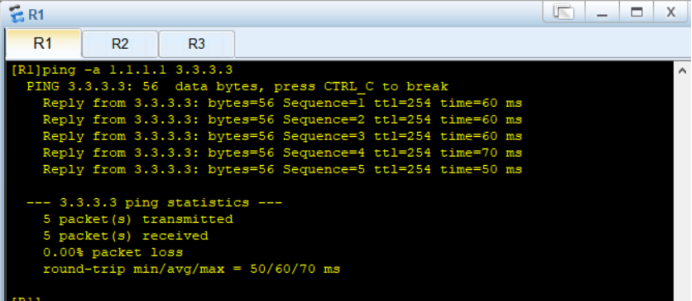

测试网络的连通性

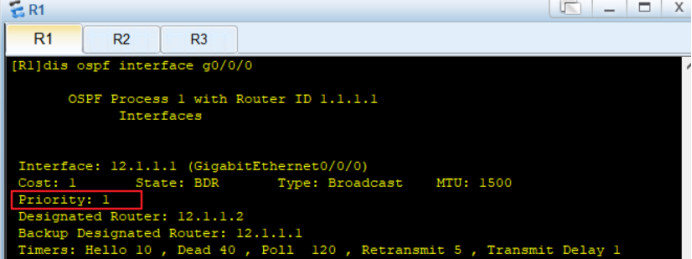

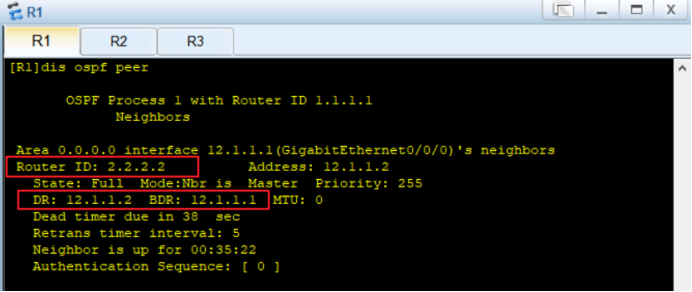

看看网络中路由器router id和DR、BDR的选举情况


若想R1接口成为DR，更改其接口优先级

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ospf dr-priority 255
<R1>reset ospf process
Warning: The OSPF process will be reset. Continue? [Y/N]:y
<R1>
