单片机led闪烁代码_单片机、555实现LED闪烁电路

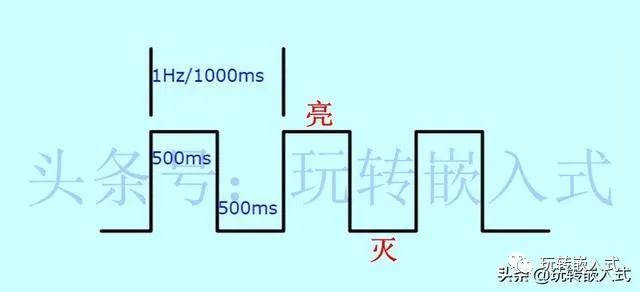

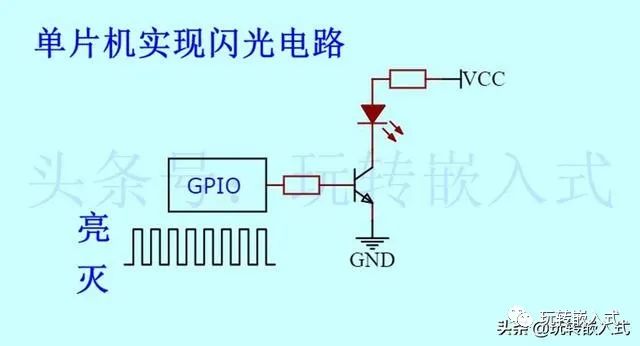

有 朋友在后台发消息，希望设计一个LED闪烁电路，闪烁频率为2Hz，想了解LED闪烁的电路原理是什么，下面解答一下，看看有没有写的很通俗易懂。 要设计一个闪烁电路，闪烁频率为2Hz，即500ms亮灭交替。 这个电路实现起来比较简单，如果是在单片机电路上增加该功能的话，需要设计一个LED驱动电路以及使用定时器来实现GPIO的500ms定时翻转； 如果只是单纯的设计一个闪光电路的话，可以使用555芯片来实现。 1 闪烁电路原理 如果用高电平代表灯被点亮； 用低电平代表灯熄灭的话。 那么灯的闪烁就可以使用方波来实现。 那么闪烁的快慢就是由方波的频率来决定的。 假设灯按照500ms来交替，即亮500ms再灭500ms，那么亮灭的一个周期就是1s，频率为1Hz。 说明原理如下图所示。2 单片机实现闪烁电路 假设所使用的发光元器件为普通的LED，使用三极管作为驱动元器件，使其工作在饱和/截止状态，三极管的基极接单片机的GPIO口。 所设计的电路如下图所示。

单片机输出高电平时，三极管导通LED发光； 单片机输出低电平时，三极管截止，LED熄灭。 单片机持续输出频率为2Hz的方波即可实现LED的闪烁。 使用单片机的定时器可以做到高精度的闪烁频率。 3 555实现闪烁电路 555在半导体界作为神一样的存在，输出个PWM不在话下。 使555工作在多谐振荡模式下即可输出方波，所设计的电路如下图所示。

通过电阻R365、R366以及电容C141即可实现输出频率的设置。 通过计算，当电容为10uF、电阻总和为72K时即可输出1Hz的方波。 但是需要注意的是，555的输出精度取决于RC的精度，存在一定的误差，如果对精度要求不高的话可以使用555。 如果对精度要求较高，还是建议使用第一种方案。
