Robei EDA工具使用/图像处理/卷积滤波/UART/I2C/SPI

六 Robei使用

1. Ctrl+Z 撤销 Ctrl+Y 恢复撤销

2. parameter A = 1；宏定义 `define 新建.h文件并将其include

3. 例化

   在Verilog中，底层模块的接口不仅可以与顶层模块的端口相连，还可以与顶层模块中的变量、数据常量相连

4. timescale定义仿真的时间单位和时间精度，写在module之前 如：timescale 1ns/1ps 时间单位1ns，时间精度1ps

5. delete删除
   框图编辑器中可以删除端口、连线、子模块、波形

七 UART协议

1. 通用异步收发传输器(Universal Asynchronous Receiver/Transmitter)，是一种异步串行通讯方式，在发送数据时将并行数据转换成串行数据传输，在接收数据时将接收到的串行数据转换成并行数据。

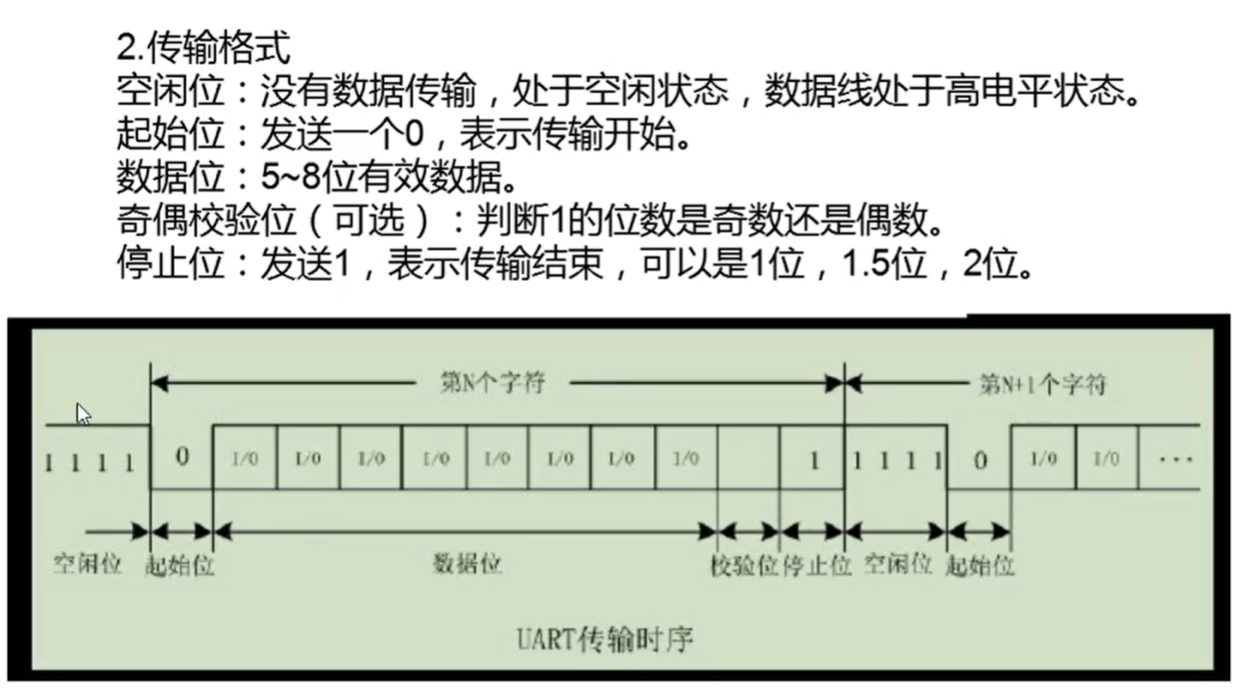

2. 传输格式

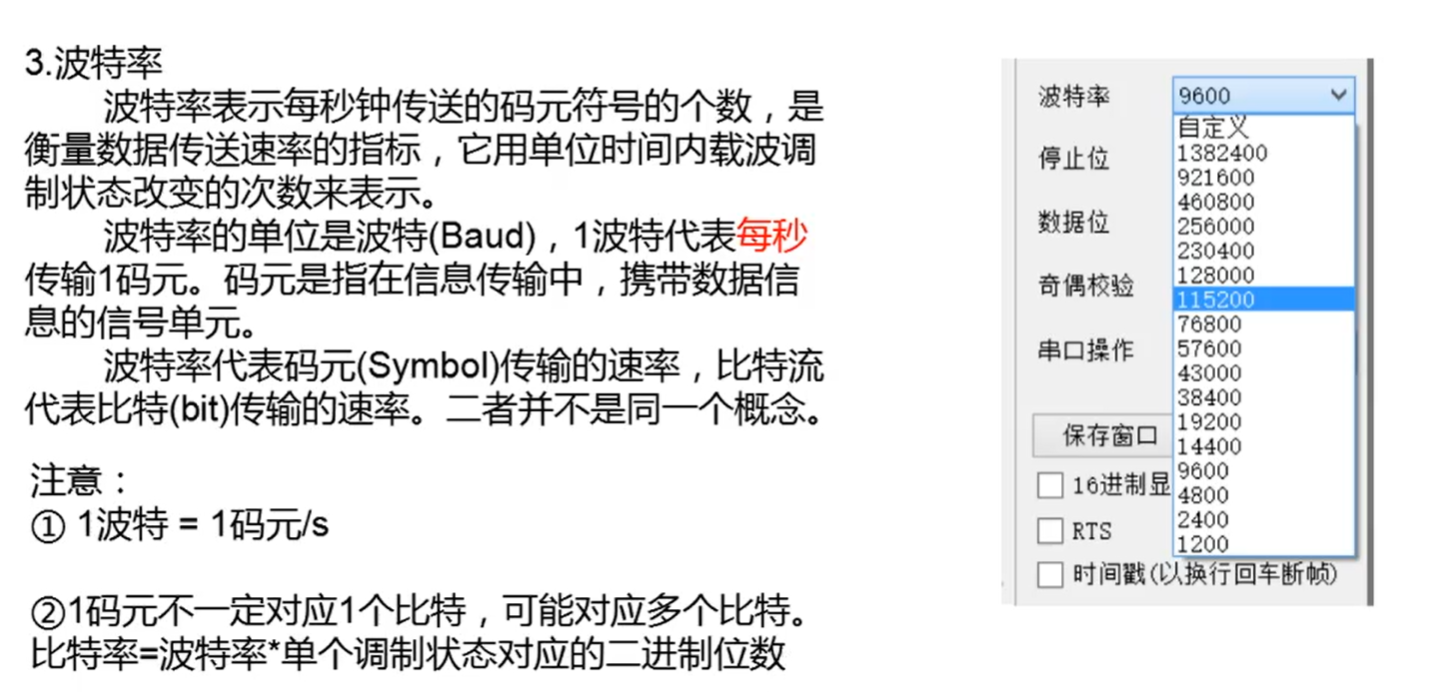

3. 波特率


   1码元等于几个bit

八 图像处理

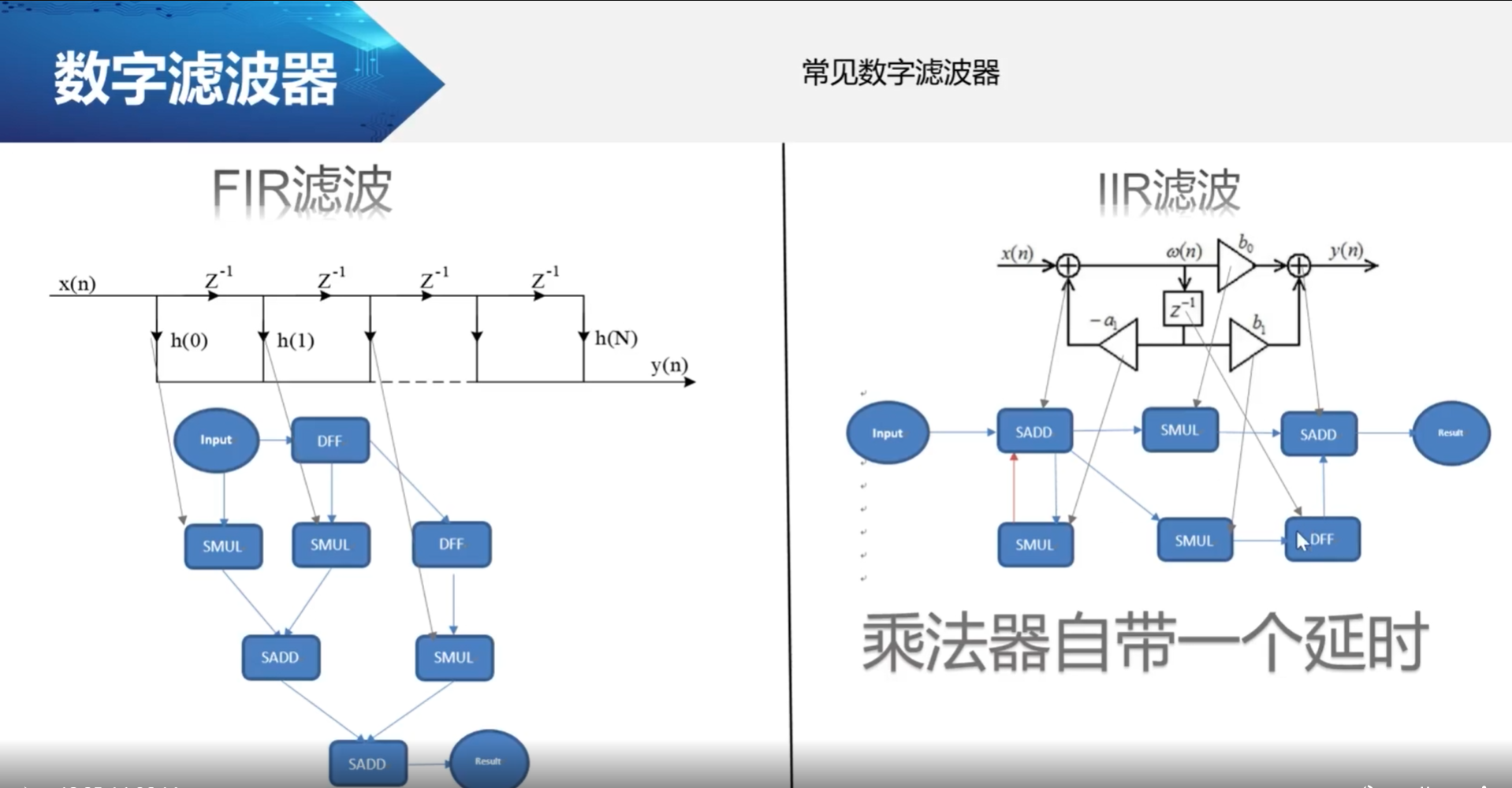

1. 数字滤波器

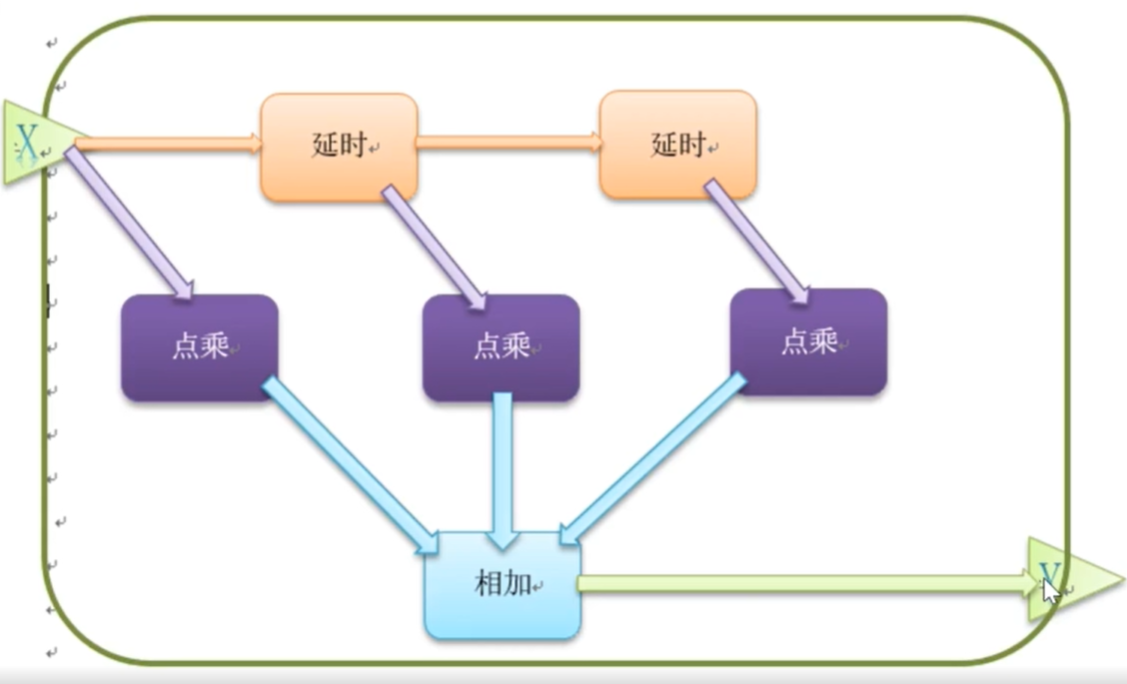

   FIR，IIR（乘法器自带一个延时）

2. 图像与位图

   （1）像素值：RGB

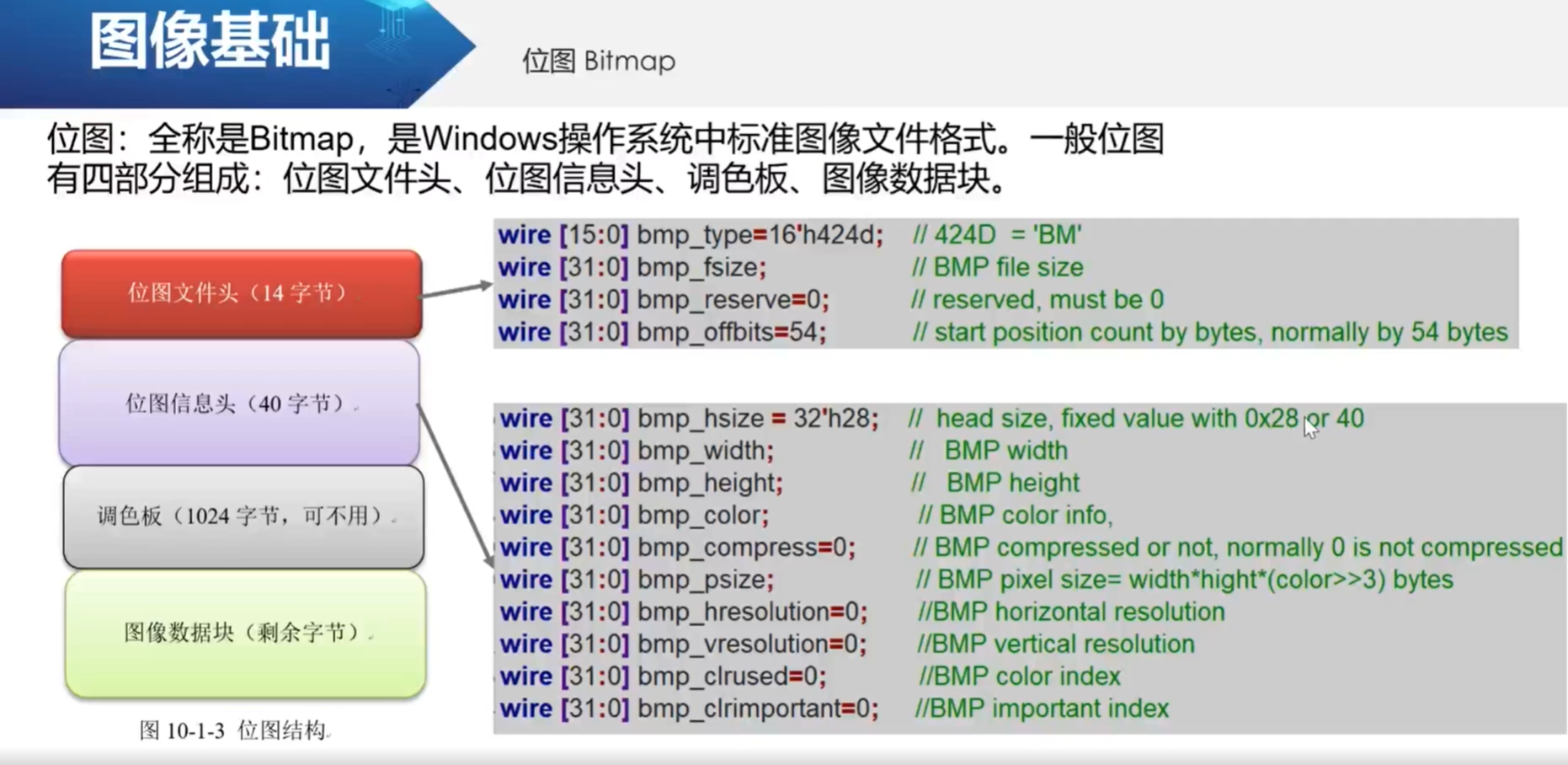

   （2）位图文件头，位图信息头，调色板，图像数据块

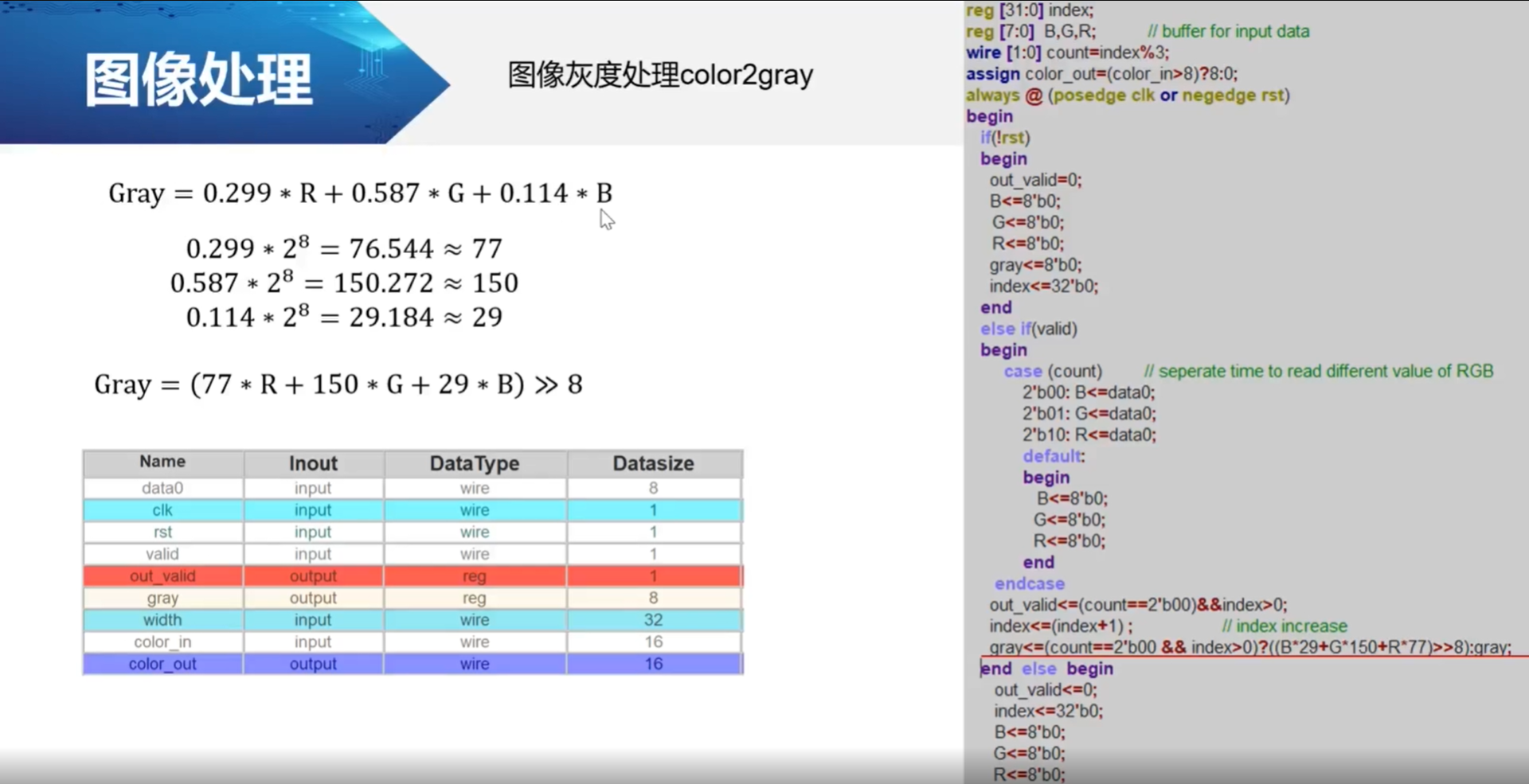

（3）图像灰度处理

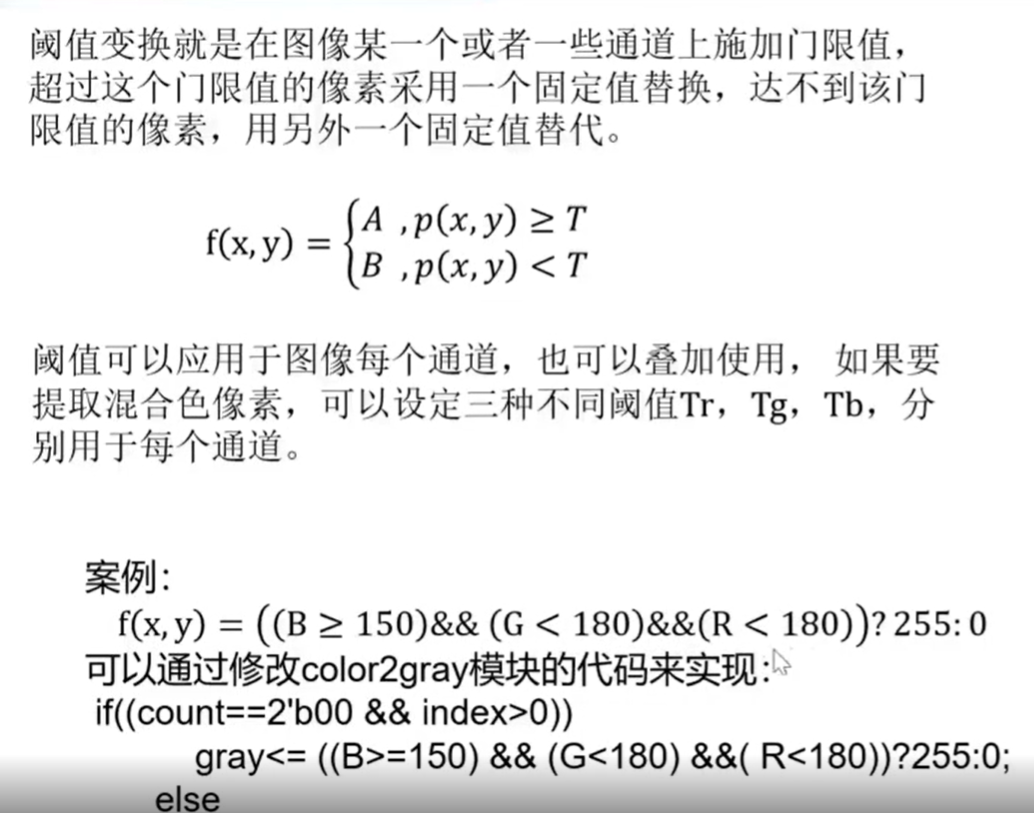

（4）图像阈值变换

4. ##### 卷积滤波

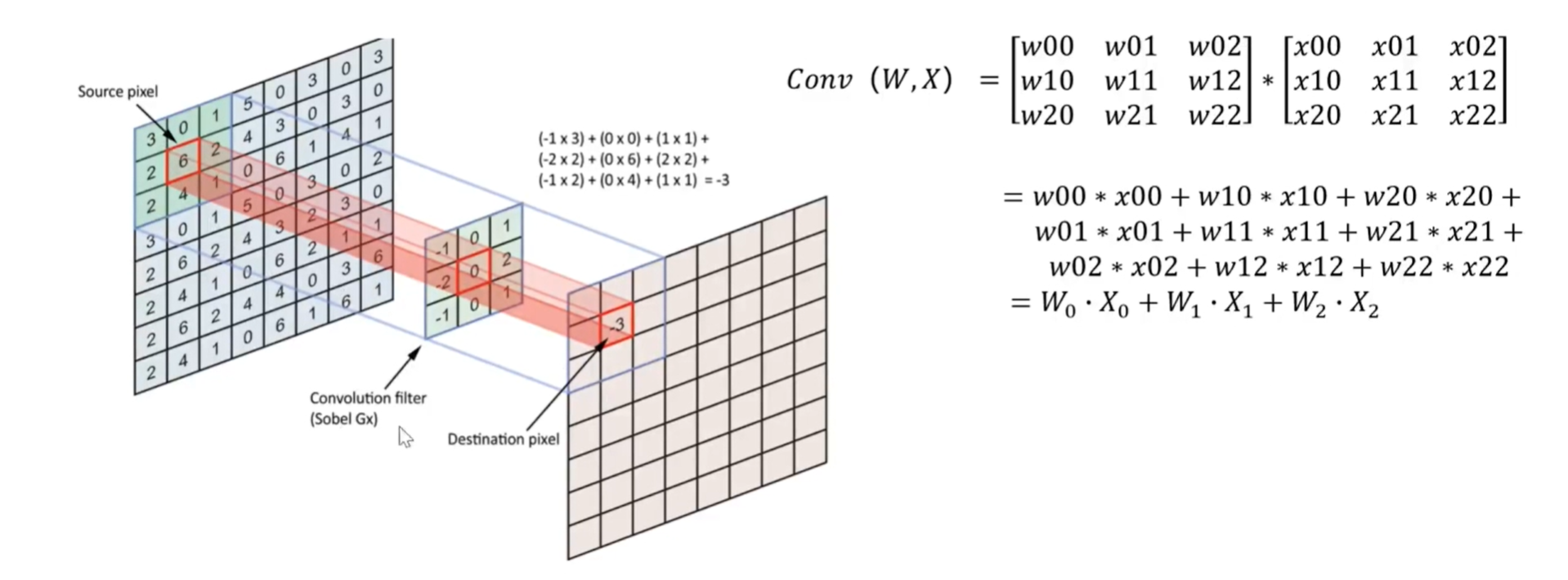

（1）卷积运算

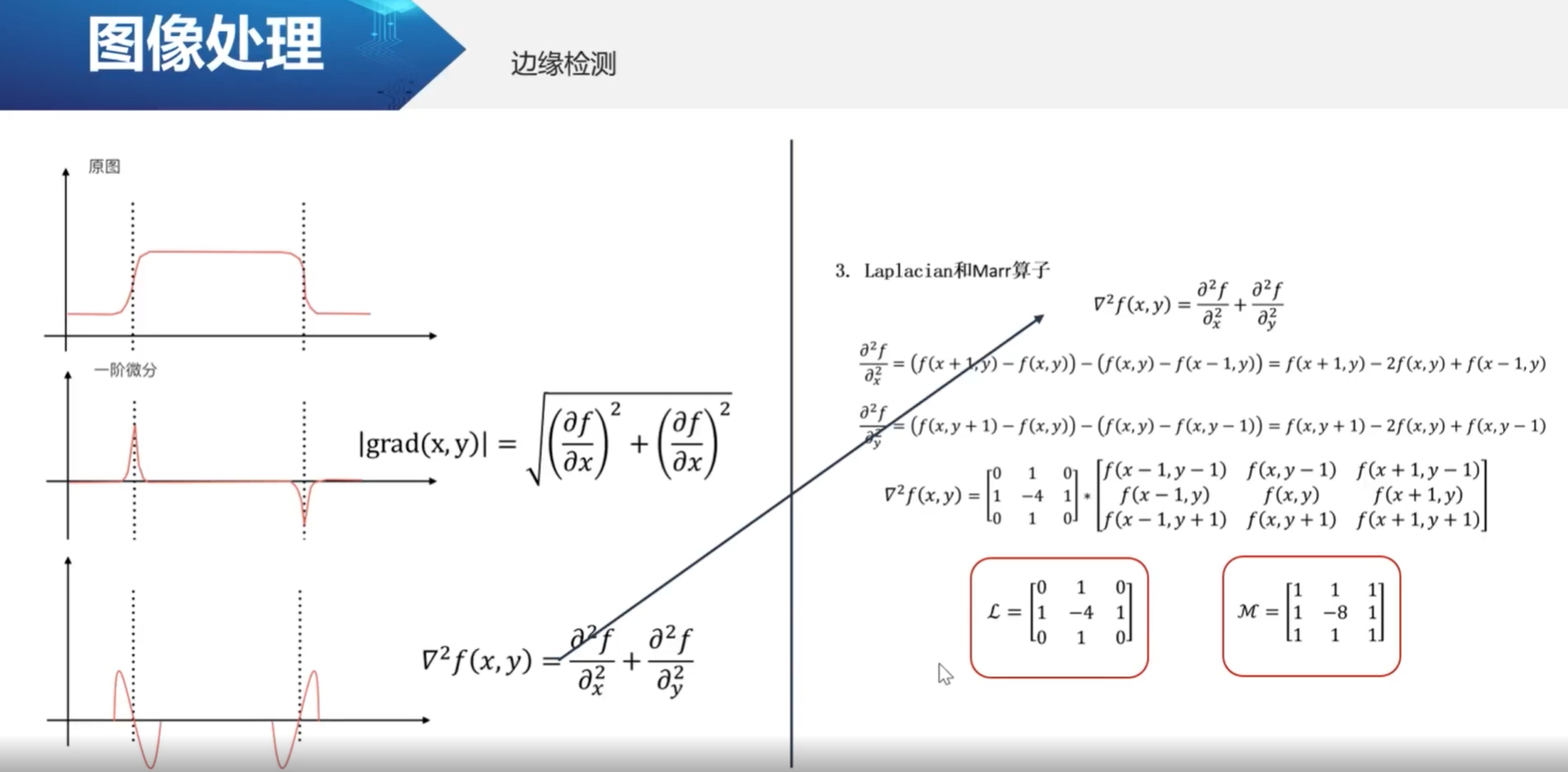

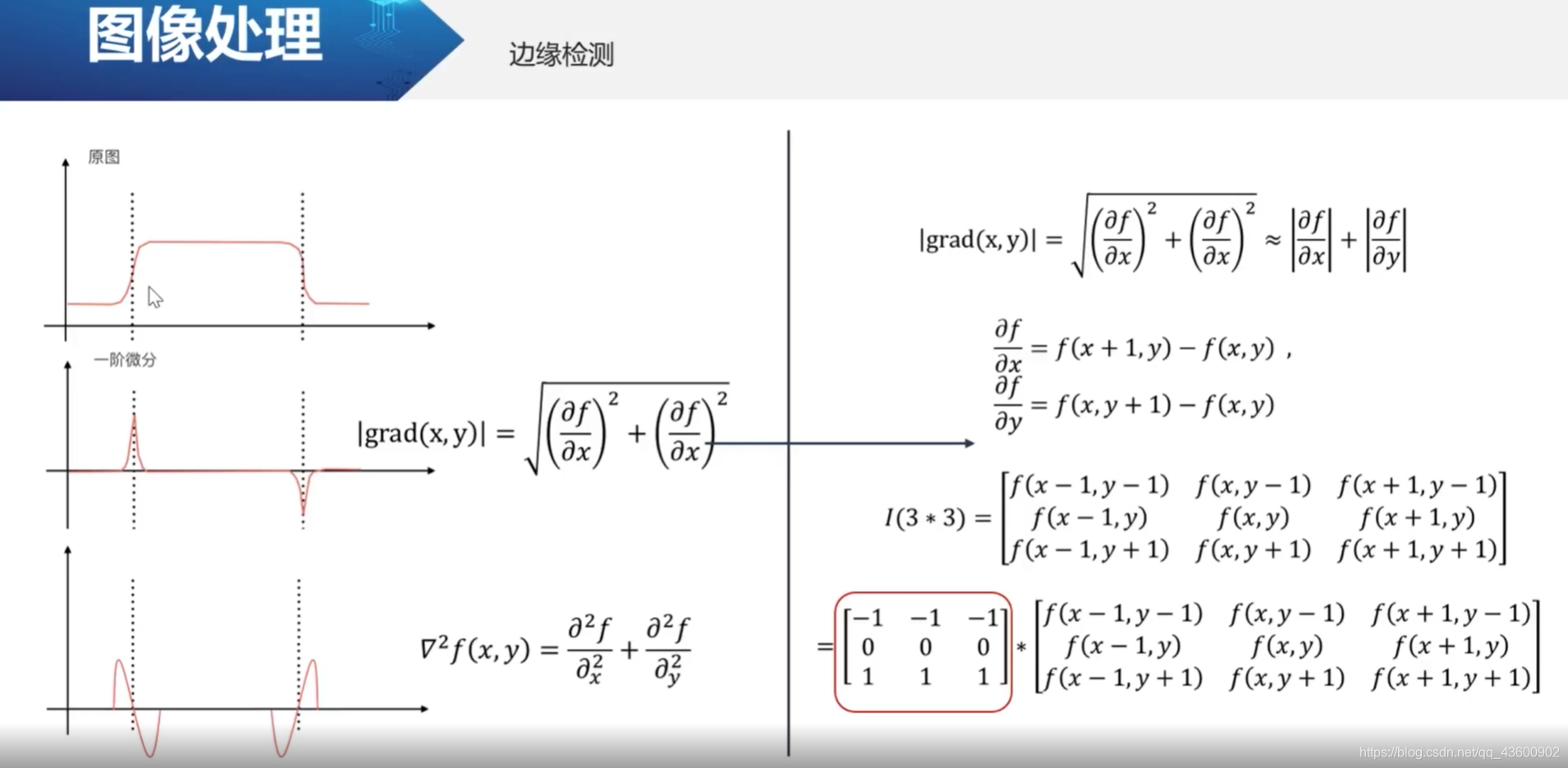

（2）边缘检测

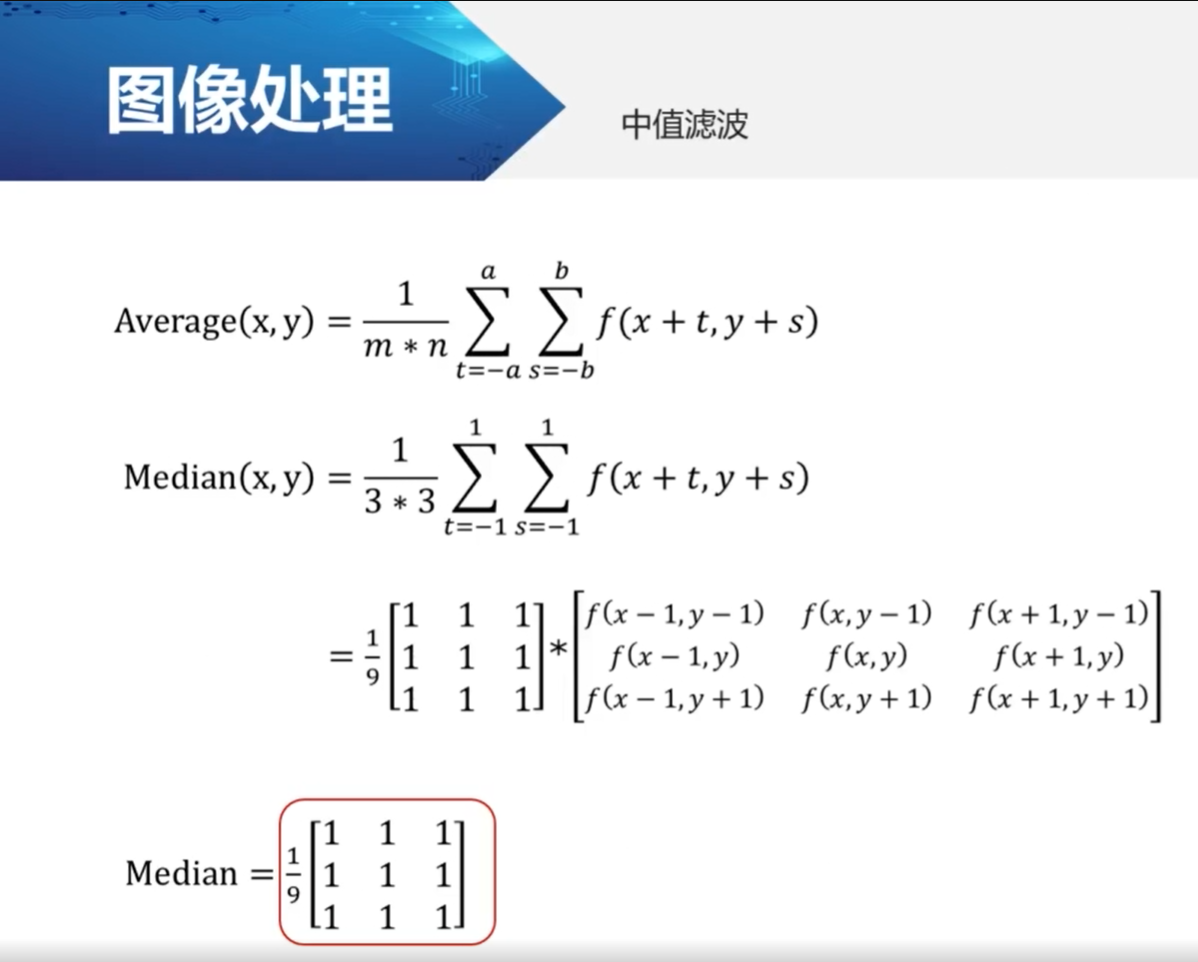

（3）中值滤波

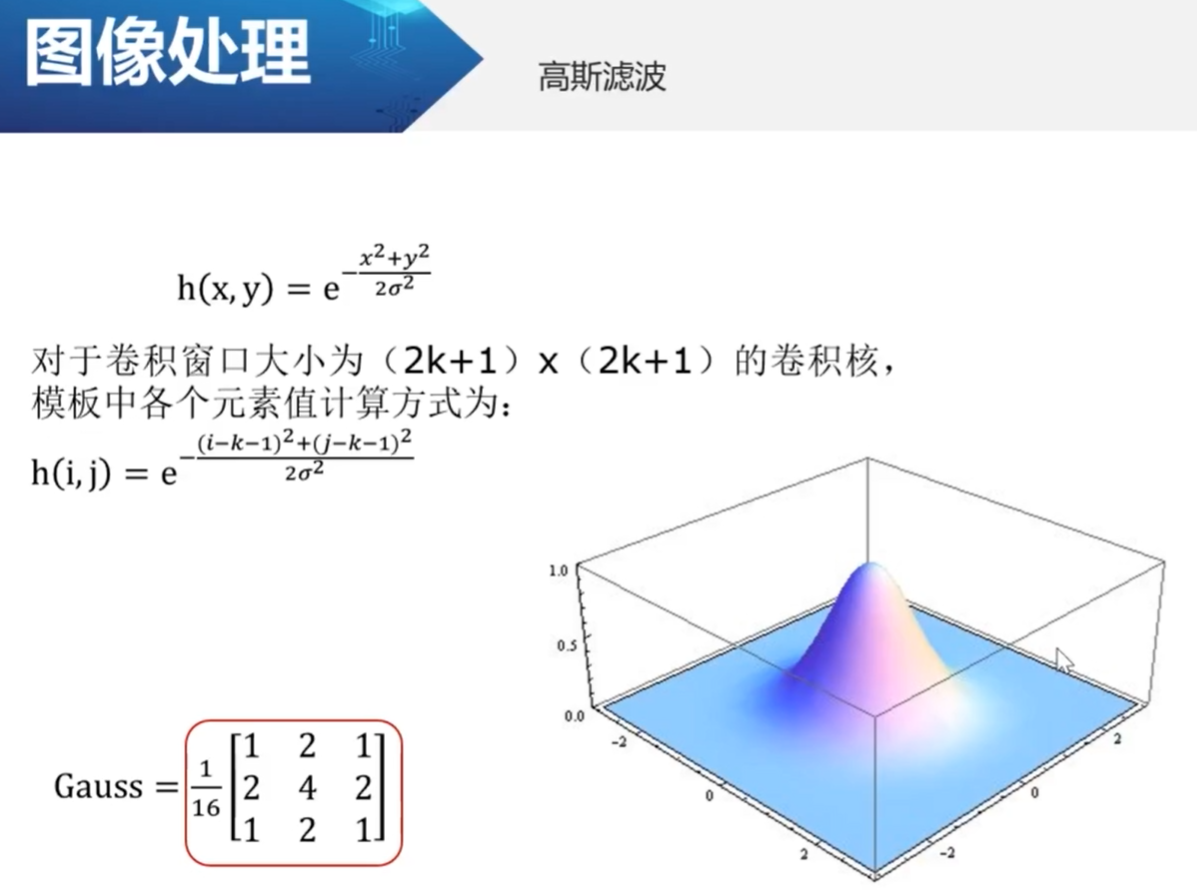

（4）高斯滤波

九 SPI

一、SPI

SPI是串行外设接口( Serial Peripheral Interface )的缩写是Motorola公司提出的一种高速的、全双工、同步的通信总线。采用主从架构,由主机( master )控制时钟,按高位在前、低位在后(MSB first )的原则发送数据。

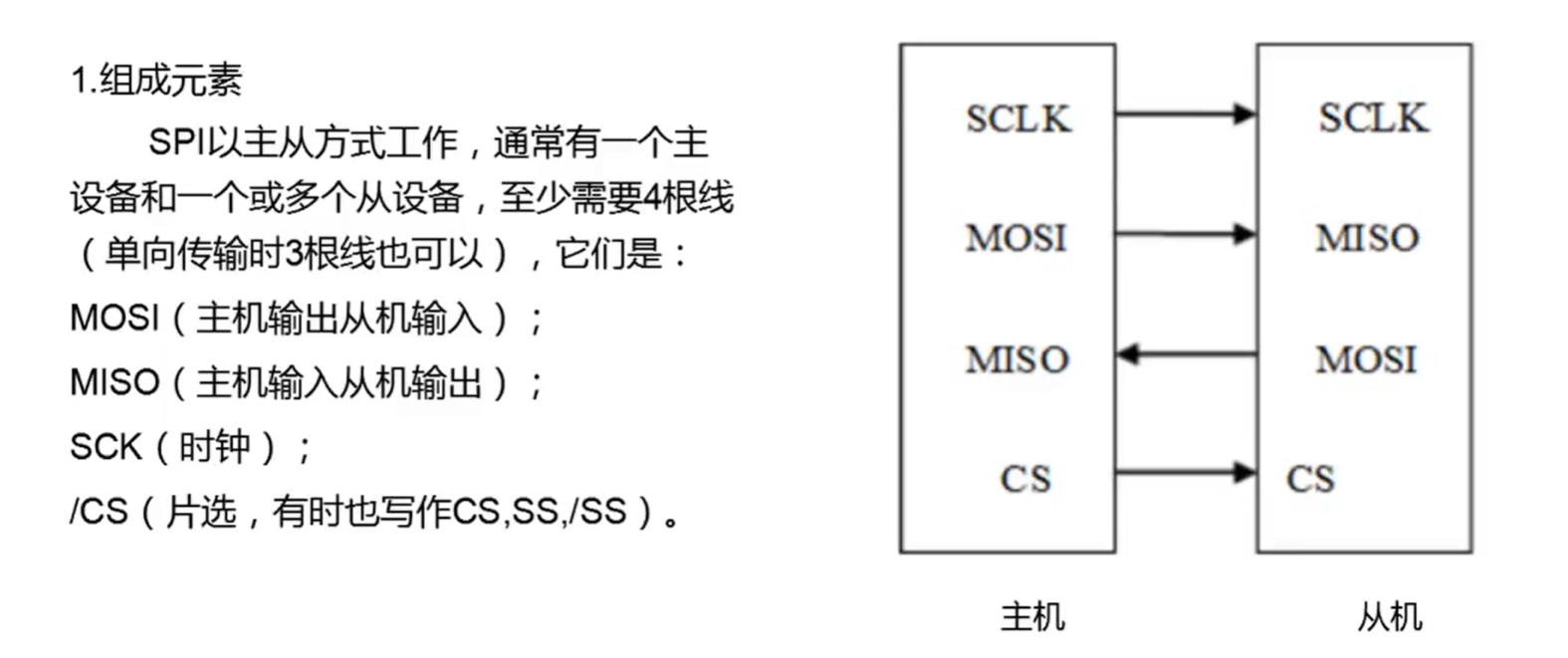

1.组成元素：

MOSI：数据信号，由主机发送，从机接收；

MISO：数据信号，由从机发送，主机接收

SCK：时钟信号，主机产生，发送到从机

/CS：片选信号，由主机产生，发送到从机，低电平有效

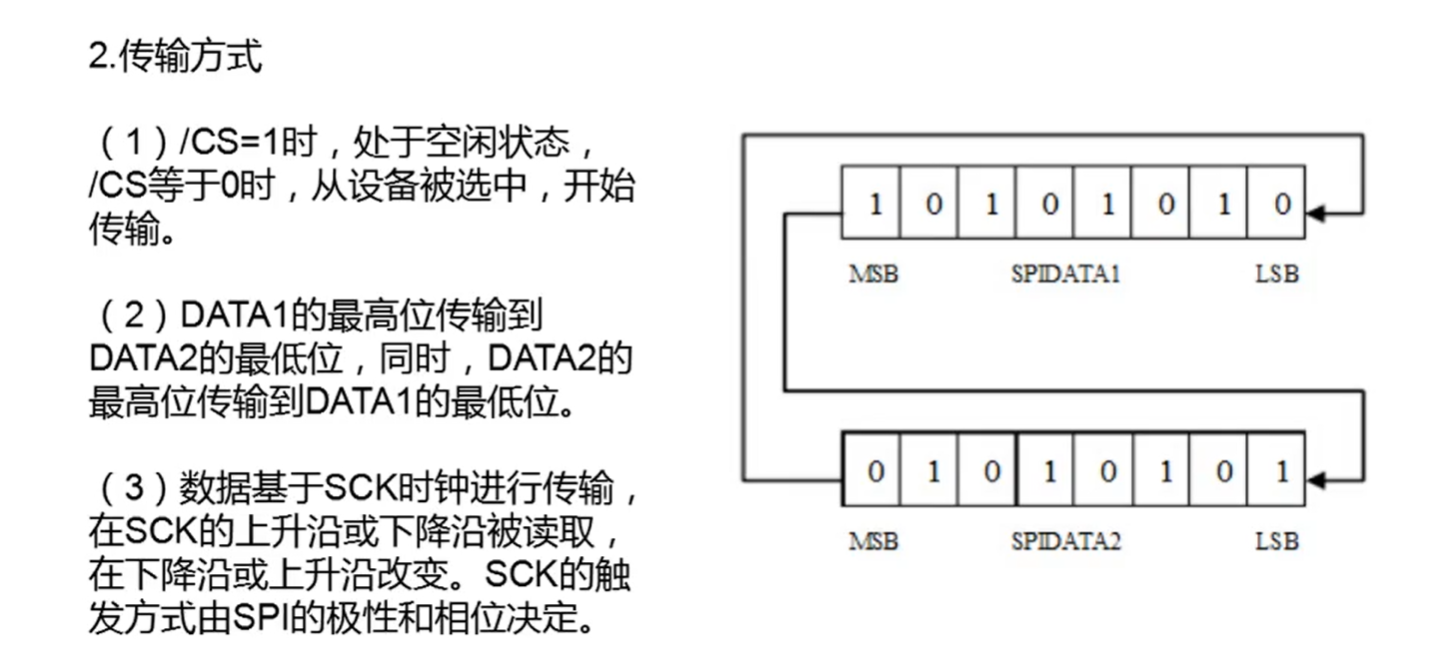

2.传输方式

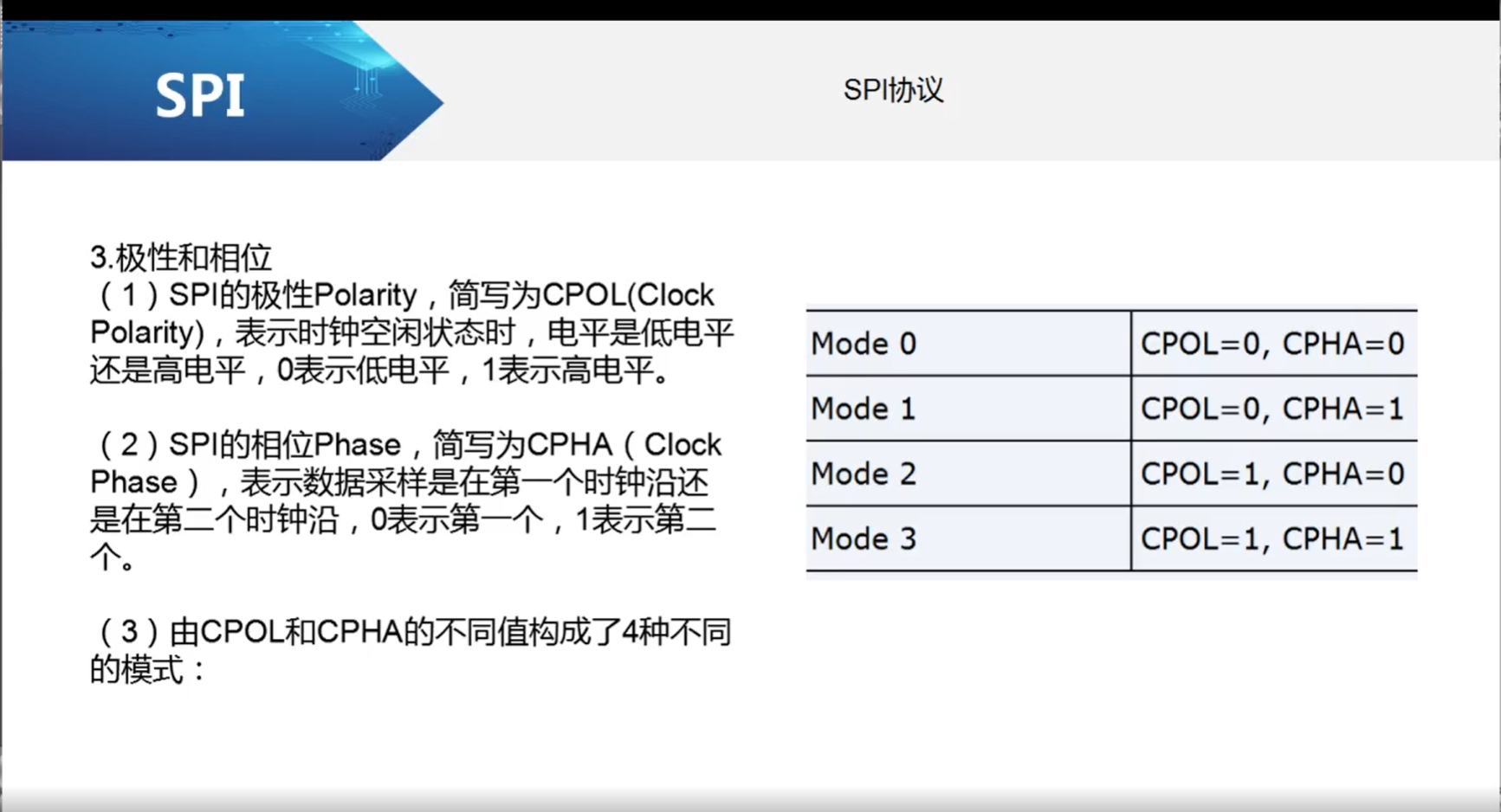

3.极性和相位

4个模式

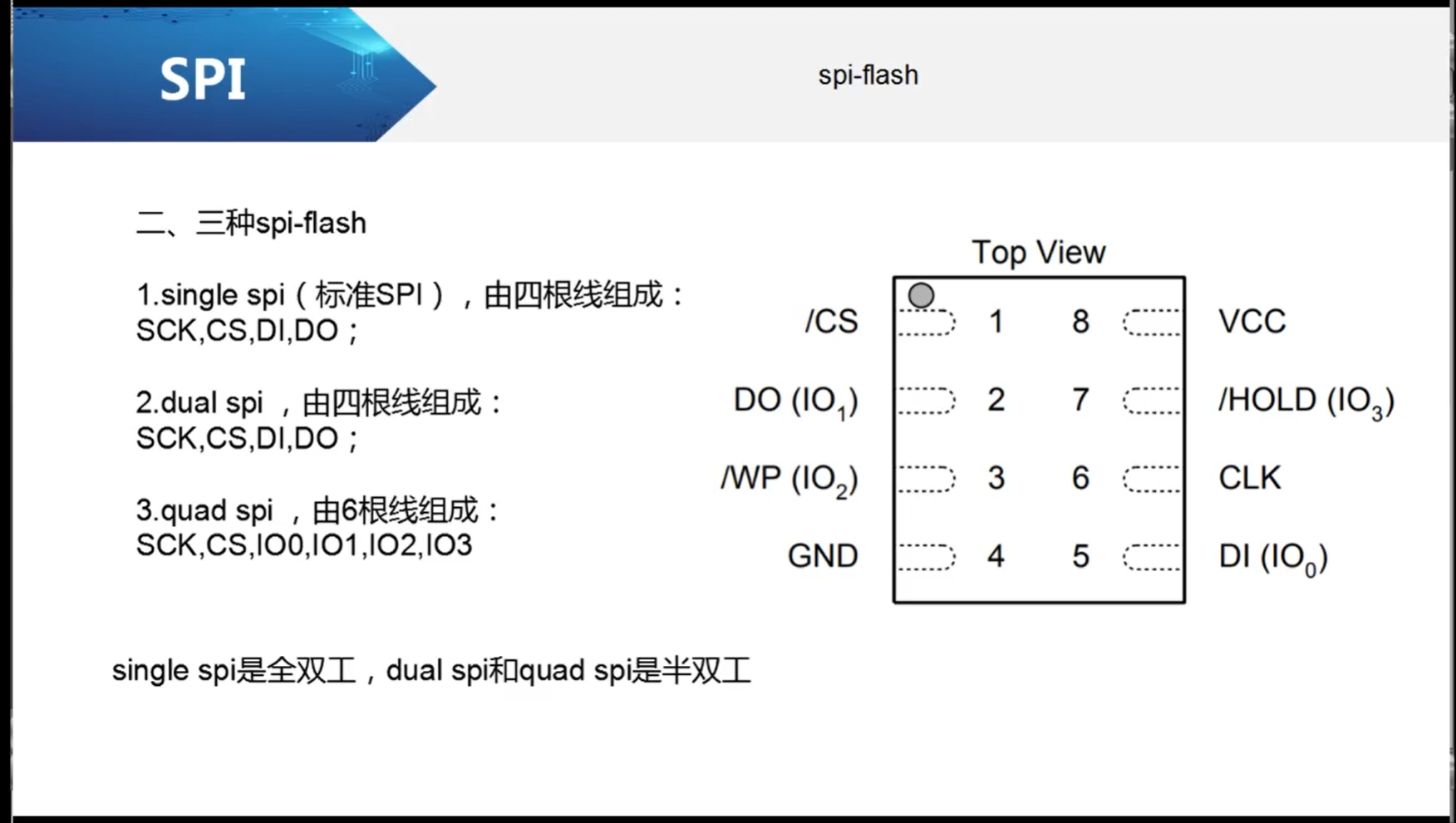

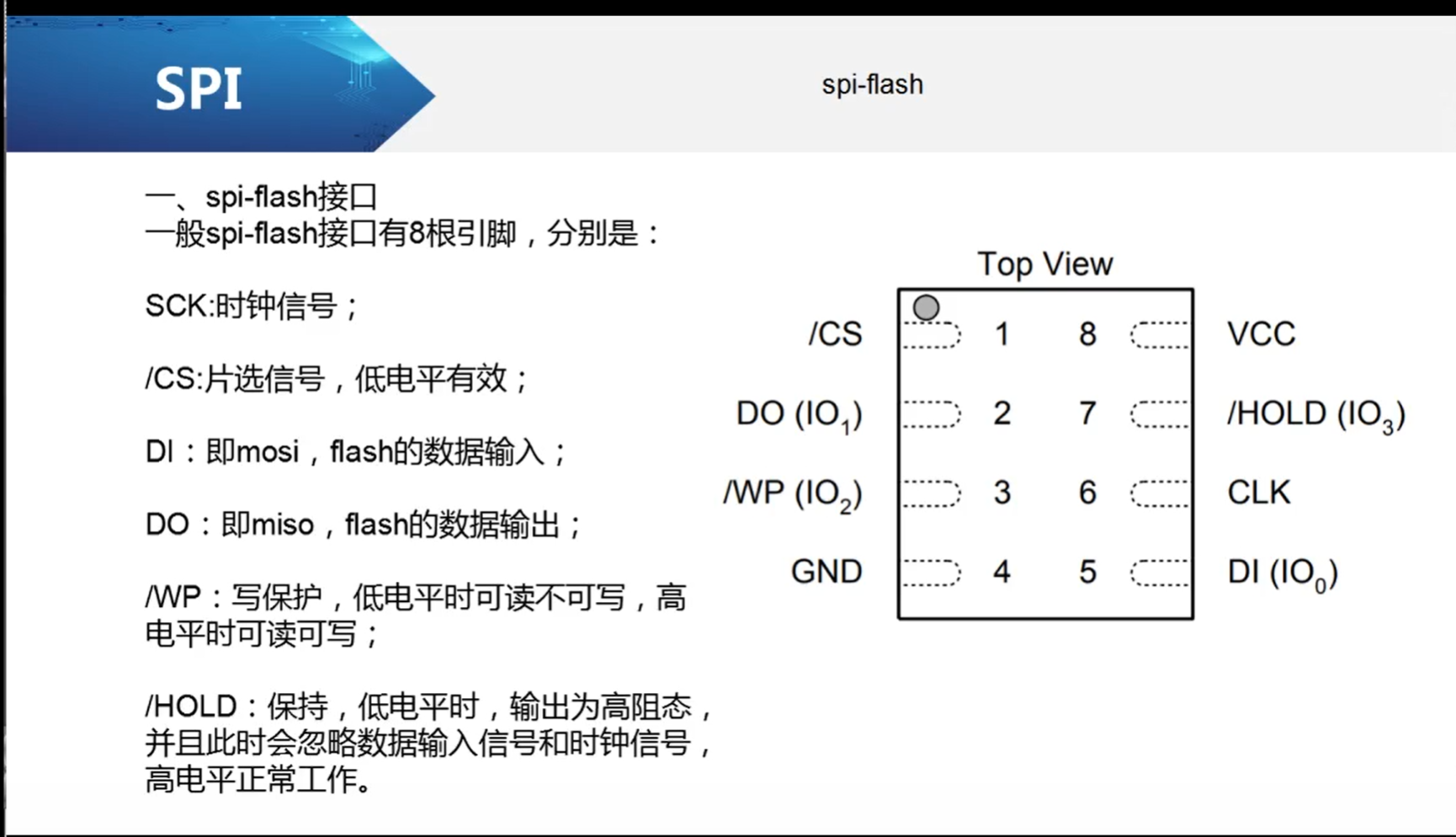

4.SPI Flash

SCK：时钟信号；/CS：片选，低电平有效；DI：MOSI，flash数据输入；DO：MISO，flash数据输出

读写步骤

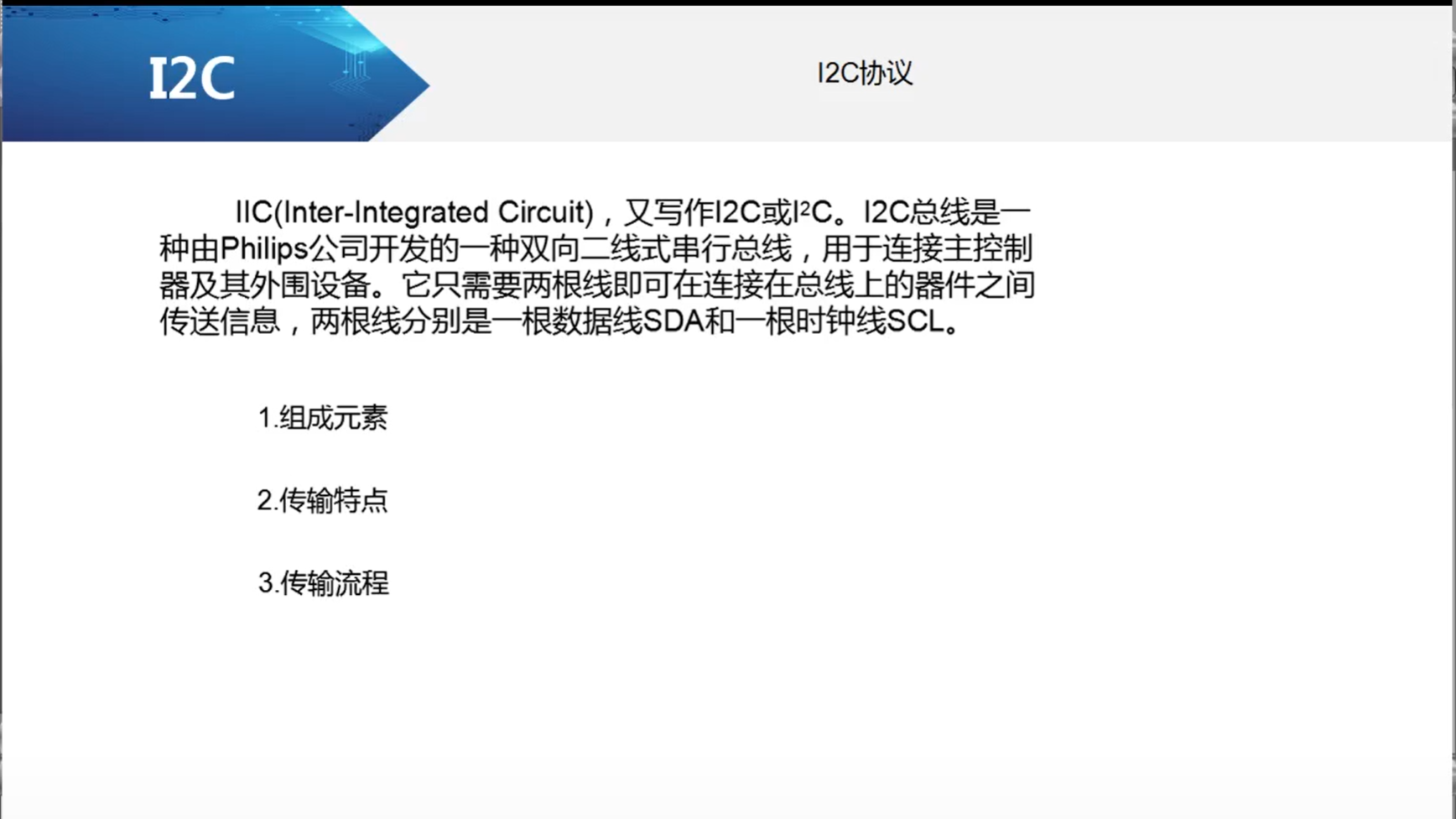

十、I2C

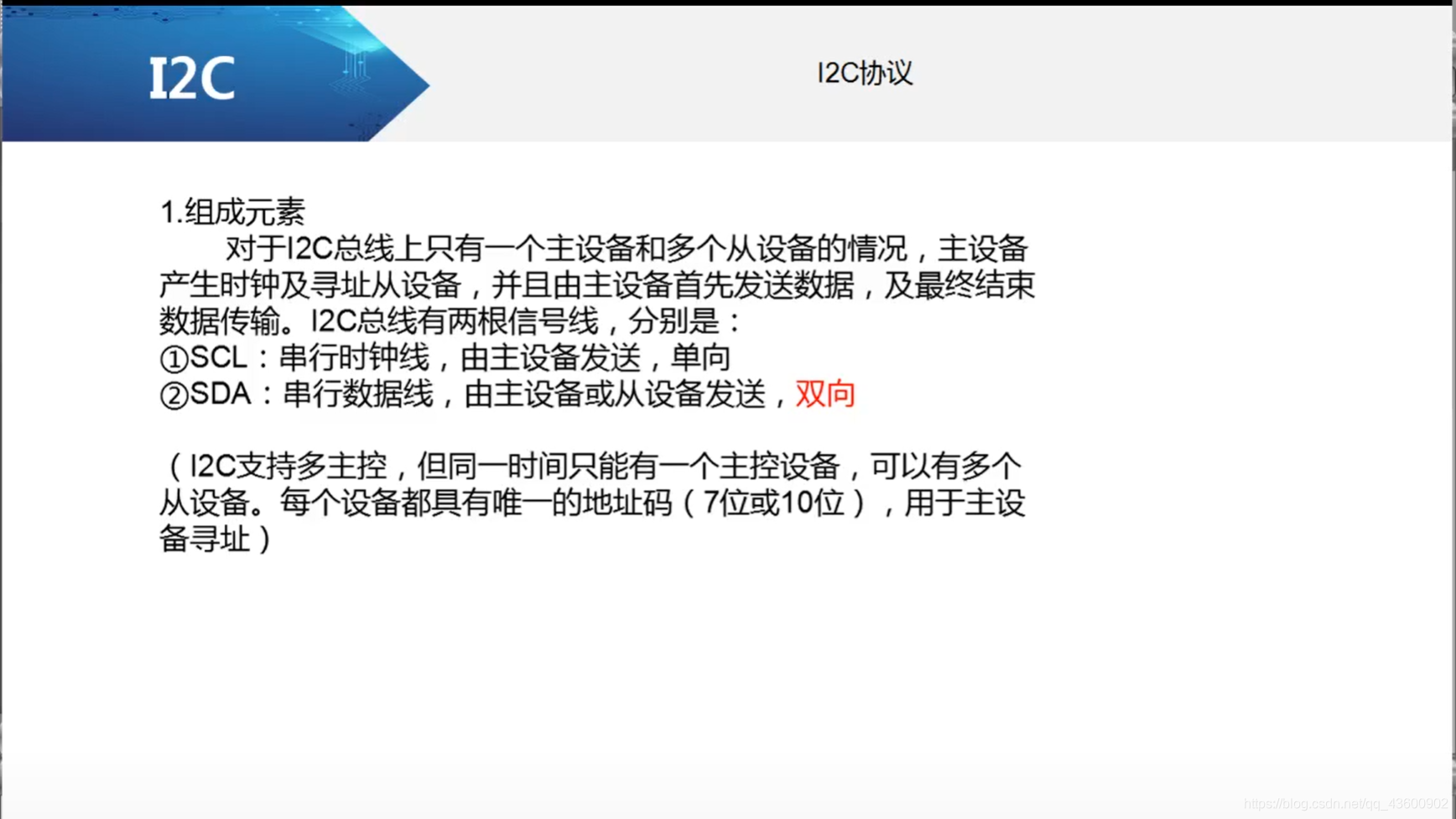

1.组成元素

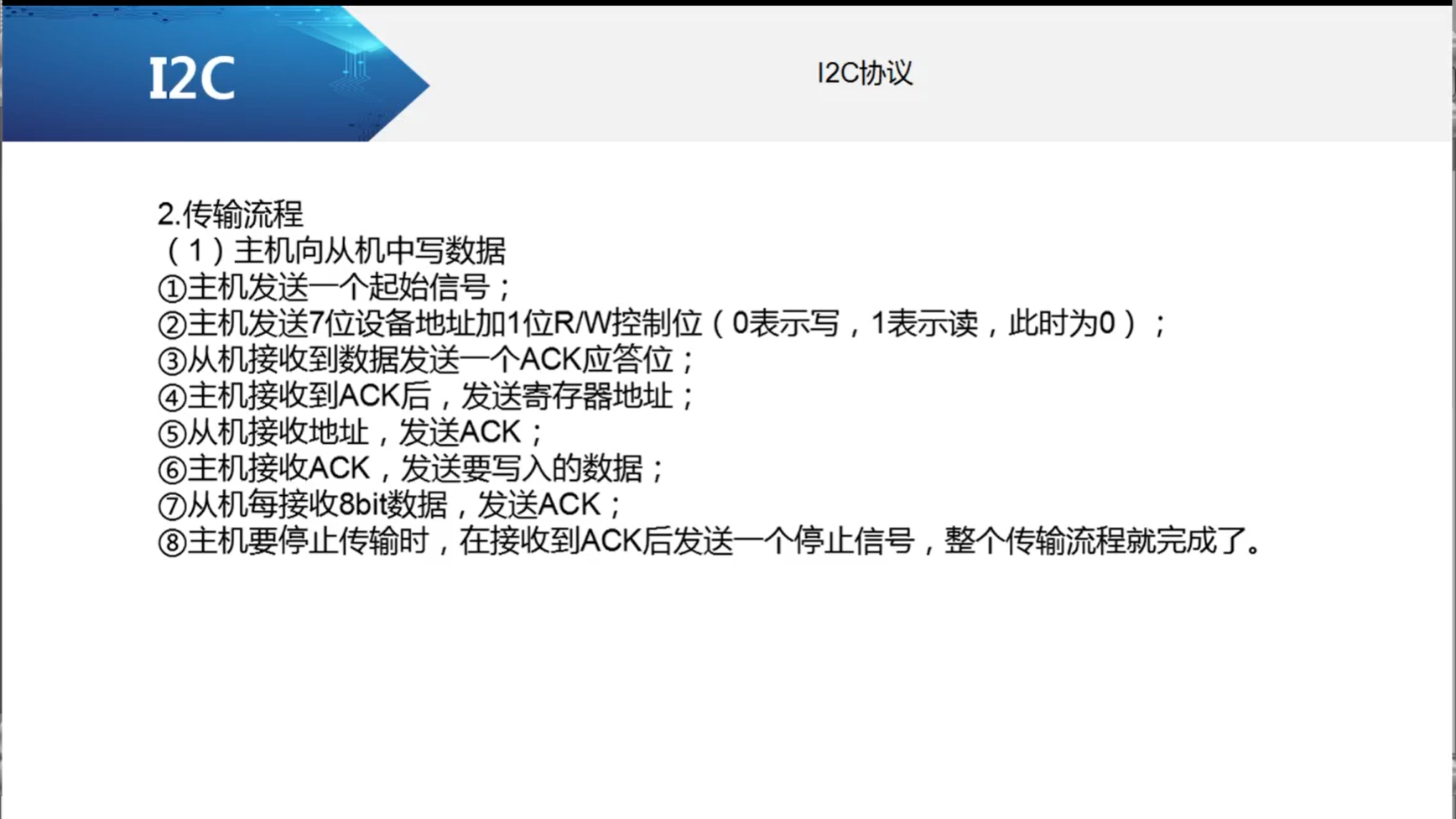

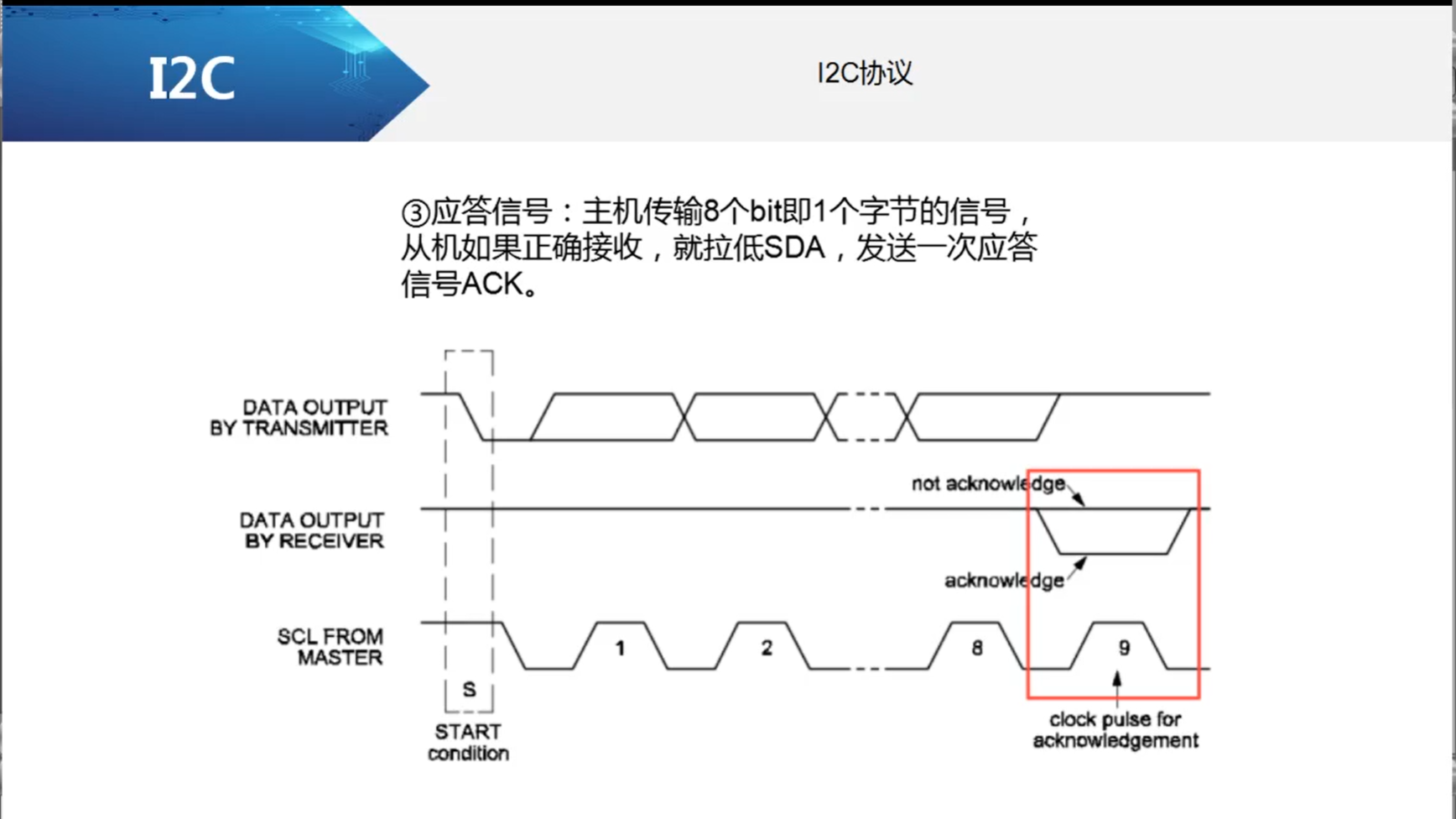

2.传输流程

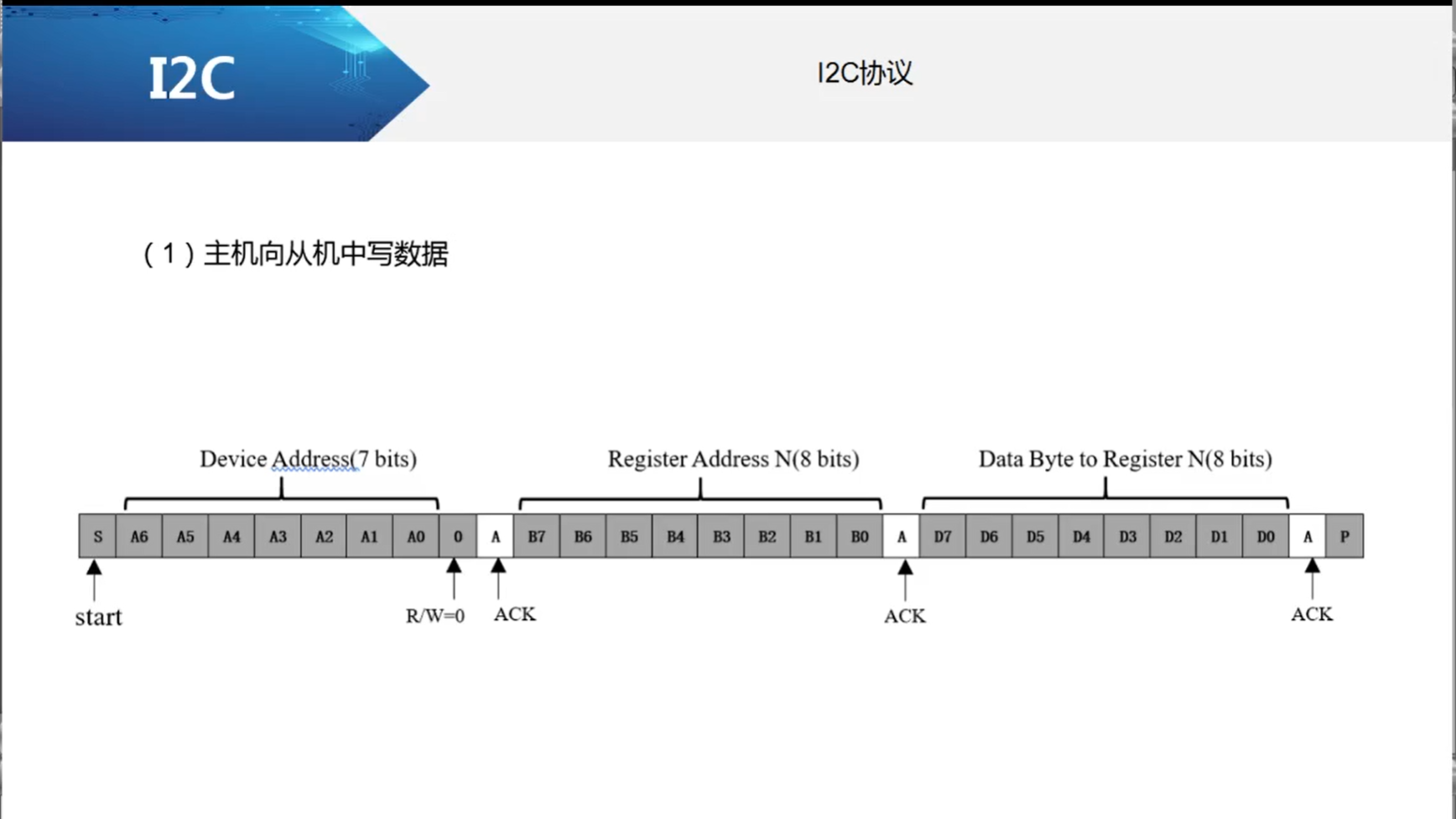

主机向从机写数据

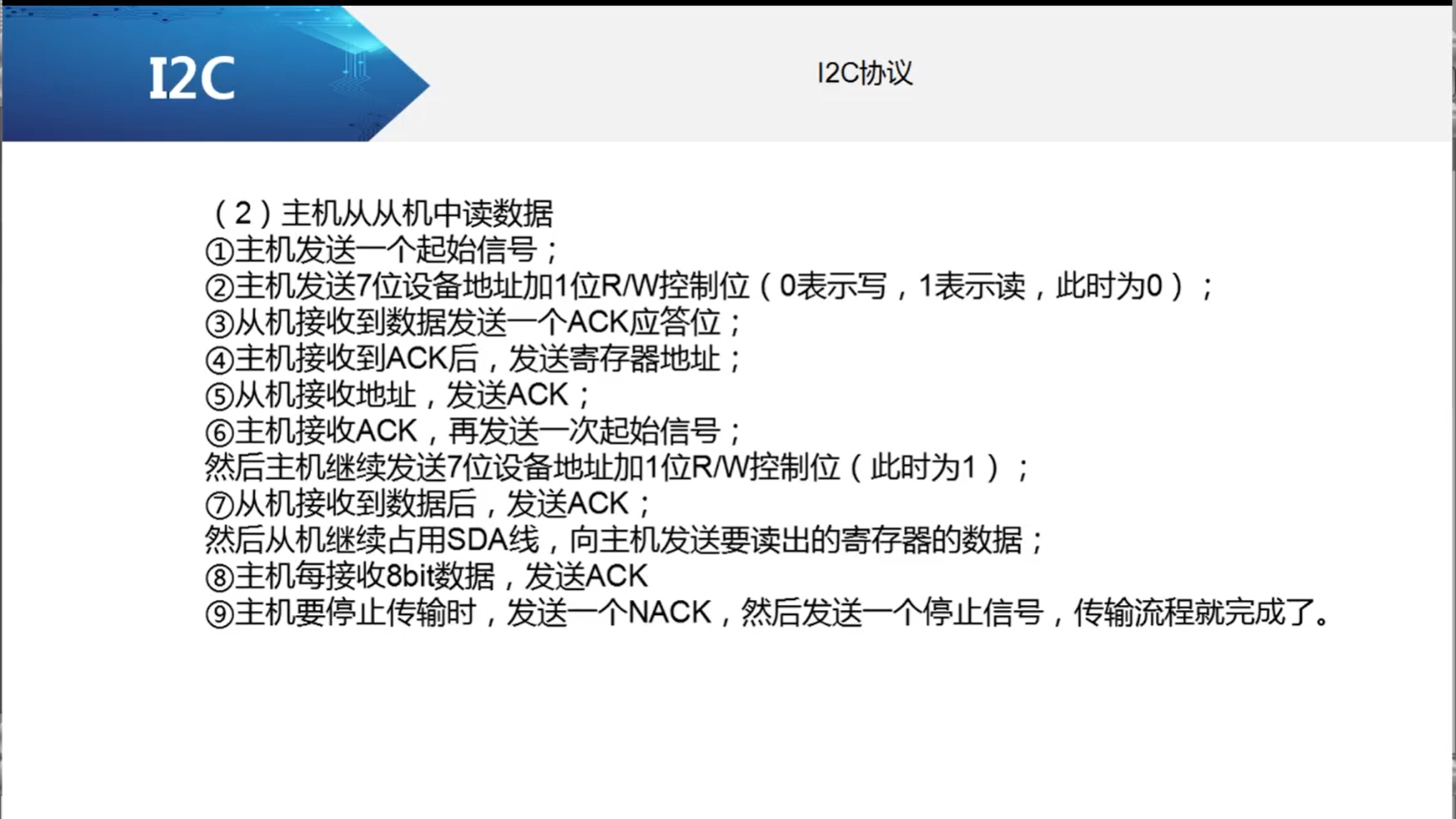

主机从从机中读数据

文中PPT来自Robei EDA
