1. VScode软件上，安装以下插件：
1.1 plantuml语言的插件，支持uml语言

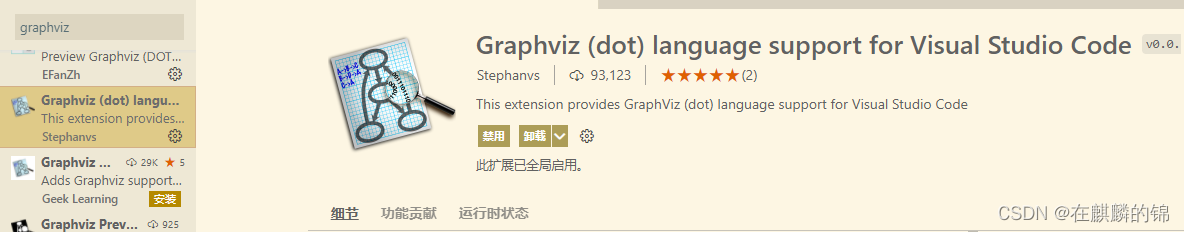

1.2 graphviz插件，将uml导出图形
2.plantuml示例

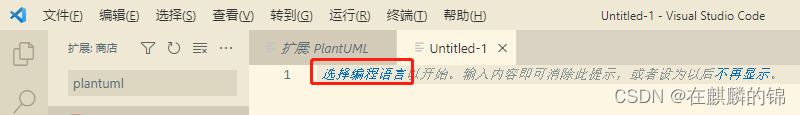

2.1 创建新文件，选择编程语言为plantUML
2.2 输入以下参考代码, 通过快捷键Alt+D 将代码转为uml图形
@startuml
Bob -> Alice : hello
@enduml

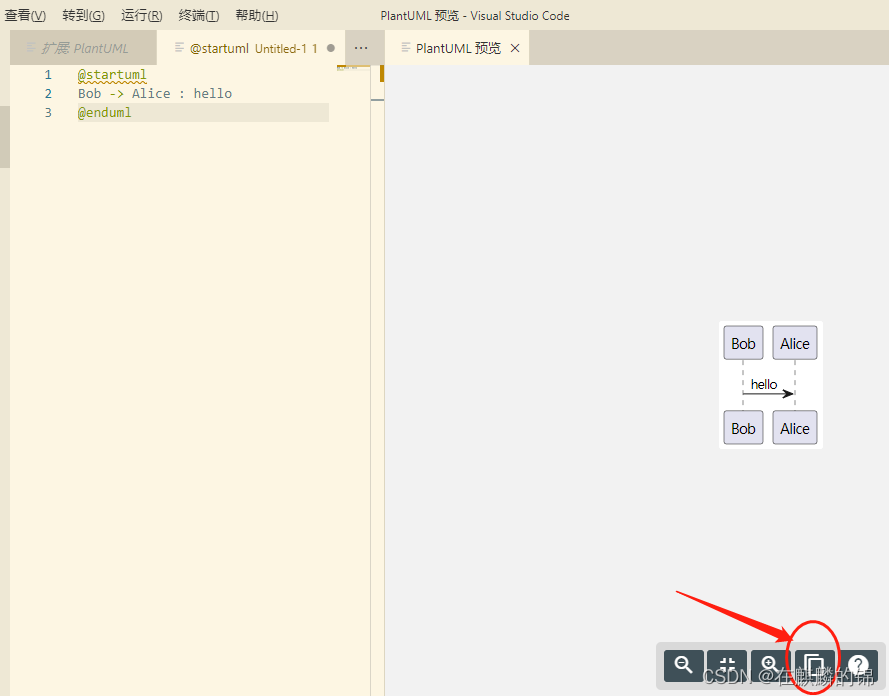

左边为代码区，右边为输出图形
2.3 上图箭头所示将图形复制到剪贴板，可粘贴到所需文章中。
PS:
plantUML官方教程：
https://plantuml.com/zh/sequence-diagram
plantUML在线编辑地址： http://www.plantuml.com/plantuml/uml/SyfFKj2rKt3CoKnELR1Io4ZDoSa70000
