前言

最近在学习QT界面开发，想做一个基于周立功CAN盒的上位机软件。对QT实现USBCAN-E-U板卡CAN数据收发进行探索。

一、开发环境

系统：win7
QT:5.1.0
QT Creator:2.7.2
编译器：_MinGW_32bit

CAN硬件：ZLG USBCAN-E-U

二、开发步骤

1.准备对应CAN通信卡的驱动包、二次开发库文件

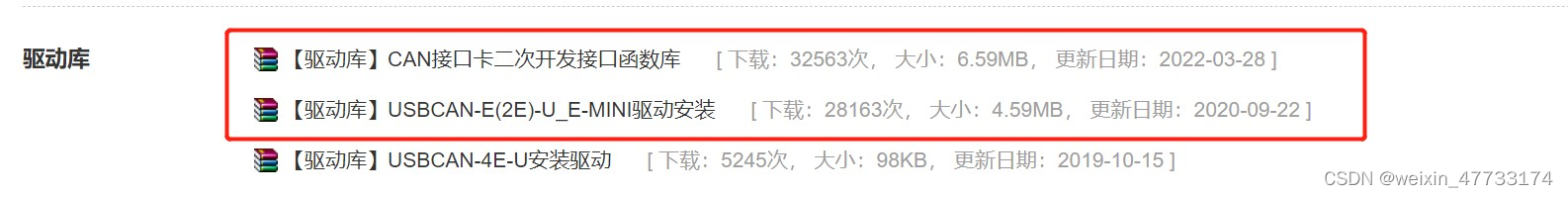

驱动及库下载链接
根据自己的ZLG硬件板卡选择对应的驱动和二次开发库文件。

2.安装CAN盒驱动（已安装可忽略）

安装完成后，在电脑设备管理里面可以查看到CAN盒设备信息。

3.创建QT工程，完成CAN库配置

此处请参考转载的链接转载

4.我的QT配置

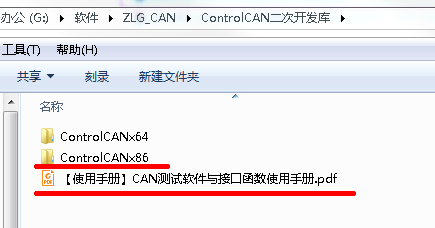

在第3步中，确定QT Creator的编译器版本，如果是32位则选择ControlCANx86,
，否则选择64位库。在实现第5步之前，先阅读二次动态库中的pdf说明文档。

5.QT代码实现基本数据读取

创建widget工程，添加CAN的头文件，和加载动态库后（看第3步链接）。如何实现CAN板卡的控制？？

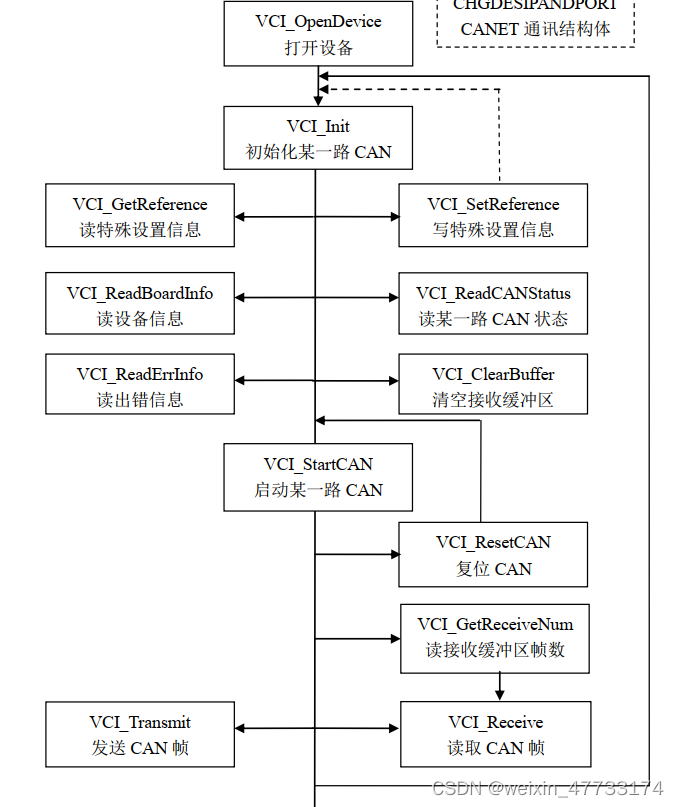

注意阅读《使用手册》的CAN接口调用流程：

细节需参照文档，附上基本代码，仅打通基本数据接收，所以很多地方都是用的固定参数，更多的优化在熟悉后自行优化。

Widget::Widget(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::Widget)
{
    ui->setupUi(this);

    DWORD RET = VCI_OpenDevice(VCI_USBCAN_E_U,0,0);
    qDebug() << "open dev state:" <<RET;

    int baudrate = 0x060007;
    RET = VCI_SetReference(VCI_USBCAN_E_U,0,0,0,&baudrate);
    qDebug() << "VCI_SetReference:"<<RET;

    PVCI_INIT_CONFIG pInitConfig;
    pInitConfig->Mode = 0;
    RET = VCI_InitCAN(VCI_USBCAN_E_U, 0, 0, pInitConfig);
    if(RET == STATUS_ERR)
    {
        qDebug() << "Init can failure!";
    }else
    {
        qDebug() << "Init can OK!";
    }

    RET = VCI_StartCAN(VCI_USBCAN_E_U,0,0);
    if(RET != STATUS_OK)
    {
        qDebug() << "Start can failure!";
    }else
    {
        qDebug() << "Start can OK!";
    }
     ui->pushButton->setText("关闭");
    dataRecvTimer = new QTimer(this);
    dataRecvTimer->start();
    dataRecvTimer->setInterval(50);
    connect(dataRecvTimer,SIGNAL(timeout()),this,SLOT(on_dataRcve_event()));
}

接收数据槽函数，50ms会进来读取一次数据：

void Widget::on_dataRcve_event()
{
    DWORD RET ;
    ULONG num = 0;
    pErrInfo = new VCI_ERR_INFO;
    num = VCI_GetReceiveNum(VCI_USBCAN_E_U,0,0);

    if(num != 0)
    {
        qDebug()<< "VCI_GetReceiveNum:"<<num;
        VCI_CAN_OBJ vco[50];
        do{
             RET = VCI_Receive(VCI_USBCAN_E_U,0,0,vco,50,50);
             qDebug()<< "recv data num:"<<RET;
             for(DWORD i=0;i<RET;i++)
             {
                 QString str = "0x"+QString::number(vco[i].ID,16).toUpper()+" "+QString::number(vco[i].Data[0],16).toUpper()+" "+QString::number(vco[i].Data[1],16).toUpper()
                         +" "+QString::number(vco[i].Data[2],16).toUpper()+" "+QString::number(vco[i].Data[3],16).toUpper();
                 qDebug()<< "ID=0x"<<QString::number(vco[i].ID,16).toUpper()<<"data:"<<vco[i].Data[0]<<vco[i].Data[1]<<vco[i].Data[2]<<vco[i].Data[3];
                 ui->textBrowser->append(str);
             }

        }while(RET);
    }
}

其中，注意在初始化的时候，如果是USBCAN-E-U等几个型号，需先调用VCI_SetReference，再调用VCI_StartCAN，顺序不能反。
完成后，向CAN发送数据，可以实现接收打印：

总结

本文仅仅实现了基本的数据收取，实现USBCAN-E-U信号CAN的使用，代码有些凌乱，仅供参考学习。
