POS (packet over SNOET/SDH）一种应用在城域网或者广域网上的技术。支持IP数据分组；
SONET（Synchronous Optical Network，同步光纤网）
SDH（Synchronous Digital Hierarchy，同步数字系列）
SONET（Synchronous Optical Network，同步光纤网）是ANSI定义的同步传输体制，是一种全球化的标准传输协议，采用光传输，传输速率组成一个序列，包括STM-1（155Mbit/s）、STM-4c（622Mbit/s）和STM-16c/STM-16（2.5Gbit/s），每一级速率都是较低一级的4倍。由于是同步信号，因此SONET可以方便地实现多路信号的复用。
SDH（Synchronous Digital Hierarchy，同步数字系列）是CCITT（现在的ITU-T）定义的，采用同步复用方式和灵活的映射结构，可以从SDH信号中直接分插出低速的支路信号，而不需要使用大量的复接/分接设备，从而能够减少信号损耗和设备投资。
Ethernet接口和POS接口的比较：
Ethernet接口的传输速率更高一点；
而POS接口的传输效率要高一点，因为POS接口通过PPP和HDLC来封装二层承载IP，二层报头的开销最高为９个字节，有可能是七个字节，而以太封装的二层报头的开销是１８个字节，故POS接口的传输效率要高。成本上Ethernet的价格要便宜一点
LAN／WAN模式；
PPP（point To point protocol）点对点协议：
工作在TCP/IP协议的数据链路层含有三个组件（数据封装方式、链路控制协议（LCP）、网络层控制协议（NCP））
数据封装方式：定义了如何封装多种类型上层数据包；
链路控制协议：可以自动检测链路环路，如查看是否存在环路；链路协商参数。如最大数据包长度，还有认证功能；
网路控制协议：用来协商网络层地址等参数；
PPP工作过程的状态：
Dead（起始） Establish（建立） Authenticate（认证） Network（网络层的协商）
terminate（终止）

PPPOE（ppp over Ethernet）的全称是以太网上的点对点协议；
在以太网上提供点对点的连接，建立PPP会话（把PPP帧用以太网帧来承载）
顾名思义就是一种把PPP封装到以太网帧中的链路层协议；
PPPOE可以使以太网中的多台主机连接到远程的宽带接入服务器上；利用这个宽带服务器就可以实现上网，PPPOE是为了弥补以太技术上不能完成认证、计费等这些任务。 由于是进行了认证，所以可以找出何时登录上线和下线，根据这个时间完成计费和安全等操作。

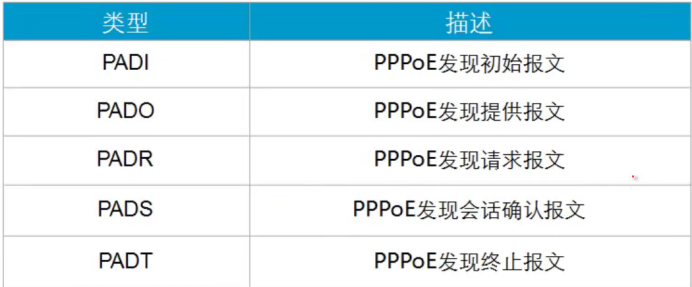

PPPoe的五种报文：

PPPoE属于客户端/服务段模式

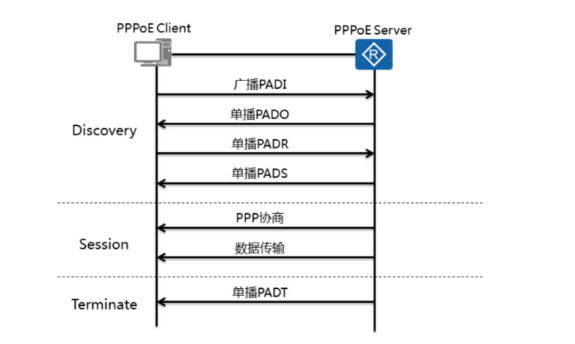

PPPoE的建立分为三个阶段：Discovery（发现）seesion（会话）Terminate（终止）
Discovery阶段
（1）在开始阶段PPPoE的客户端会发送一个PADI的报文，在这个报文中含有该客户端所需要的服务类型信息；
（2）收到客户端所发送过来的PADI报文以后，服务端会比较自己所能提供的服务，如果可以提供则单播回一个PADO报文；
（3）客户端会选择最先收到的PADO报文作为自己的PPPoE的服务段，并单播回一个PADR报文；
（4）此时服务端会产生一个唯一标识和客户端对话的ID，并通过PADS将这个ID告诉客户端，会话建立成功后便进入了PPPoE seesion 阶段
完成通信后的对方都会知道对方的MAC地址和seesion id；他们确定共同的pppoe session

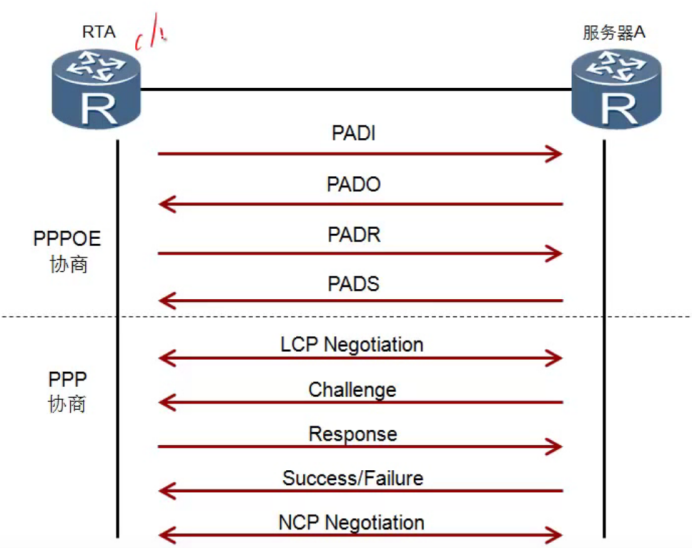

Seesion阶段：PPPOE的协商分为LCP、认证、NCP三个阶段 PPPoe seesion的ppp协商成功之后，就可以传输PPP数据了
在seesion阶段的所有以太网数据包都是单播发送的
Terminate阶段：进入pppoe seesion阶段后，客户端和服务段都可以在任意时刻单播发送PADT报文来结束PPPoe的连接，在发送或者收到PADT后，就不允许再使用该会话传播PPP流量了。

PPPoE的实验

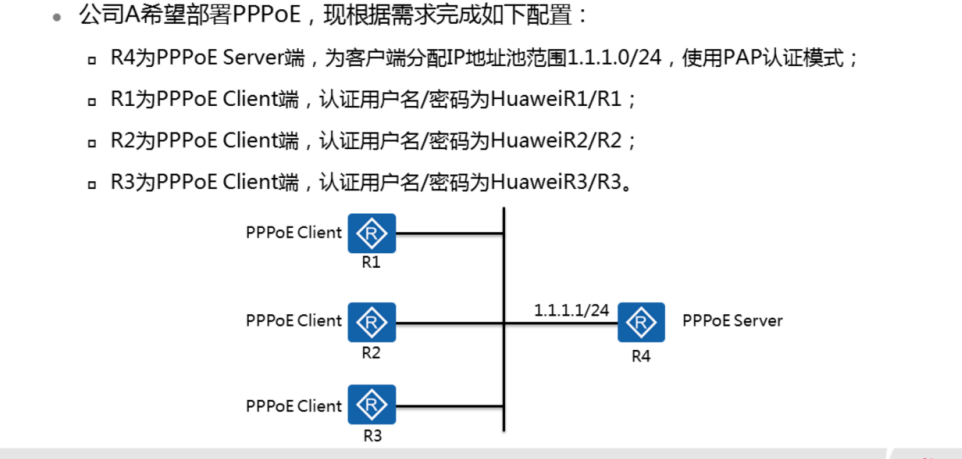

实验要求如下：
以R4为PPPoE的服务端，以R1 R2 R3为客户端；配置认证用户名/密码；

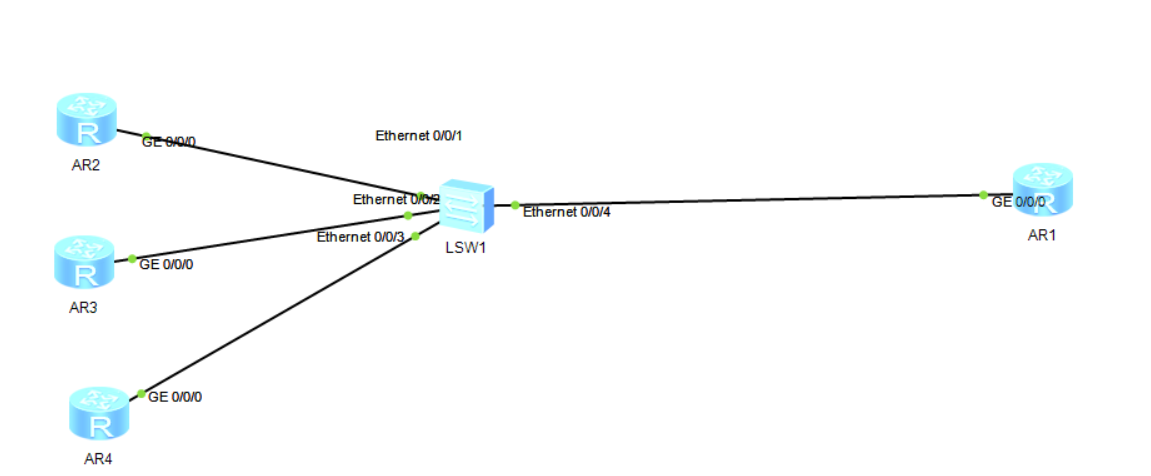

拓扑结构如下

服务端R1的配置如下

ip pool pool_1
gateway-list 1.1.1.1
network 1.1.1.0 mask 255.255.255.0

aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password cipher %%K8m.Nt84DZ}e#<0`8bmE3Uw}%%
local-user admin service-type http
local-user huaweir1 password cipher %$%$1j{k}_{A}e2a"X3>92^{\prime }Pbj-=\ast JoS$%$

firewall zone Local
priority 15

interface Virtual-Template0
ppp authentication-mode pap
remote address pool pool_1
ip address 1.1.1.1 255.255.255.0

interface GigabitEthernet0/0/0
pppoe-server bind Virtual-Template 0

客户端以R2为例
aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password cipher %%K8m.Nt84DZ}e#<0`8bmE3Uw}%%
local-user admin service-type http

firewall zone Local
priority 15

interface Dialer1
link-protocol ppp
ppp pap local-user huaweir1 password cipher %%nfY3O"m{i5}}t:"qv!*E,.PS%%
ip address ppp-negotiate
dialer user huaweir1
dialer bundle 1
dialer-group 1
dialer-rule
dialer-rule 1 ip permit

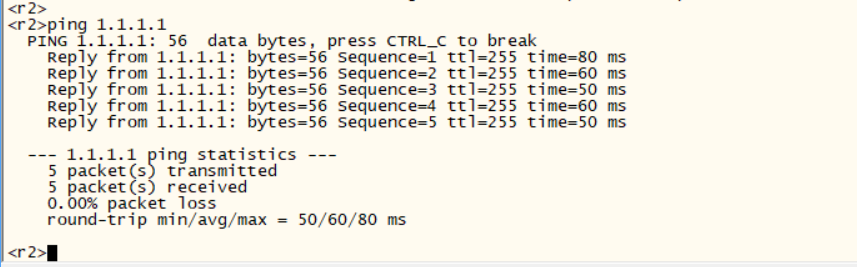

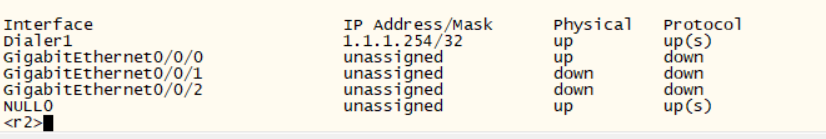

验证阶段


验证完成，到这里是研究结束了；
