本篇是《基于博途V15 ...》系列的后续篇，看懂本篇文章之前请大家关注我，然后查找相关文章，学习之后再学习此篇。也请专业领域的大神批评指正。

感谢大家关注与支持！

上一篇文章是《基于博途V15 HMI 画面对象组态之图形输入输出对象组态》 ，请自行查看。

日期时间域

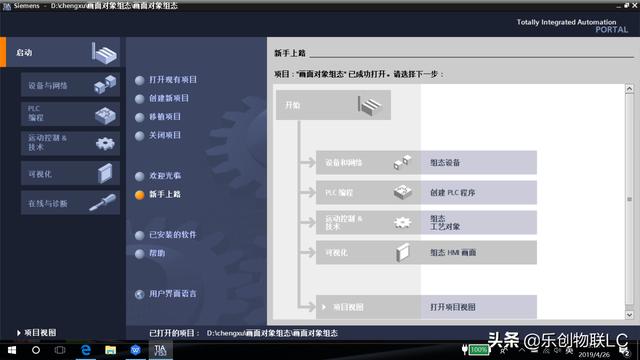

1.打开项目 项目名称为：画面对象组态

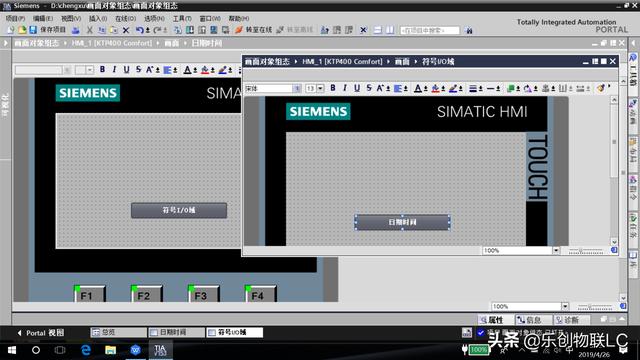

2.新建画面日期时间和符号I/O域 互为切换按钮

3.添加日期时间域

4.添加时钟

5.模拟仿真 下载PLC 启动HMI仿真

符号I/O域组态

1. 创建PLC变量 温度1 温度2 温度3 int

2. 创建HMI内部变量 温度值 温度指针 int

3. 创建温度指针化

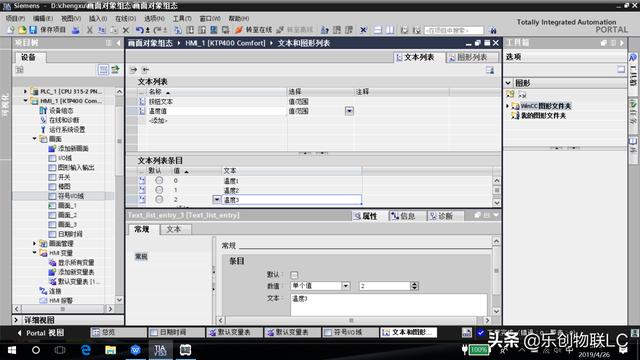

4. 创建温度值这个文本列表

5. 打开符号I/O域画面

添加符号I/O域 过程 变量 温度指针 文本列表 温度值

6. 添加文本域与I/O域

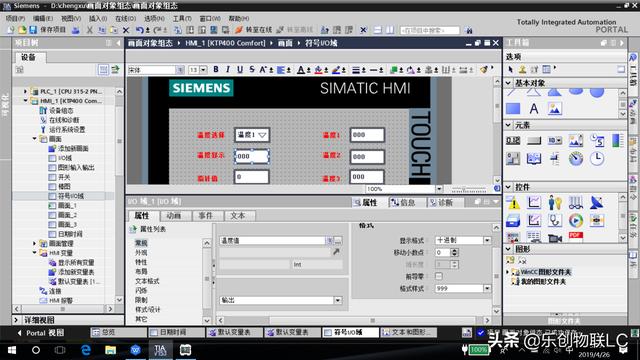

7. 温度显示输出域 过程 变量 温度值

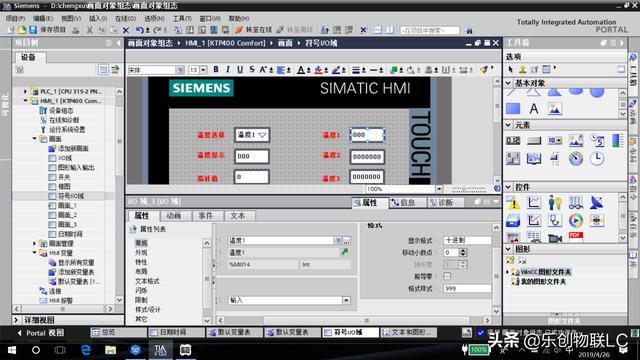

8. 温度1 输入域 过程 变量 温度1 其他一一对应

9. 指针值 输出域 过程 变量 温度指针

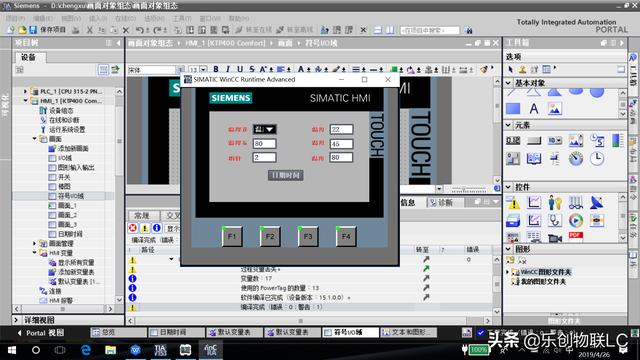

10. 模拟仿真 下载PLC 启动HMI仿真

11. 选择温度3 情况
