导航条件说明：

硬件：差速驱动的轮式机器人、单线激光雷达、方形或圆形的机器人将是性能最好。

软件：ROS、能够运行的机器人模型

一、SLAM建图

1.nav01_slam.launch


<launch>
    <param name="use_sim_time" value="true"/>
    <node pkg="gmapping" type="slam_gmapping" name="slam_gmapping" output="screen">
      <remap from="scan" to="scan"/>
          <!-- 关键参数 -->
    <param name="base_frame" value="base_footprint"/>
      <param name="map_frame" value="map"/>
      <param name="odom_frame" value="odom"/>
        <!--  -->
      <param name="map_update_interval" value="5.0"/>
      <param name="maxUrange" value="16.0"/>
      <param name="sigma" value="0.05"/>
      <param name="kernelSize" value="1"/>
      <param name="lstep" value="0.05"/>
      <param name="astep" value="0.05"/>
      <param name="iterations" value="5"/>
      <param name="lsigma" value="0.075"/>
      <param name="ogain" value="3.0"/>
      <param name="lskip" value="0"/>
      <param name="srr" value="0.1"/>
      <param name="srt" value="0.2"/>
      <param name="str" value="0.1"/>
      <param name="stt" value="0.2"/>
      <param name="linearUpdate" value="1.0"/>
      <param name="angularUpdate" value="0.5"/>
      <param name="temporalUpdate" value="3.0"/>
      <param name="resampleThreshold" value="0.5"/>
      <param name="particles" value="30"/>
      <param name="xmin" value="-50.0"/>
      <param name="ymin" value="-50.0"/>
      <param name="xmax" value="50.0"/>
      <param name="ymax" value="50.0"/>
      <param name="delta" value="0.05"/>
      <param name="llsamplerange" value="0.01"/>
      <param name="llsamplestep" value="0.01"/>
      <param name="lasamplerange" value="0.005"/>
      <param name="lasamplestep" value="0.005"/>
    </node>
     <node pkg="joint_state_publisher" name="joint_state_publisher" type="joint_state_publisher" />
     <node pkg="robot_state_publisher" name="robot_state_publisher" type="robot_state_publisher" />
     <node pkg="rviz" name="rviz" type="rviz" />
</launch>

2.执行

启动gazebo仿真环境

roslaunch urdf02_gazebo demo03_env.launch

启动建图launch文件

roslaunch nav_demo nav01_slam.launch

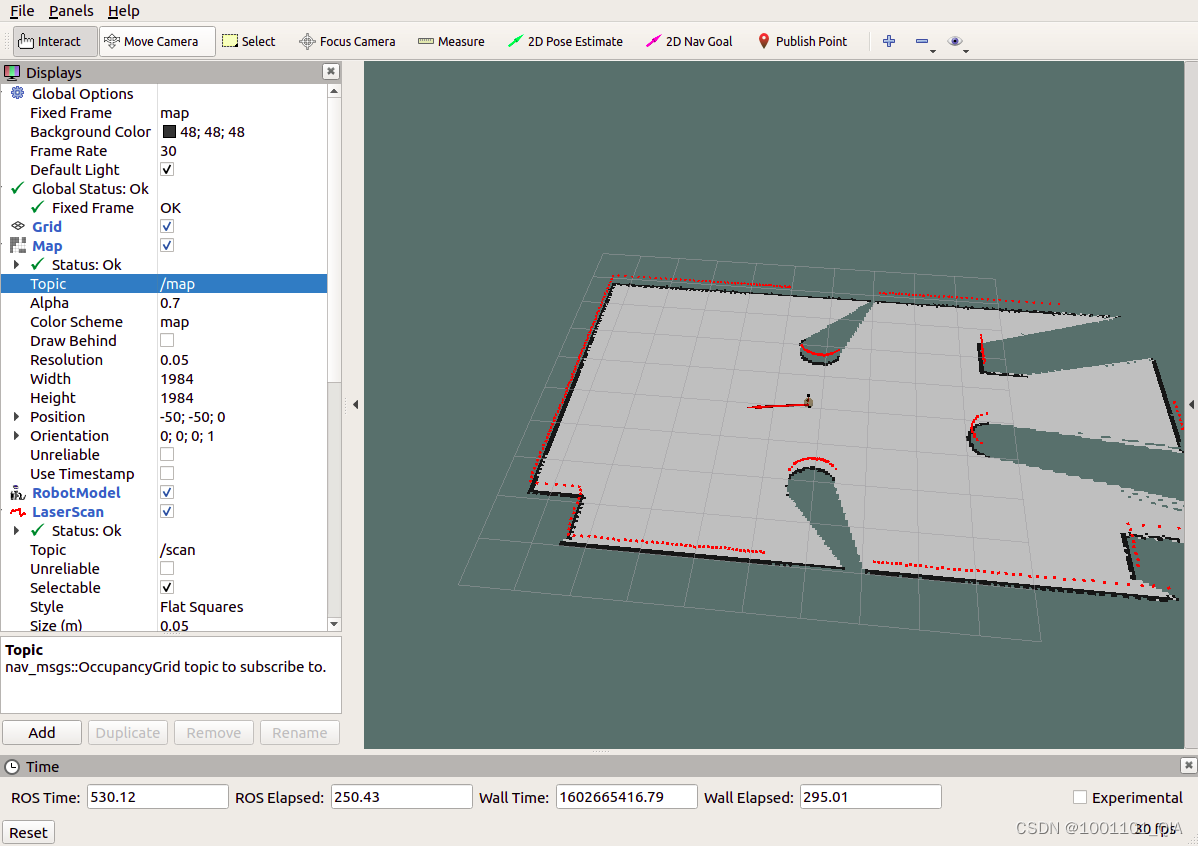

启动键盘键盘控制节点，用于控制机器人运动建图

rosrun teleop_twist_keyboard teleop_twist_keyboard.py

启动键盘键盘控制节点，用于控制机器人运动建图

rosrun teleop_twist_keyboard teleop_twist_keyboard.py

3.保存并显示地图

保存地图文件：nav02_map_save.launch

<launch>
    <arg name="filename" value="$(find nav_demo)/map/nav" />
    <node name="map_save" pkg="map_server" type="map_saver" args="-f $(arg filename)" />
</launch>

执行：

roslaunch nav_demo nav02_map_save.launch

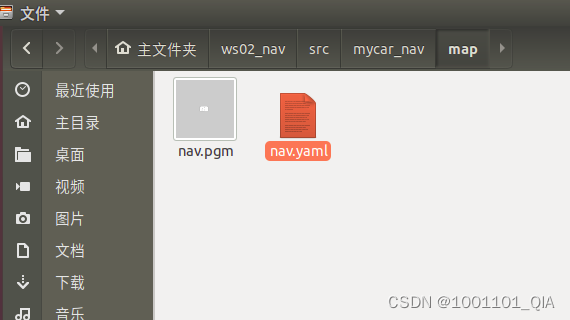

保存结果

地图读取：nav03_map_server.launch

<launch>
    <!-- 设置地图的配置文件 -->
    <arg name="map" default="nav.yaml" />
    <!-- 运行地图服务器，并且加载设置的地图-->
    <node name="map_server" pkg="map_server" type="map_server" args="$(find nav_demo)/map/$(arg map)"/>
</launch>

执行

roslaunch nav_demo nav03_map_server.launch

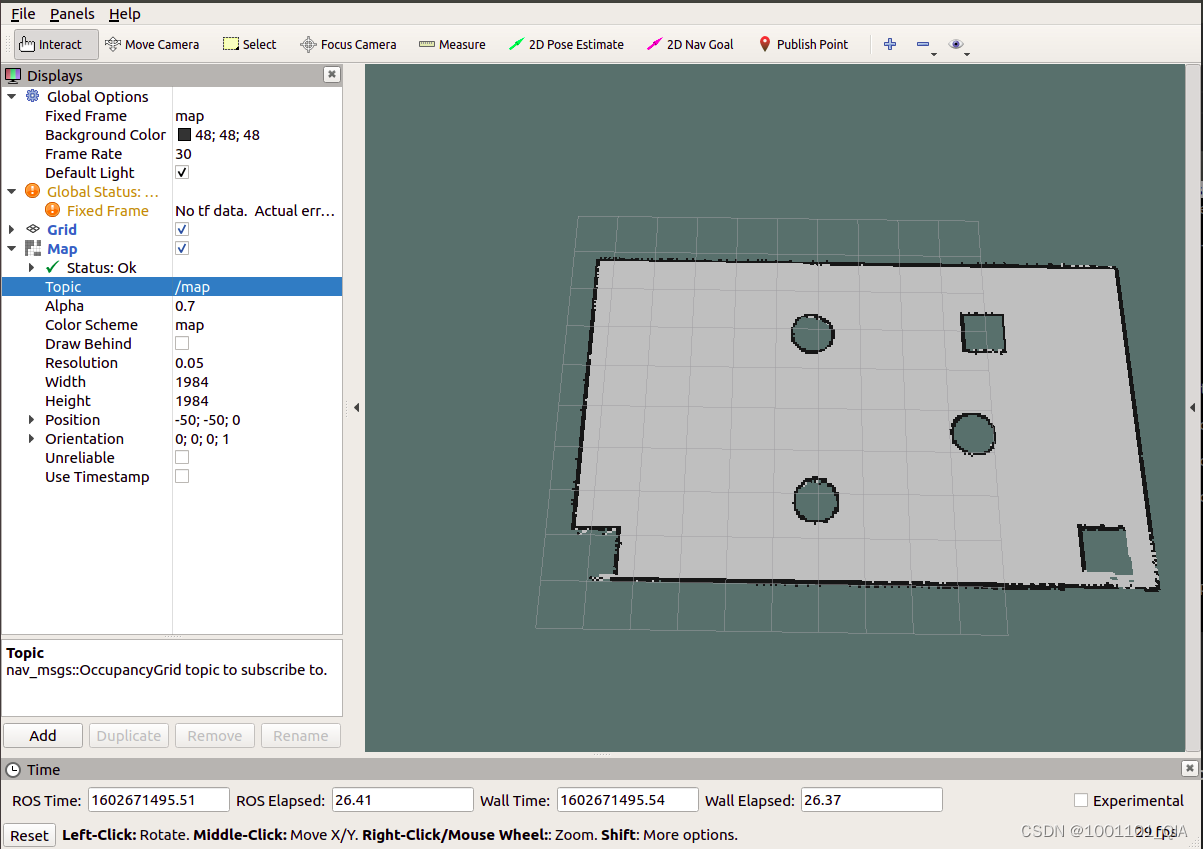

显示：在 rviz 中使用 map 组件可以显示栅格地图：

二、定位

1.nav04_amcl.launch

<launch>
<node pkg="amcl" type="amcl" name="amcl" output="screen">
  <!-- Publish scans from best pose at a max of 10 Hz -->
  <param name="odom_model_type" value="diff"/><!-- 里程计模式为差分 -->
  <param name="odom_alpha5" value="0.1"/>
  <param name="transform_tolerance" value="0.2" />
  <param name="gui_publish_rate" value="10.0"/>
  <param name="laser_max_beams" value="30"/>
  <param name="min_particles" value="500"/>
  <param name="max_particles" value="5000"/>
  <param name="kld_err" value="0.05"/>
  <param name="kld_z" value="0.99"/>
  <param name="odom_alpha1" value="0.2"/>
  <param name="odom_alpha2" value="0.2"/>
  <!-- translation std dev, m -->
  <param name="odom_alpha3" value="0.8"/>
  <param name="odom_alpha4" value="0.2"/>
  <param name="laser_z_hit" value="0.5"/>
  <param name="laser_z_short" value="0.05"/>
  <param name="laser_z_max" value="0.05"/>
  <param name="laser_z_rand" value="0.5"/>
  <param name="laser_sigma_hit" value="0.2"/>
  <param name="laser_lambda_short" value="0.1"/>
  <param name="laser_lambda_short" value="0.1"/>
  <param name="laser_model_type" value="likelihood_field"/>
  <!-- <param name="laser_model_type" value="beam"/> -->
  <param name="laser_likelihood_max_dist" value="2.0"/>
  <param name="update_min_d" value="0.2"/>
  <param name="update_min_a" value="0.5"/>

  <param name="odom_frame_id" value="odom"/><!-- 里程计坐标系 -->
  <param name="base_frame_id" value="base_footprint"/><!-- 添加机器人基坐标系 -->
  <param name="global_frame_id" value="map"/><!-- 添加地图坐标系 -->

  <param name="resample_interval" value="1"/>
  <param name="transform_tolerance" value="0.1"/>
  <param name="recovery_alpha_slow" value="0.0"/>
  <param name="recovery_alpha_fast" value="0.0"/>
</node>
</launch>

2.测试文件：

amcl节点是不可以单独运行的，运行 amcl 节点之前，需要先加载全局地图，然后启动 rviz 显示定位结果，上述节点可以集成进launch文件，内容示例如下:

<launch>
    <!-- 设置地图的配置文件 -->

    <!-- 运行地图服务器，并且加载设置的地图-->
    <node pkg="joint_state_publisher" name="joint_state_publisher" type="joint_state_publisher" />
     <node pkg="robot_state_publisher" name="robot_state_publisher" type="robot_state_publisher" />
    <node pkg="rviz" type="rviz" name="rviz"/>
    <include file="$(find nav_demo)/launch/nav03_map_server.launch" />
    <include file="$(find nav_demo)/launch/nav04_amcl.launch" />
    <!-- 运行rviz -->

</launch>

3.执行

1.先启动 Gazebo 仿真环境(此过程略)；

2.启动键盘控制节点：

rosrun teleop_twist_keyboard teleop_twist_keyboard.py

3.启动上一步中集成地图服务、amcl 与 rviz 的 launch 文件；

roslaunch nav_demo test_acml.launch

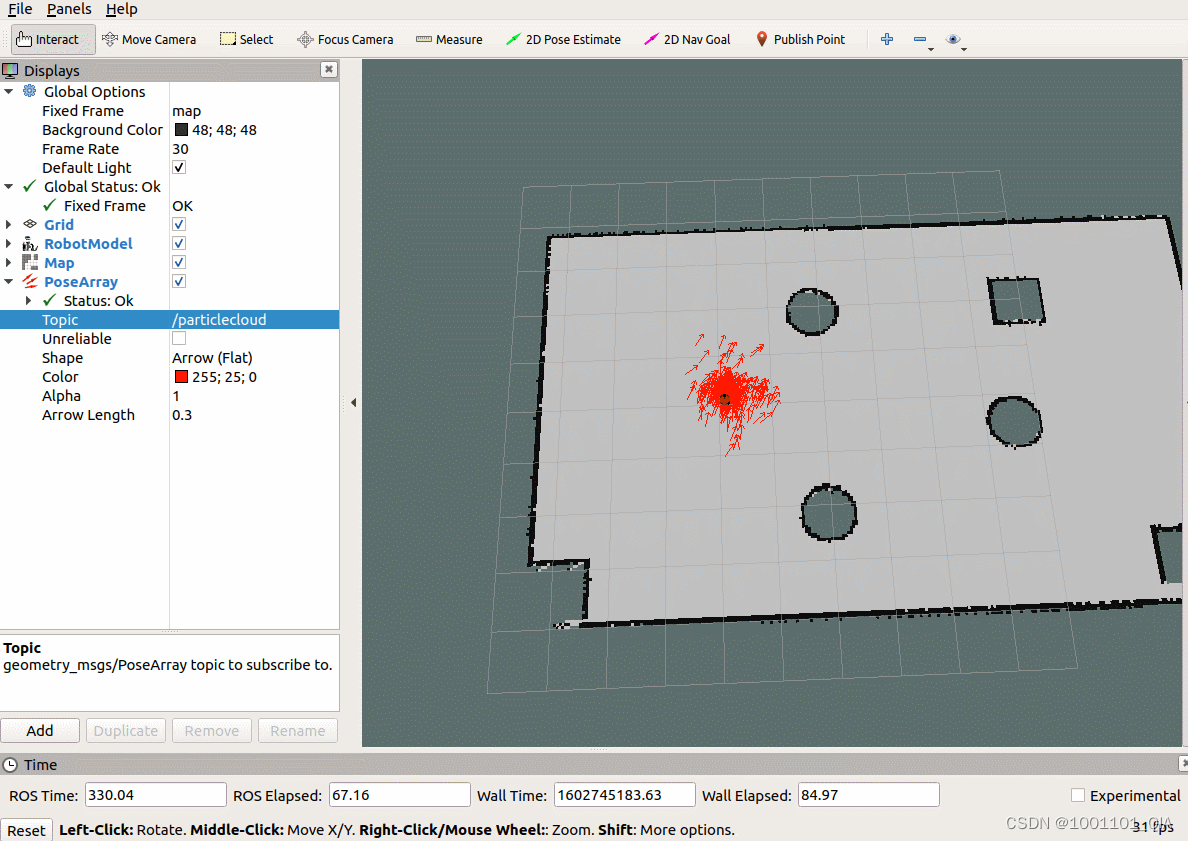

4.在启动的 rviz 中，添加RobotModel、Map组件，分别显示机器人模型与地图，添加 posearray 插件，设置topic为particlecloud来显示 amcl 预估的当前机器人的位姿，箭头越是密集，说明当前机器人处于此位置的概率越高；

5.通过键盘控制机器人运动，会发现 posearray 也随之而改变。

三、路径规划

在ROS的导航功能包集navigation中提供了 move_base 功能包，用于实现路径规划。

move_base 功能包提供了基于动作(action)的路径规划实现，move_base 可以根据给定的目标点，控制机器人底盘运动至目标位置，并且在运动过程中会连续反馈机器人自身的姿态与目标点的状态信息。

move_base已经被集成到了navigation包，navigation安装命令如下:

sudo apt install ros-melodic-navigation

1.nav05_path.launch

<launch>

    <node pkg="move_base" type="move_base" respawn="false" name="move_base" output="screen" clear_params="true">
        <rosparam file="$(find  nav_demo)/param/costmap_common_params.yaml" command="load" ns="global_costmap" />
        <rosparam file="$(find nav_demo)/param/costmap_common_params.yaml" command="load" ns="local_costmap" />
        <rosparam file="$(find nav_demo)/param/local_costmap_params.yaml" command="load" />
        <rosparam file="$(find nav_demo)/param/global_costmap_params.yaml" command="load" />
        <rosparam file="$(find nav_demo)/param/base_local_planner_params.yaml" command="load" />
    </node>
</launch>

2.配置文件

2.1costmap_common_params.yaml

该文件是move_base 在全局路径规划与本地路径规划时调用的通用参数，包括:机器人的尺寸、距离障碍物的安全距离、传感器信息等。配置参考如下:

#机器人几何参，如果机器人是圆形，设置 robot_radius,如果是其他形状设置 footprint
robot_radius: 0.12 #圆形
# footprint: [[-0.12, -0.12], [-0.12, 0.12], [0.12, 0.12], [0.12, -0.12]] #其他形状

obstacle_range: 3.0 # 用于障碍物探测，比如: 值为 3.0，意味着检测到距离小于 3 米的障碍物时，就会引入代价地图
raytrace_range: 3.5 # 用于清除障碍物，比如：值为 3.5，意味着清除代价地图中 3.5 米以外的障碍物


#膨胀半径，扩展在碰撞区域以外的代价区域，使得机器人规划路径避开障碍物
inflation_radius: 0.2
#代价比例系数，越大则代价值越小
cost_scaling_factor: 3.0

#地图类型
map_type: costmap
#导航包所需要的传感器
observation_sources: scan
#对传感器的坐标系和数据进行配置。这个也会用于代价地图添加和清除障碍物。例如，你可以用激光雷达传感器用于在代价地图添加障碍物，再添加kinect用于导航和清除障碍物。
scan: {sensor_frame: laser, data_type: LaserScan, topic: scan, marking: true, clearing: true}

2.2global_costmap_params.yaml

全局代价地图参数设置:

global_costmap:
  global_frame: map #地图坐标系
  robot_base_frame: base_footprint #机器人坐标系
  # 以此实现坐标变换

  update_frequency: 1.0 #代价地图更新频率
  publish_frequency: 1.0 #代价地图的发布频率
  transform_tolerance: 0.5 #等待坐标变换发布信息的超时时间

  static_map: true # 是否使用一个地图或者地图服务器来初始化全局代价地图，如果不使用静态地图，这个参数为false.

2.3local_costmap_params.yaml

局部代价地图参数设置:

local_costmap:
  global_frame: odom #里程计坐标系
  robot_base_frame: base_footprint #机器人坐标系

  update_frequency: 10.0 #代价地图更新频率
  publish_frequency: 10.0 #代价地图的发布频率
  transform_tolerance: 0.5 #等待坐标变换发布信息的超时时间

  static_map: false  #不需要静态地图，可以提升导航效果
  rolling_window: true #是否使用动态窗口，默认为false，在静态的全局地图中，地图不会变化
  width: 3 # 局部地图宽度 单位是 m
  height: 3 # 局部地图高度 单位是 m
  resolution: 0.05 # 局部地图分辨率 单位是 m，一般与静态地图分辨率保持一致

2.4base_local_planner_params

基本的局部规划器参数配置，这个配置文件设定了机器人的最大和最小速度限制值，也设定了加速度的阈值。

TrajectoryPlannerROS:

# Robot Configuration Parameters
  max_vel_x: 0.5 # X 方向最大速度
  min_vel_x: 0.1 # X 方向最小速速

  max_vel_theta:  1.0 #
  min_vel_theta: -1.0
  min_in_place_vel_theta: 1.0

  acc_lim_x: 1.0 # X 加速限制
  acc_lim_y: 0.0 # Y 加速限制
  acc_lim_theta: 0.6 # 角速度加速限制

# Goal Tolerance Parameters，目标公差
  xy_goal_tolerance: 0.10
  yaw_goal_tolerance: 0.05

# Differential-drive robot configuration
# 是否是全向移动机器人
  holonomic_robot: false

# Forward Simulation Parameters，前进模拟参数
  sim_time: 0.8
  vx_samples: 18
  vtheta_samples: 20
  sim_granularity: 0.05

3.launch文件集成:nav06_test.launch

<launch>
    <!-- 设置地图的配置文件 -->



    <include file="$(find nav_demo)/launch/nav03_map_server.launch" />

    <!-- 启动AMCL节点 -->
    <include file="$(find nav_demo)/launch/nav04_amcl.launch" />

    <!-- 运行move_base节点 -->
    <include file="$(find nav_demo)/launch/nav05_path.launch" />
    <!-- 运行rviz -->
     <node pkg="joint_state_publisher" name="joint_state_publisher" type="joint_state_publisher" />
     <node pkg="robot_state_publisher" name="robot_state_publisher" type="robot_state_publisher" />
    <node pkg="rviz" type="rviz" name="rviz"  />

</launch>

1.先启动 Gazebo 仿真环境(此过程略)；

$ source ./devel/setup.bash
$ roslaunch urdf02_gazebo demo03_env.launch

2.启动导航相关的 launch 文件；

$ source ./devel/setup.bash
$ roslaunch nav_demo nav06_test.launch

3.添加Rviz组件(参考演示结果),可以将配置数据保存，后期直接调用；

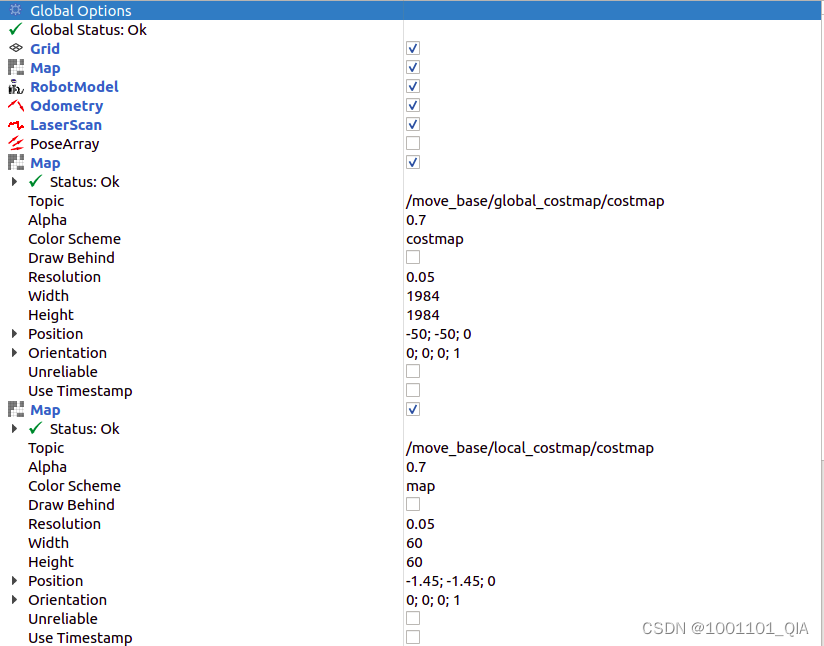

全局代价地图与本地代价地图组件配置如下:

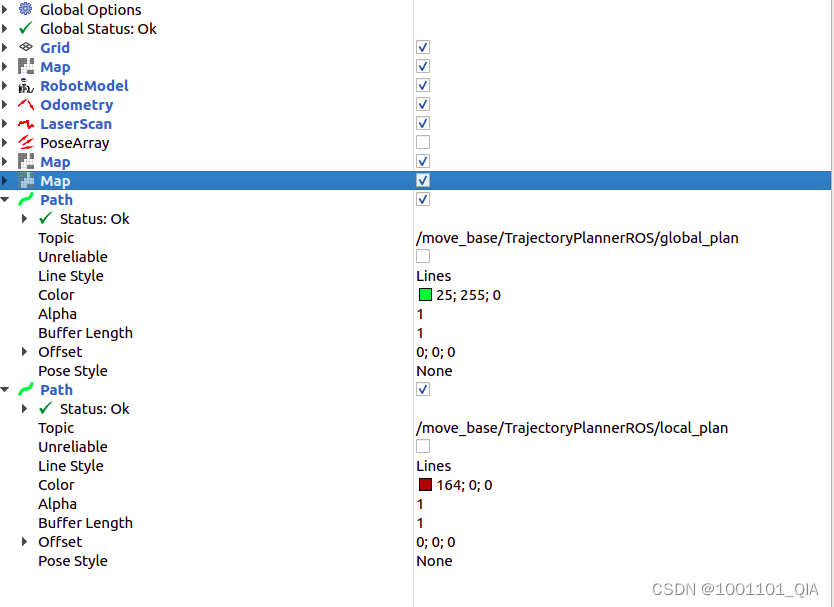

全局路径规划与本地路径规划组件配置如下:

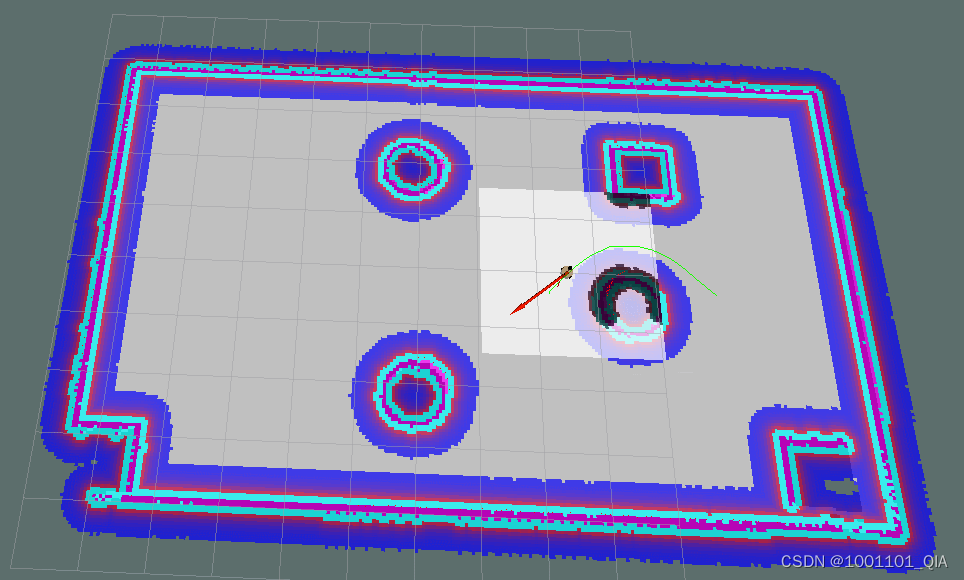

4.通过Rviz工具栏的 2D Nav Goal设置目的地实现导航。
