1 概述

netty的基本了解

1.1 netty是什么？

快速简单的网络编程框架，极大的简化了基于TCP UDP协议的网络编程，简单，灵活，高性能，稳定

1.2 特点

设计
支持多种IO模型，阻塞或非阻塞
基于灵活、可扩展的事件模型，更专注于业务实现
定制化的线程模型，单线程，线程池或多线程池，如SEDA
真正的无连接数据报，socket支持
性能
更高的吞吐量，更小的延迟
消耗少量系统资源
很少的内存Copy
安全
支持SSL/TLS，StartTLS

2 原理

2.1 IO模型

先了解下操作系统相关IO通信模型

2.1.1 阻塞IO

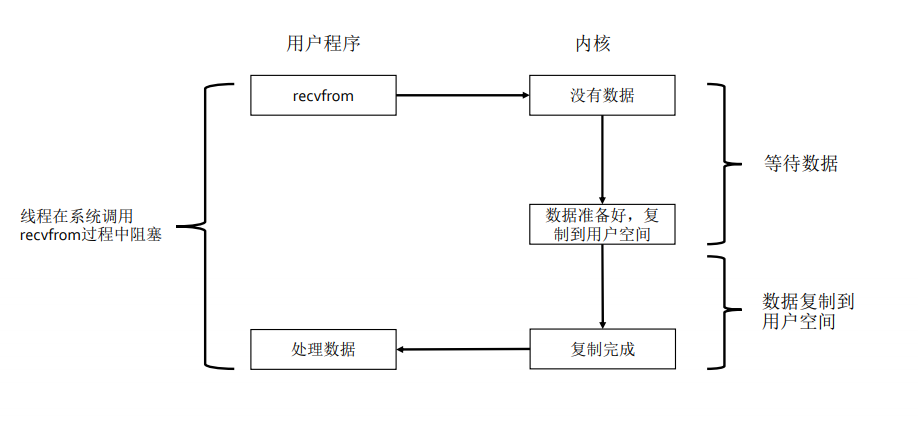

同步阻塞IO
线程在读取网络数据时，分为两个阶段，等待数据和复制数据阶段，等待数据阶段等待网卡读到数据并存入网卡对应的内存缓存区，复制数据阶段是将网卡缓冲区的的数据复制到用户空间，即用户程序可以访问的内存区域。
同步阻塞IO线程在等待数据和复制数据两个阶段都阻塞，具体是在系统调用recvfrom的过程中阻塞，等待数据复制到用户空间后，才处理数据。如下图：
在这里插入图片描述

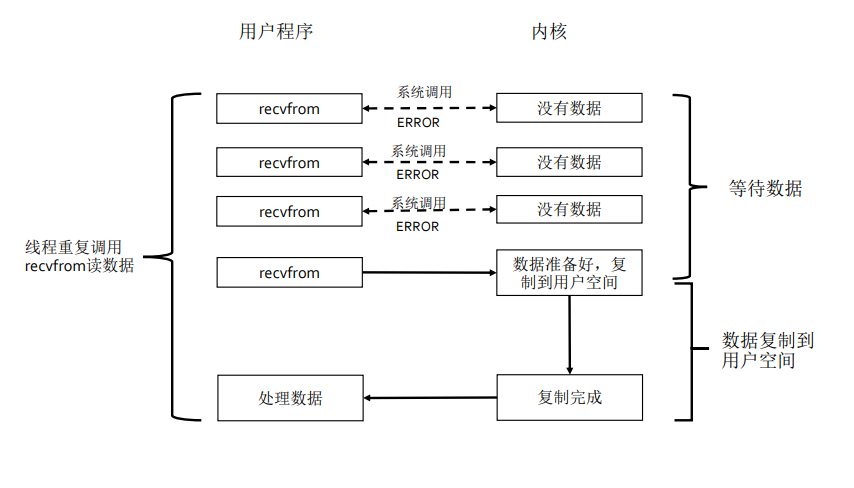

同步非阻塞IO
线程在等待数据期间不阻塞，而是通过持续的发送recvfrom向内核请求数据状态，内核立即返回而不阻塞，这样线程灵活一些，线程不阻塞，但是耗费资源，没有数据时要持续的调用。而在等待数据复制到内核空间这个时间段阻塞，复制完成后处理数据。
在这里插入图片描述

2.1.2 IO多路复用

也称作NIO，一个线程监听多个socket，处理多个socket连接的IO事件，IO多路复用也是特殊的阻塞IO

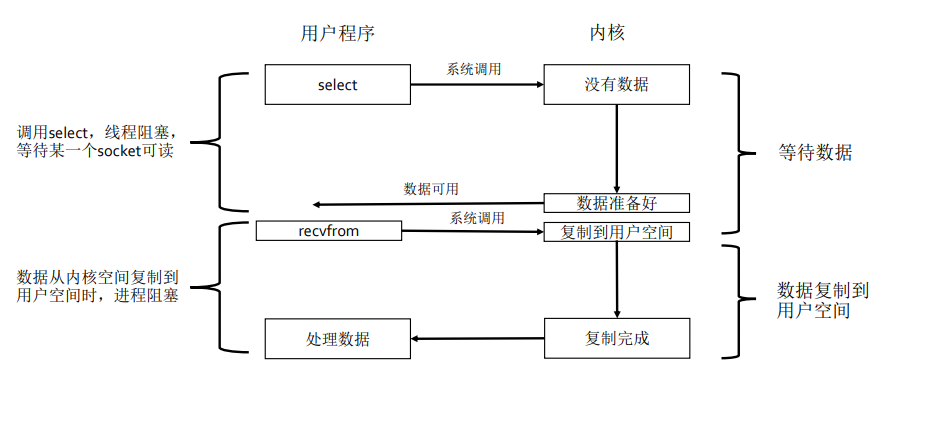

select
等待数据阶段，线程阻塞，用户程序调用select系统调用，操作系统监听所有select负责的socket，一旦有一个socket数据准备好了，操作系统即返回数据可用，用户再去调用recvfrom系统调用，将数据从内核空间读到用户空间。
复制数据阶段，线程阻塞，等待复制完成后处理数据。select一个线程处理多个socket连接，所以socket连接少时性能没有阻塞线程好，但是一个线程可以处理多个socket连接的IO事件，适合处理大量并发连接的场景。

在这里插入图片描述

poll
和select，区别在于监听的socket对应的文件描述符，使用链表存储，没有数量限制。
epoll

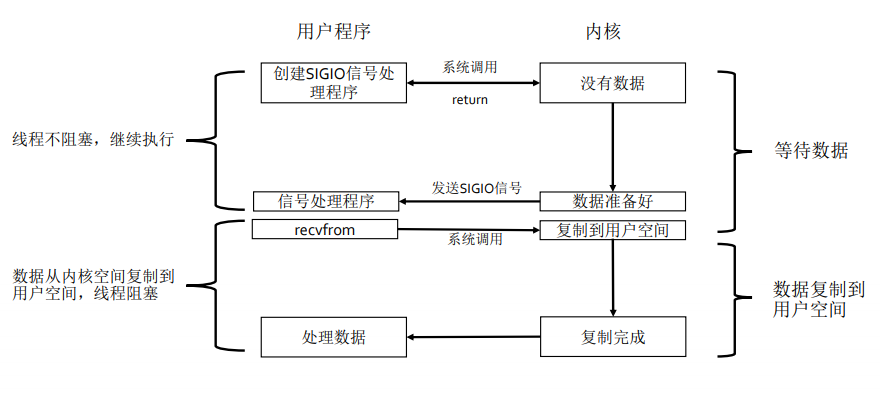

等待数据阶段，线程不阻塞，用户程序注册一个信号handler来处理对应的socket事件，然后线程返回继续做后续的事情，当内核数据准备好了会发送一个信号，程序调用recvfrom系统调用，将数据从内核空间拷贝到用户空间。
复制数据阶段，线程阻塞，等待数据复制到用户空间后，处理数据。
在这里插入图片描述
select，poll，epoll比较

单个进程能够监视的文件描述符的数量存在最大限制1024。select处理连接时，用户进程每次把所有负责的socket连接告诉操作系统(从用户态复制句柄数据结构到内核态)，让操作系统内核去查询这些套接字上是否有事件发生，轮询完后，再将句柄数据复制到用户态，再让用户应用程序轮询处理已发生的网络事件，这一过程资源消耗较大，因此，select/poll能处理的并发连接有限。select模型下socket连接越多性能越差。
poll有select同样的问题
epoll没有循环处理文件描述符的问题，通过回调的方式实现，不需要将所有句柄复制到内核态去轮询。

2.1.3 异步IO

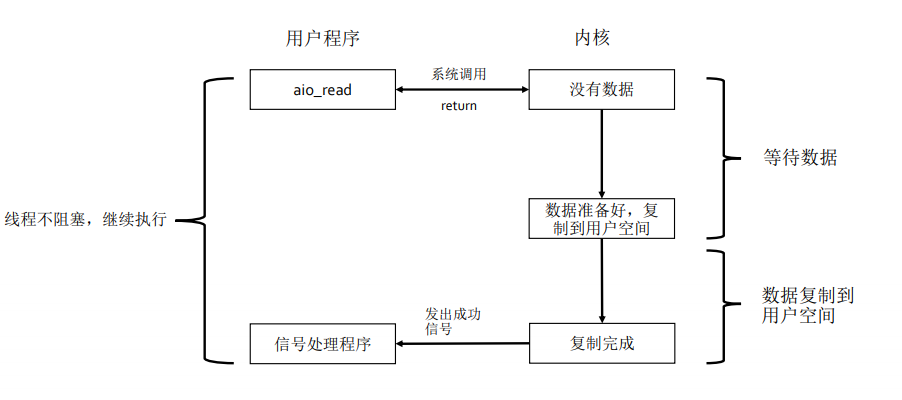

异步IO也称作AIO，等待数据阶段和数据复制阶段都不阻塞，系统发起aio_read调用，立即返回，等待数据复制完成之后，向用户程序发出信号，进行信号处理，用户程序处理数据。整过过程线程不阻塞，Java1.7以后提供了AIO支持。
在这里插入图片描述

2.2 netty模型

netty提供了select，epoll，kqueue的IO多路复用模型NIO的实现，通过提供NioEventLoopGroup，EpollEventLoopGroup，KqueueEventLoopGroup线程模型来实现。

3 架构

3.1 功能架构

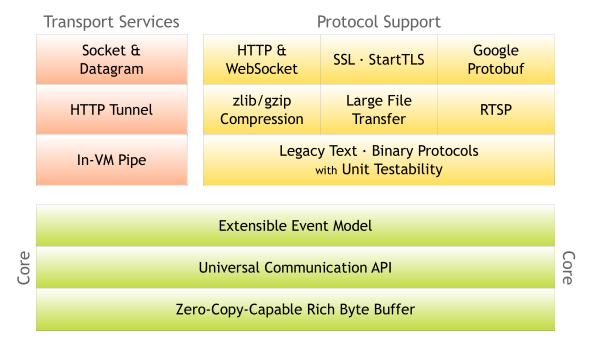

通过官方文档提供的架构图来了解

在这里插入图片描述
netty在底层具有零拷贝能力的丰富字节缓冲的基础上，提供通用的通信API，可扩展的事件模型，支持TCP，UDP通信，HTTP tunnel传输，In-VM pipe方式的传输服务。支持http、websocket通信协议，SSL和StartTLS通信协议，Google protobuf数据编解码协议，zlib、gzip压缩协议，大文件传输，RTSP协议等传输协议。

3.2 reactor模型

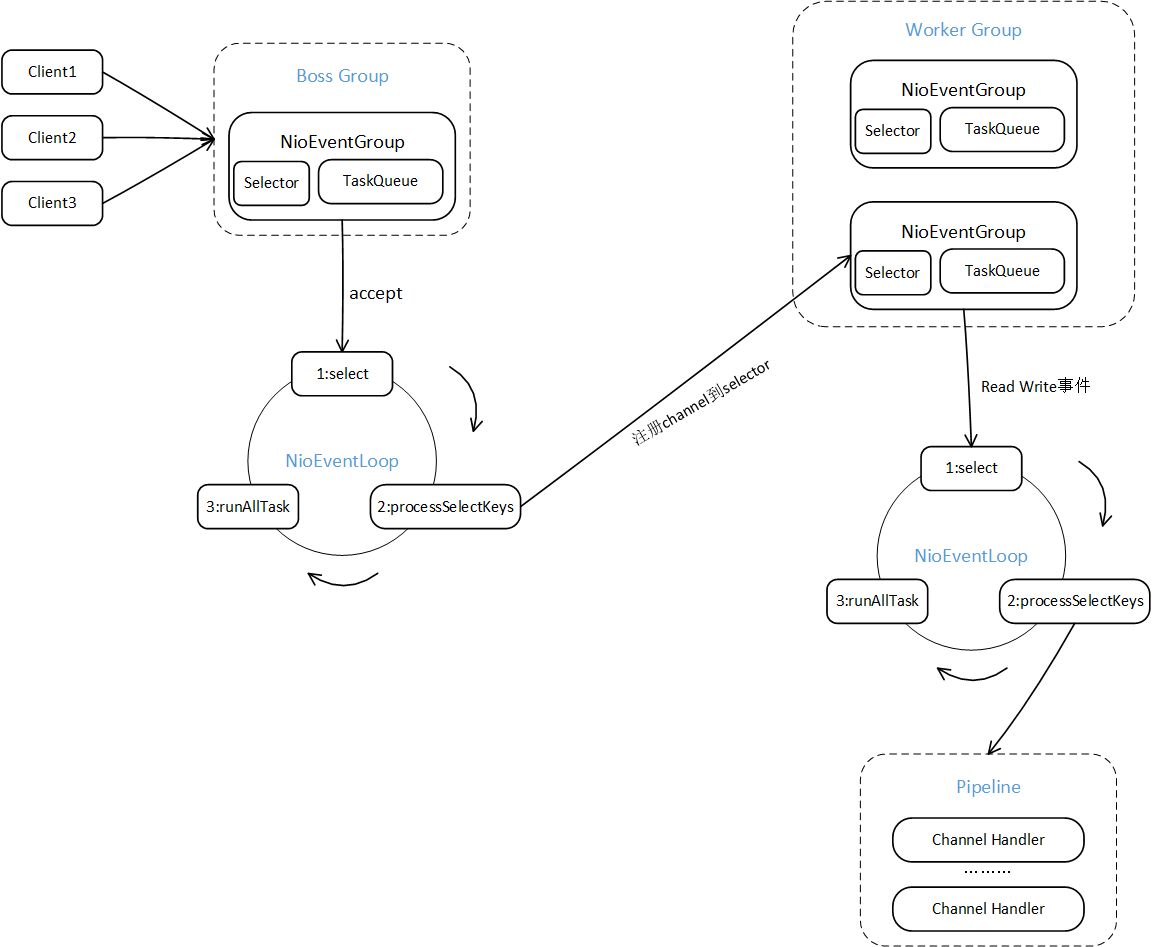

以NioEventLoopGroup为例，来学习reactor线程模型流程。

在这里插入图片描述
客户端连接时，Boss线程组处理连接事件，处理方式为EventLoopGroup轮询处理，step1先select，拿到就绪的socket列表，接下来step2处理就绪的channel key，将channel注册到work EventLoopGroup，step3执行队列中任务，完成后继续轮询处理连接事件

通信通道channel注册到work组中的某一个NioEventLoop后，NioEventLoop来处理channel的读写事件，同样是轮询处理，step1先select，拿到就绪的socket列表，接下来step2处理就绪的channel key，执行流水线处理程序，通常在这里执行业务数据处理程序，step3执行任务，完成后继续轮询处理IO事件
这个流程图简单描述了netty的核心流程。

3.3 高性能

netty的一下特点来支撑Netty的高性能

基于I/O多路复用模型

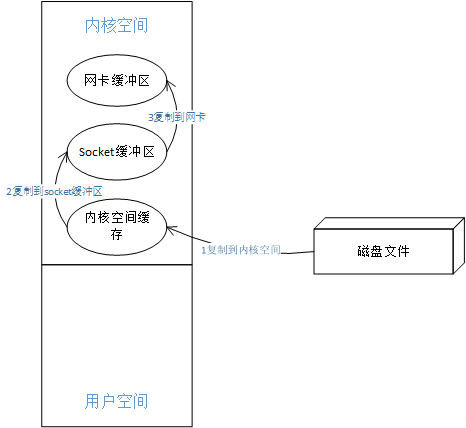

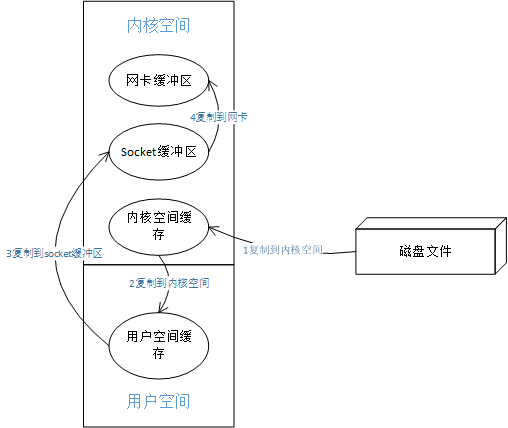

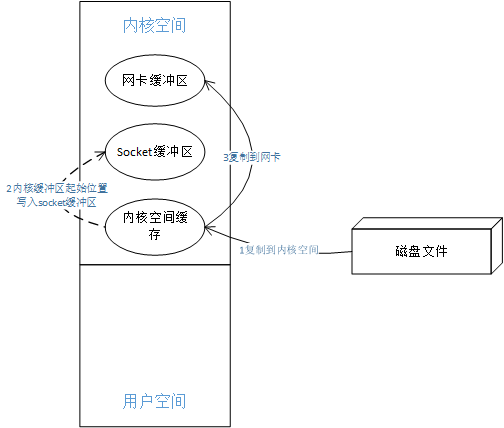

零拷贝
基于NIO的Buffer
基于内存池的方式，循环重用缓冲区，避免缓冲区的重建销毁损耗性能。
无锁化的串行设计理念
I/O操作的异步处理
提供对protobuf等高性能序列化协议支持

4 实现

通过源码，学习netty如何实现的。
先大体了解Netty所涉及的各个组件：

NioEventLoopGroup，多线程模式处理基于NIO Selector的channel的时间，通常Netty需要两个NioEventLoopGroup对象bossGroup和- -workGroup，分别处理不同的事件，select模型的具体实现。同时netty提供了epoll，kqueue和本地IO模型的实现
NioEventLoopGroup，基于select实现核心的reactor线程模型，轮询select事件，处理事件，并执行其他任务。netty特提供了其他模型的实现。
Channel，与socket联系，或者与能够进行I / O操作（例如读取，写入，连接和绑定）的组件的联系，IO操作的通道。
Selector，多路复用器，执行select操作，由jdk底层实现。支持select操作的Channel注册到Selector，selector进行select操作，找到发生IO事件的channel，通过selectedKey的方式返回给调用程序。

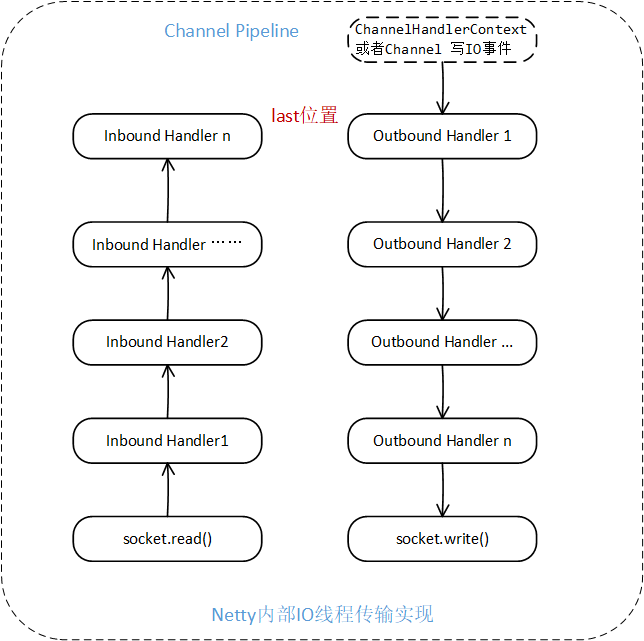

Pipieline，IO事件处理流水线，多个处理程序按照顺序进行数据、业务逻辑处理。
ChannelHandler，数据或业务逻辑处理程序。
BootStrap，客户端启动程序，通过简单的方式启动一个客户端。
ServerBootStrap，服务器端启动程序，通过简单的方式启动一个服务端。
FastThreadLocalThread，netty执行任务的线程。

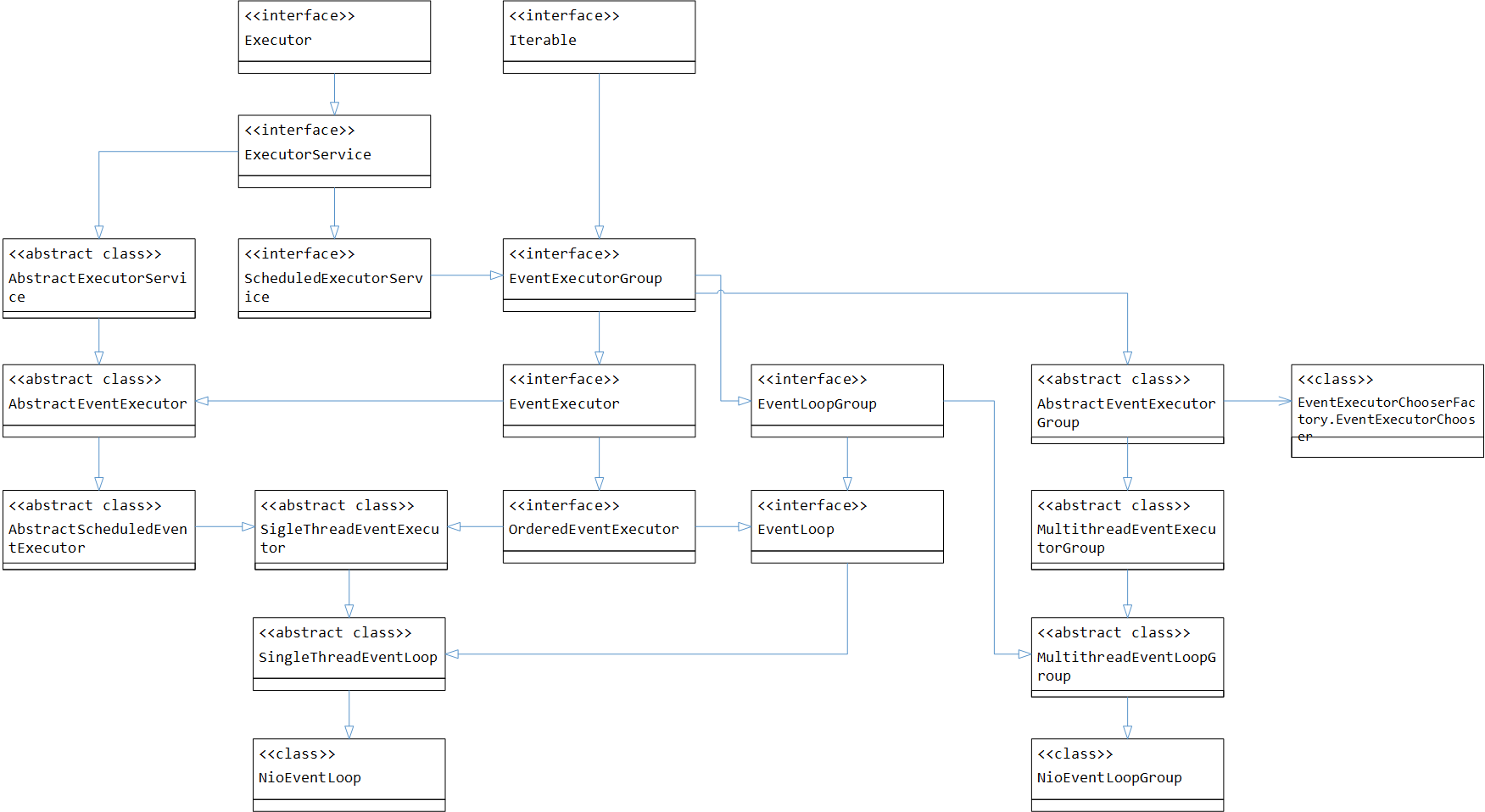

先看一下线程模型相关核心接口和类的关系图如下：

在这里插入图片描述
顶级接口定义的方法能力包括：

Executor顶级接口定义了execute处理
Iterable定义了轮询遍历
ExecutorService定义了多任务场景下，任务提交，调用
ScheduleExecutorService定义了任务定时、延迟调度
EventExecutorGroup,定义了一组EventExecutor场景下，通过next()选择一个EventExecutor
EventExecutor,通过parent()选择父group，
EventLoopGroup,定义了注册Channel，ChannelPromise
EventLoop，处理注册到EventLoop的Channel对应的IO操作，子类实现reactor线程模型

4.1 多线程模型

EventLoopGroup的子类MultithreadEventLoopGroup抽象类定义了多线程的线程模型，MultithreadEventLoopGroup有5个实现类分别是：

NioEventLoopGroup，处理基于NIO IO模型的通道
DefaultEventLoopGroup，用于本地传输
EpollEventLoopGroup，使用epoll IO模型，运行在linux上
KQueueEventLoopGroup，使用kqueue IO模型，运行在mac上
LocalEventLoopGroup，已过期，被DefaultEventLoopGroup代替

新版本中LocalEventLoopGroup被DefaultEventLoopGroup，也就是共4中实现，4种实现区别是处理事件的EventExecutor执行器不同，但是多线程模型是相同的，下面以NioEventLoopGroup为例来学习一下多线程模型

NioEventLoopGroup
NioEventLoopGroup实现了Execute，ExecuteService，ScheduledExecuteService顶级接口，实现了execute,submit，schuedule等处理Runable、Callable任务的能力，通过代码发现，NioEventLoopGroup内部管理多个EventExecutor，NioEventLoopGroup处理任务是委托给内部的一个EventExecutor来处理的，直接上代码，next()方法返回了NioEventLoopGroup管理的一个EventExecutor对象

public abstract class AbstractEventExecutorGroup implements EventExecutorGroup {
    @Override
    public Future<?> submit(Runnable task) {
        return next().submit(task);
    }

    @Override
    public <T> Future<T> submit(Callable<T> task) {
        return next().submit(task);
    }

    @Override
    public ScheduledFuture<?> schedule(Runnable command, long delay, TimeUnit unit) {
        return next().schedule(command, delay, unit);
    }
    ... ...
}

MultithreadEventExecutorGroup中定义了一个名叫children的数组，数组中存放EventExecutor对象，在构造MultithreadEventExecutorGroup时，根据线程数量，初始化对应数量的EventExecutor存在children中，这个操作在MultithreadEventExecutorGroup的构造器中完成

children = new EventExecutor[nThreads];
for (int i = 0; i < nThreads; i ++) {
    boolean success = false;
    try {
        children[i] = newChild(executor, args);
        success = true;
    } catch (Exception e) {
        // TODO: Think about if this is a good exception type
        throw new IllegalStateException("failed to create a child event loop", e);
    } finally {
        if (!success) {
            for (int j = 0; j < i; j ++) {
                children[j].shutdownGracefully();
            }
            for (int j = 0; j < i; j ++) {
                EventExecutor e = children[j];
                try {
                    while (!e.isTerminated()) {
                        e.awaitTermination(Integer.MAX_VALUE, TimeUnit.SECONDS);
                    }
                } catch (InterruptedException interrupted) {
                    // Let the caller handle the interruption.
                    Thread.currentThread().interrupt();
                    break;
                }
            }
        }
    }

同时NioEventLoopGroup的newChild()方法中实现了EventExecutor的创建，可以看到newChild方法返回了EventLoop，EventLoop继承于EventExecutor，四种实现的区别在于返回的EventLoop不同，也就是事件处理器不同，对于NioEventLoop的创建我们在NioEventLoop时再深入学习。

@Override
protected EventLoop newChild(Executor executor, Object... args) throws Exception {
    EventLoopTaskQueueFactory queueFactory = args.length == 4 ? (EventLoopTaskQueueFactory) args[3] : null;
    return new NioEventLoop(this, executor, (SelectorProvider) args[0],
        ((SelectStrategyFactory) args[1]).newSelectStrategy(), (RejectedExecutionHandler) args[2], queueFactory);
}

next()方法中实现了选择EventExecutor的算法。
NioEventLoopGroup实现了EventExecutorGroup，EventExecutorGroup定义了next()方法，next()方法返回一个EventExecutorGroup管理的EventExecutor，然后EventExecutor用来处理事件，在NioEventLoopGroup的父类MultithreadEventExecutorGroup中完成了next()实现

@Override
public EventExecutor next() {
    return chooser.next();
}

chooser是EventExecutorChooser的对象，在MultithreadEventExecutorGroup的构造方法中初始化，使用DefaultEventExecutorChooserFactory工厂模式进行创建并初始化

// 初始化chooser
chooser = chooserFactory.newChooser(children);
// 初始化chooserFactory
public static final DefaultEventExecutorChooserFactory INSTANCE = new DefaultEventExecutorChooserFactory();

DefaultEventExecutoryChooserFactory在初始化chooser是，根据EventExecutor的数量进行不同，使用不同的EventExecutorChooser算法选择具体的EventExecutor，如果EventExecutor的数量是2的幂次方，使用位运算，否则使用算数取模的运算方式，最终实现轮询选择多个EventExecutor的算法

@Override
public EventExecutorChooser newChooser(EventExecutor[] executors) {
    //executor的数量 是2的幂
    if (isPowerOfTwo(executors.length)) {
        return new PowerOfTwoEventExecutorChooser(executors);
    } else {
        return new GenericEventExecutorChooser(executors);
    }
}

PowerOfTwoEventExecutorChooser选择方式，数量是2的幂，按位与，最终按照executors的顺序轮询返回一个EventExecutor

@Override
public EventExecutor next() {
    return executors[idx.getAndIncrement() & executors.length - 1];
}

GenericEventExecutorChooser选择方式，算数取模,最终按照executors的顺序轮询返回一个EventExecutor

@Override
public EventExecutor next() {
    return executors[(int) Math.abs(idx.getAndIncrement() % executors.length)];
}

线程相关

1，线程数量

NioEventLoopGroup在初始化时，调用父类了MultithreadEventLoopGroup的构造方法
线程数量在MultithreadEventLoopGroup构造方法中指定，如果是0就使用默认常量DEFAULT_EVENT_LOOP_THREADS

protected MultithreadEventLoopGroup(int nThreads, Executor executor, Object... args) {
    super(nThreads == 0 ? DEFAULT_EVENT_LOOP_THREADS : nThreads, executor, args);
}

并在static代码块中初始化了DEFAULT_EVENT_LOOP_THRADS的数量，如果系统启动参数指定了，就是用系统启动参数指定的线程数量，否则使用cpu核心数*2作为线程数量

static {
    DEFAULT_EVENT_LOOP_THREADS = Math.max(1, SystemPropertyUtil.getInt(
            "io.netty.eventLoopThreads", NettyRuntime.availableProcessors() * 2));

    if (logger.isDebugEnabled()) {
        logger.debug("-Dio.netty.eventLoopThreads: {}", DEFAULT_EVENT_LOOP_THREADS);
    }
}

2，线程对象

NioEventLoopGroup初始化在确定线程数量后，又调用了父类MultithreadEventLoopGroup的父类MultithreadEventExecutorGroup的构造方法，初始化执行任务的executor为ThreadPerTaskExecutor,在此处指定了初始化执行任务的executor为ThreadPerTaskExecutor创建线程使用的ThreadFactory

protected MultithreadEventExecutorGroup(int nThreads, Executor executor,
                                            EventExecutorChooserFactory chooserFactory, Object... args) {
    ...
    if (executor == null) {
        executor = new ThreadPerTaskExecutor(newDefaultThreadFactory());
    }
    ...
}

ThreadPerTaskExecutor执行任务的方式是，为每个任务创建新的线程来执行任务，如下：

public final class ThreadPerTaskExecutor implements Executor {
    private final ThreadFactory threadFactory;

    public ThreadPerTaskExecutor(ThreadFactory threadFactory) {
        this.threadFactory = ObjectUtil.checkNotNull(threadFactory, "threadFactory");
    }

    @Override
    public void execute(Runnable command) {
        threadFactory.newThread(command).start(); // 创建新线程来执行Runnable任务
    }
}

创建ThreadFactory过程，可以看到创建并返回了DefaultThreadFactory

protected ThreadFactory newDefaultThreadFactory() {
   return new DefaultThreadFactory(getClass());
}

DefaultThreadFactory的创建过程, 初始化了线程的标识，是否后台线程，线程优先级

public DefaultThreadFactory(Class<?> poolType) {
    this(poolType, false, Thread.NORM_PRIORITY);
}

public DefaultThreadFactory(Class<?> poolType, boolean daemon, int priority) {
   this(toPoolName(poolType), daemon, priority);
}

public DefaultThreadFactory(String poolName, boolean daemon, int priority) {
    this(poolName, daemon, priority, null);
}

public DefaultThreadFactory(String poolName, boolean daemon, int priority, ThreadGroup threadGroup) {
    ObjectUtil.checkNotNull(poolName, "poolName");
    if (priority < Thread.MIN_PRIORITY || priority > Thread.MAX_PRIORITY) {
        throw new IllegalArgumentException(
                "priority: " + priority + " (expected: Thread.MIN_PRIORITY <= priority <= Thread.MAX_PRIORITY)");
    }
    prefix = poolName + '-' + poolId.incrementAndGet() + '-';
    this.daemon = daemon;
    this.priority = priority;
    this.threadGroup = threadGroup;
}

下面看一下，DefaultThreadFactory创建线程的过程，可以看到创建了FastThreadLocalRunnable的线程

@Override
public Thread newThread(Runnable r) {
    // 创建线程，FastThreadLocalRunnable对普通Runnable任务进行了包装
    Thread t = newThread(FastThreadLocalRunnable.wrap(r), prefix + nextId.incrementAndGet());
    try {
        if (t.isDaemon() != daemon) {
            t.setDaemon(daemon);
        }
        if (t.getPriority() != priority) {
            t.setPriority(priority);
        }
    } catch (Exception ignored) {
        // Doesn't matter even if failed to set.
    }
    return t;
}

protected Thread newThread(Runnable r, String name) {
    return new FastThreadLocalThread(threadGroup, r, name);
}

至此我们了解了NioEventLoopGroup创建时的线程数量和线程类型。

4.2 reactor线程模型

在了解EventLoopGroup了解到EventLoopGroup有多个线程，每个线程对应EventExecutor，也就是EventLoop，实现了select轮询的流程，EventLoop同样有多个实现，也就是SingleThreadEventLoop抽象类的多个实现类，包括：

DefaultEventLoop
EpollEventLoop
KQueueEventLoop
NioEventLoop
ThreadPerChannelEventLoop

同样，我们先以NioEventLoop为例学习，NioEventLoopGroup创建执行器时，创建的是NioEventLoop对象,也就是newChild方法的逻辑

@Override
protected EventLoop newChild(Executor executor, Object... args) throws Exception {
    EventLoopTaskQueueFactory queueFactory = args.length == 4 ? (EventLoopTaskQueueFactory) args[3] : null;
    return new NioEventLoop(this, executor, (SelectorProvider) args[0],
        ((SelectStrategyFactory) args[1]).newSelectStrategy(), (RejectedExecutionHandler) args[2], queueFactory);
}

SelectorProvider

SelectorProvider是一个Java SPI顶级抽象类，定义了Selector和可选择Channel，SelectProvider的具体实现都继承自SelectorProvider，同过SelectorProvider调用jdk底层初始化具体的Selector对象。

SelectStrategy
select策略，不指定时使用使用默认的的DefaultSelectStrategy，默认DefaultSelectStrategy实现如下，

final class DefaultSelectStrategy implements SelectStrategy {
    static final SelectStrategy INSTANCE = new DefaultSelectStrategy();

    private DefaultSelectStrategy() { }

    @Override
    public int calculateStrategy(IntSupplier selectSupplier, boolean hasTasks) throws Exception {
        return hasTasks ? selectSupplier.get() : SelectStrategy.SELECT;
    }
}

NioEventLoopGroup在执行任务是，先调用next()找到EventExecotur也就是NioEventLoop，通过NioEventLoop的execute方法执行任务

    @Override
    public void execute(Runnable command) {
        next().execute(command);
    }

调用NioEventLoop的execute方法后，先启动线程，启动线程时会调用NioEventLoop的run方法

private void doStartThread() {
        executor.execute(new Runnable() {
            @Override
            public void run() {
                ......
                try {
                    SingleThreadEventExecutor.this.run();
                    success = true;
                } catch (Throwable t) {
                    logger.warn("Unexpected exception from an event executor: ", t);
                } finally {
                    ... ...
                }
            }
        });
    }

NioEventLoop中的run方法实现reactor轮询，核心源码如下：

@Override
    protected void run() {
        int selectCnt = 0;
        for (;;) {
            try {
                int strategy;
                try {
						... ... select策略
                        nextWakeupNanos.set(curDeadlineNanos);
                        try {
                            if (!hasTasks()) {
                                strategy = select(curDeadlineNanos);
                            }
                        } finally {
                            nextWakeupNanos.lazySet(AWAKE);
                        }
                    default:
                    }
                } catch (IOException e) {
                    ... ...
                }
                    try {
                        if (strategy > 0) {
                            processSelectedKeys();
                        }
                    } finally {
                        // Ensure we always run tasks.
                        ranTasks = runAllTasks();
                    }
            } catch (CancelledKeyException e) {
                ... ...
            }
        }
    }

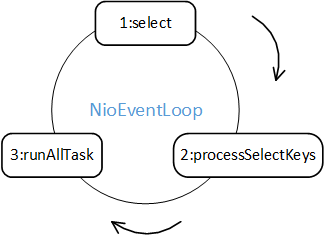

这段代码实现了NioEventLoop的核心，即select事件、处理事件、执行任务的流程，即：
在这里插入图片描述
下面深入看一下源码实现
select
select之前是select策略，前面看到默认使用DefaultSelectStrategy，首先判断队列中有没有任务task，如果没有任务task，则执行正常select逻辑；如果有任务，则执行selectNow()方法对应不阻塞立即返回select操作，返回准备进行IO操作的channel数量，这种情况下，不进入正常的阻塞select逻辑。

select之前，先拿到下次调度任务的调度时间，设置selector的wakeup时间（selector的wakeup()方法可以使正在阻塞的select操作立即返回），并且队列没有任务时，进入select()，select如下：

    private int select(long deadlineNanos) throws IOException {
        if (deadlineNanos == NONE) {
            return selector.select();
        }
        // Timeout will only be 0 if deadline is within 5 microsecs
        long timeoutMillis = deadlineToDelayNanos(deadlineNanos + 995000L) / 1000000L;
        return timeoutMillis <= 0 ? selector.selectNow() : selector.select(timeoutMillis);
    }

如果没有需要调度的任务，直接调用selector.select()，如果有任务，计算select timeout时间，如果调度剩余时间小于5微妙则timeout时间为0，调度剩余时间大于等于5微秒则向上转为毫秒取整，如6微秒，则超时时间为1毫秒，100微秒也为1毫秒。

计算好timeout时间后，如果timeout时间小于等于0，执行selectNow()非阻塞select，否则执行select(timeout)阻塞select，阻塞timeout毫秒

processSelectedKeys
在select()或者selectNow()之后，NioEventLoop通过processSelectedKeys处理select的结果，首先根据设置的IO所占时间比即ioRatio（默认50%）来确定执行策略。

如果ioRatio 100%，直接按照顺序执行processSelectedKeys和runAllTasks，
否则如果select或selectNow的结果大于零时先执行processSelectedKeys，完成后根据ioRatio计算runAllTasks的时间，指定runAllTask的超时时间，执行runAllTasks
如果select为0，直接执行runAllTasks，指定超时时间为0
代码如下

if (ioRatio == 100) {
    try {
        if (strategy > 0) {
            processSelectedKeys();
        }
    } finally {
        // 保证每次执行任务.
        ranTasks = runAllTasks();
    }
} else if (strategy > 0) {
    final long ioStartTime = System.nanoTime();
    try {
        processSelectedKeys();
    } finally {
        // Ensure we always run tasks.
        final long ioTime = System.nanoTime() - ioStartTime;
        ranTasks = runAllTasks(ioTime * (100 - ioRatio) / ioRatio);
    }
} else {
    ranTasks = runAllTasks(0); // This will run the minimum number of tasks
}

processSelectedKeys的逻辑如下，当selectedKeys不为空时，执行netty对selectedKeySet做过优化的处理逻辑processSelectedKeysOptimized()，否则执行processSelectedKeysPlain()。

    private void processSelectedKeys() {
        if (selectedKeys != null) {
            processSelectedKeysOptimized();
        } else {
            processSelectedKeysPlain(selector.selectedKeys());
        }
    }

selectedKeys 优化
netty对selectedKeySet的优化，在NioEventLoop的构造方法中调用的openSelector()方法初始化Selector时开始，openSelector()中的关键代码如下：

private SelectorTuple openSelector() {
        ......
        // 1，调用jdk底层初始化selector，且不需要优化时，直接返回构建的SelectorTuple
        ......
		// 2， 加载SelectorImpl
		......
		// 3，加载异常处理
		......
		// 4，初始化selectedKeySet
        final Class<?> selectorImplClass = (Class<?>) maybeSelectorImplClass;
        // selectedKeySet为SelectedSelectionKeySet类型的对象
        final SelectedSelectionKeySet selectedKeySet = new SelectedSelectionKeySet();

        Object maybeException = AccessController.doPrivileged(new PrivilegedAction<Object>() {
            @Override
            public Object run() {
                try {
                	// 5,反射的方式，设置给unwrappedSelector的selectedKeysField和publicSelectedKeysField字段selectedKeySet对象
                    Field selectedKeysField = selectorImplClass.getDeclaredField("selectedKeys");
                    Field publicSelectedKeysField = selectorImplClass.getDeclaredField("publicSelectedKeys");
					......
					// java9适配，设置反射属性可访问
                	......
					// 通过反射将selectedKeySet设置到unwrappedSelector，代替原来的selectedKeysField，publicSelectedKeysField
                    selectedKeysField.set(unwrappedSelector, selectedKeySet);
                    publicSelectedKeysField.set(unwrappedSelector, selectedKeySet);
                    return null;
                } catch (NoSuchFieldException e) {
                    return e;
                } catch (IllegalAccessException e) {
                    return e;
                }
            }
        });
       	...... //异常处理，返回
        selectedKeys = selectedKeySet;
        return new SelectorTuple(unwrappedSelector,
                                 new SelectedSelectionKeySetSelector(unwrappedSelector, selectedKeySet));
    }

看来优化在于SelectedSelectionKeySet，再跟进SelectedSelectionKeySet，发现SelectedSelectionKeySet继承AbstractSet，替换掉了原来的HashSet，使用数组存储key，和原来的HashSet相比，极端情况下的On复杂度变为O1，性能提升。

final class SelectedSelectionKeySet extends AbstractSet<SelectionKey> {
    SelectionKey[] keys;
    int size;
    SelectedSelectionKeySet() {
        keys = new SelectionKey[1024];
    }
    ... ...
}

继续processSelectedKeys，所以，默认配置下，NioEventLoop时轮询时selectedKeys 不为空，所以代码再跟进processSelectedKeysOptimized()中,看到遍历数组处理selectedKey，通过SelectionKey 拿到附件，也就是最终要处理k的对象，是AbstractNioChannel或者NioTask对象，最终在processSelectedKey()方法中，附件a来处理IO事件。

    private void processSelectedKeysOptimized() {
        for (int i = 0; i < selectedKeys.size; ++i) {
            final SelectionKey k = selectedKeys.keys[i];
            // null out entry in the array to allow to have it GC'ed once the Channel close
            // See https://github.com/netty/netty/issues/2363
            selectedKeys.keys[i] = null;

            final Object a = k.attachment();

            if (a instanceof AbstractNioChannel) {
                processSelectedKey(k, (AbstractNioChannel) a);
            } else {
                @SuppressWarnings("unchecked")
                NioTask<SelectableChannel> task = (NioTask<SelectableChannel>) a;
                processSelectedKey(k, task);
            }
			// 需要重新select时，重新select
            if (needsToSelectAgain) {
                // null out entries in the array to allow to have it GC'ed once the Channel close
                // See https://github.com/netty/netty/issues/2363
                selectedKeys.reset(i + 1);

                selectAgain();
                i = -1;
            }
        }
    }

再看processSelectedKey中的逻辑，首先校验k有效性，如果k无效关闭channel后返回，否则继续处理如下逻辑：

获取key的就绪操作代码
首先处理connect事件，如果没有处理connect事件就进行读写操作，JDK会抛出异常
处理IO写事件
处理IO读、accept事件

    private void processSelectedKey(SelectionKey k, AbstractNioChannel ch) {
        final AbstractNioChannel.NioUnsafe unsafe = ch.unsafe();
        // .... 省略k异常逻辑
        try {
            int readyOps = k.readyOps();
            // We first need to call finishConnect() before try to trigger a read(...) or write(...) as otherwise
            // the NIO JDK channel implementation may throw a NotYetConnectedException.
            if ((readyOps & SelectionKey.OP_CONNECT) != 0) {
                // remove OP_CONNECT as otherwise Selector.select(..) will always return without blocking
                // See https://github.com/netty/netty/issues/924
                int ops = k.interestOps();
                ops &= ~SelectionKey.OP_CONNECT;
                k.interestOps(ops);

                unsafe.finishConnect();
            }

            // Process OP_WRITE first as we may be able to write some queued buffers and so free memory.
            if ((readyOps & SelectionKey.OP_WRITE) != 0) {
                // Call forceFlush which will also take care of clear the OP_WRITE once there is nothing left to write
                ch.unsafe().forceFlush();
            }

            // Also check for readOps of 0 to workaround possible JDK bug which may otherwise lead
            // to a spin loop
            if ((readyOps & (SelectionKey.OP_READ | SelectionKey.OP_ACCEPT)) != 0 || readyOps == 0) {
                unsafe.read();
            }
        } catch (CancelledKeyException ignored) {
            unsafe.close(unsafe.voidPromise());
        }
    }

在processSelectedKeysOptimized中，处理完成后，判断是否needsToSelectAgain，来重新select，什么情况下需要重新select？通过查询发吗发现，在Channel取消从EventLoop注册时，EventLoop取消Channel的key时，判断取消的key数量大于256时，将needsToSelectAgain置为true，触发重新select。如下：

    void cancel(SelectionKey key) {
        key.cancel();
        cancelledKeys ++;
        if (cancelledKeys >= CLEANUP_INTERVAL) {//常量256
            cancelledKeys = 0;
            needsToSelectAgain = true;
        }
    }

runAllTasks
在processSelectedKeys之后，执行runAllTask执行队列中的任务和需要调度执行的任务，完成后再通过afterRunningAllTasks来执行tailTask队列中的任务。

    protected boolean runAllTasks() {
        assert inEventLoop();
        boolean fetchedAll;
        boolean ranAtLeastOne = false;

        do {
        	// 从scheduledTaskQueue中取任务，放到taskQueue中
            fetchedAll = fetchFromScheduledTaskQueue();
            // 执行taskQueue中的任务
            if (runAllTasksFrom(taskQueue)) {
                ranAtLeastOne = true;
            }
            // 循环从scheduledTaskQueue中取任务
        } while (!fetchedAll); // keep on processing until we fetched all scheduled tasks.

        if (ranAtLeastOne) {
            lastExecutionTime = ScheduledFutureTask.nanoTime();
        }
        // 执行完成后，执行tailTask队列中的任务
        afterRunningAllTasks();
        return ranAtLeastOne;

上面了解了，NioEventLoop的核心轮询流程

4.3 Future 和 Promise

Future
JDK Future代表一个异步处理的结果，Future顶级接口提供了一些方法，包括异步是否处理完成的检测方法，等待异步处理完成方法，取回异步处理结果的的方法。

提供个get()方法得到异步处理结果，结果只有在异步处理完成时通过get()方法取回，调用get()方法时，在处理完成之前get()方法阻塞。
提供了cancel()取消方法，来指定异步处理正常执行完成还是取消，但是当一个异步处理已经完成时，就不能取消，
同时JMM的happens-before规则，规定了一下顺序，异步处理的结果happens-before另一个线程执行get()后的所有操作。

JDK FutureTask，Future的一个实现，实现了了Future定义的各个方法。同时实现了Runable，可以提交到线程池执行
Netty Future, 继承自JDK Future，在JDK Future的基础上进行了扩展，增加了非阻塞getNow()方法，await等待异步执行完成，可超时的await()方法，同步等待sync()方法，添加Listener删除listner的addListener()方法和removeListener()方法

ChannelFuture

ChannelFuture,继承了Netty Future，定义了异步Channel IO操作的结果
Netty中的所有IO操作都是异步的，这意味着，Netty中，IO请求会立即返回，这样在请求返回时就不能保证IO操作已经完成，在这种情况下，Netty提供了ChannelFuture，在IO请求时返回ChannelFuture的实例，包含了IO操作的状态或者IO操作的结果信息。
一个ChannelFuture对象，是完成或者未完成状态，当一个IO操作开始时，创建ChannelFuture对象，初始化为未完成状态，当IO操作完成时（完成的结果可能成功、失败、或者取消，都称为完成状态），ChannelFuture变为完成状态。

提供了多个方法来检测IO操作是否完成，等待完成，获取IO操作结果
可以添加ChannelFutureListener来在IO操作完成时，得到通知。Listener不阻塞，可以达到最大的性能和资源利用率，基于事件的变成模式。
await()是一个阻塞操作，调用await时，调用线程阻塞，直到IO操作完成，可以很简单的实现串行逻辑。但是调用线程在IO操作完成之前其实没有必要阻塞，并且线程间的通知开销比较高，而且在特定情况下还会出现死锁。
ChannelFuture中包含当前IO操作的Channel对象引用，

ChannelFuture死锁问题
在ChannelHandler中不要调用await方法
EventHandler中的事件处理方法，通常被IO线程调用，如果await被EventHandler中的方法调用，根据调用关系的传递性，那么await也是被IO线程调用，那这样，IO线程调用永远也不会结束了，导致死锁。如：

// 死锁
public void channelRead(ChannelHandlerContext ctx, Object msg) {
    future = ctx.channel.close();
    future.awaitUninterruptibly()
    // ... ... 其他逻辑
}

通常使用listener来完成这种操作,避免出现死锁，如下：

public void channelRead(ChannelHandlerContext ctx, Object msg) {
    future = ctx.channel.close();
    future.addListener(new ChannelFutureListener(){
       public void operationComplete(ChannelFuture future) {
           // ... ... 其他逻辑
       }
    });
}

Promise
继承Netty Future，指定Future是可写的，关键定义方法如下：

方法	描述
Promise setSuccess(V result)	标记Future为成功，并通知所有listener
boolean trySuccess(V result)	标记Future为成功，并通知所有listener，因为Future或许已经被标记，所以可能返回false
Promise setFailure(Throwable e)	标记Future为失败，并通知所有listener
boolean tryFailure(Throwable e)	标记Future为失败，通知所有listener，因为Future或许已经被标记，可能返回false
boolean setUncancellable()	标记此Future不能被取消
…	…

ChannelPromise
指定ChannelFuture是可写的，并且ChannelPromise中包含Channel对象。

netty借用Future Promise实现了异步操作等待、通过listener异步回调、通知

4.4 Pipleline

ChannelPipiline，一个ChannelHandler的集合，ChannelHandler是处理或拦截Channel读入数据事件、写出数据操作，ChannelPipiline实现了先进的拦截过滤模式，用户可以控制事件的处理方式，并自定义ChannelHandler之间的协作。
事件流转
通常情况下，I/O事件在ChannelPipiline中流转并被各个ChannelHandler处理的过程如下图:
在这里插入图片描述
构建一个ChannelPipeline
可以通过如下的方式来构建一个pipeline

ChannelPipeline} p = ...
p.addLast("1", new InboundHandlerA());
p.addLast("2", new InboundHandlerB());
p.addLast("3", new OutboundHandlerA());
p.addLast("4", new OutboundHandlerB());
p.addLast("5", new InboundOutboundHandlerX());

构建后，InboundHandler的顺序为125，OutboundHandler的顺序为543，OutboundHandler addLast添加的Hander最后一个限制性，而InboundHandler顺序相反。
通常要一个或多个ChannelHanlder收到读、写、关闭I/O事件，例如一个传统的Server在每个pipiline有以下handler：
- 协议解码-----Decoder，将传输的二进制数据转为Java对象
- 协议编码------Encoder，将Java对象转为二进制数据进行传输
- 业务逻辑Handler-----执行业务逻辑
Pipeline通过fireXXX方法，将时间传递到下一个handher
线程安全
ChannelHandler可以在任何时间添加和删除，因为ChannelPipiline是线程安全的，例如：当敏感信息传输交换时，可以添加一个加密作用的Handler，在传输交换完成后再删除掉加密Handler
Pipeline的创建
ServerSocketChannel，SocketChannel在创建时就创建了流水线，如NioServerSocketChannel在通过反射创建是，pipeline的创建方式为：

    public NioServerSocketChannel(ServerSocketChannel channel) {
        super(null, channel, SelectionKey.OP_ACCEPT);
        config = new NioServerSocketChannelConfig(this, javaChannel().socket());
    }
	// 调用到abstact channel
    protected AbstractChannel(Channel parent) {
        this.parent = parent;
        id = newId();
        unsafe = newUnsafe();
        pipeline = newChannelPipeline();
    }

	// 创建pipline
    protected DefaultChannelPipeline newChannelPipeline() {
        return new DefaultChannelPipeline(this);
    }

这样，在ServerSocketChannel或者SocketChannel创建时，就完成Pipeline的创建，返回DefaultChannelPipeline类型的对象
DefaultChannelPipeline的结构
DefaultChannelPipeline中包括一个TailContext和HeadContext，一个双向链表head.next = tail;tail.prev = head;
在通过addLast()增加Hander时，将Handler包装为AbstractChannelHandlerContext，加入双向链表：

	// 包装为AbstractChannelHandlerContext
	newCtx = newContext(group, filterName(name, handler), handler);
	// 调用addLast0方法
	addLast0(newCtx);
	// addLast0() 将handler添加到双向链表中
    private void addLast0(AbstractChannelHandlerContext newCtx) {
        AbstractChannelHandlerContext prev = tail.prev;
        newCtx.prev = prev;
        newCtx.next = tail;
        prev.next = newCtx;
        tail.prev = newCtx;
    }

对于读事件，从head开始调用，对于写事件从tail开始调用执行，通过这样的方式完成事件流转
ChannelPipeline调用
首先，在processSelectedKey时，以读IO事件为例，读数据byteBuf 后，通过pipeline.fireChannelReadComplete()，传递读完成事件到pipeline的各个InboundHandler，如下：（省略了非不不要代码）

		@Override
        public final void read() {
            // .... 获取配置，需要中断时中断读
            // 从channel或者ChannelPipeline事件处理流水线
            final ChannelPipeline pipeline = pipeline();
            // 获取数据缓冲区分配器
            final ByteBufAllocator allocator = config.getAllocator();
            final RecvByteBufAllocator.Handle allocHandle = recvBufAllocHandle();
            allocHandle.reset(config);

            ByteBuf byteBuf = null;
            boolean close = false;
            try {
            // 轮询读数据，直到读完，即lastBytesRead为-1
                do {
                    byteBuf = allocHandle.allocate(allocator);
                    allocHandle.lastBytesRead(doReadBytes(byteBuf));
                    if (allocHandle.lastBytesRead() <= 0) {
                        // nothing was read. release the buffer.
                        byteBuf.release();
                        byteBuf = null;
                        close = allocHandle.lastBytesRead() < 0;
                        if (close) {
                            // There is nothing left to read as we received an EOF.
                            readPending = false;
                        }
                        break;
                    }
					// 当前读数据次数+1
                    allocHandle.incMessagesRead(1);
                    readPending = false;
                    // 传递读到的数据到 pipeline 中的各个InboundHandler
                    pipeline.fireChannelRead(byteBuf);
                    byteBuf = null;
                } while (allocHandle.continueReading());
				// 读完成
                allocHandle.readComplete();
                // 传递读完成事件到pipeline的各个InboundHandler
                pipeline.fireChannelReadComplete();

				// 读完成 关闭流水线
                if (close) {
                    closeOnRead(pipeline);
                }
            // 异常处理
            } catch (Throwable t) {
                handleReadException(pipeline, byteBuf, t, close, allocHandle);
            } finally {
                // 修改selectedkey状态
                if (!readPending && !config.isAutoRead()) {
                    removeReadOp();
                }
            }
        }

pipeline处理事件
对pipeline的结构了解，对于被动的read，connect事件从head开始执行，对于主动发起的bind，connect，write事件从tail开始执行。

从tail开始执行的主动事件，从pipeline开始调用（如：pipeline.write），pipeline最终调用到unsafe来完成事件
被动事件，如read，finish connect事件，由eventloop来检测，交给unsafe处理，再fire事件到pileline，pipeline中的多个Hander再按照顺序进行业务处理和数据处理

读数据上面已经拆解过，下面以write数据为例，看一下netty如何通过pipeline来写数据，从channel.writeAndFlush()定位到如下代码：

    @Override
    public ChannelFuture write(Object msg) {
    	// 直接调用pipeline的write
        return pipeline.write(msg);
    }

pipeline从tail开始执行

    @Override
    public final ChannelFuture write(Object msg) {
    	// 从tail开始执行
        return tail.write(msg);
    }

调用到AbstractChannelHandlerContext的write方法

	private void write(Object msg, boolean flush, ChannelPromise promise) {
		// 找到第一个outBoundHandler
	    AbstractChannelHandlerContext next = findContextOutbound();
	    final Object m = pipeline.touch(msg, next);
	    EventExecutor executor = next.executor();
	    if (executor.inEventLoop()) {
	    // 同步执行
	        if (flush) {
	            next.invokeWriteAndFlush(m, promise);
	        } else {
	            next.invokeWrite(m, promise);
	        }
	    } else {
	    // 当前线程不是EventExecutor线程，异步执行
	        AbstractWriteTask task;
	        if (flush) {
	            task = WriteAndFlushTask.newInstance(next, m, promise);
	        }  else {
	            task = WriteTask.newInstance(next, m, promise);
	        }
	        safeExecute(executor, task, promise, m);
	    }
	}

invokeWrite()方法中调用了invokeWrite0()，再看看invokeWrite0()方法，一般的hander中，写数据又会调用ctx.write()方法，完成事件在pipeline()中的传播

    private void invokeWrite0(Object msg, ChannelPromise promise) {
        try {
        // 通过调用ctx.write()，又会找到下一个handler，以此完成事件在pipeline中的流转
            ((ChannelOutboundHandler) handler()).write(this, msg, promise);
        } catch (Throwable t) {
            notifyOutboundHandlerException(t, promise);
        }
    }

最终会调用到HeadContext的write()方法，再调用unsafe.write()完成写数据操作。

        @Override
        public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) {
            unsafe.write(msg, promise);
        }

PS：channel.writeAndFlush()和channelHandlerContext.write()的实现是不一样的
channel.writeAndFlush()，从头调用pipeline()，保证所有的OutBoundHandler都能处理数据
channelHandlerContext.write()是查找下一个channelHandlerContext来处理，不是所有OutBoundHandler都可以处理数据，用来实现pipeline流水线中的写事件的流转。

4.5 ServerBootstrap

通过一段简单服务器启动代码，来看服务器是怎么启动起来的。如下

    public void run () {
        EventLoopGroup bossGroup = new NioEventLoopGroup();
        EventLoopGroup workerGroup = new NioEventLoopGroup();
        try {
            ServerBootstrap serverBootstrap = new ServerBootstrap();
            serverBootstrap.group(bossGroup, workerGroup).channel(NioServerSocketChannel.class).childHandler(new ChannelInitializer<Channel>() {
                @Override
                protected void initChannel(Channel channel) throws Exception {
                    channel.pipeline().addLast(new SimpleServerHandler());
                }
            }).option(ChannelOption.SO_BACKLOG, 128).childOption(ChannelOption.SO_KEEPALIVE, true);

            ChannelFuture f = serverBootstrap.bind(this.port).sync();

            f.channel().closeFuture().sync();
        } catch (Exception e) {
            workerGroup.shutdownGracefully();
            bossGroup.shutdownGracefully();
        }
    }

EventLoopGroup ，多线程，每个线程对应EventLoop，不停检测bind accept read write connect disconnect IO事件，处理IO事件，执行任务。
serverBootstrap.group(bossGroup, workerGroup)，指定bossGroup和workGroup，boss和worker功能不同，boss负责accept新的连接，并丢给worker线程去处理，work处理连接的IO读写事件
channel(NioServerSocketChannel.class)，指定socket服务端为NioServerSocketChannel
.childHandler()，指定流水线中的数据业务处理Handler
option，serverBootstrap，channel的配置参数
bind(xxx)，监听xxx端口
sync()，等待bind完成
f.channel().closeFuture().sync()，bind完成后等待channel关闭
shutdownGracefully(), EventLoopGroup停止轮询检测事件
netty怎么通过这段代码启动并且accept客户端连接的？从上面代码看，bind()之前的代码是创建组件，指定配置，不在赘述。直接从bind开始入手，根据调用关系，直接找到了doBind()方法，如下：(省略掉了非关键代码)

    private ChannelFuture doBind(final SocketAddress localAddress) {
    	// 创建ServerSocketChannel，并注册到bossGroup
        final ChannelFuture regFuture = initAndRegister();
        // ...注册异常处理，省略...
        if (regFuture.isDone()) {
            // 创建ServerSocketChannel并注册成功.
            ChannelPromise promise = channel.newPromise();
            // 继续bind逻辑
            doBind0(regFuture, channel, localAddress, promise);
            return promise;
        } else {
            // ServerSocketChannel没有注册成功.
            final PendingRegistrationPromise promise = new PendingRegistrationPromise(channel);
            // 注册监听事件
            regFuture.addListener(new ChannelFutureListener() {
                @Override
                public void operationComplete(ChannelFuture future) throws Exception {
                    Throwable cause = future.cause();
                    if (cause != null) {
                        // Registration on the EventLoop failed so fail the ChannelPromise directly to not cause an
                        // IllegalStateException once we try to access the EventLoop of the Channel.
                        promise.setFailure(cause);
                    } else {
                        // Registration was successful, so set the correct executor to use.
                        // See https://github.com/netty/netty/issues/2586
                        promise.registered();
						// 继续bind逻辑
                        doBind0(regFuture, channel, localAddress, promise);
                    }
                }
            });
            return promise;
        }
    }

doBind为主流程，继续。在initAndRegister()中创建了ServerSocketChannel，初始化channel，并注册到bossGroup处理线程组

    final ChannelFuture initAndRegister() {
        Channel channel = null;
        try {
        	// 创建channel对象，创建流水线
            channel = channelFactory.newChannel();
            // 设置配置参数，创建事件处理流水线，配置流水线等。
            init(channel);
        } catch (Throwable t) {
            // ...省略异常处理...
        }
        // 注册到boss group
        ChannelFuture regFuture = config().group().register(channel);
        // ...省略异常处理...
        return regFuture;
    }

channelFactory.newChannel()，通过反射的方式创建ServerSocketChannel对象，如下：（省略了非关键代码）

public class ReflectiveChannelFactory<T extends Channel> implements ChannelFactory<T> {

    private final Constructor<? extends T> constructor;

    public ReflectiveChannelFactory(Class<? extends T> clazz) {
        this.constructor = clazz.getConstructor();
    }

    @Override
    public T newChannel() {
        return constructor.newInstance();
    }
}

init(channel)，初始化channel，如下：

    @Override
    void init(Channel channel) {
    	// 设置配置参数到channel
        setChannelOptions(channel, newOptionsArray(), logger);
        setAttributes(channel, newAttributesArray());
		// 创建流水线
        ChannelPipeline p = channel.pipeline();

        final EventLoopGroup currentChildGroup = childGroup;
        final ChannelHandler currentChildHandler = childHandler;
        // 包装socketChannel创建的参数，也就是accept创建新连接的参数
        final Entry<ChannelOption<?>, Object>[] currentChildOptions = newOptionsArray(childOptions);
        final Entry<AttributeKey<?>, Object>[] currentChildAttrs = newAttributesArray(childAttrs);
		// 流水线添加Handher，
        p.addLast(new ChannelInitializer<Channel>() {
            @Override
            public void initChannel(final Channel ch) {
                final ChannelPipeline pipeline = ch.pipeline();
                // 添加config handler
                ChannelHandler handler = config.handler();
                if (handler != null) {
                    pipeline.addLast(handler);
                }
				// 异步添加 ServerBootstrapAcceptor handler，任务添加到channel的eventLoop任务队列中，select之前执行
                ch.eventLoop().execute(new Runnable() {
                    @Override
                    public void run() {
                        pipeline.addLast(new ServerBootstrapAcceptor(
                                ch, currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));
                    }
                });
            }
        });
    }

继续绑定逻辑dobind0()，

    private static void doBind0(
            final ChannelFuture regFuture, final Channel channel,
            final SocketAddress localAddress, final ChannelPromise promise) {

        // 在触发channelRegistered（）之前调用方法。 使用户处理程序有机会在其channelRegistered()实现中设置管道。
        channel.eventLoop().execute(new Runnable() {
            @Override
            public void run() {
                if (regFuture.isSuccess()) {
                	// 执行最终的bind操作，调用jdk bind绑定端口，并产生channel active事件
                    channel.bind(localAddress, promise).addListener(ChannelFutureListener.CLOSE_ON_FAILURE);
                } else {
                    promise.setFailure(regFuture.cause());
                }
            }
        });
    }

这样Nio Socket Server就启动并绑定了指定端口，但是如何accept处理新的连接，并交给worker线程组处理呢？从processSelectedKey入手，根据调用关系，定位到AbstractNioMessageChannel中的NioMessageUnsafe类的read方法，如下：（删除了非关键代码）

@Override
public void read() {
	// 读到需要accept的channel
	do {
	    int localRead = doReadMessages(readBuf);
	    if (localRead == 0) {
	        break;
	    }
	    if (localRead < 0) {
	        closed = true;
	        break;
	    }

	    allocHandle.incMessagesRead(localRead);
	} while (continueReading(allocHandle));

	int size = readBuf.size();
    for (int i = 0; i < size; i ++) {
    	// 流水线循环发出读到channel事件
        readPending = false;
        pipeline.fireChannelRead(readBuf.get(i));
    }
    readBuf.clear();
    allocHandle.readComplete();
    // 流水线发出杜万成事件
    pipeline.fireChannelReadComplete();
}

流水线发出读到新channel的事件后，就到了流水线中ServerBootstrap启动时注册的ServerBootstrapAcceptor Handler来处理了,关键代码下：

        @Override
        @SuppressWarnings("unchecked")
        public void channelRead(ChannelHandlerContext ctx, Object msg) {
        	// 获取拿到 channel
            final Channel child = (Channel) msg;

            child.pipeline().addLast(childHandler);
			// channel 设置配置
            setChannelOptions(child, childOptions, logger);
            setAttributes(child, childAttrs);

            try {
            // 注册到worker group 轮询处理IO事件
                childGroup.register(child).addListener(new ChannelFutureListener() {
                	//注册监听事件
                    @Override
                    public void operationComplete(ChannelFuture future) throws Exception {
                        if (!future.isSuccess()) {
                            forceClose(child, future.cause());
                        }
                    }
                });
            } catch (Throwable t) {
           		// 异常时关闭 channel
                forceClose(child, t);
            }
        }

至此，ServerBootstarp启动，并可以接受客户端的连接，处理连接，交给worker 线程组处理连接的IO事件。

4.6 Bootstrap

我们再解剖客户端的启动过程，下面是一个简单的netty客户端启动代码：

    public static void main(String[] args) throws Exception {
        String host = args[0];
        int port = Integer.parseInt(args[1]);
        EventLoopGroup workerGroup = new NioEventLoopGroup();
        try {
            Bootstrap b = new Bootstrap(); // (1)
            b.group(workerGroup); // (2)
            b.channel(NioSocketChannel.class); // (3)
            b.option(ChannelOption.SO_KEEPALIVE, true); // (4)
            b.handler(new ChannelInitializer<SocketChannel>() {
                @Override
                public void initChannel(SocketChannel ch) throws Exception {
                    ch.pipeline().addLast(new SimpleClientHandler());
                }
            });

            // Start the client.
            ChannelFuture f = b.connect(host, port).sync(); // (5)

            // Wait until the connection is closed.
            f.channel().closeFuture().sync();
        } finally {
            workerGroup.shutdownGracefully();
        }
    }

关于组件的初始化、配置，和Socket socket类似，这里不在描述，直接从connect开始读代码，追踪到doResolveAndConnect()方法，如下：

    private ChannelFuture doResolveAndConnect(final SocketAddress remoteAddress, final SocketAddress localAddress) {
    	// 创建NioSocketChannel，创建相关组件，并初始化，注册到worker group，和Server启动类似
        final ChannelFuture regFuture = initAndRegister();
        final Channel channel = regFuture.channel();
   		// 继续connect
        return doResolveAndConnect0(channel, remoteAddress, localAddress, channel.newPromise());

继续往下追踪，追踪到下面的代码，调用channel来进行connect

	private static void doConnect(
            final SocketAddress remoteAddress, final SocketAddress localAddress, final ChannelPromise connectPromise) {

        // This method is invoked before channelRegistered() is triggered.  Give user handlers a chance to set up
        // the pipeline in its channelRegistered() implementation.
        final Channel channel = connectPromise.channel();
        channel.eventLoop().execute(new Runnable() {
            @Override
            public void run() {
                if (localAddress == null) {
                    channel.connect(remoteAddress, connectPromise);
                } else {
                    channel.connect(remoteAddress, localAddress, connectPromise);
                }
                connectPromise.addListener(ChannelFutureListener.CLOSE_ON_FAILURE);
            }
        });
    }

最终调用AbstrackNioUnsafe完成connect：

      @Override
        public final void connect(
                final SocketAddress remoteAddress, final SocketAddress localAddress, final ChannelPromise promise) {
       			... ...
       			// 调用jdk底层 connect
                if (doConnect(remoteAddress, localAddress)) {
                    fulfillConnectPromise(promise, wasActive);
                } else {
                //超时处理，关闭
                        connectTimeoutFuture = eventLoop().schedule(new Runnable() {
                            @Override
                            public void run() {
                                ChannelPromise connectPromise = AbstractNioChannel.this.connectPromise;
                                if (connectPromise != null && !connectPromise.isDone()
                                        && connectPromise.tryFailure(new ConnectTimeoutException(
                                                "connection timed out: " + remoteAddress))) {
                                    close(voidPromise());
                                }
                            }
                        }, connectTimeoutMillis, TimeUnit.MILLISECONDS);
                    }
                }
            } catch (Throwable t) {
                ......异常处理
            }
        }

4.7 zero-copy

4.7.1 操作系统zero-copy

以读取磁盘文件，通过socket发送远程为例，如果不是零拷贝，通过传统的read文件，write文件的方式，逻辑需要四步copy：

将磁盘文件读到内核空间.
文件数据从内核空间copy到用户空间.
从用户空间copy到socket缓冲区。
从socket缓冲区copy到网卡缓冲区。
四个步骤的拷贝，如下图：

zero-copy零拷贝技术，是在linux2.1引入操作系统sendFile()系统调用的支持下，分为以下三步拷贝：

1 文件读入到内核缓冲区，不再将文件复制到用户态，用户态程序不参与文件传输
2 数据复制到socket缓冲区。
3 数据在复制到网卡缓冲区。
这样就少了一次数据copy，提高性能。如下图：

上图对Read Write过程做了很好的优化，但是看起来第二步有些多余，linux2.4优化了sendFile()系统调用，进一步优化：

1 文件数据copy到kernel buffer
2 kernel buffer中的数据的起始位置和偏移量写到socket buffer
3 根据socket buffer中的起始位置和偏移量，直接将kernel buffer中的数据复制到网卡缓冲区
如下图：

过上述过程，数据只经过了2次copy就从磁盘传送出去了。在操作系统的支持下，Java和netty也实现了各自的Zero-copy。

4.7.2 Java zero-copy

FileChannel提供了transferTo()方法调用，将文件通过零copy的方式传输到另一个Channel，FileChannel或者SocketChannel，如传输到socketChannel

//使用sendfile:读取磁盘文件，并网络发送
FileChannel sourceChannel = new RandomAccessFile(source, "rw").getChannel();
SocketChannel socketChannel = SocketChannel.open(.....);
sourceChannel.transferTo(0, sourceChannel.size(), socketChannel);

基于零copy实现文件copy

    public void copy(String source, String target) throws Exception {
        FileChannel sourceFile = new FileInputStream(source).getChannel();
        FileChannel targetFile = new FileInputStream(target).getChannel();
        sourceFile.transferTo(0, sourceFile.size(), targetFile);
    }

4.7.3 netty zero-copy

netty的零拷贝，既有应用层面的zero-copy，也有操作系统zero-copy的应用，前者是广义的zero-copy，后者是狭义的zero-copy，都避免了数据不必要的copy，netty的zero-copy体现在：

Netty提供了CompositeByteBuf类，它可以将多个ByteBuf合并为一个逻辑上的ByteBuf，避免了各个ByteBuf之间的拷贝。
通过wrap操作，我们可以将byte[]数组、ByteBuf、 ByteBuffer 等包装成一个 Netty ByteBuf对象，进而避免了拷贝操作。
ByteBuf支持slice 操作，因此可以将ByteBuf分解为多个共享同一个存储区域的ByteBuf，避免了内存的拷贝。
通过FileRegion包装的FileChannel.tranferTo实现文件传输，可以直接将文件缓冲区的数据发送到目标Channel，避免了传统通过循环write方式导致的内存拷贝问题。
可以看到FileRegion是netty对linux操作系统zero-copy系统调用sendFile()的应用，其余是netty在应用层面对数据读写的优化，避免不必要的复制。
CompositeByteBuf
CompositeByteBuf是一个虚拟的buf缓冲区，将多个独立的缓冲区合成一个虚拟的缓冲区，一般使用ByteBufAllocator的compositeBuffer()的方式或者Unpooled.wrappedBuffer(ByteBuf…)的方式创建，一般不适用构造函数创建。

将多个ByteBuffer合并，一般做法是将多个ByteBuffer复制到一个新的大缓冲区中，而netty是使用CompositeByteBuf将多个ByteBuffer进行逻辑上的合并，并不真实的复制合并到一个大ByteBuf中，而是维护一个ByteBuf数组，数组中存储合并的多个ByteBuf，对外作为一个整体的ByteBuf，从而避免了数据copy，提高性能。
Unpooled wrap
对于将一个byte[]数组转为ByteBuf的需求，一般做法是是将byte[] copy到新的ByteBuf中，需要copy 数据，netty的做法是使用ByteBuf对byte[]进行包装，不copy数据，直接返回包装byte[]的Bytebuf。

//传统方式，byte[]转为ByteBuf
byte[] bytes = ......;
ByteBuf byteBuf = Unpooled.buffer();
byteBuf.write(bytes);
//netty，byte[]转为ByteBuf
byte[] bytes = ......;
ByteBuf byteBuf = Unpooled.wrappedBuffer(bytes);

ByteBuf slice
netty使用自己的NIO ByteBuf，netty ByteBuf支持slice操作，即返回ByteBuf的某一段数据，而不需要copy，如byteBuf.slice(int index, int length)返回byteBuf读数据段从index开始到length长度的数据，返回的数据是直接共享byteBuf数据，而不是copy一份返回，避免了数据copy数据带来的消耗。

    /**
     * 返回此缓冲区的子区域的一部分。 修改返回的缓冲区或父缓冲区的内容会影响彼此的内容，同时它们会维护单独的索引和标记。 此方法不会修改父缓冲区的{@code readerIndex}或{@code writerIndex}
     */
public abstract ByteBuf slice(int index, int length);

4.8 其他设计

4.8.1 ReferenceCounted

引用计数对象，需要显式的回收分配内存。

实例化新的ReferenceCounted时，引用计数值为1，开始计数。 retain()增加引用计数，而release()减少引用计数。如果引用计数减少到0，则将显式释放对象，访问已释放对象通常会导致访问异常。

如果实现ReferenceCounted的对象是容器，其中包含多个其他实现ReferenceCounted的对象，则当容器的引用计数变为0时，包含的对象也将通过release()释放。

通过引用计数来支持显式的内存回收。

4.8.2 ByteBuf

netty的数据缓冲，ByteBuf实现了ReferenceCounted，支持引用计数，可以显示的回收内存，提高GC成效，防止内存泄漏。

Netty ByteBuf 对比JDK ByteBuffer

ByteBuffer长度固定，扩展ByteBuffer长度，会导致重新创建更大的ByteBuffer，并发生数据copy，性能低
ByteBuffer只用了一个position指针来标识位置，读写模式切换时需要调用flip()函数和rewind()函数
存储字节的数组是动态的，最大是Integer.MAX_VALUE。这里的动态性存在write操作中，write时得知buffer不够时，会自动扩容。
netty ByteBuf的读写索引分离。
netty ByteBuf支持引用计数

HeapByteBuffer
NIO 在 JDK 1.4 中引入的 ByteBuffer 类允许 JVM 实现通过本地调用来分配内存。这主要是为了避免在每次调用本地 I/O 操作之前（或者之后）将缓冲区的内容复制到一个中间缓冲区（或者从中间缓冲区把内容复制到缓冲区），省略一次数据copy。
DirectByteBuffer
1，在使用Socket传递数据时性能很好，由于数据直接在直接缓冲区中，不需要从用户空间copy数据到直接缓冲区的过程，性能好。
2，相对于基于堆的缓冲区，它们的分配和释放都较为昂贵。不支持业务处理，需要业务处理时，不得不进行一次复制。

再看看几个ByteBuf的具体实现：
UnpooledHeapByteBuf，非池化的基于堆的字节缓冲区
PooledHeapByteBuf，池化的基于对的字节缓冲区
UnpooledDirectByteBuf ，非池化的直接字节缓冲区
PooledDirectByteBuf，池化的直接字节缓冲区

内存分配可参考jemalloc，后续学习补充。

ObjectPool，轻量级的内存池，定义了get方法获取池中对象。
RecyclerObjectPool，ObjectPool的实现，通过Recycler实现存储在ThreadLocal的栈，FILO，完成对象池的基本操作。

4.8.3 Unpooled

工具类，通过1，分配内存、2，包装已有的byte[]数组，bytebuffer，3，copy已有的byte[]数组，bytebuffer，String三种方式来创建ByteBuf
1，直接分配内存
buffer(int )，分配指定容量的堆 buffer
directBuffer(int)，分配指定容量的直接buffer
2，创建包装buffer
通过零拷贝的方式，将byte arrays 和 byte buffers包装为一个逻辑的ByteBuf，而不发生数据copy。
3，copy
将一个或多个存在的bytes[]，bytebuffer，String深拷贝为一个物理存在的新bytebuf

4.8.4 FastThreadLocalThread

EventLoop的执行线程是FastThreadLocalThread，对Thread的扩展，根据字面意思就可以了解，支持FastThreadLocal，FastThreadLocal是不是比传统ThreadLocal更快一些呢？从代码角度分析一下。
FastThreadLocalThread继承Thread，使用内部的InternalThreadLocalMap存储数据

public class FastThreadLocalThread extends Thread {
    // This will be set to true if we have a chance to wrap the Runnable.
    private final boolean cleanupFastThreadLocals;

    private InternalThreadLocalMap threadLocalMap;
    ... ...
}

在创建FastThreadLocal时，返回InternalThreadLocalMap生成的index，代码如下

    public FastThreadLocal() {
        index = InternalThreadLocalMap.nextVariableIndex();
    }

下面通过get，set，remove方法来了解FastThreadLocal到底快在哪里，get时：

    public final V get() {
    	// 从InternalThreadLocalMap获取对象存储容器InternalThreadLocalMap
        InternalThreadLocalMap threadLocalMap = InternalThreadLocalMap.get();
        // 根据初始化时返回的index，获取对象
        Object v = threadLocalMap.indexedVariable(index);
        // 如果对象不为空
        if (v != InternalThreadLocalMap.UNSET) {
        	// 返回对象
            return (V) v;
        }
		// 如果对象为空，初始化对象
        return initialize(threadLocalMap);
    }

set时：

    public final void set(V value) {
    	// value不为空
        if (value != InternalThreadLocalMap.UNSET) {
        	// 从InternalThreadLocalMap获取对象存储容器InternalThreadLocalMap
            InternalThreadLocalMap threadLocalMap = InternalThreadLocalMap.get();
            // 见setKnownNotUnset方法，对象存储到一个set中，以此来支持removeAll操作
            setKnownNotUnset(threadLocalMap, value);
        } else {
        	// value等于UNSET，删除，下次get时，会自动重新调用initialValue()方法初始化值
            remove();
        }
    }

    private void setKnownNotUnset(InternalThreadLocalMap threadLocalMap, V value) {
    	// 根据index将value存入threadLocalMap
        if (threadLocalMap.setIndexedVariable(index, value)) {
        // 对象存储到一个set中，以此来支持removeAll操作
            addToVariablesToRemove(threadLocalMap, this);
        }
    }

remove时：

    public final void remove(InternalThreadLocalMap threadLocalMap) {
        ...省略空判断
		// 根据index从removeIndexedVariable中删除
        Object v = threadLocalMap.removeIndexedVariable(index);
        // 从待删除set中删除this，避免removeALL时重复删除
        removeFromVariablesToRemove(threadLocalMap, this);

        if (v != InternalThreadLocalMap.UNSET) {
            try {
            	// remove时v对象时回调
                onRemoval((V) v);
            } catch (Exception e) {
                PlatformDependent.throwException(e);
            }
        }
    }

由以上可见，FastThreadLocal是由InternalThreadLocalMap来进行对象管理，从InternalThreadLocalMap再深入了解。在FastThreadLocal中获取InternalThreadLocalMap时，通过getIfSet或者get方法来获取，代码如下：

    public static InternalThreadLocalMap get() {
        Thread thread = Thread.currentThread();
        // 当前线程是FastThreadLocalThread
        if (thread instanceof FastThreadLocalThread) {
        	// 初始化fastThreadLocal
            return fastGet((FastThreadLocalThread) thread);
        } else {
        	// 初始化slowThreadLocal
            return slowGet();
        }
    }

    private static InternalThreadLocalMap fastGet(FastThreadLocalThread thread) {
        InternalThreadLocalMap threadLocalMap = thread.threadLocalMap();
        // 等于null时初始化InternalThreadLocalMap
        if (threadLocalMap == null) {
            thread.setThreadLocalMap(threadLocalMap = new InternalThreadLocalMap());
        }
        return threadLocalMap;
    }

    private static InternalThreadLocalMap slowGet() {
        InternalThreadLocalMap ret = slowThreadLocalMap.get();
        // 等于null时，初始化InternalThreadLocalMap，存入线程普通ThreadLocal，变慢
        if (ret == null) {
            ret = new InternalThreadLocalMap();
            slowThreadLocalMap.set(ret);
        }
        return ret;
    }

    public static InternalThreadLocalMap getIfSet() {
        Thread thread = Thread.currentThread();
        // 当前线程是FastThreadLocalThread，返回FastThreadLocalThread的InternalThreadLocalMap属性，有可能是空
        if (thread instanceof FastThreadLocalThread) {
            return ((FastThreadLocalThread) thread).threadLocalMap();
        }
        // 否则返回普通ThreadLocal中存储的InternalThreadLocalMap
        return slowThreadLocalMap.get();
    }

再看看获取nextVariableIndex，get，set，remove对象时的逻辑

	// 获取index
    public static int nextVariableIndex() {
    	// 维护支持CAS原子操作AtomicInteger类型的对象nextIndex，来获取连续的index
        int index = nextIndex.getAndIncrement();
        if (index < 0) {
        	// index越界，抛出异常
            nextIndex.decrementAndGet();
            throw new IllegalStateException("too many thread-local indexed variables");
        }
        return index;
    }

	// 根据index，读取Object对象
    public Object indexedVariable(int index) {
        Object[] lookup = indexedVariables;
        // 从数组中返回对象
        return index < lookup.length? lookup[index] : UNSET;
    }

	// 存放对象value到index
    public boolean setIndexedVariable(int index, Object value) {
        Object[] lookup = indexedVariables;
        // 当前index小于lookup的边界
        if (index < lookup.length) {
            Object oldValue = lookup[index];
            lookup[index] = value;
            return oldValue == UNSET;
        } else {
        	// 扩容并存放到lookup数组中
            expandIndexedVariableTableAndSet(index, value);
            return true;
        }
    }

	// 根据index删除，并返回v
    public Object removeIndexedVariable(int index) {
        Object[] lookup = indexedVariables;
        // 小于时，直接返回
        if (index < lookup.length) {
            Object v = lookup[index];
            lookup[index] = UNSET;
            return v;
        } else {
            return UNSET;
        }
    }

可以看到核心原理是将ThreadLocal中原来存储对象的HashMap变为数组来存取，以此来提高性能。
需要注意的是，FastThreadLocal需要配合FastThreadLocalThread使用，否则会适得其反，变慢。

(完^_^)

原文链接：https://blog.csdn.net/weihao_/article/details/116162627

Netty原理
