【计算机网络实验一】基于PacketTracer的仿真组网

实验要求

学习PacketTracer基本操作。根据指定拓扑进行组网，保证网络的连通性

要求的子网地址为ab.cd.ef.0–ab.cd.ef+6.0，假设同学一卡通号为213abcdef

实验过程

1. 连线
   按照要求加入4个路由器、2个交换机、4个PC机和1个服务器。路由器之间、路由器与PC机之间使用交叉线连接，PC机与交换机、交换机与路由器、路由器与服务器之间使用直通线连接。再按照要求为网络中的子网分配地址。

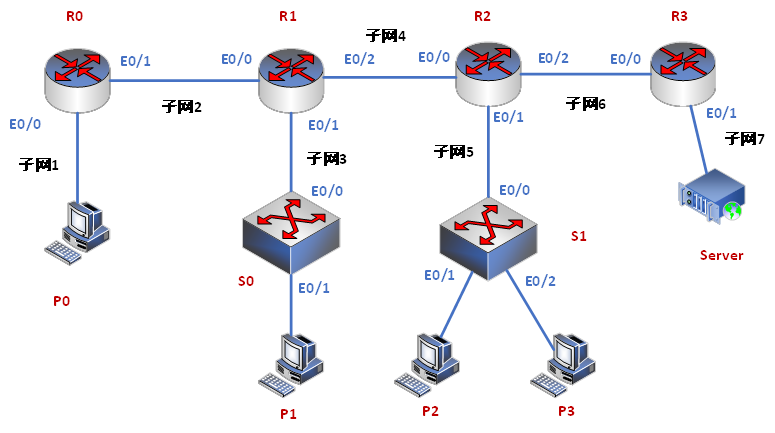

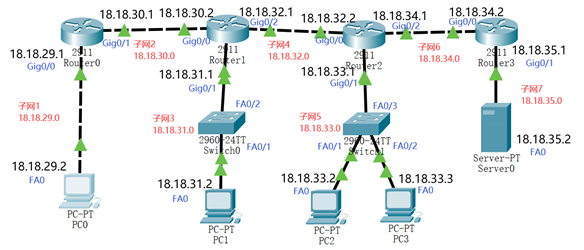

   如下图所示，连接端口与IP地址已标明。


2. PC机配置
   按照上图，为PC机配置IP地址，子网掩码，网关。
   以PC0为例，IP地址为18.18.29.2，网关为18.18.29.1，子网掩码为255.255.255.0



3. 路由器配置
   按照上图，为路由器配置每个端口的IP地址和子网掩码。
   以router1为例，Gig0/0端口的IP地址为18.18.30.2，Gig0/1端口的IP地址为18.18.31.1，Gig0/2端口的IP地址为18.18.32.1，它们的子网掩码都为255.255.0

   同时，还要为每个路由器设置转发表：

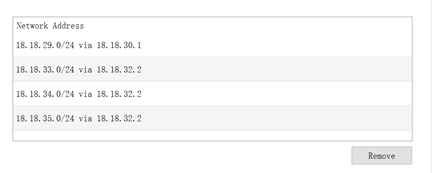

   以router1为例，目的地址为18.18.29.0时，下一跳地址为18.18.30.1；目的地址为18.18.33.0，18.18.34.0，18.18.35.0时，下一跳地址为18.18.32.2


4. 主机和路由器的配置截图

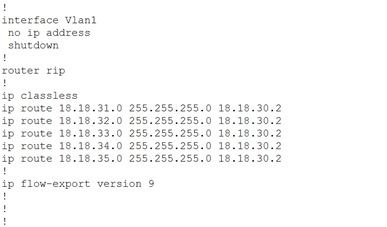

   Router0

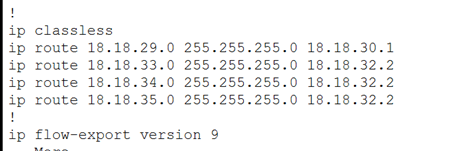

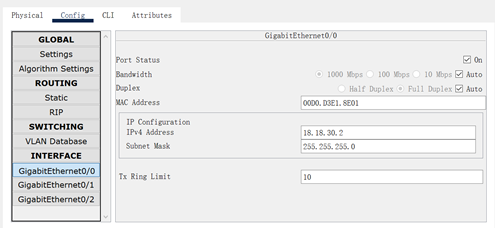

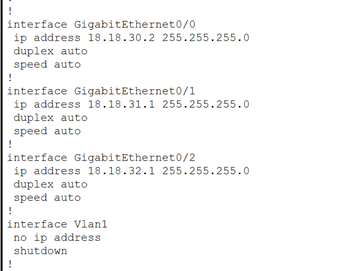

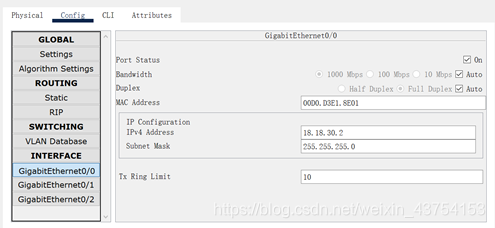

   Router1

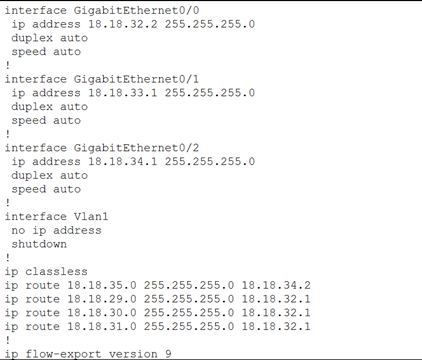

   Router2

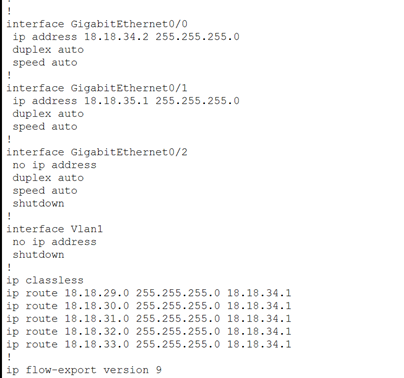

   Router3

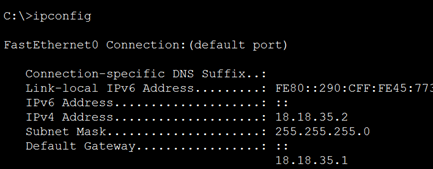

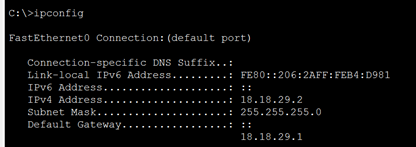

   PC0

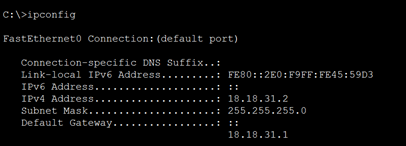

   PC1

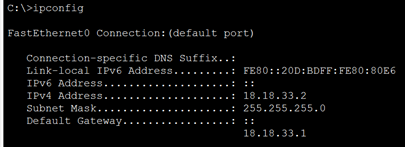

   PC2

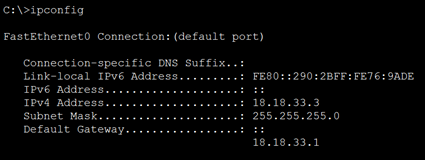

   PC3

   Server0


5. ping 结果（以PC0 ping其他子网中的主机为例）

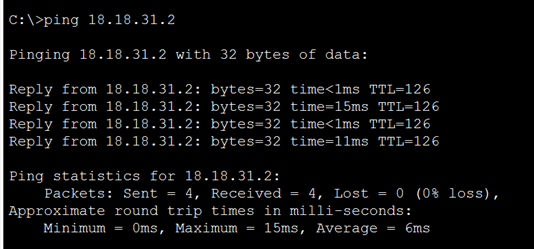

   从PC0 ping PC1

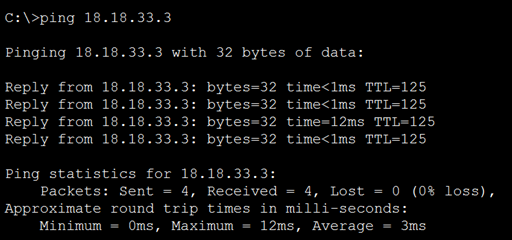

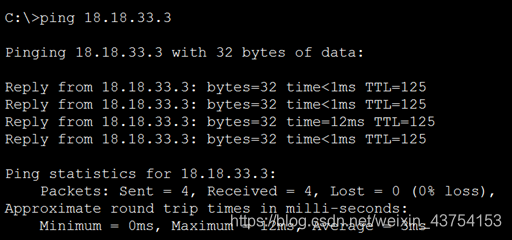

   从PC0 ping PC3

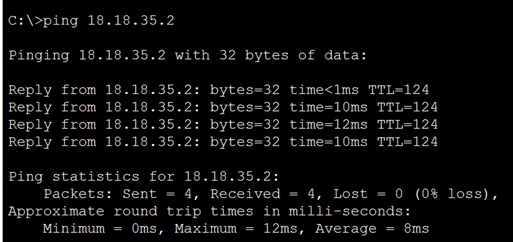

   从PC0 ping server0

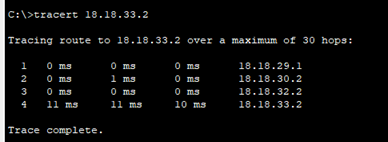

   从PC0 tracert PC2，经过四跳

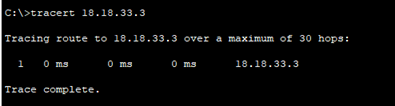

   从PC2 tracert PC3，经过一跳（因为在同一个子网中）
