此篇文章是我在B站学习时所做的笔记，主要讲图形用户界面，部分为亲自动手演示过的，方便复习用。此篇文章仅供学习参考。

提示：以下是本篇文章正文内容，下面案例可供参考

guide 在 GUIDE 中创建或编辑 UI 文件

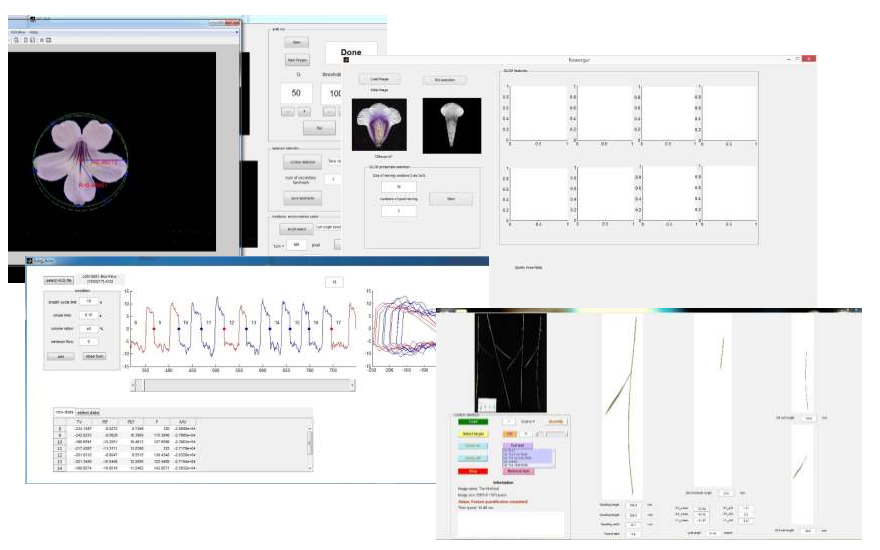

MATLAB GUI Programs

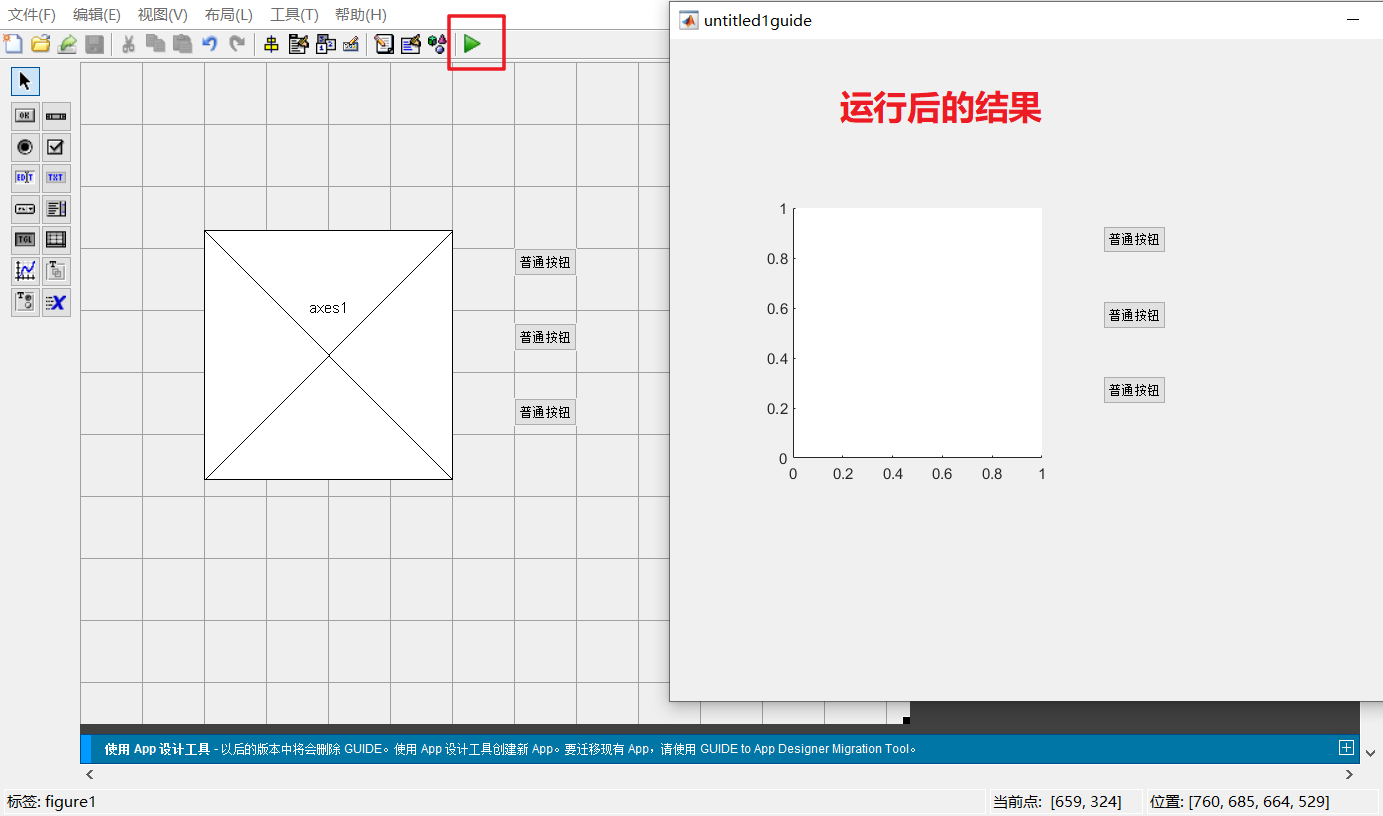

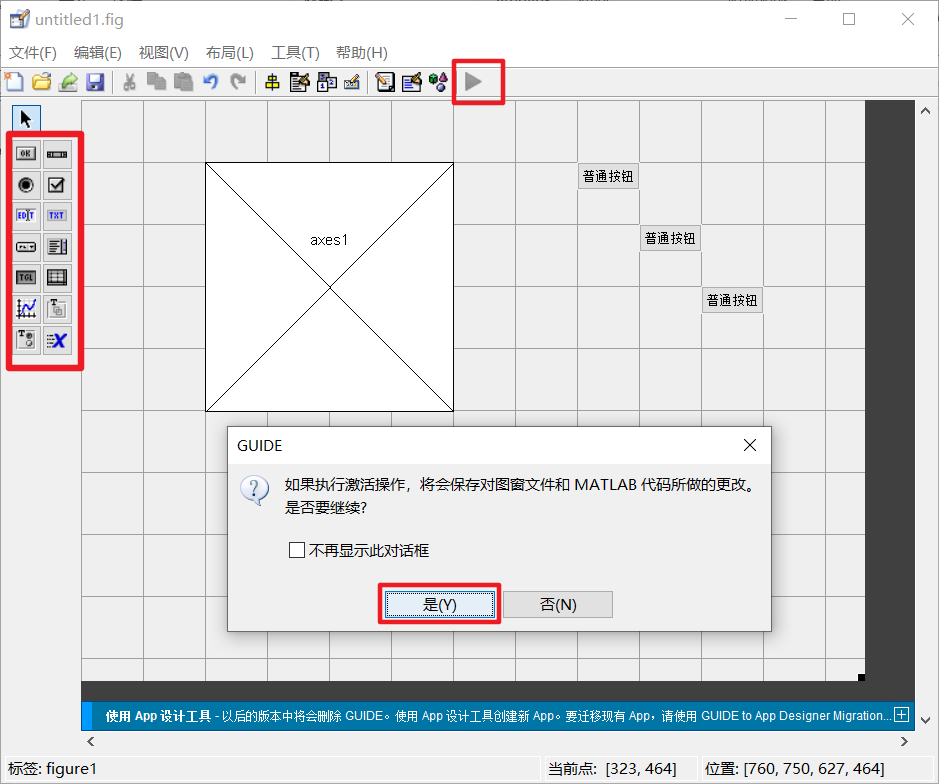

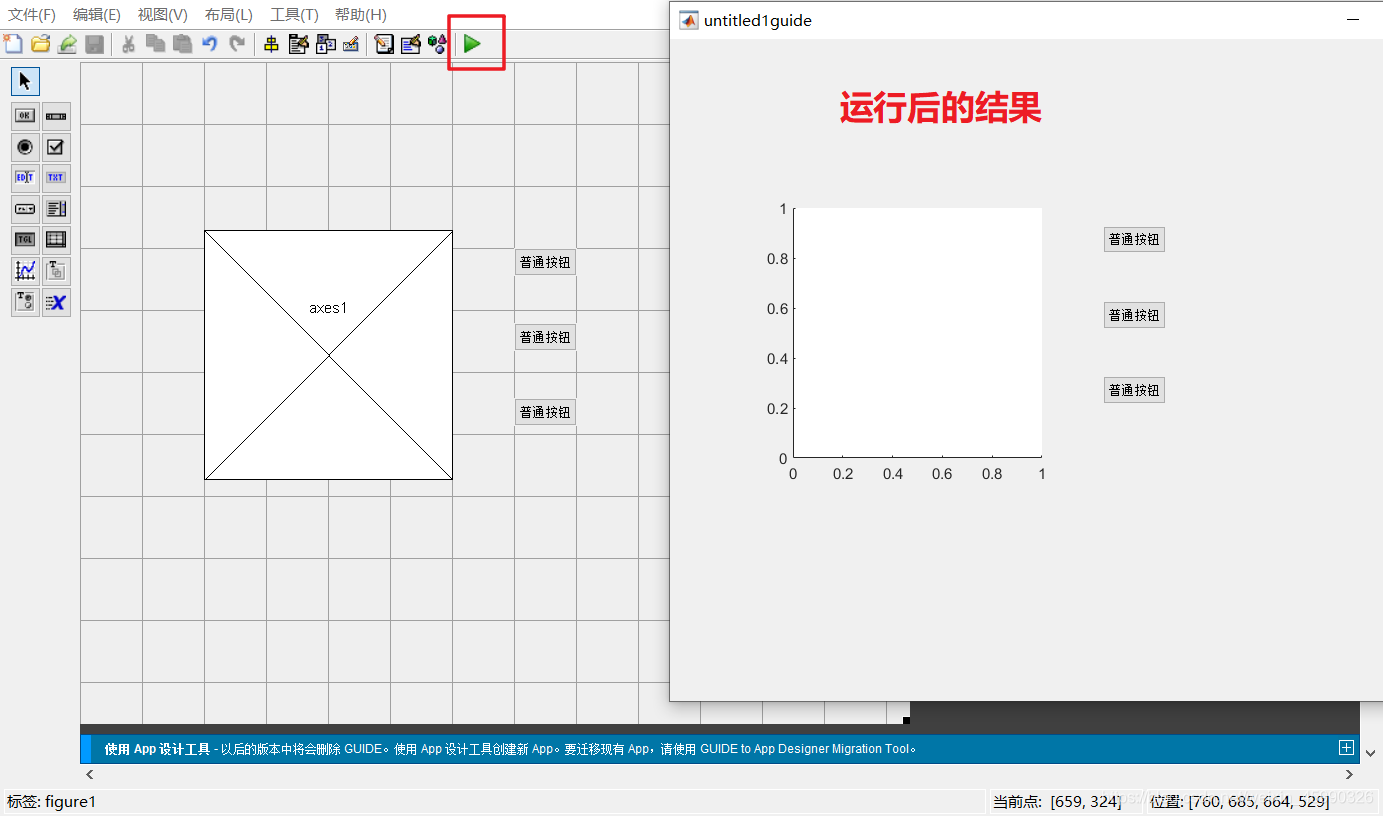

启动GUI程序

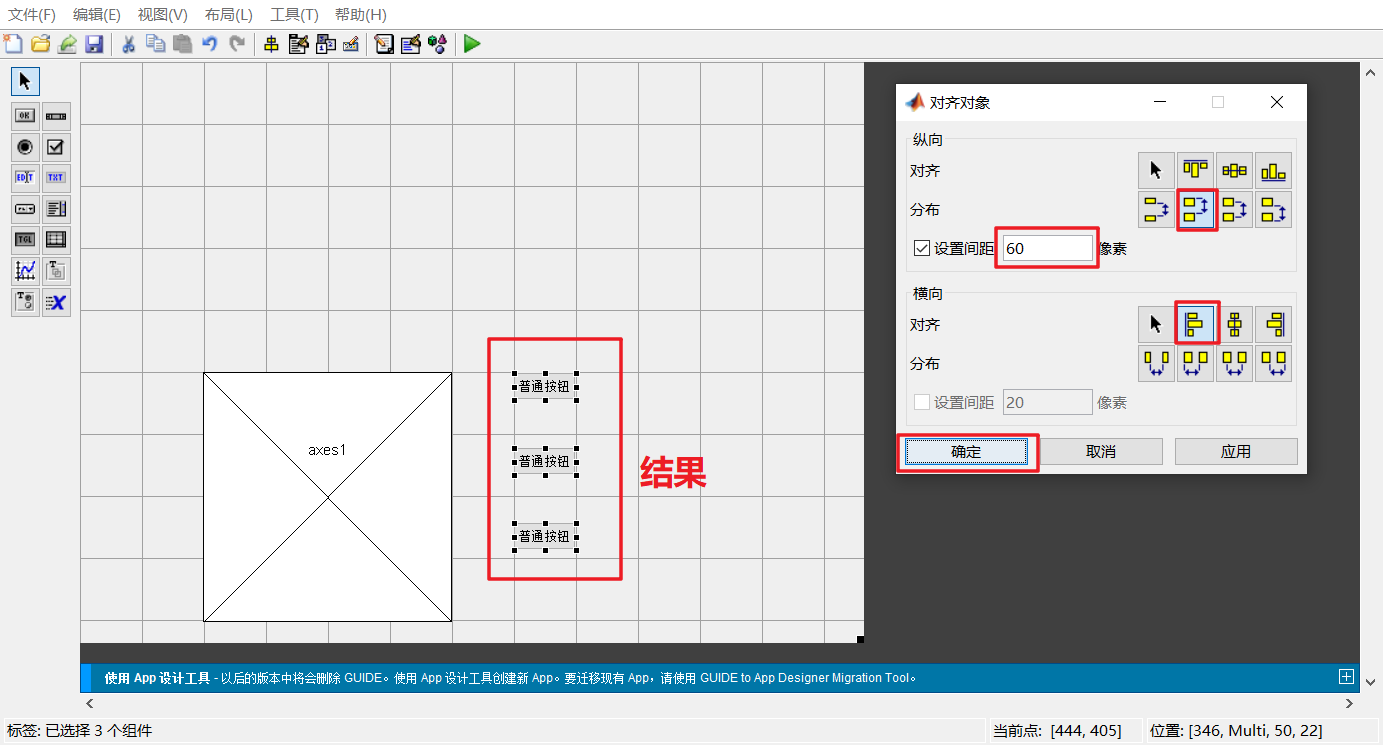

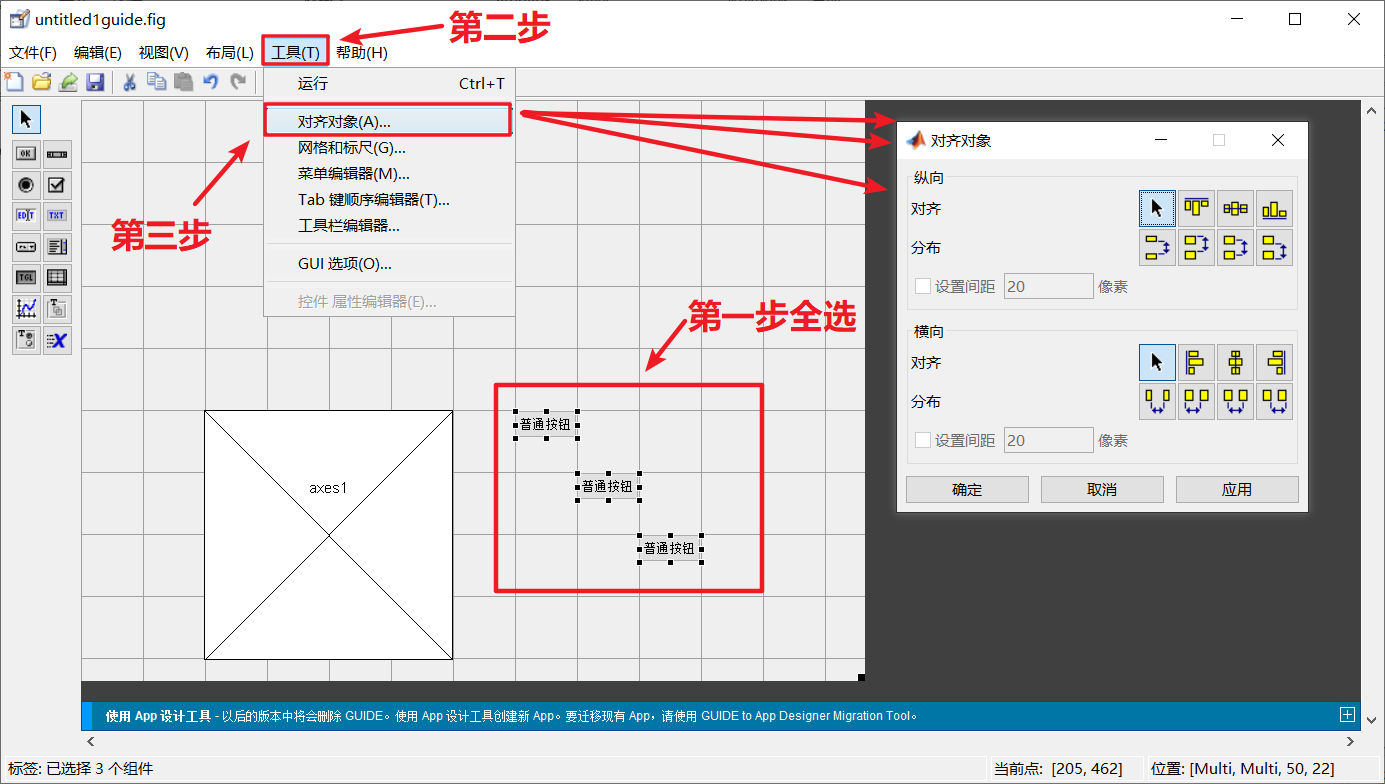

对齐组件

给按钮标上标签

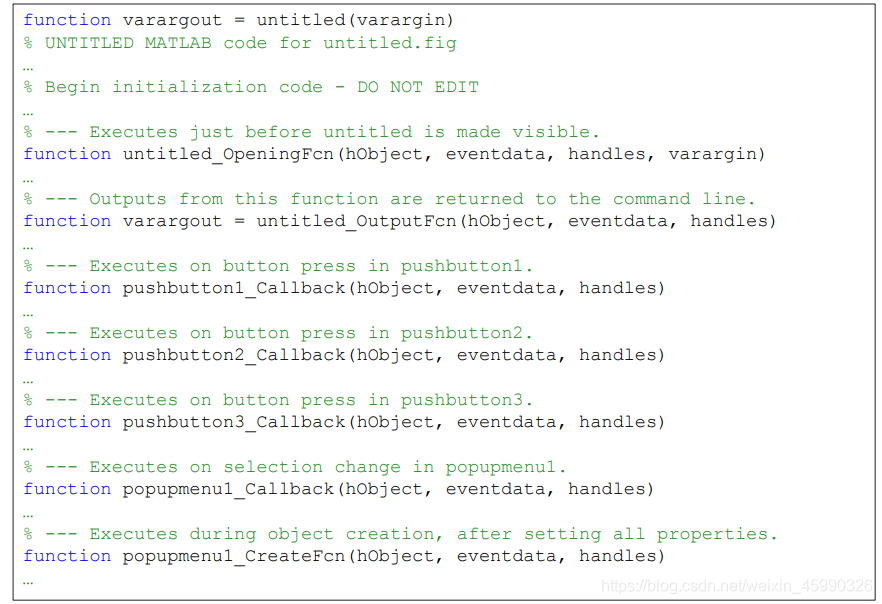

GUI脚本结构

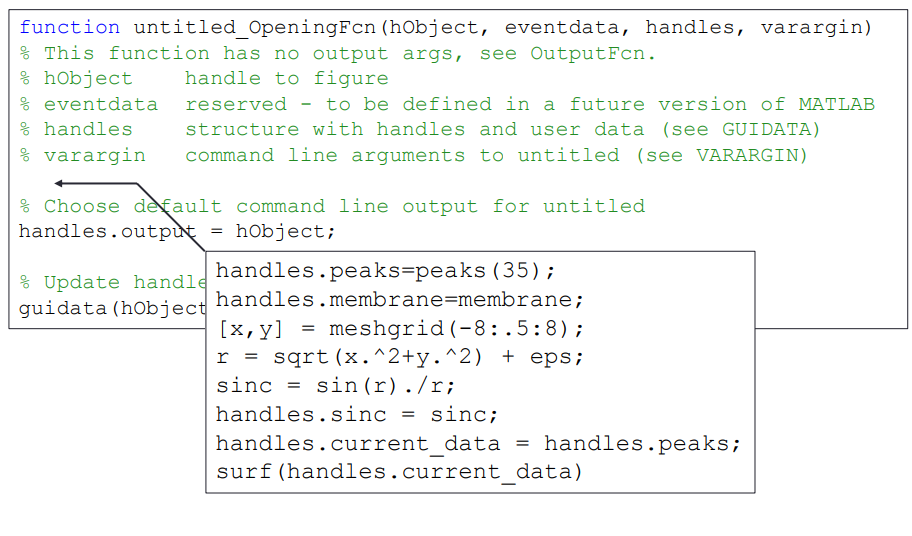

function untitled_OpeningFcn

将函数添加进去，点击运行。

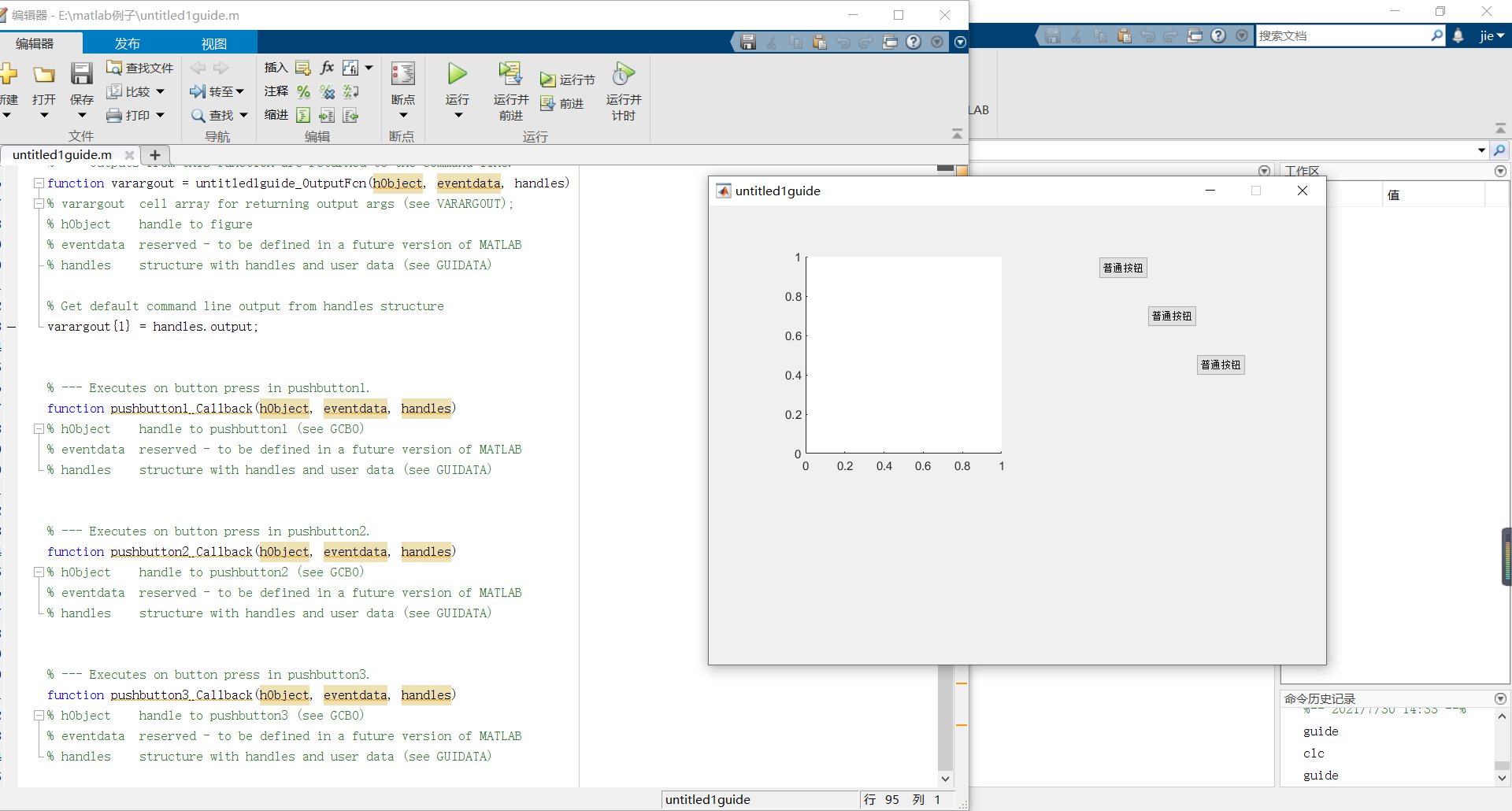

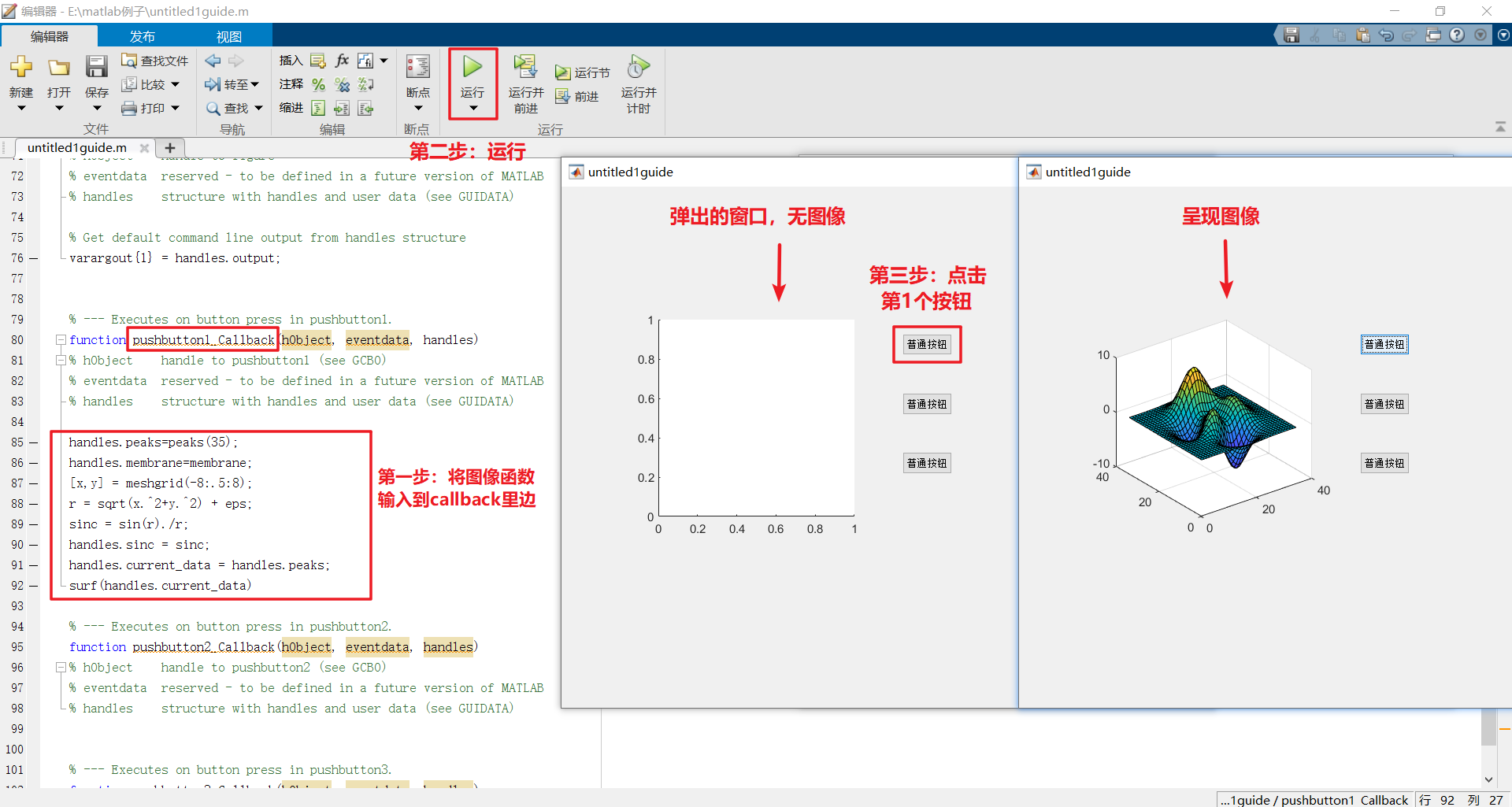

对象的回调

handles.peaks=peaks(35);
handles.membrane=membrane;
[x,y] = meshgrid(-8:.5:8);
r = sqrt(x.^2+y.^2) + eps;
sinc = sin(r)./r;
handles.sinc = sinc;
handles.current_data = handles.peaks;

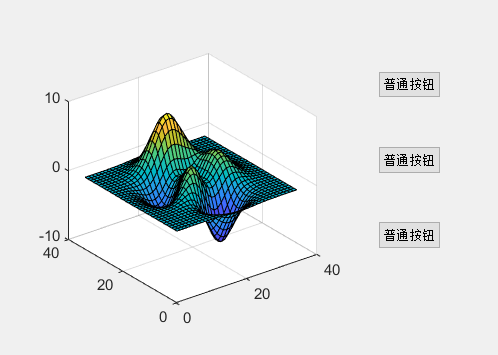

surf(handles.current_data)

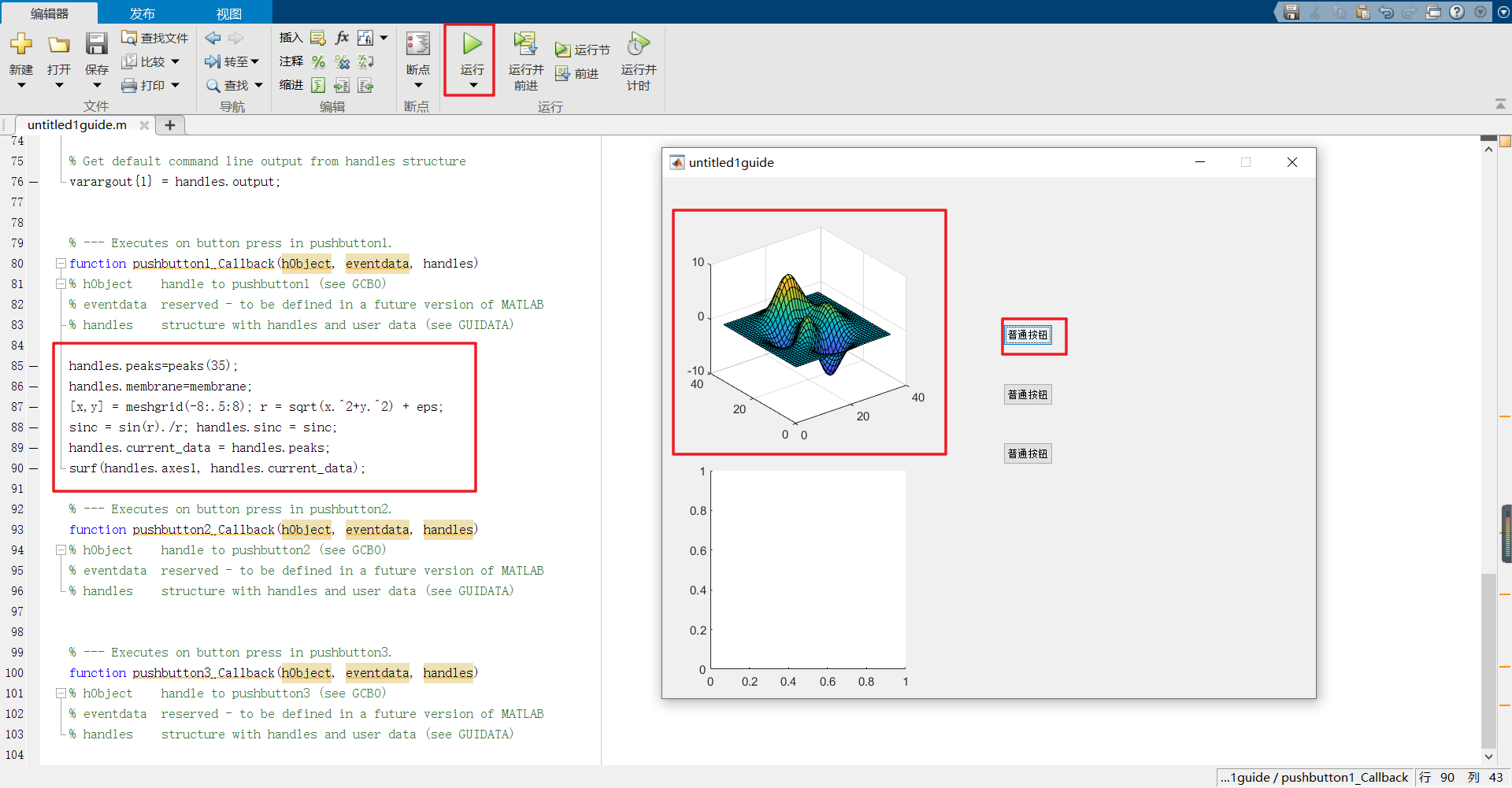

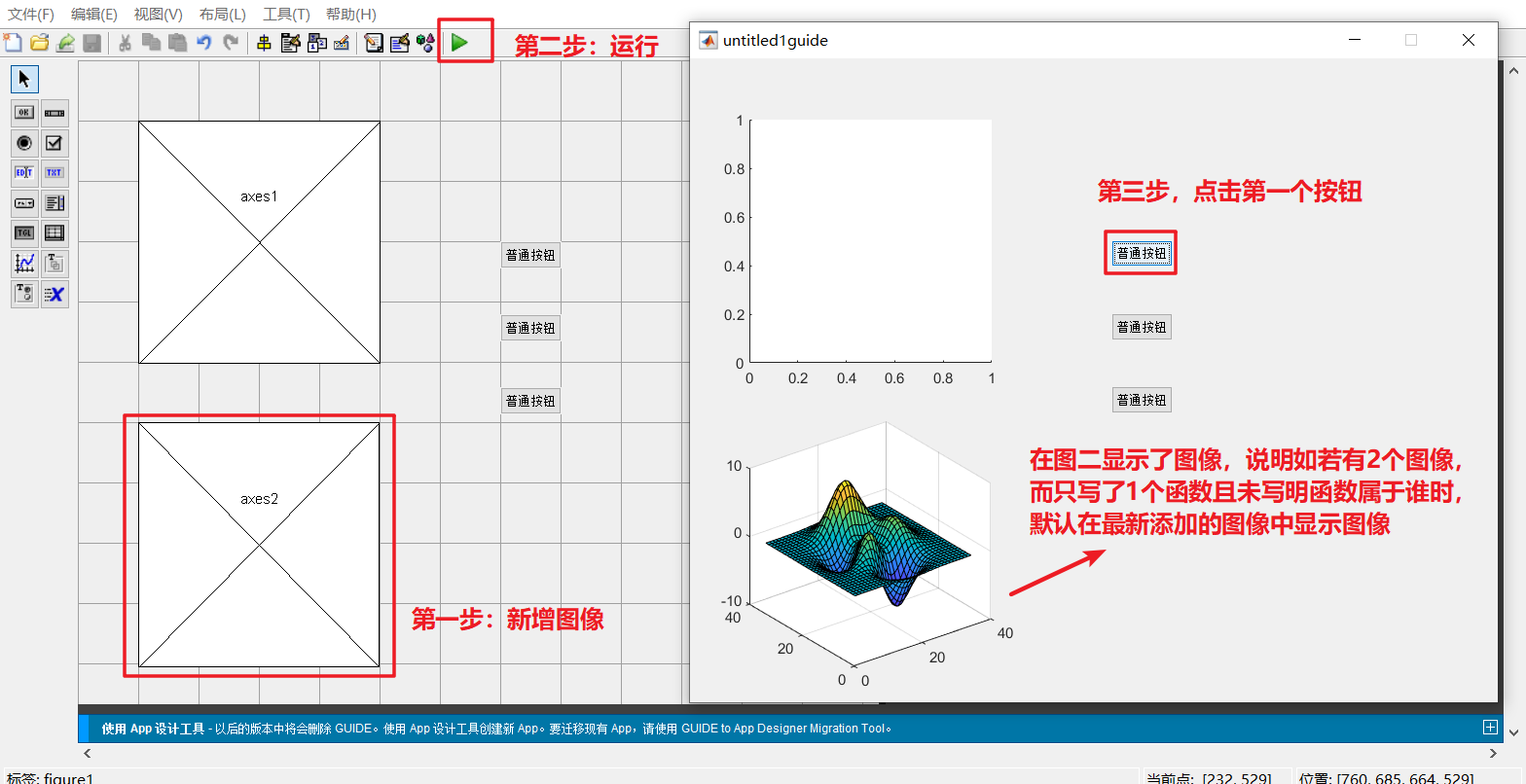

Set the axes for Plotting

handles.peaks=peaks(35);
handles.membrane=membrane;
[x,y] = meshgrid(-8:.5:8); r = sqrt(x.^2+y.^2) + eps;
sinc = sin(r)./r; handles.sinc = sinc;
handles.current_data = handles.peaks;
surf(handles.axes1, handles.current_data);

或者

handles.peaks=peaks(35);
handles.membrane=membrane;
[x,y] = meshgrid(-8:.5:8); r = sqrt(x.^2+y.^2) + eps;
sinc = sin(r)./r; handles.sinc = sinc;
handles.current_data = handles.peaks;
axes(handles.axes1); surf(handles.current_data);

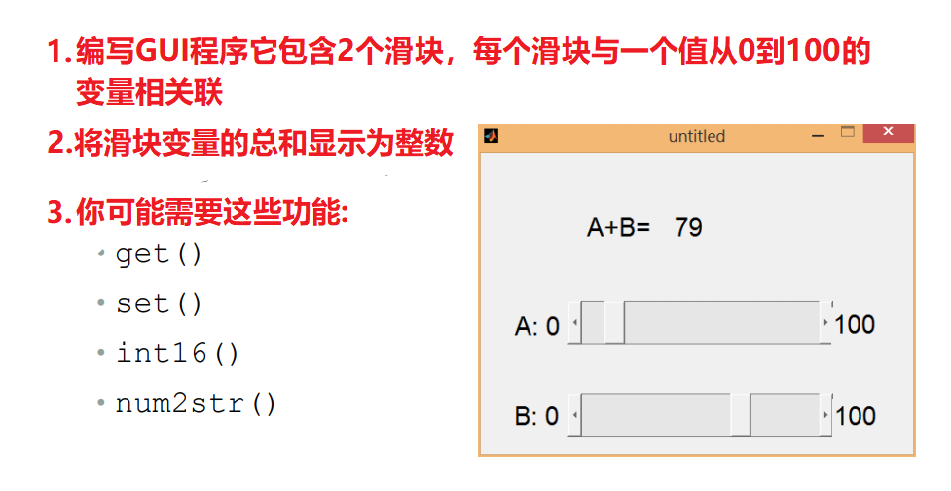

Exercise练习

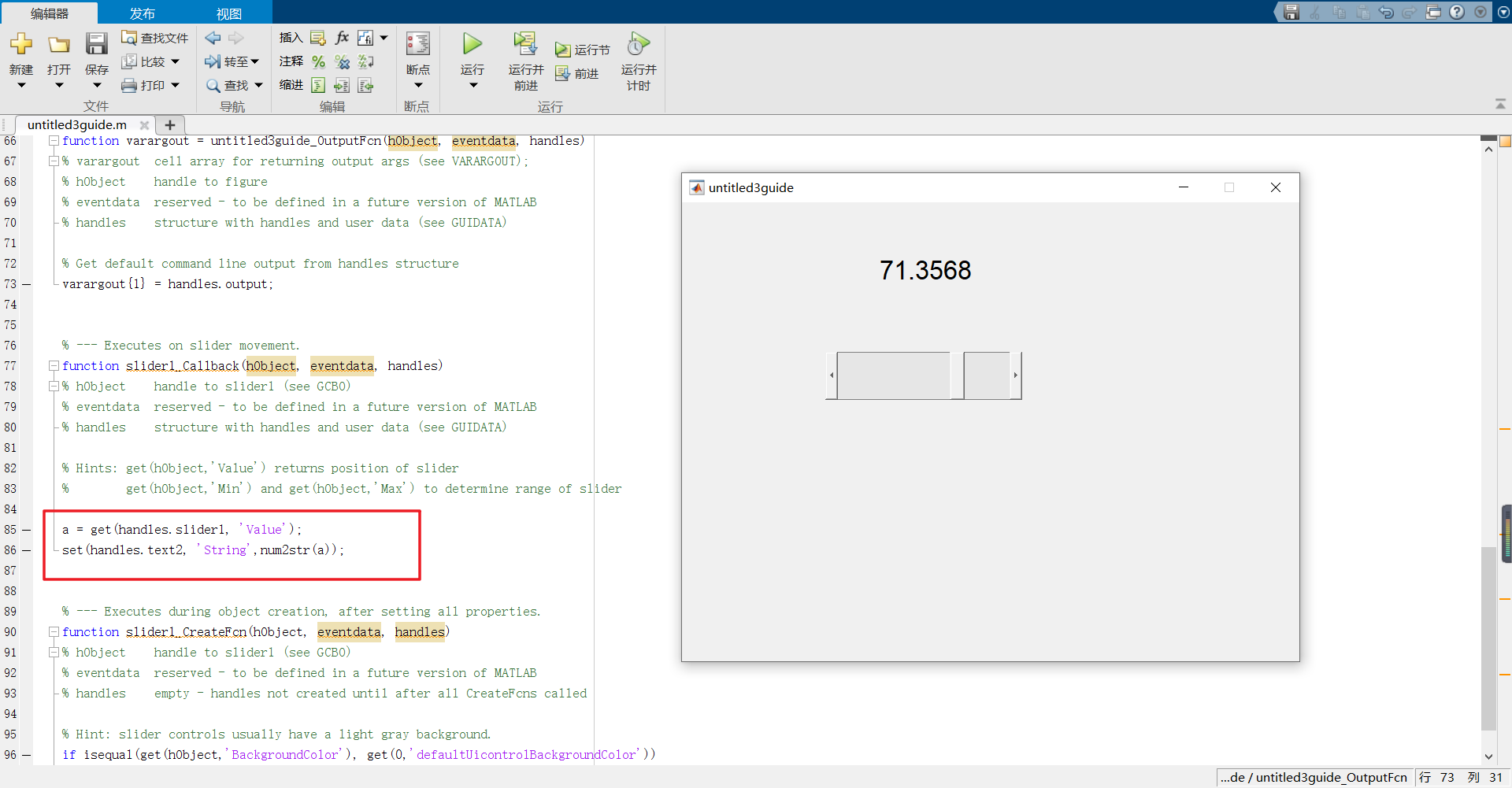

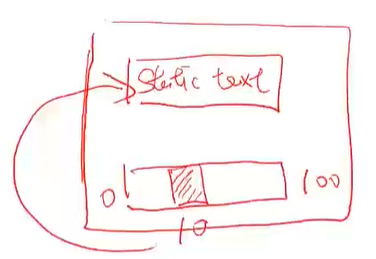

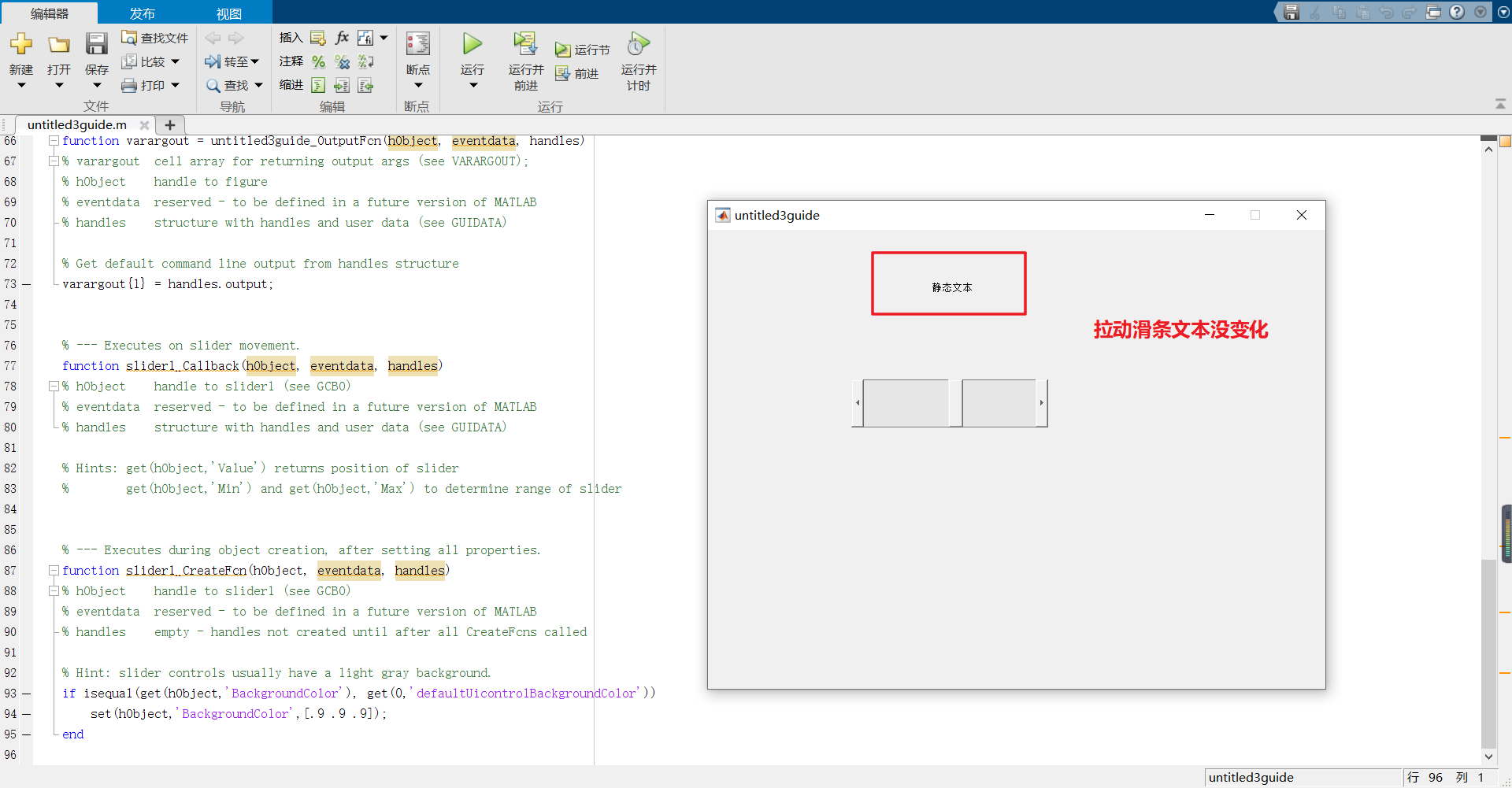

拉动滑动条，在text处显示相应数字。

Practice

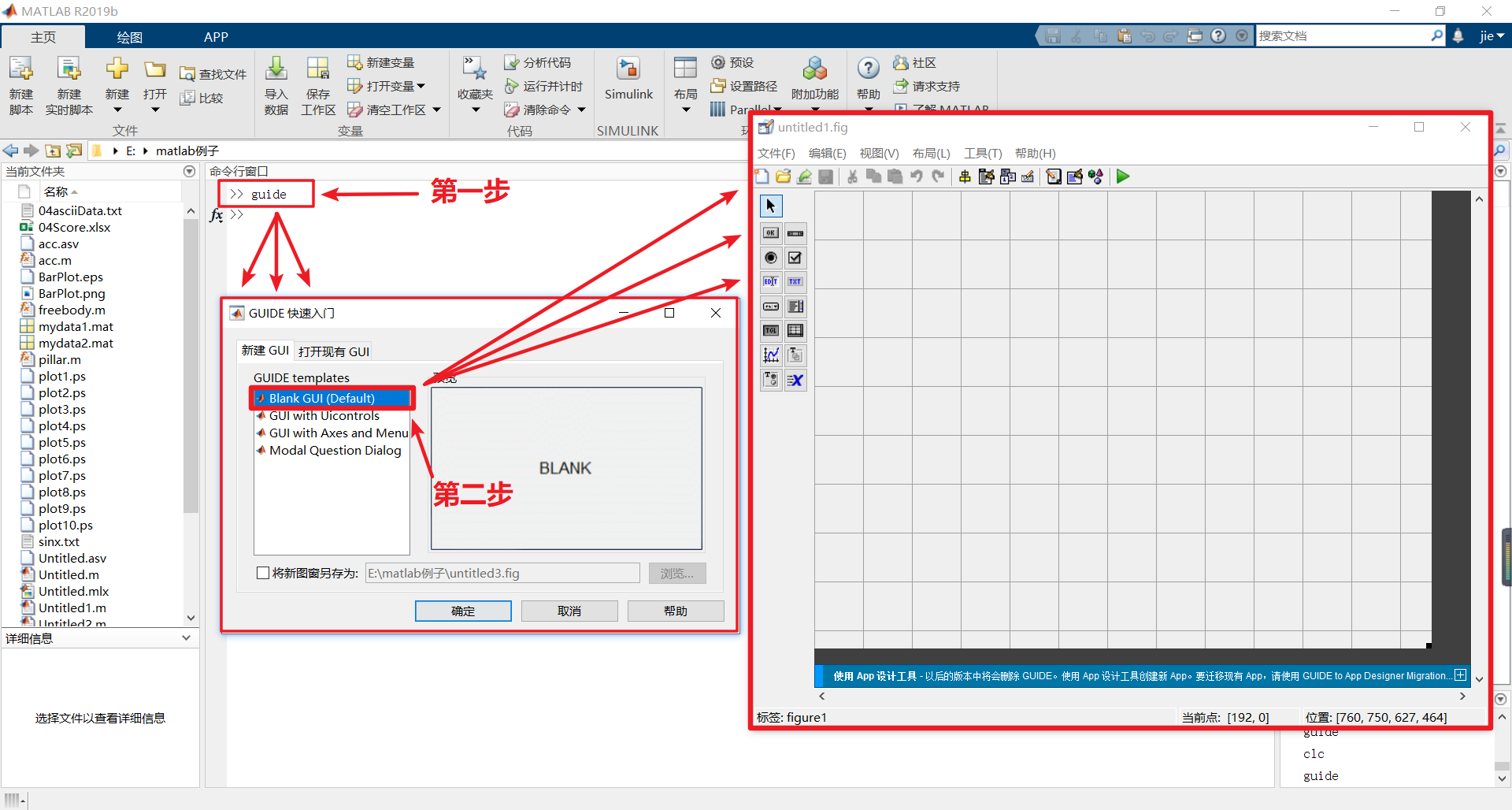

第一步：先在命令行窗口输入guide，然后操作如下：

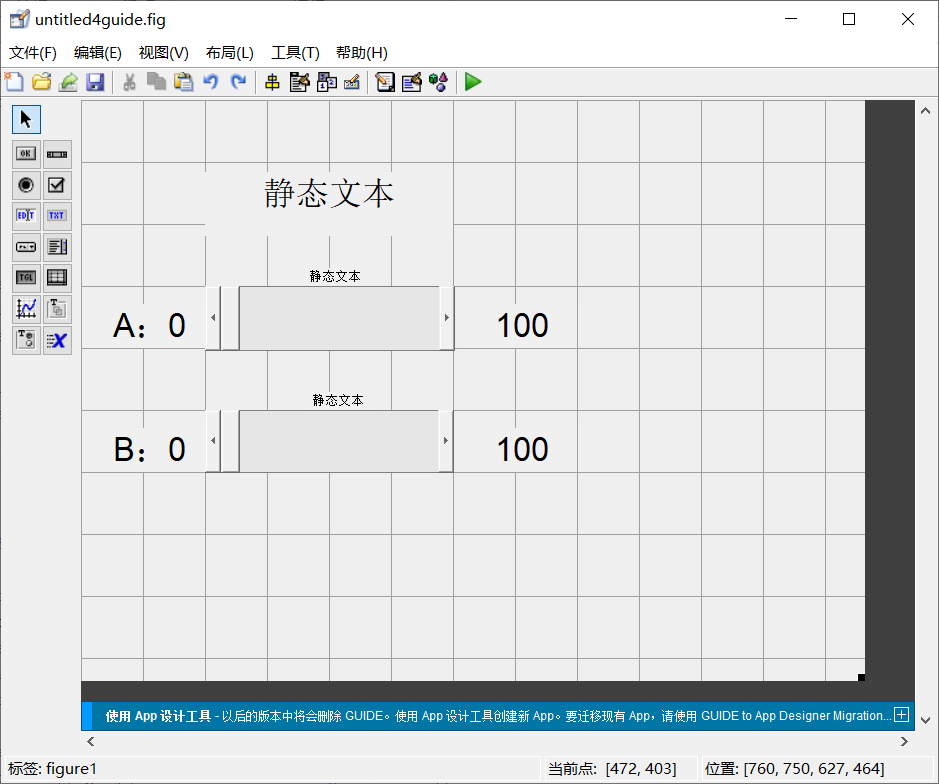

第二步：

1. 添加1个静态文本用于显示输出结果
2. 添加2个静态文本用于分别显示A和B 的滑动条的值
3. 添加2个滑动条用于设置值
4. 添加4个静态文本用于当滑动条的标识。

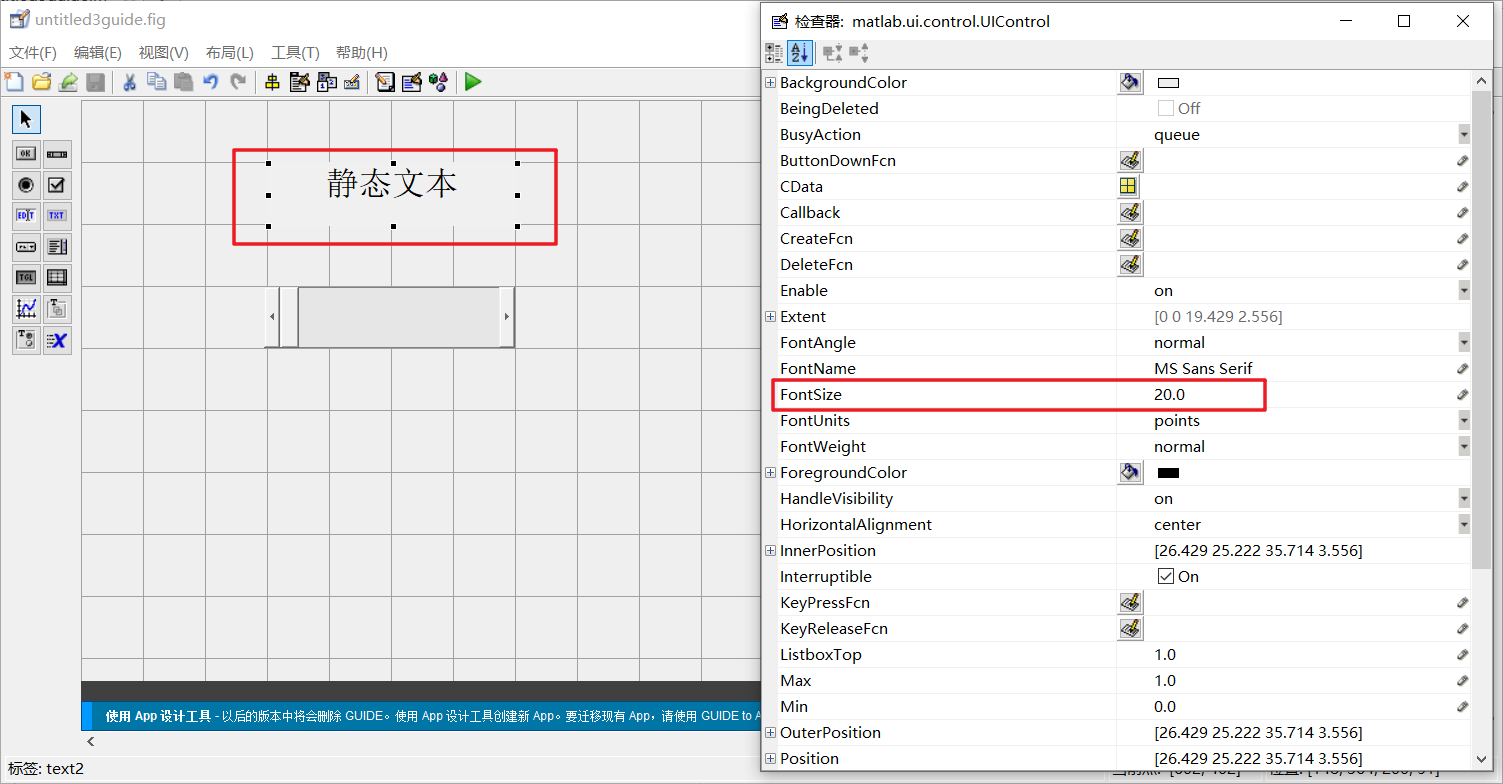

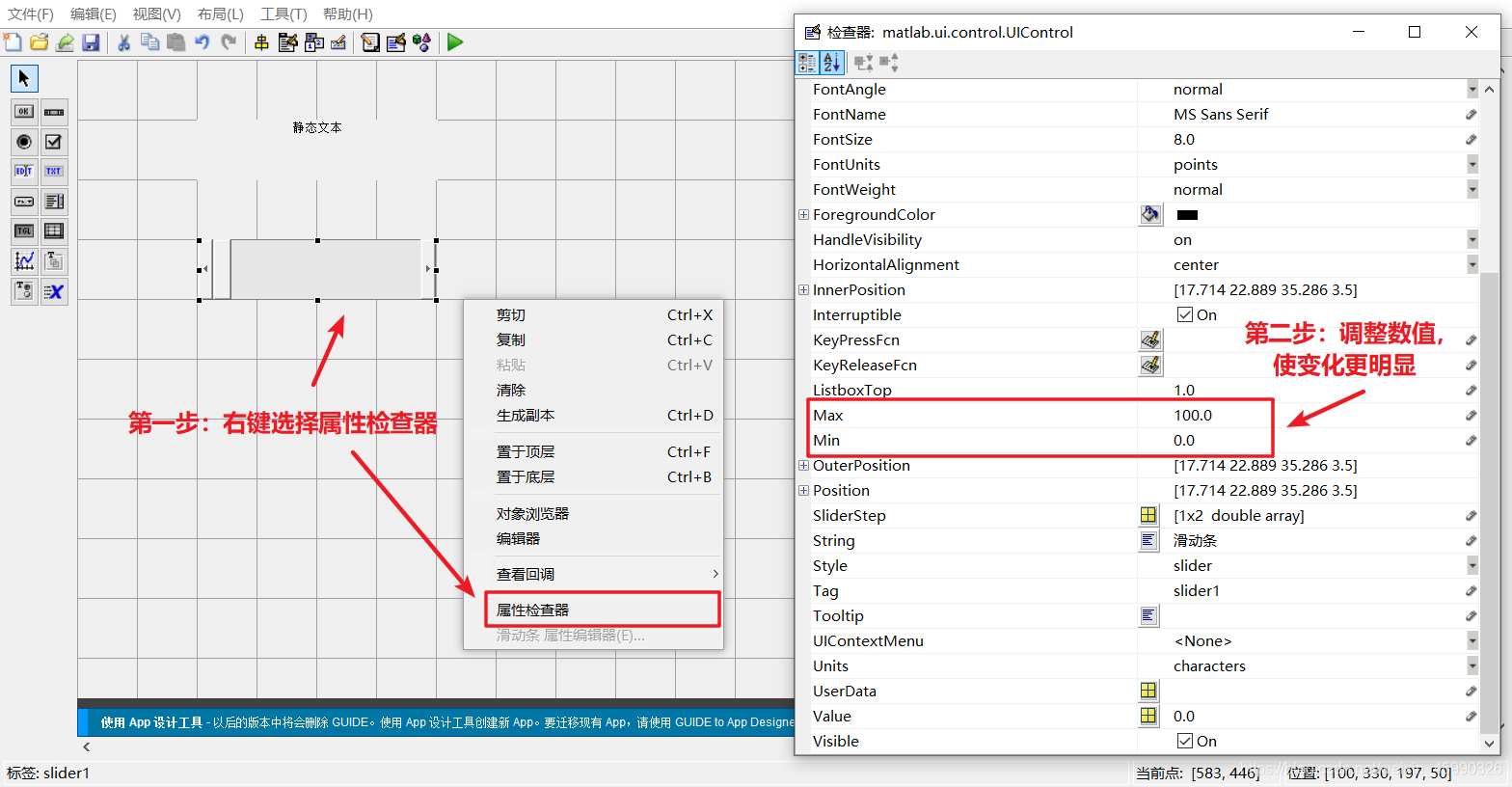

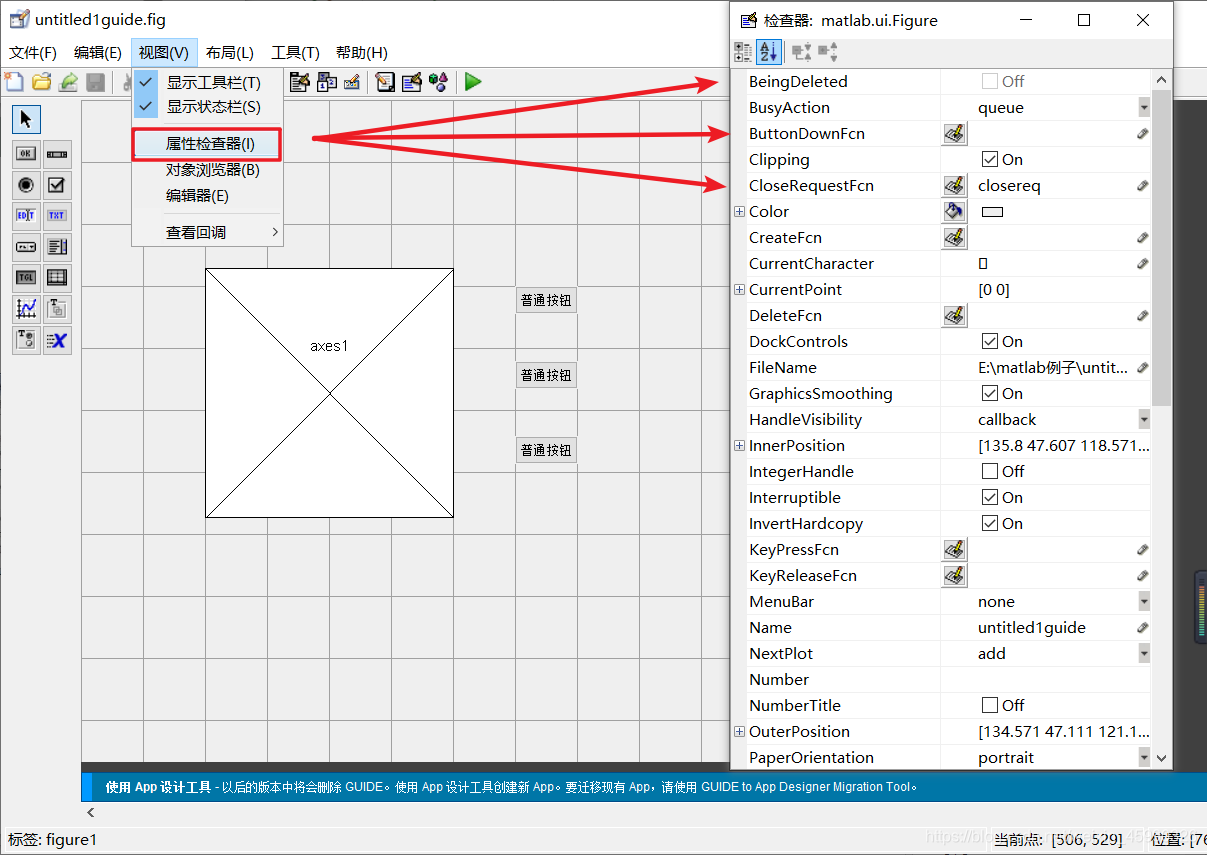

5. 右键点开属性检查器，分别设置五个组件的字体大小和要显示的内容

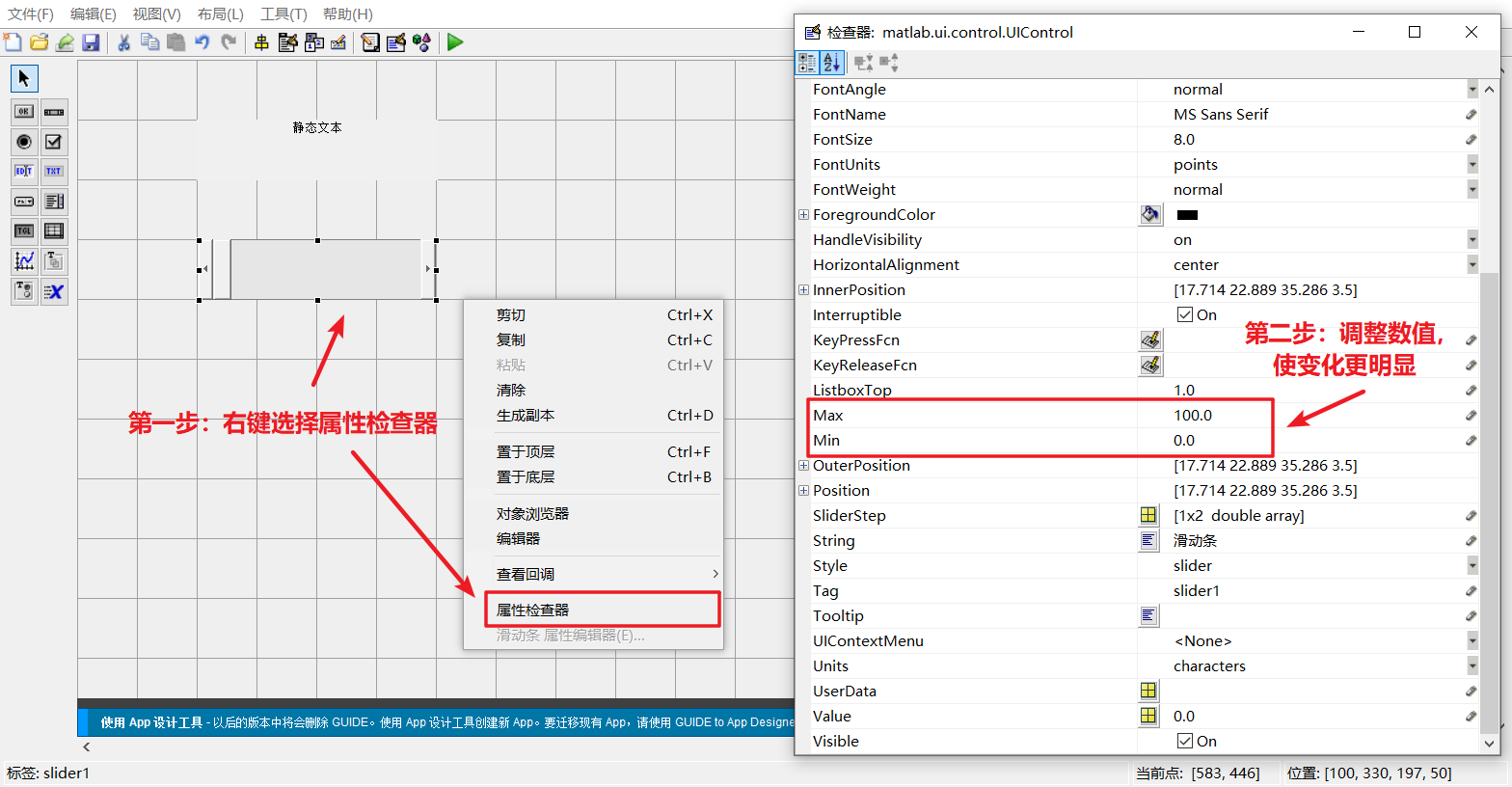

6. 右键点开2个滑动条的属性检查器，分别设置max和min为100和0

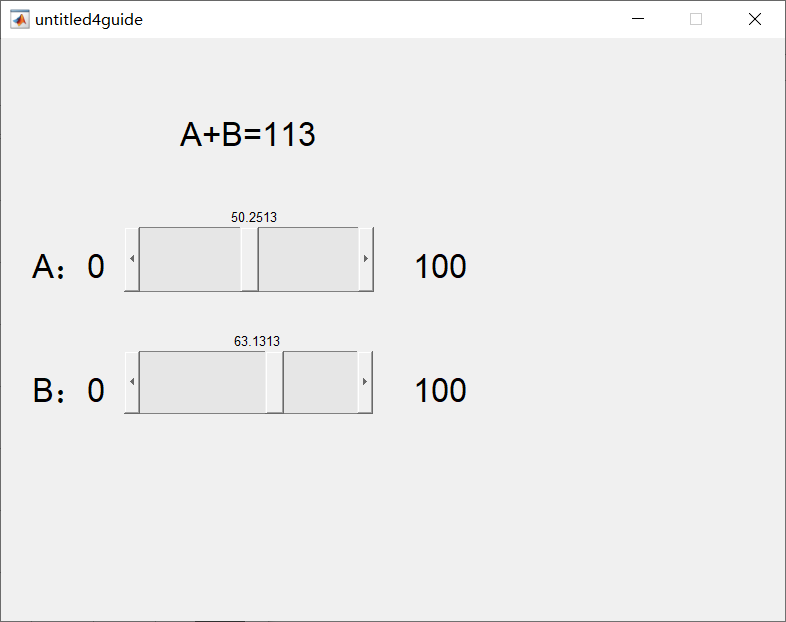

7. 点击运行



第三步：

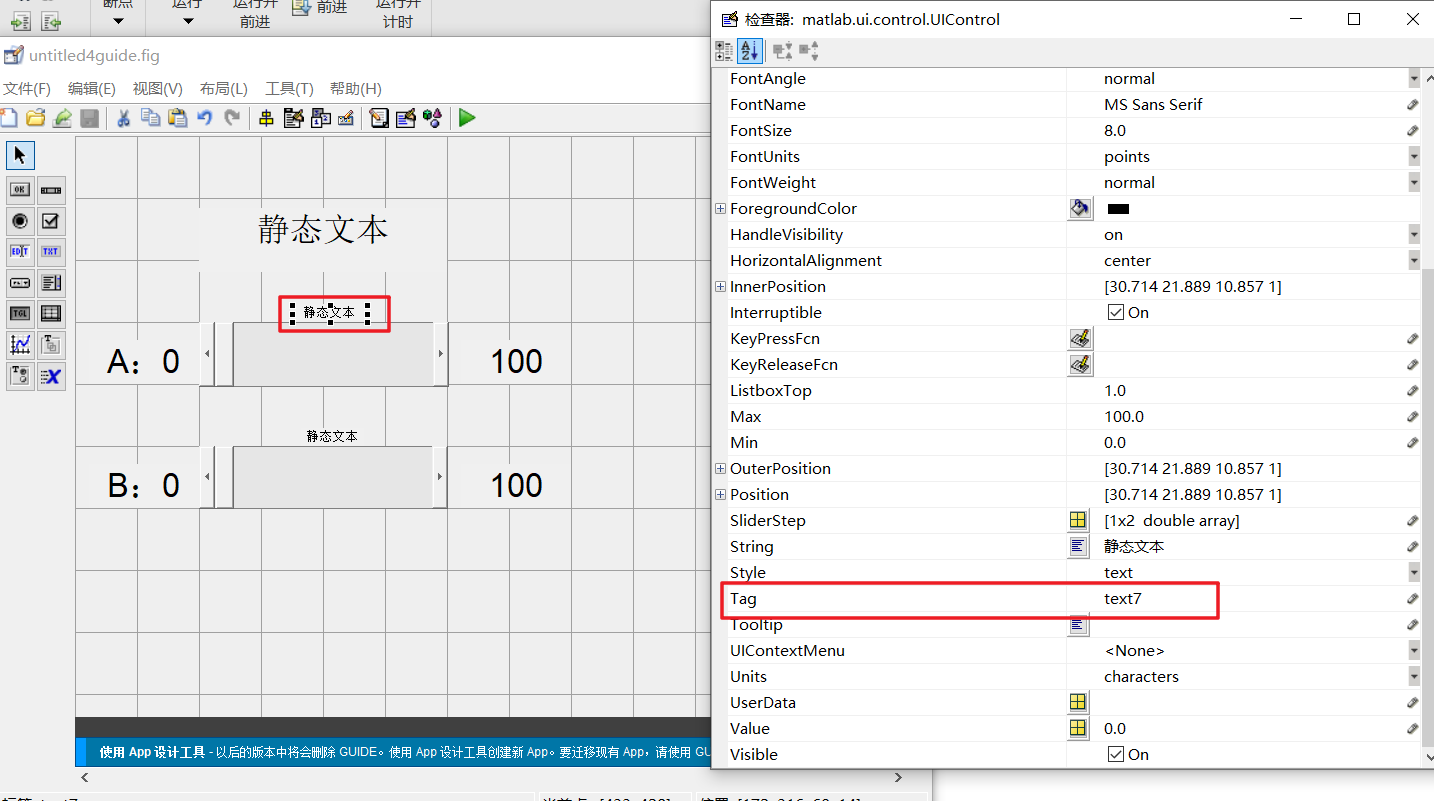

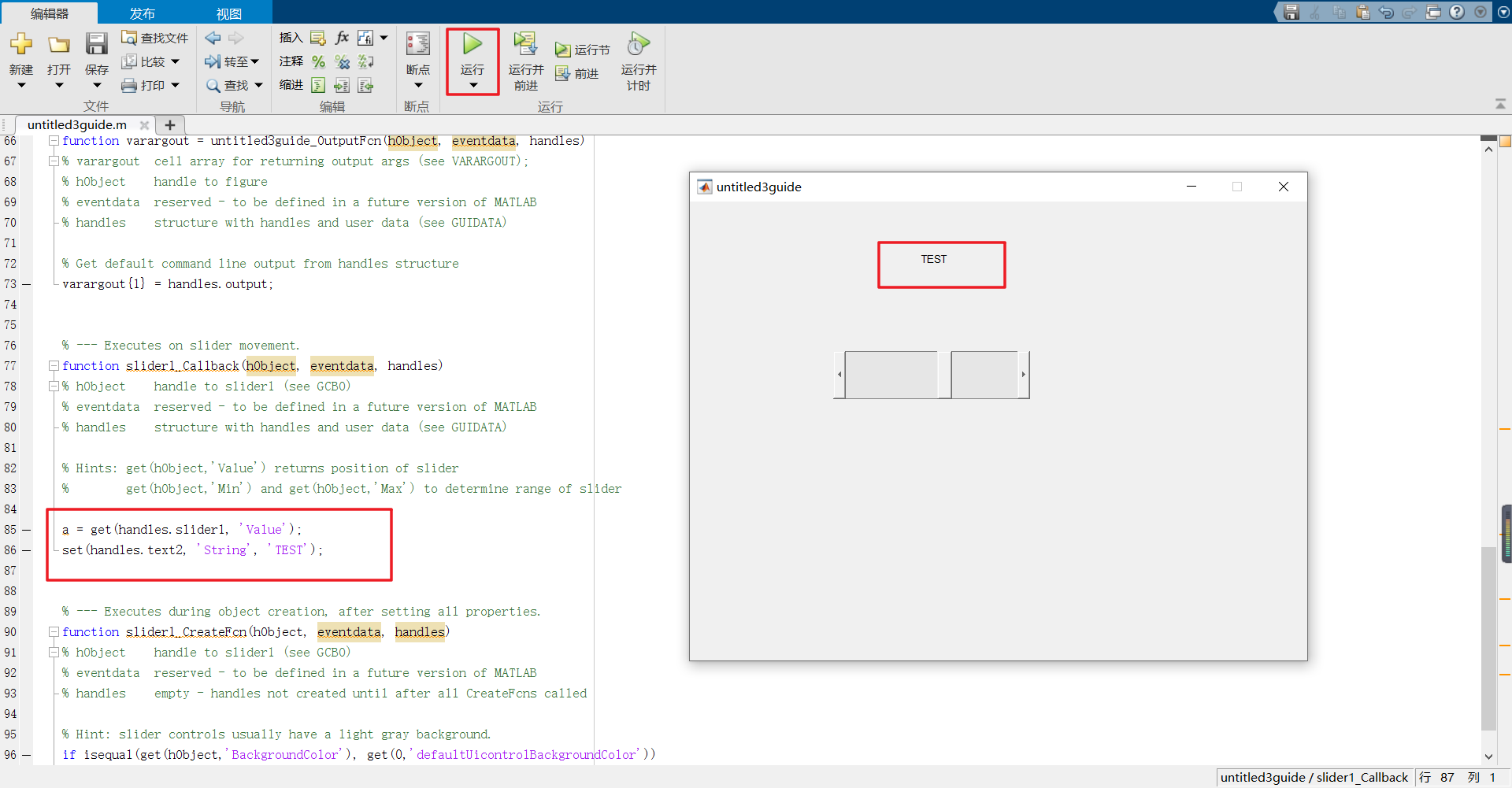

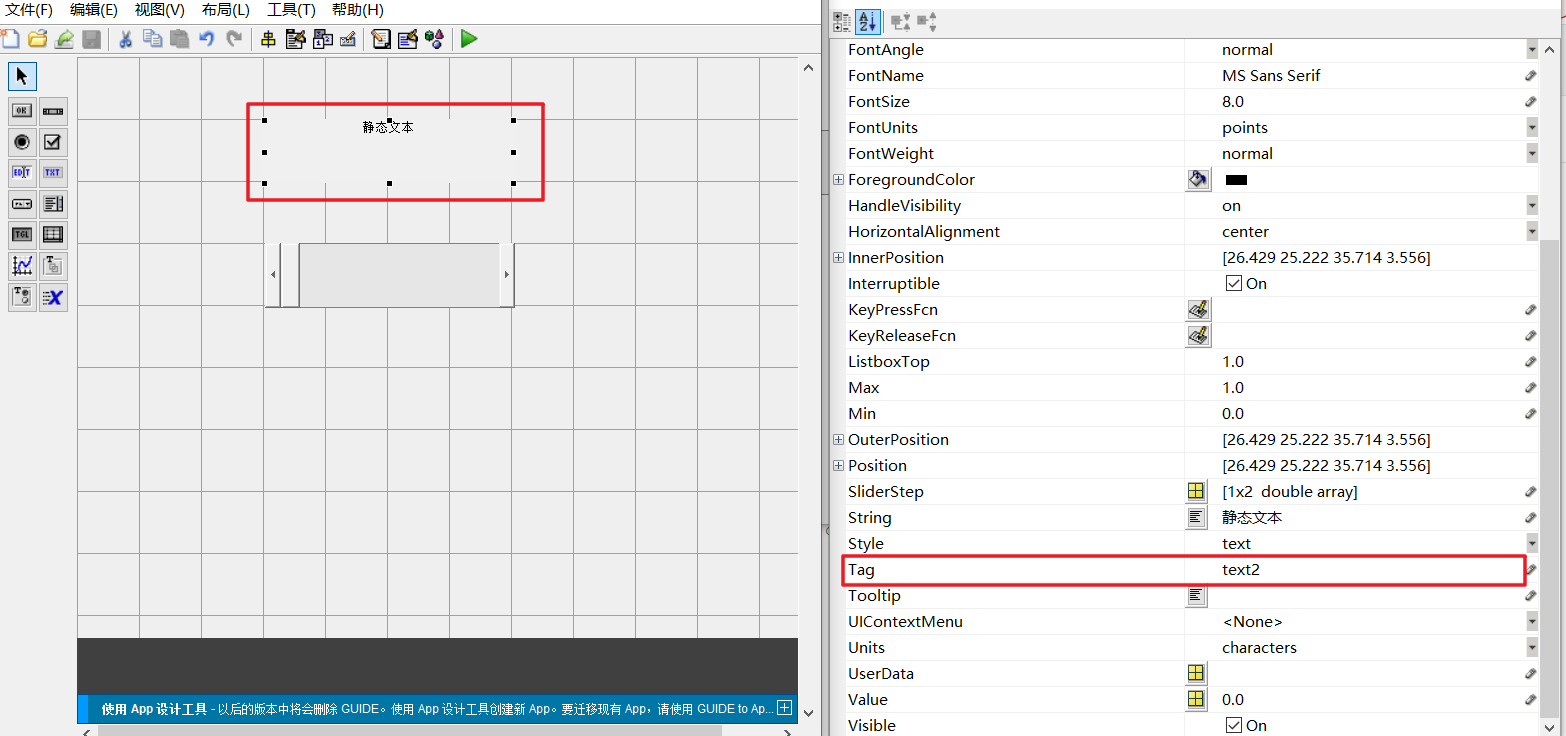

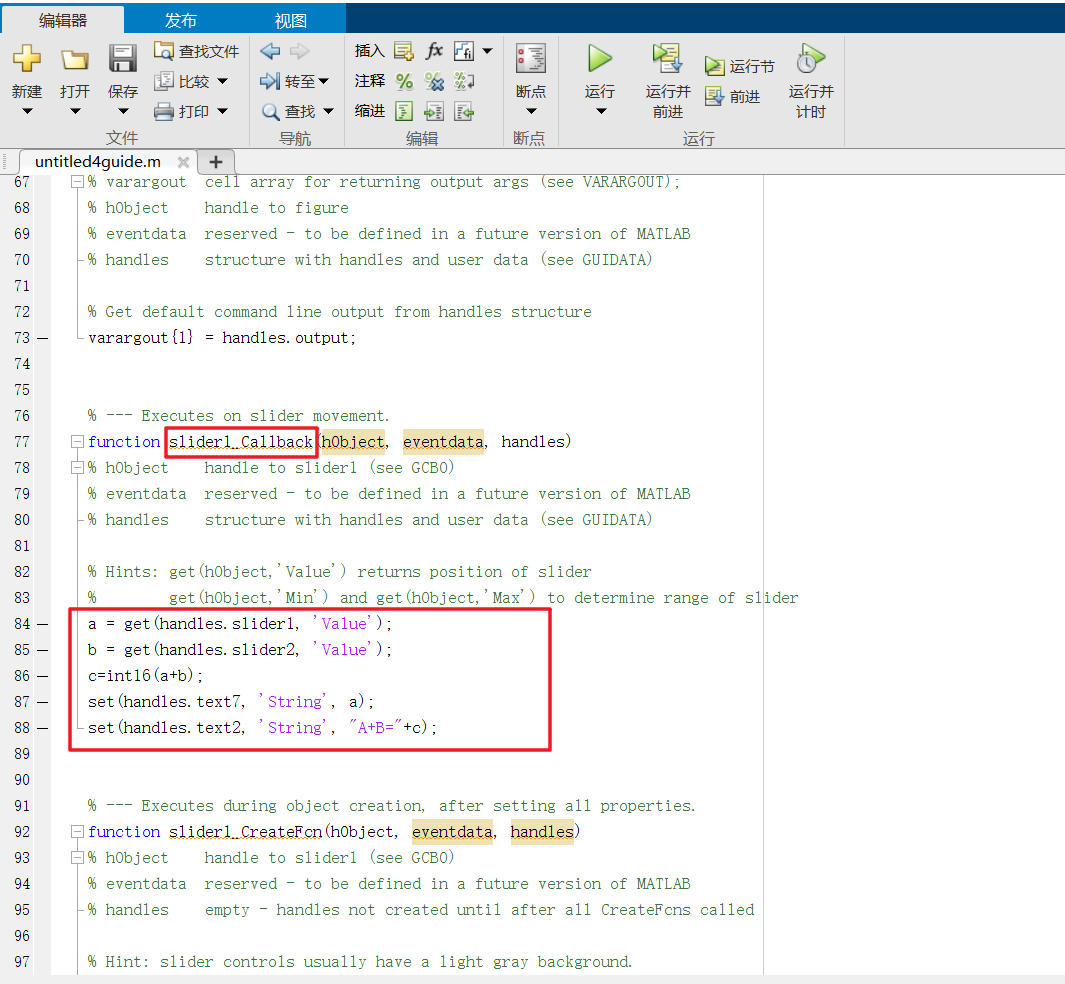

查看属性名先，然后分别在滑动条的函数slider1.Callbacke和slider2.Callbacke里边添加代码，点击运行

a = get(handles.slider1, 'Value');
b = get(handles.slider2, 'Value');
c=int16(a+b);
set(handles.text7, 'String', a);
set(handles.text2, 'String', "A+B="+c);

a = get(handles.slider1, 'Value');
b = get(handles.slider2, 'Value');
c=int16(a+b);
set(handles.text8, 'String', b);
set(handles.text2, 'String',  "A+B="+c);

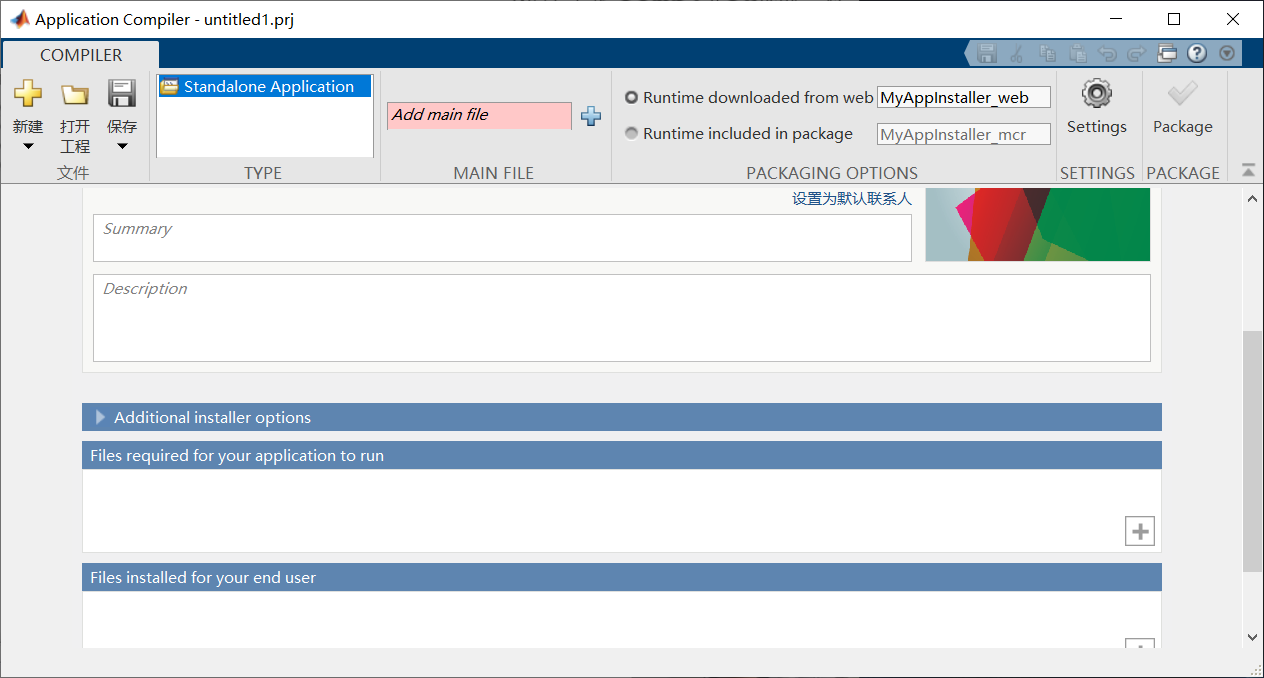

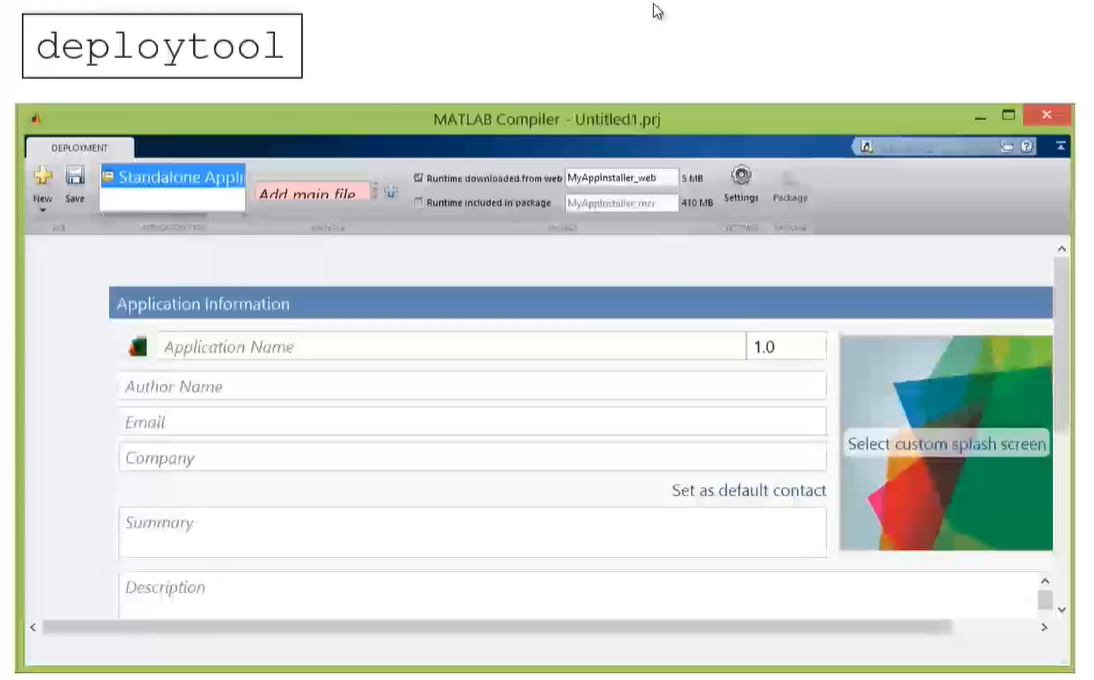

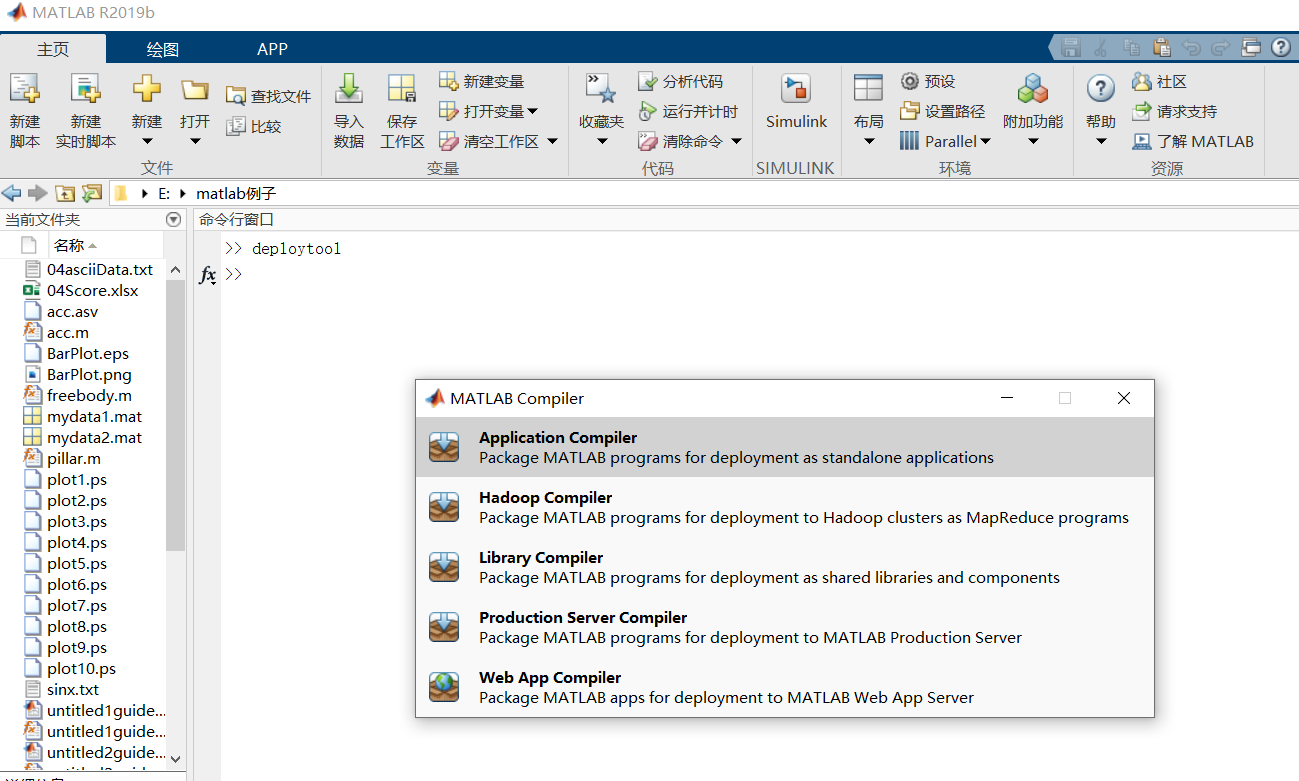

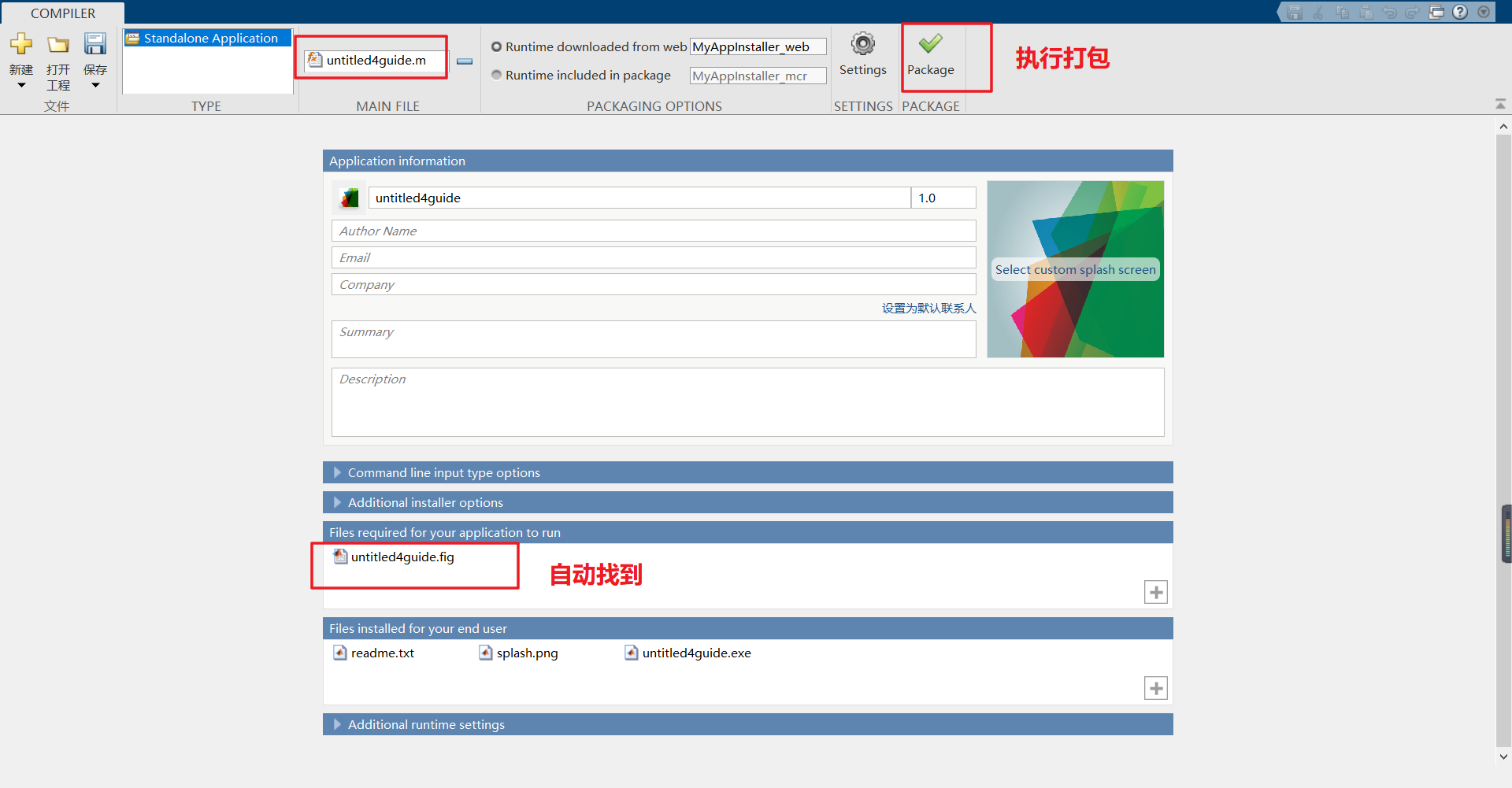

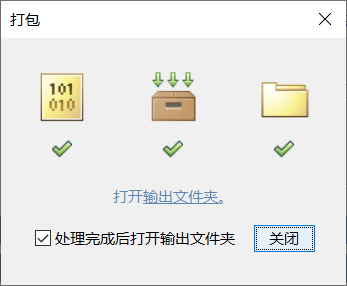

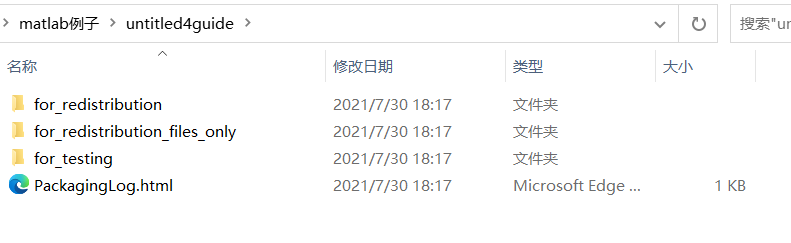

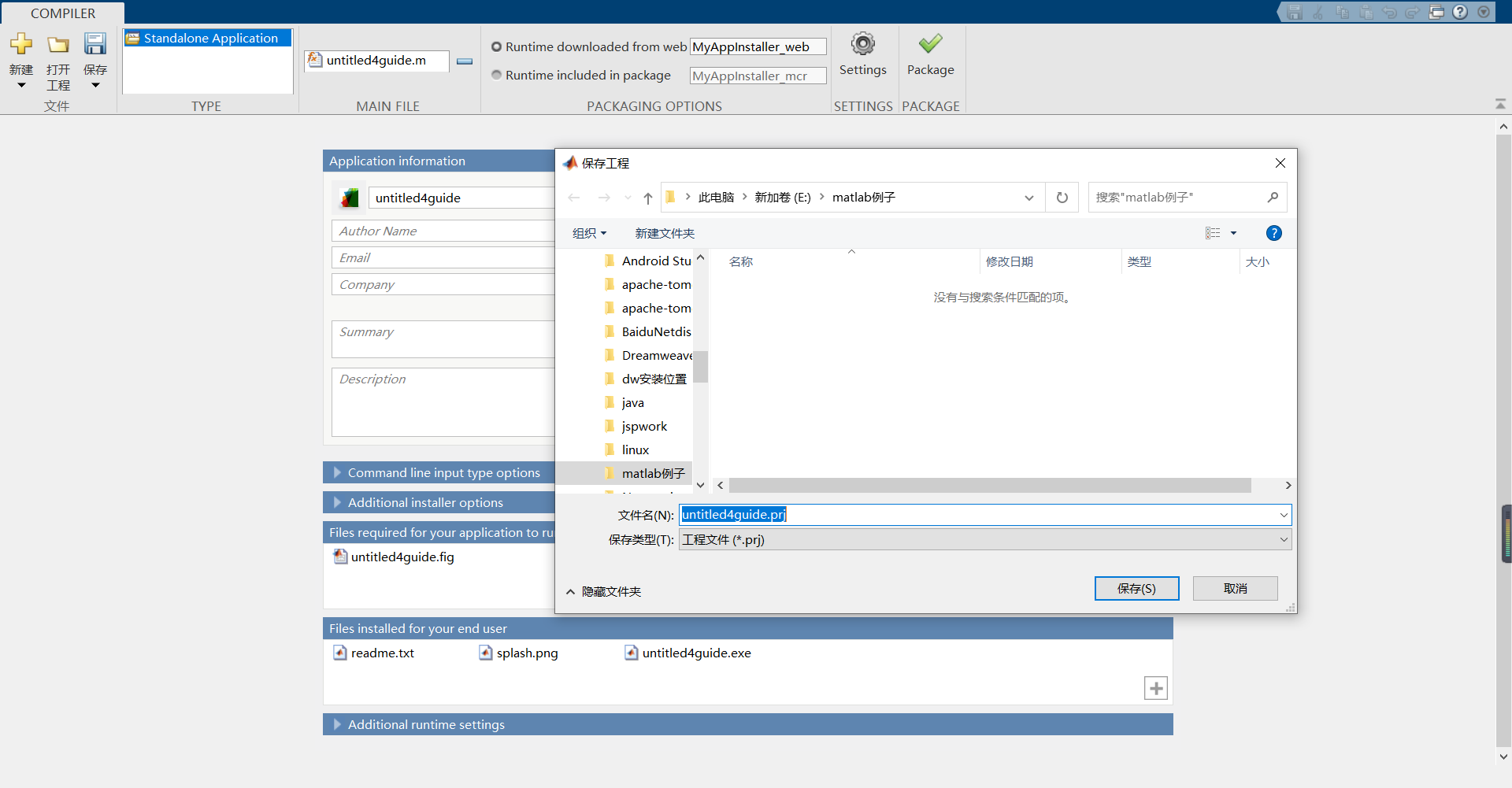

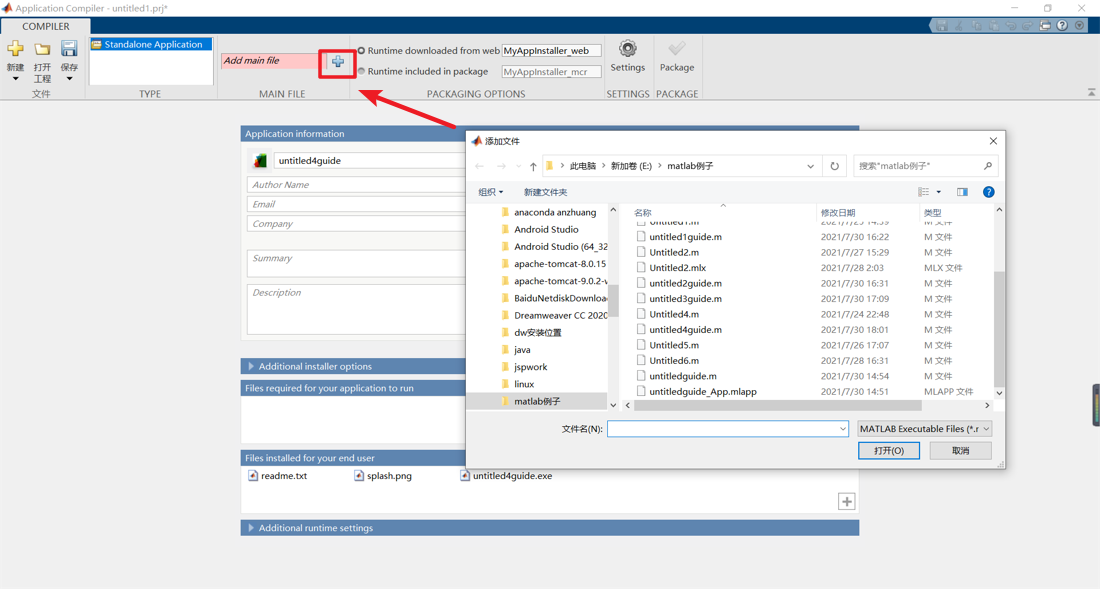

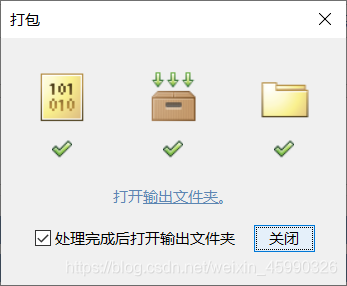

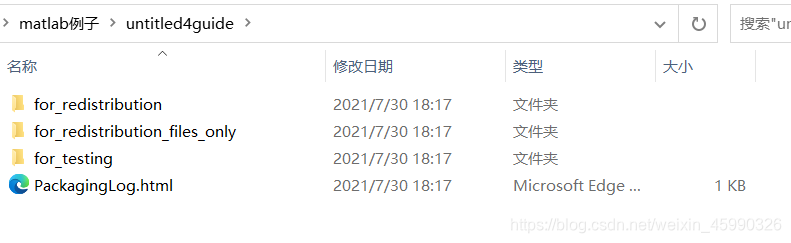

编译GUI程序

下面演示步骤：
