数字图像处理学习小结（1）———图像存储

1、图像的存储格式

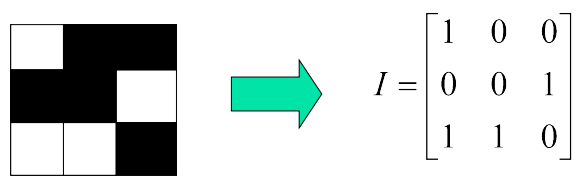

1）黑白图像

图片只有黑色和白色，分别用对应的二进制编码0和1进行存储。

2）8位索引图像

将一个图像存储为一个数据矩阵X和一个调色板矩阵MAP

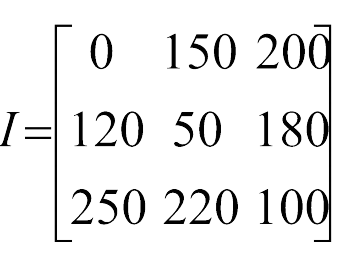

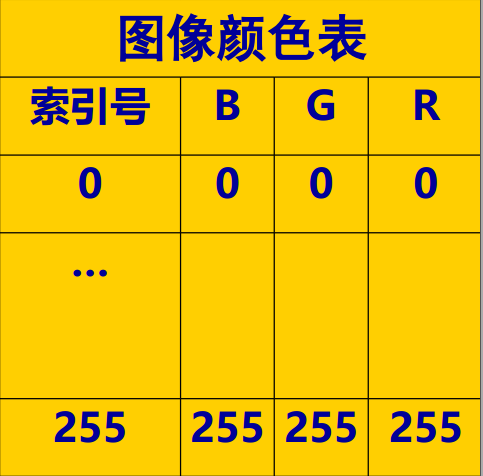

数据矩阵如上图，用来存储一张图片各像素的颜色索引，通过索引查询调色板，如下图

3)灰度图像

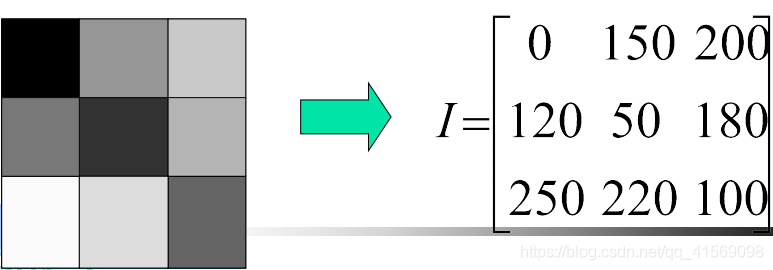

各像素信息由一个量化的灰度级来描述，没有彩色信息。如下图，意思就是用灰度深浅变化描述一张图。

灰度图像除了用矩阵表示，也可以用8位索引方式，调色板矩阵进行灰度索引。

4）彩色图像

方式1: 8位彩色索引，调色板矩阵进行RGB值索引。

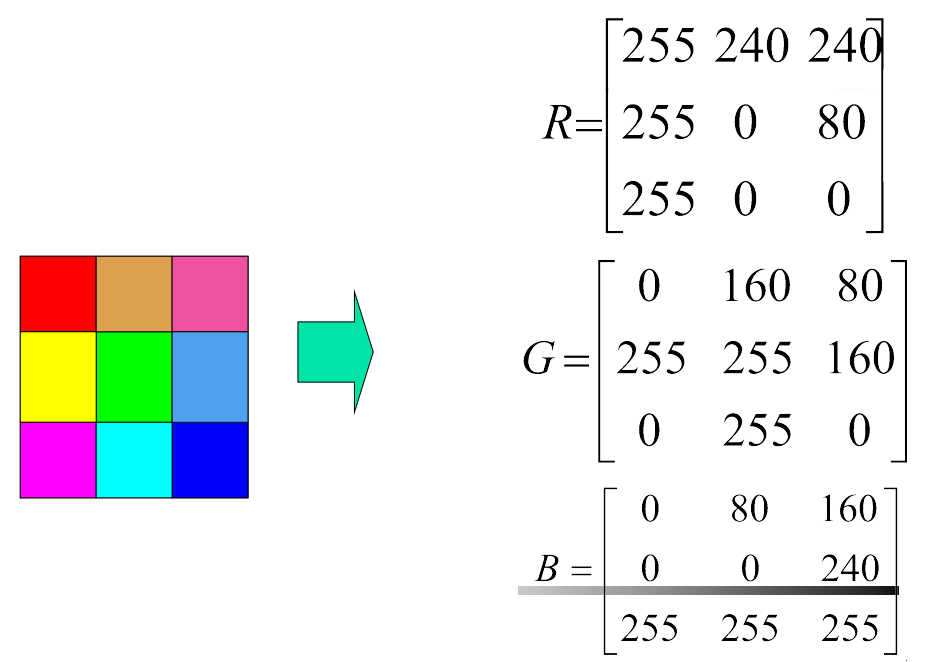

方式2： 真彩色图像表示，每一个像素用RGB值表示。

2 图像文件格式

1. BMP 格式：标准格式
2. GIF格式：用于不同平台上交流和传输， 而不是作为文件的存储格式。
3. TIFF格式：考虑了扩展性、方便性和可修改性，是最复杂的一种
4. JPEG格式

1）BMP文件存储格式

a BMP文件组成

b 文件头

typedef struct tagBITMAPFILEHEADER
{
	WORD bfType; // BM 2字节
	DWORD bfSize;// 文件大小 4字节
	WORD bfReserved1;// 0 2字节
	WORD bfReserved2;// 0 2字节
	DWORD bfOffBits; //位图数据的起始位置，即位图文件头+位图信息头+调色板 的大小 4字节
}BITMAPFILEHEADER;

c 信息头

typedef struct tagBITMAPINFOHEADER
{
	DWORD biSize;//位图信息头的大小，为40
	LONG biWidth;//位图宽度
	LONG biHeight;//位图高度
	WORD biPlanes; //固定为1
	WORD biBitCount; // 每个像素所需的位数,1-黑白图，4-16色，8-256色，24-真彩色
	DWORD biCompression; // 位图压缩类型，0为不压缩
	DWORD biSizeImage; // 位图的大小，即位图全部像素占用的字节数
	LONG biXPelsPerMeter; //水平分辨率
	LONG biYPelsPerMeter; //垂直分辨率
	DWORD biClrUsed; // 颜色数
	DWORD biClrImportant; // 重要的颜色数 0为所有都重要
}BITMAPINFOHEADER;

d 颜色表

typedef struct tagRGBQUAD
{
	BYTE rgbBlue;// 蓝色
	BYTE rgbGreen; // 绿色
	BYTE rgbRed; // 红色
	BYTE rgbReserved;// 0
} RGBQUAD;

e 位图信息

struct tagBITMAPINFO
{
	BITMAPINFOHEADER bmiHeader;//信息头
	RGBQUAD bmiColors[1]; // 颜色表
} BITMAPINFO;
