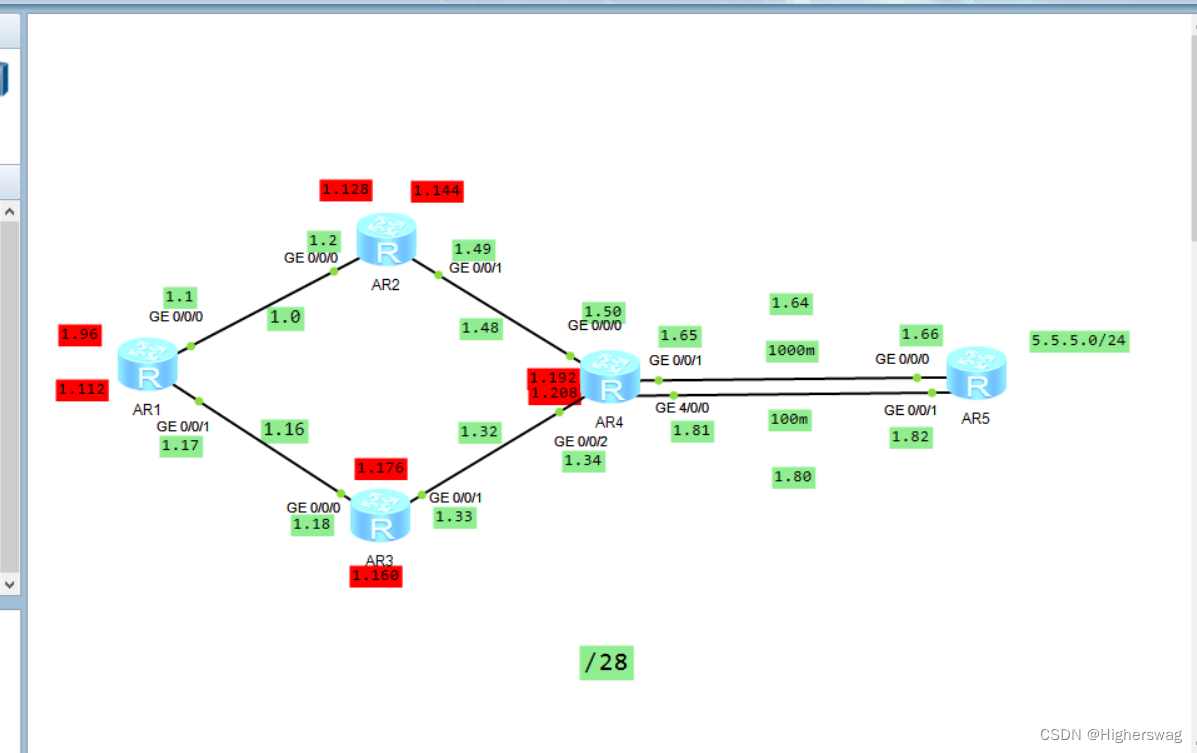

实验目的与实验拓补图

实验分析

根据题目可以发现，图上不算环回地址的话有6个广播域，然后加上R1~R4各有两个环回地址，加起来一共有14个广播域，因此接下来我们要基于192.168.1.0/24网段中，划分14个地址分给这14个广播域。

通过计算可以得到，2^4=16>14，所以我们网络位要向主机位借4位。

192.168.1.0000 0000

借取的四位             网段                                        范围

    0000            192.168.1.0/28                               1~14
    0001            192.168.1.16/28                             17~30
    0010            192.168.1.32/28                             33~64
    0011            192.168.1.48/28                             49~63
    0100            192.168.1.64/28                             65~78
    0101            192.168.1.80/28                             81~94

    0110            192.168.1.96/28                             97~110
    0111            192.168.1.112/28                            113~126
    1000            192.168.1.128/28                           129~142
    1001            192.168.1.144/28                           145~158
    1010            192.168.1.160/28                           161~174
    1011            192.168.1.176/28                           177~190
    1100            192.168.1.192/28                           193~206
    1101            192.168.1.208/28                           209~222

我们将前6个划分好的网段划分给路由器之间的广播域，将后8个划分好的网段分给环回地址。

配置步骤

1、给各个路由器配置实验要求的ip地址。

R1：

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 28.
[r1-GigabitEthernet0/0/0]int g0/0/1
[r1-GigabitEthernet0/0/1]ip address 192.168.1.17 28
[r1-GigabitEthernet0/0/1]q
[r1]interface LoopBack 0
[r1-LoopBack0]ip address 192.168.1.97 28
[r1-LoopBack0]q
[r1]interface LoopBack 1
[r1-LoopBack1]ip address 192.168.1.113 28

R2：

[r2]interface g0/0/0
[r2-GigabitEthernet0/0/0]ip address 192.168.1.2 28
[r2-GigabitEthernet0/0/0]int g0/0/1
[r2-GigabitEthernet0/0/1]ip address 192.168.1.49 28
[r2-GigabitEthernet0/0/1]q
[r2]interface LoopBack 0
[r2-LoopBack0]ip address 192.168.1.129 28
[r2-LoopBack0]q
[r2]interface LoopBack 1
[r2-LoopBack1]ip address 192.168.1.145 28

R3：

[r3]interface g0/0/0
[r3-GigabitEthernet0/0/0]ip address 192.168.1.18 28
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]ip address 192.168.1.33 28
[r3-GigabitEthernet0/0/1]q
[r3]interface LoopBack 0
[r3-LoopBack0]ip address 192.168.1.161 28
[r3-LoopBack0]q
[r3]interface LoopBack 1
[r3-LoopBack1]ip address 192.168.1.177 28

R4：

[r4]interface g0/0/0
[r4-GigabitEthernet0/0/0]ip address 192.168.1.50 28
[r4-GigabitEthernet0/0/0]int g0/0/1
[r4-GigabitEthernet0/0/1]ip add 192.168.1.65 28
[r4-GigabitEthernet0/0/1]int g0/0/2
[r4-GigabitEthernet0/0/2]ip address 192.168.1.34 28
[r4-GigabitEthernet0/0/2]int g4/0/0
[r4-GigabitEthernet4/0/0]ip address 192.168.1.81 28
[r4]interface LoopBack 0
[r4-LoopBack0]ip address 192.168.1.193 28
[r4-LoopBack0]q
[r4]interface LoopBack 1
[r4-LoopBack1]ip address 192.168.1.209 28
[r4-LoopBack1]q

R5：

[r5]int g0/0/0
[r5-GigabitEthernet0/0/0]ip address 192.168.1.66 28
[r5-GigabitEthernet0/0/0]int g0/0/1
[r5-GigabitEthernet0/0/1]ip address 192.168.1.82 28
[r5]interface LoopBack 2
[r5-LoopBack2]ip address 5.5.5.1 24

2、在R1~R4上不写5.5.5.0/24的静态路由但是依然可以访问。

因为除了R5的环回路由之外，其他ip地址都在192.168.1.0/24的范围之内，所以我们可以在R1~R5内配置缺省路由从而可以访问5.5.5.0/24。

R1:

[r1]ip route-static 0.0.0.0 0 192.168.1.2

R2:

[r2]ip route-static 0.0.0.0 0 192.168.1.50

R3:

[r3]ip route-static 0.0.0.0 0 192.168.1.34

R4:

[r4]ip route-static 0.0.0.0 0 192.168.1.66

R5:

[r5]ip route-static 0.0.0.0 0 192.168.1.65

3、实现全网可达

R1:

[r1]ip route-static 192.168.1.0 24 192.168.1.2
[r1]ip route-static 192.168.1.0 24 192.168.1.18

R2：

[r2]ip route-static 192.168.1.0 24 192.168.1.50
[r2]ip route-static 192.168.1.0 24 192.168.1.1

R3:

[r3]ip route-static 192.168.1.0 24 192.168.1.17
[r3]ip route-static 192.168.1.0 24 192.168.1.34

R4:

[r4]ip route-static 192.168.1.0 24 192.168.1.49
[r4]ip route-static 192.168.1.0 24 192.168.1.33

4、当1000m的链路故障时，自动改成100m的链路

这一步等于说是要将100m的链路设置为浮动静态，修改优先级。

[r5]ip route-static 192.168.1.0 14 192.168.1.81 preference 61

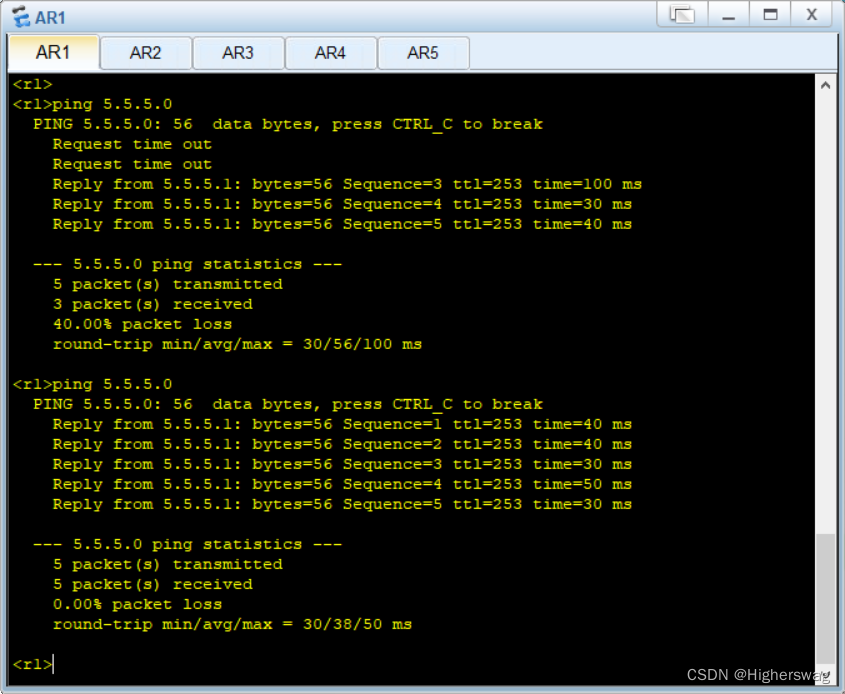

实验结果

实现全网可达
