引言

最近项目需要，大致了解了一下7系列FPGA（非ZYNQ系列）程序固化的流程，在这里仅作一个记录。欢迎补充交流~

Vivado Version： 2021.1

OS：WIN 10

FPGA：xc7vx690tffg1761-2

Flash：N25Q256A11ESF40F（需查阅原理图）

1、生成bin文件

一般默认不生成bin文件，需要在设置中勾选：

 然后，生成比特流的同时在相同路径下会生成相应的bin文件。

2、用JTAG下载器连接至FPGA

找到FPGA右键。选择 Add Configuration Memory Device...（我这边已经添加过了，所以是灰色的）

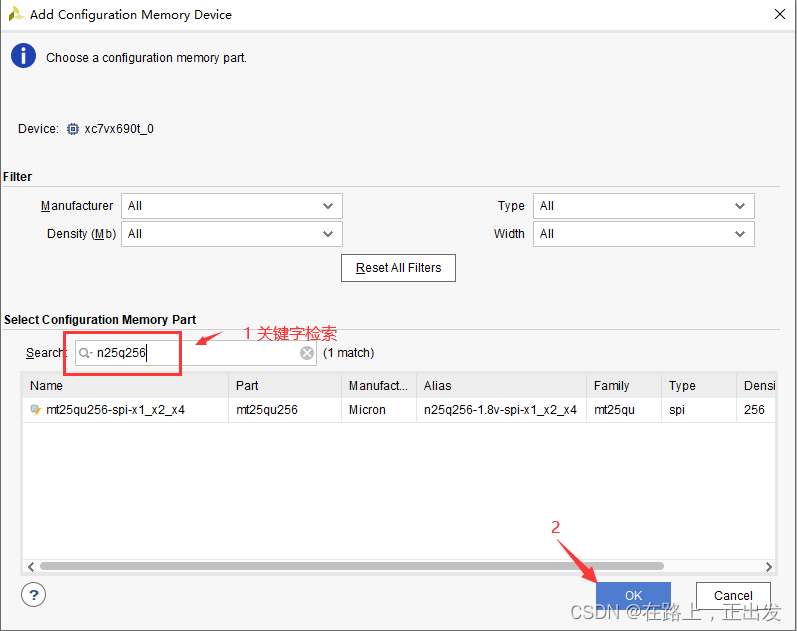

 选择flash型号，需要在原理图中确认，我的截图如下：

 说明

下次上电，FPGA会自动从FLASH加载程序，但是这个过程需要点时间。毕竟用下载器直接下载程序也是需要时间等待的。当然这个时间取决于配置的加载速率。加载速率可以直接在XDC文件里面约束。至于如何约束，打开原语就能看到：

其他约束选项也是同样的操作，比如 配置模式 CONFIG_MODE，配置电压 CONFIG_VOLTAGE等

欢迎补充交流~~~
