机械臂标定原理

**

眼在手上

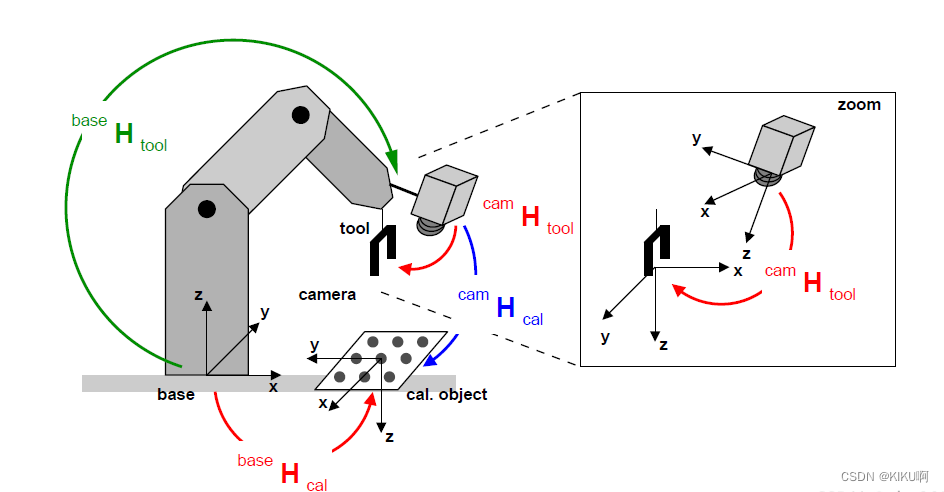

推导过程如下：
可推出如下公式：${}_{cam}^{tool}H{=}_{base}^{tool}H{\ast }_{cal}^{base}H{\ast }_{cam}^{cal}H$
其中：
${}_{cam}^{tool}H$为从机械臂末端到相机坐标系的变换矩阵（个人习惯这么说），实际代表相机坐标系在机械臂末端坐标系下的位姿。
${}_{base}^{tool}H$为从机械臂末端到机械臂基坐标系的变换矩阵。
${}_{cal}^{base}H$为从机械臂基坐标系到标定板坐标系的变换矩阵。
${}_{cam}^{cal}H$为从标定板坐标系到相机坐标系的变换矩阵。

在进行眼在手上的标定过程中，需要保持${}_{cal}^{base}H$的变换相对不变，也就是说机械臂的基坐标系和标定板保持不变，当然这是因为该值我们无法直接准确的测量，因此保持其每次相机采集时相对不变，用于方程式求解过程中将其消除。

该部分推导如下：
${}_{cal}^{base}H{=}_{tool}^{base}H{\ast }_{cam}^{tool}H{\ast }_{cal}^{cam}H$

此时根据采集的多次机械臂位姿进行求解，其中 ${}_{tool}^{base}H$通过直接读取机械臂相对于基坐标系位姿得到，${}_{cam}^{tool}H$为手眼标定的待求解， ${}_{cal}^{cam}H$为标定板坐标系相对于相机坐标系的位姿。
采用相邻的两次数据采集的结果进行求解, ${}_{cal}^{base}H$不变：
${}_{tool}^{base}{H}^0{\ast }_{cam}^{tool}{H}^0{\ast }_{cal}^{cam}{H}^0{=}_{tool}^{base}{H}^1{\ast }_{cam}^{tool}{H}^1{\ast }_{cal}^{cam}{H}^1$
由于${}_{cam}^{tool}H$保持不变，因此
${}_{tool}^{base}{H}^0{\ast }_{cam}^{tool}H{\ast }_{cal}^{cam}{H}^0{=}_{tool}^{base}{H}^1{\ast }_{cam}^{tool}H{\ast }_{cal}^{cam}{H}^1$
进行化简：
${(}_{tool}^{base}{H}^1{)}^{-1}{\ast }_{tool}^{base}{H}^0{\ast }_{cam}^{tool}H{=}_{cam}^{tool}H{\ast }_{cal}^{cam}{H}^1\ast {(}_{cal}^{cam}{H}^0{)}^{-1}$
转换为AX = XB的形式，求解出X即可

使用opencv进行手眼标定

在计算${}_{cal}^{cam}H$时，使用api

void solvePnP(InputArray objectPoints, InputArray imagePoints, InputArray cameraMatrix, InputArray distCoeffs, OutputArray rvec, OutputArray tvec, bool useExtrinsicGuess=false, int flags = CV_ITERATIVE)

objectPoints - 世界坐标系下的棋盘点的坐标（这里世界坐标系与棋盘坐标系的原点重合）
imagePoints - 在图像坐标系下对应的像素点的坐标
cameraMatrix - 相机的内参矩阵
distCoeffs - 相机的畸变系数
以上两个参数通过相机标定可以得到。相机的内参数的标定参见：

rvec - 输出的旋转向量。从相机坐标系到棋盘坐标系的旋转矩阵
tvec - 输出的平移向量。从相机坐标系到棋盘坐标系的平移向量
flags - 默认使用CV_ITERATIV迭代法

通过将rvec和tvec转换为变换矩阵，便可以算出${}_{cal}^{cam}H$

求解最终的X，也就是${}_{cam}^{tool}H$时使用api

void
cv::calibrateHandEye(InputArrayOfArrays 	R_gripper2base,
                  InputArrayOfArrays 	t_gripper2base,
                  InputArrayOfArrays 	R_target2cam,
                  InputArrayOfArrays 	t_target2cam,
                  OutputArray 	        R_cam2gripper,
                  OutputArray 	        t_cam2gripper,
                  HandEyeCalibrationMethod method = CALIB_HAND_EYE_TSAI)

其中：
R_gripper2base：从机械臂基坐标系到末端坐标系的旋转矩阵
t_gripper2base：从机械臂基坐标系到末端坐标系的平移向量
R_target2cam： 从相机坐标系到标定板棋盘格坐标系的旋转矩阵
t_target2cam： 从相机坐标系到标定板棋盘格坐标系的平移向量
R_cam2gripper：从末端坐标系到相机坐标系的旋转矩阵
t_cam2gripper：从末端坐标系到相机坐标系的平移向量

注意：本文中的坐标系描述语言和其他描述存在出入，具体参照上述内容进行理解，如本人描述有误请提醒改正，共勉。
