Introduction 前记

铺主发现自己是被逼成好多人口中的大神的，之前设计顾问不给软装的Excel表格，硬是把PDF转回了Excel于是有了那篇【效率】没有可编辑表格怎么办？PDF转Excel的极限操作 + 随手评测。这次另外一家该打靶的单位找了高版本CAD来画图，可怜我们这些几年前的残机硬是没能力装个新版本，找设计同事转成低版本呢，又把参照图纸的引用给转没了，这TM……幸好之前写Autodesk QTO的时候嘲笑过DWG TRUEVIEW多余，凭着死马当活马医的想法下载了最新版DWG Trueview耍了一下，结果真香！！！

sdfasdfasdf

下面说一下操作步骤：

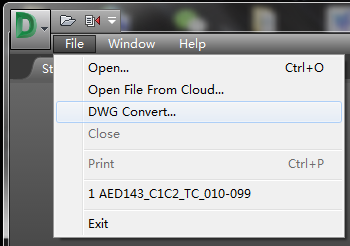

在软件左上角点击菜单File →DWG Convert

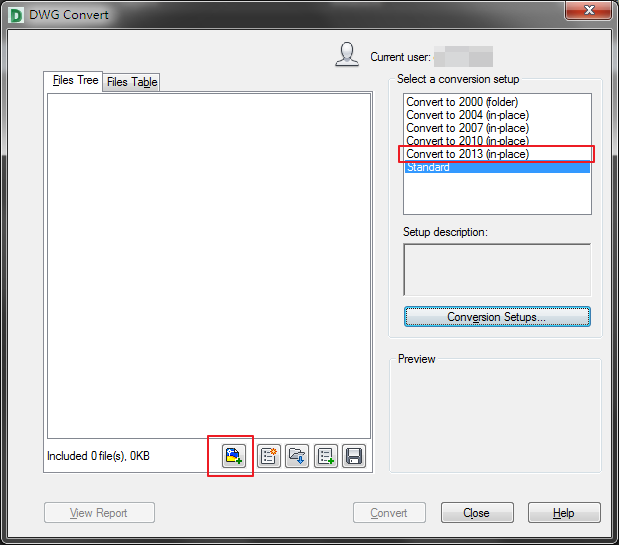

弹出界面以后，在右边选择你想要转换的版本，铺主用的是AutoCAD 2014,就选年份最接近的2013版，然后点击右下角增加图纸的图标：

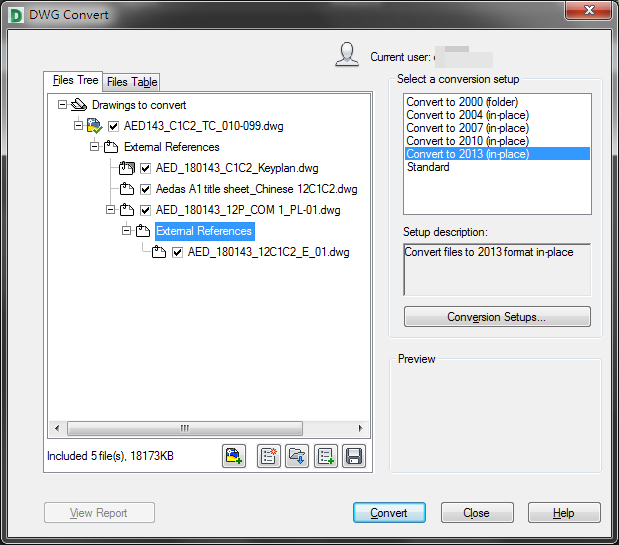

加载完图纸以后，点击所有图纸的左边的+号，可以看到把一张所引用的图纸全家都拉进来了，爽

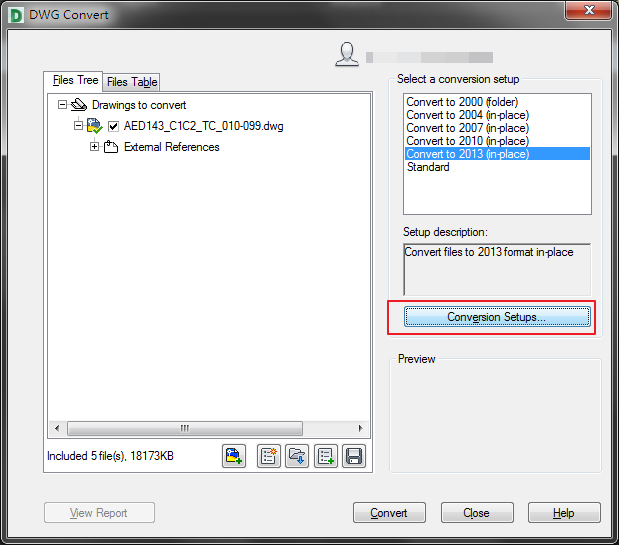

转换之前，我们再看看Convert to 2013(in-place)的Coversion Setups吧▼

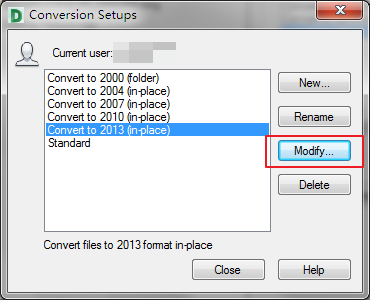

弹出下面对话框之后，选中左边要编辑的配置，按Modify...

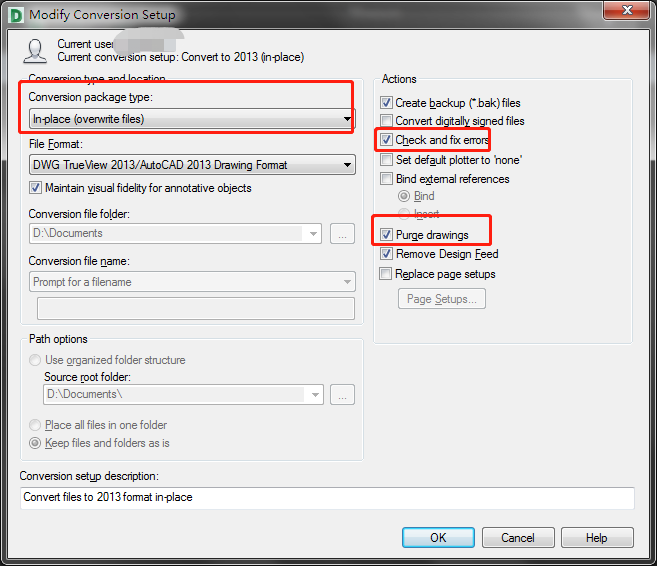

Coversion pakage type: In-place(overwirte files)指的是覆盖写入，一般右面Create backup(*.bak) files 会勾上备份原图纸。而右面还集成了两个很好用的功能Check and fix error和Purge drawing，就算用来PURGE图纸也可以用这个软件，简直是良心，果断选中，确定。

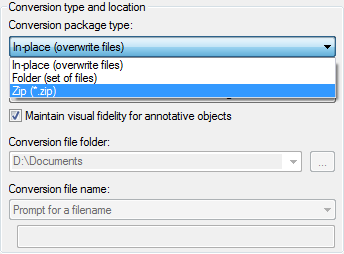

其实除了In-place(overwirte files)之外，还有Folder(set of files)以另外的文件夹输出，选中这个选项之后，下面输出文件夹的选项就会打开。Zip(*.zip)则转换之后直接打包为zip压缩包。大家有需要可以耍一下；
