TensorFlow中对LSTM的一些理解

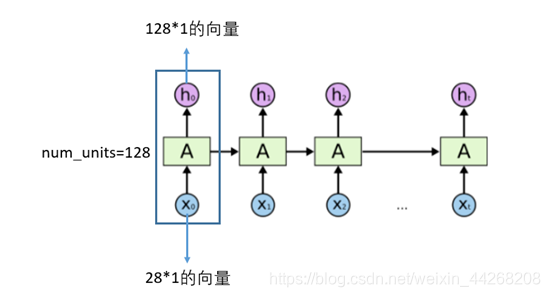

tensorflow中的tf.nn.rnn_cell.LSTMCell中num_units的参数理解
喂数据的方式
绿色的框是一个细胞的不同时刻的展开，展开成time_step个时刻，
喂数据方式，每次进入batch_size个数据，每个数据的形状都是input_size
所以每个time_step的输出都是batch_size*output_size的形状
unites的深入理解
具体维度计算，可参考链接 1. https://blog.csdn.net/notHeadache/article/details/81164264
batchsize， time_step， input_size参数的理解
在这里，可以把batch_size，time_step， input_size三个参数想象成往碎纸机里放A4的白纸
其中input_size可以看成A4纸的宽度，
batch_size是喂数据时喂多少输入，可以看成是A4纸的长度
time_step是多少个时刻，每隔一个时刻喂一次数据，所以time_step可以看成A4纸的厚度，每一个时刻放入一张A4纸搅碎
深入理解可参考链接 https://zhuanlan.zhihu.com/p/36455374
tf.nn.dynamic_rnn的输入参数与返回值的理解

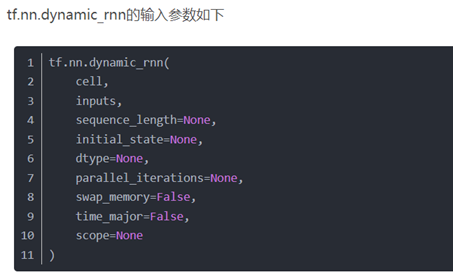

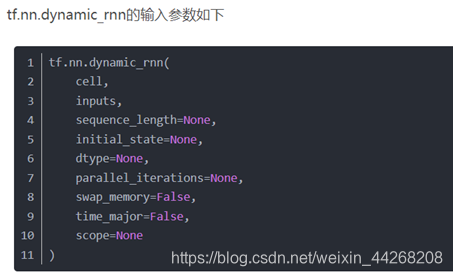

tf.nn.dynamic_rnn的输入参数
cell:RNNCell实例
inputs：是一个tensor,
如果time_major== False（默认），则张量的形状必须是：[batch_size,max_time,embed_size];
如果time_major== True（默认），则张量的形状必须是：[max_time,batch_size,embed_size]
sequence_length: （可选）
大小为[batch_size],数据的类型是int32/int64向量。
如果当前时间步的index超过该序列的实际长度时，则该时间步不进行计算，RNN的state复制上一个时间步的，同时该时间步的输出全部为零。
如果batch_size的max_time不同，则输入每个batch_size的max_time
initial_state: (可选)
RNN的初始state(状态)。
如果cell.state_size(一层的RNNCell)是一个整数，那么它必须是一个具有适当类型和形状的张量[batch_size，cell.state_size]。
如果cell.state_size是一个元组(多层的RNNCell,如MultiRNNCell)，那么它应该是一个张量元组，每个元素的形状为[batch_size，s] for s in cell.state_size].
time_major: inputs 和outputs 张量的形状格式。
如果为True，则这些张量都应该是（都会是）[max_time,batch_size,depth.]。
如果为false，则这些张量都应该是（都会是）[batch_size，max_time,depth]。
tf.nn.dynamic_rnn的返回值outputs与state的含义
返回的是outputs与state
outputs.
** outputs是一个tensor。**
如果time_major==True，outputs形状为 [max_time, batch_size, cell.output_size ]（要求rnn输入与rnn输出形状保持一致）
如果time_major==False（默认），outputs形状为 [ batch_size, max_time, cell.output_size ]
代表outputs输出为为batch_size* time_step* cell.output_size的矩阵；
所以outputs里面保存了所有时刻的ht的信息，（数据每次输入是batch_size个，当max_time= 1 时，输出的是batch_size*output_size，当max_time有取值时，输出把time_step放入中间的维度，说明保存了所有时刻的信息）
注：这里的max_time与上文的time_step是一个意思
state
state是一个tensor。
state是最终的状态，也就是序列中最后一个cell输出的状态。（state保存了最后一个时刻的Ct和ht的信息）
一般情况下state的形状为 [batch_size, cell.output_size ]，
但当输入的cell为BasicLSTMCell时，state的形状为[2，batch_size, cell.output_size ]，
其中2也对应着LSTM中的cell state和hidden state。
（state可以看成是一个元组，当最前面取0时，它代表的是最后一个时刻的cell satae的形状，即最后一个时刻Ct的形状为batch_sizeoutput_size， 当它取1时，代表的是最后一个时刻的hidden state的形状，即，最后一个时刻ht的形状为batch_sizeoutput_size）
state[ 1, batch_size, : ] == outputs[ batch_size, -1, : ]
这代表的是矩阵的对应元素相等，
其中batch_size代表一个可以从0到batch_size取值的变量，
取：是因为可以从里面把它取出一个矩阵来，其中state的形状为1 * 1 * ： outputs的形状为1 * 1 * ：，形状相同，所以最后一个可以取成冒号，取出矩阵
tf.nn.dynamic_rnn的实例
import tensorflow as tf
import numpy as np
def dynamic_rnn(rnn_type='lstm'):
X = np.random.randn(3, 6, 4)
#3代表batch size，6代表输入序列的最大步长(max time), 4代表输入数据x的维度（input_size）
X[1, 4:] = 0
#选1是指选到了第二个维度，4是指从4后面起都让它等于0，所以第二维的最大长度是4，不是和其它几维一样的6
X_lengths = [6, 4, 6]
#所以3个batch的最大长度（max time）分别为[4, 6, 4]
Cell = tf.contrib.rnn.BasicLSTMCell(num_units=rnn_hidden_size, state_is_tuple=True)
rnn_hidden_size = 5 #神经元个数
if rnn_type == 'lstm':
cell = tf.contrib.rnn.BasicLSTMCell(num_units=rnn_hidden_size, state_is_tuple=True)
else:
cell = tf.contrib.rnn.GRUCell(num_units=rnn_hidden_size)
outputs, last_states = tf.nn.dynamic_rnn(
cell=cell,
dtype=tf.float64,
sequence_length=X_lengths,
inputs=X)
with tf.Session() as session:
session.run(tf.global_variables_initializer())
o1, s1 = session.run([outputs, last_states])
print(np.shape(o1))
print(o1)
print(np.shape(s1))
print(s1)
if __name__ == '__main__':
dynamic_rnn(rnn_type='lstm')

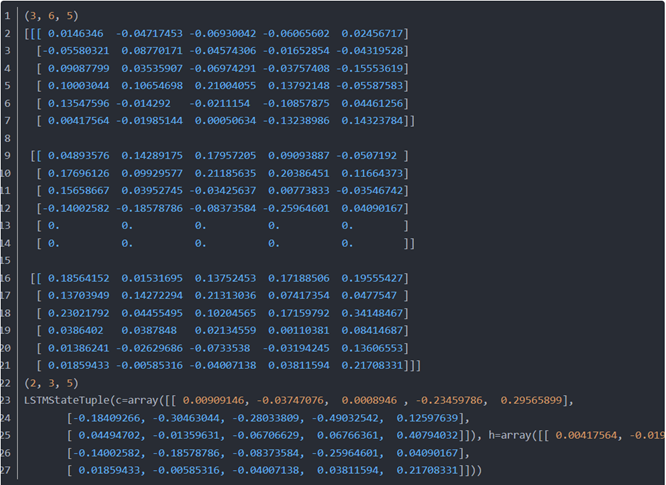

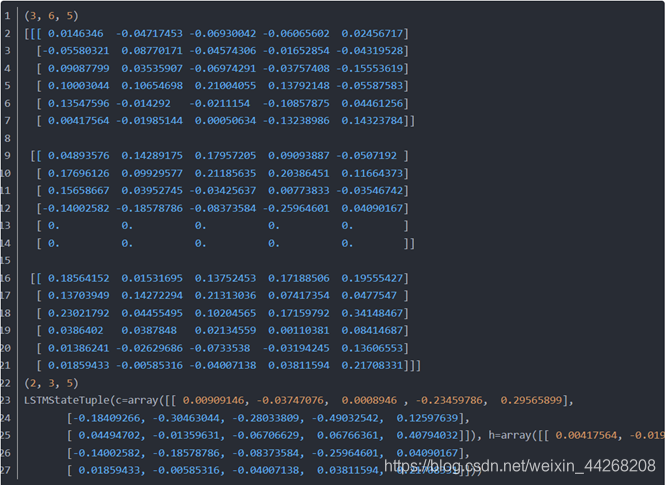

实验结果
输入的形状为 [ 3, 6, 4 ]，
经过tf.nn.dynamic_rnn后outputs的形状为 [ 3, 6, 5 ]，
3是batch_size，6是max_time， 4是input_size
经过细胞之后，维度变成了[batch_size, max_time, output_size],
output_size也是unites的个数，所以输出形状变成了[3, 6, 5]
输出output_size的形状，输出了所有时刻的ht的信息
state形状为 [ 2, 3, 5 ]，
其中state第一部分为c，代表cell state;第二部分为h，代表hidden state。
当state的一个维度为0时，代表最后一个时刻的cell state 的形状为[batch_size, output_size]
当state的一个维度为1时，代表最后一个时刻的hidden state的形状为[batchsize, output_size]
所以
把output最后一个时刻的ht都输出来，即第7行，12行， 21行拼起来是最后一个时刻的batchsize的ht的输出，与state的第二个部分的输出（ht的最后一个时刻）的输出相同。
另外需要注意的是输入一共有三个序列，
但第二个序列的长度只有4，可以看到outputs中对应的两行值都为0，所以hidden state对应的是最后一个不为0的部分。tf.nn.dynamic_rnn通过设置sequence_length来实现这一逻辑。
