实验工具

软件：
STM32CubeMX:6.30
KEIl:5.31
mcuisp
硬件:
STM32F103C8T

一、STMCube配置项目

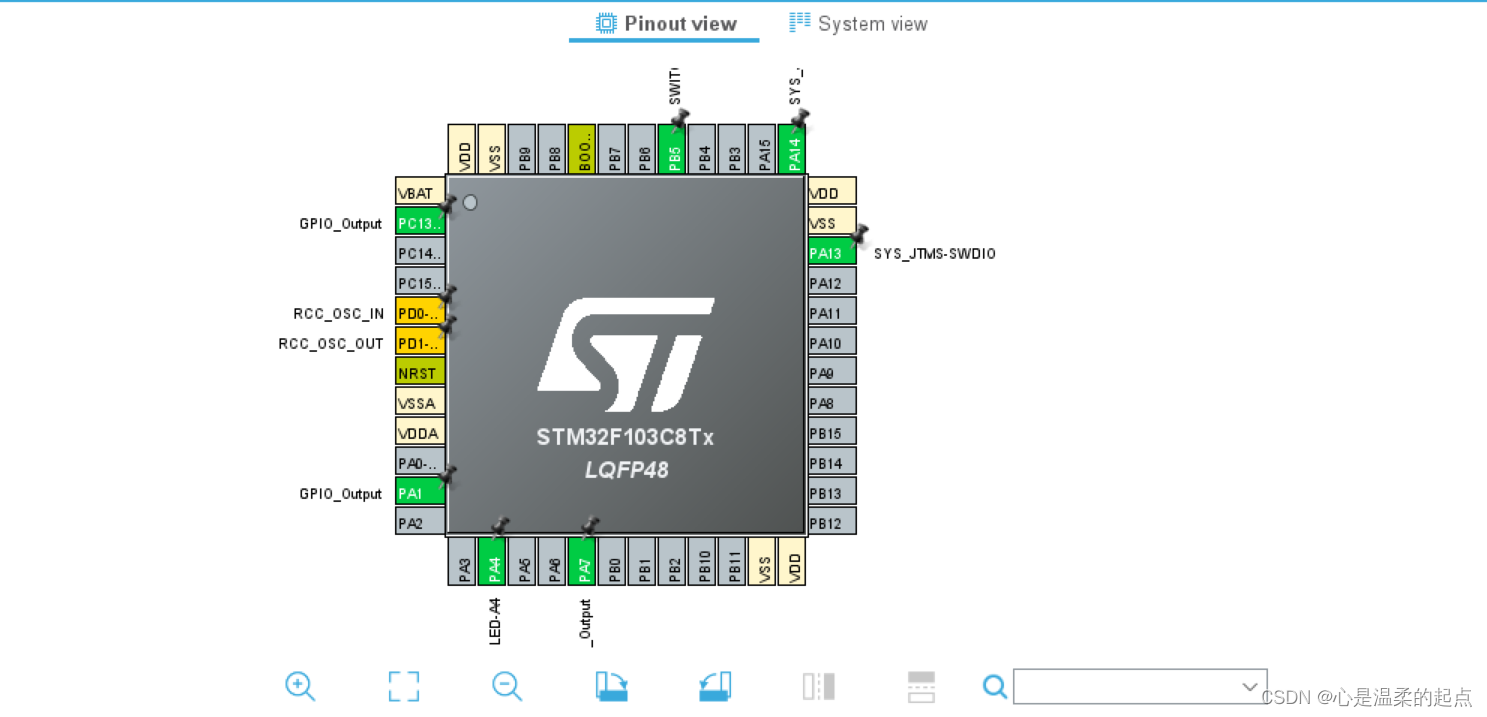

1.配置引脚

A4输出控制灯的亮灭,设置为GPIO_Output
A1持续输出高电平,设置同上
A7持续输出低电平,设置同上
B5模拟开关,设置为GPIO_EXTI5

在这里插入图片描述

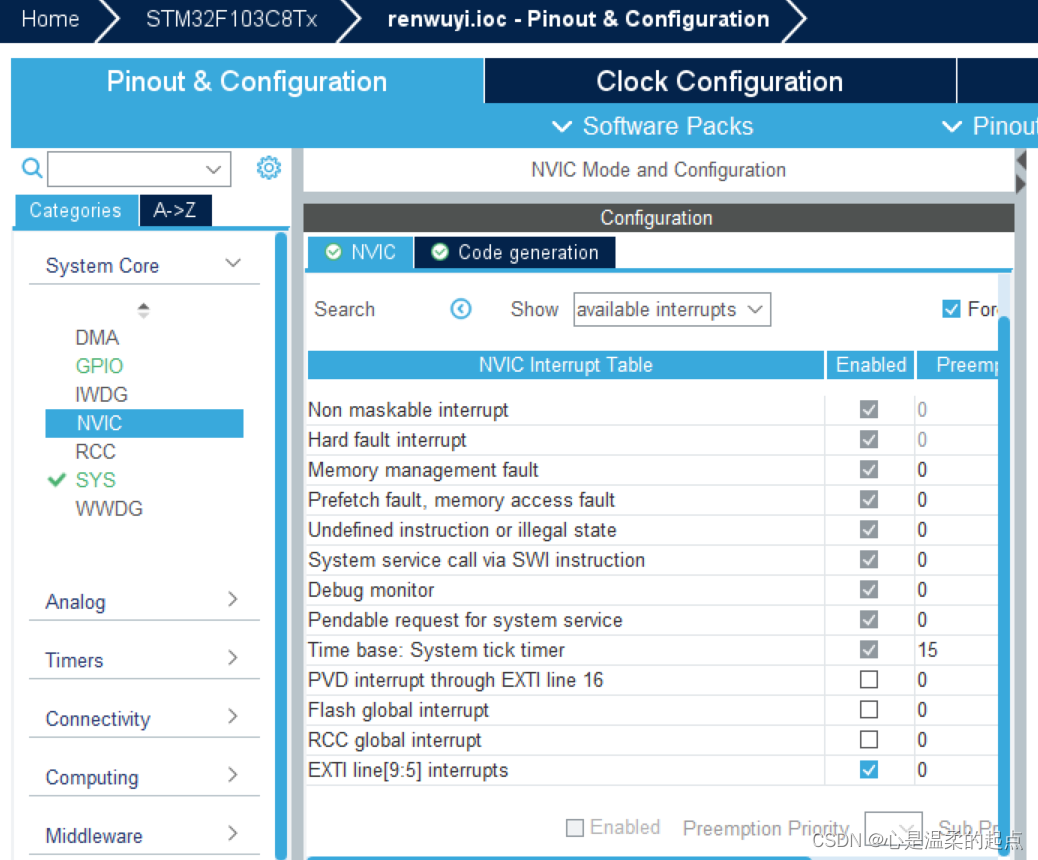

2.配置EXIT

在这里插入图片描述

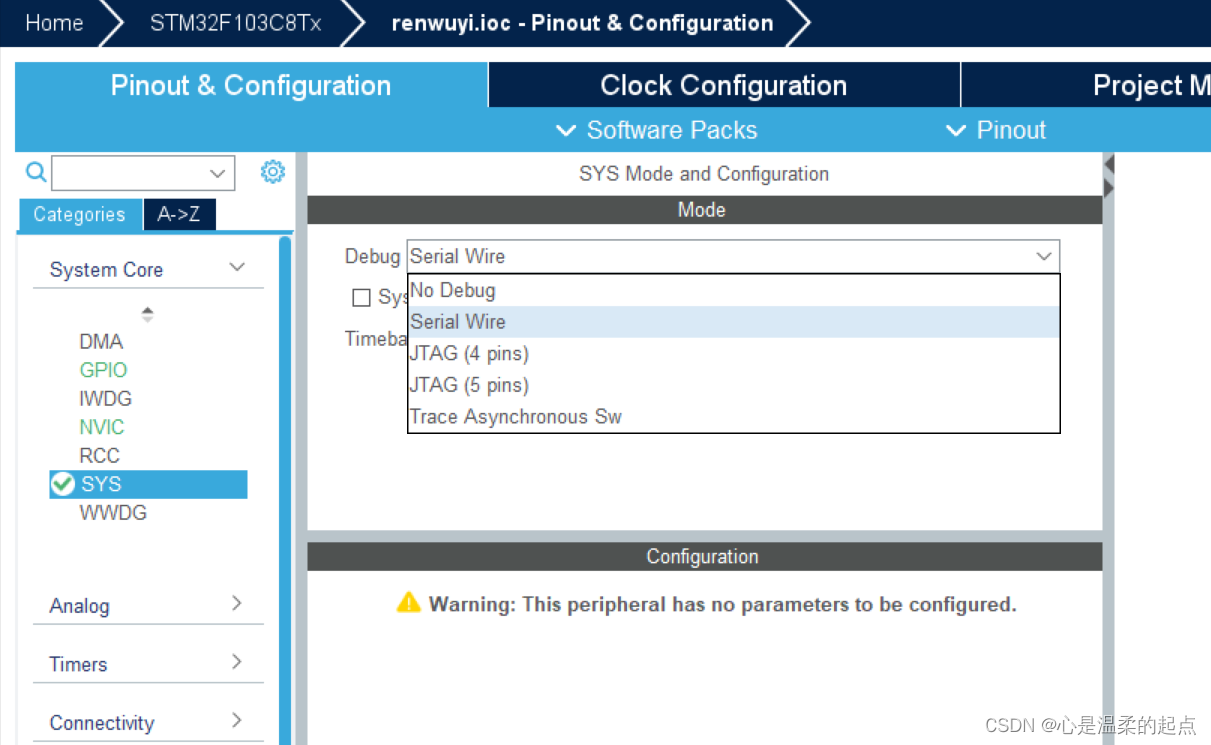

3.配置SYS

在这里插入图片描述

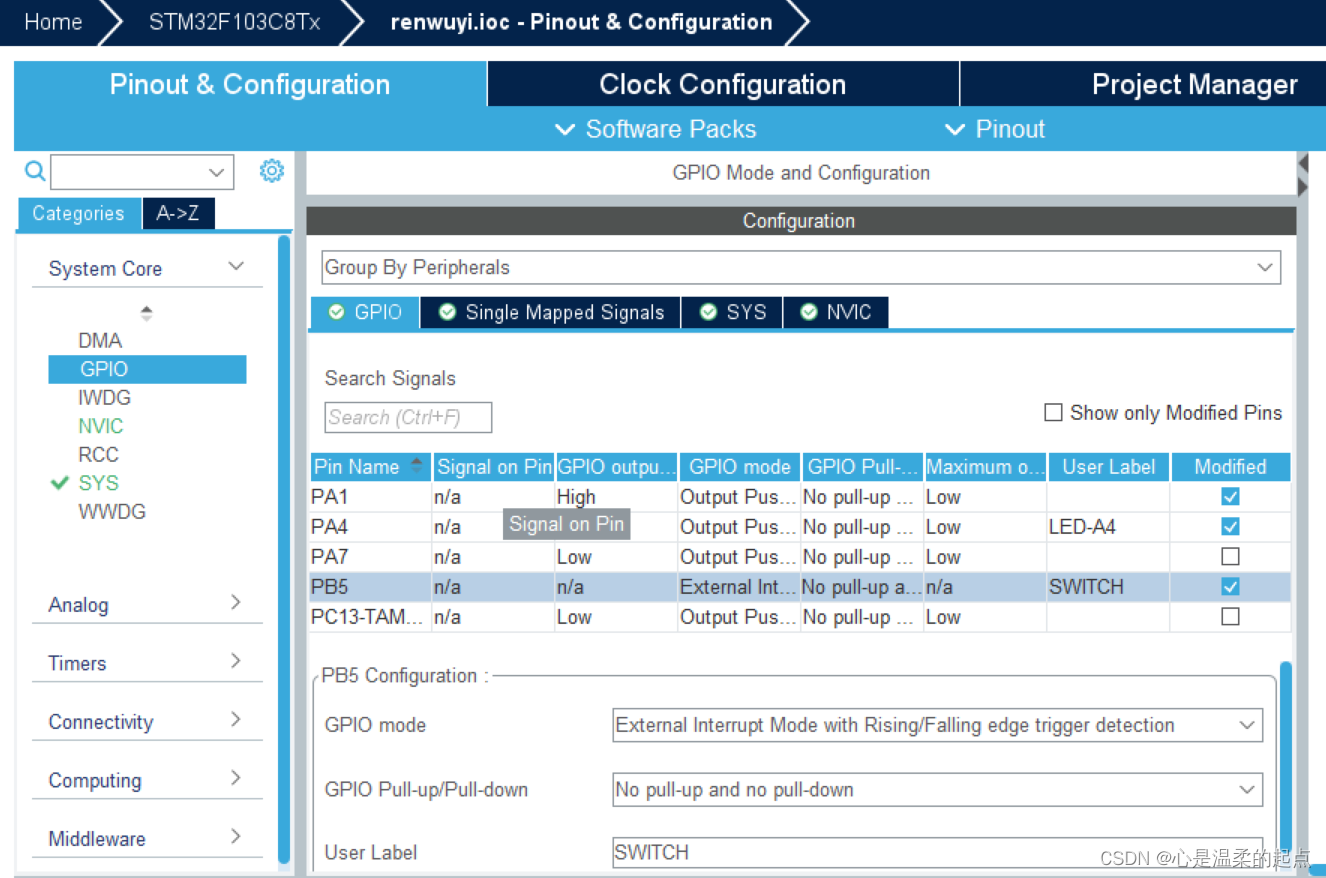

4.配置GPIO

A1配置为高电平、A7配置为低电平
B5中断配置为上升沿和下降沿都触发
注：User Label可以为当前引脚设置一个别名，方便后续自己调用

在这里插入图片描述

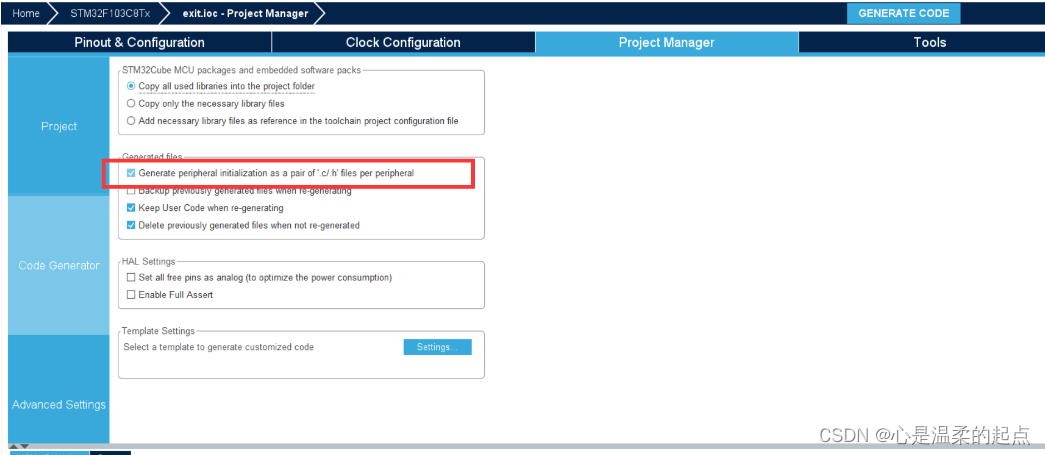

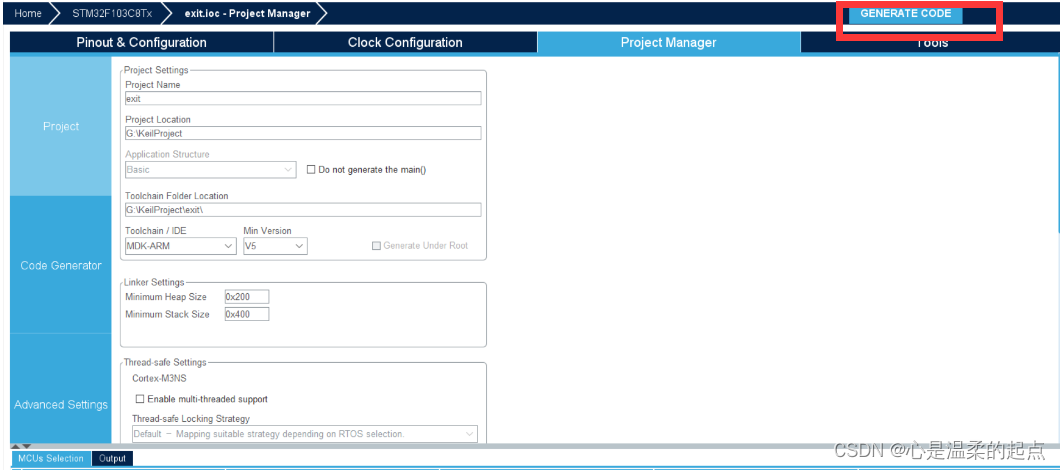

5.创建代码

在这里插入图片描述

二、使用KEil配置代码

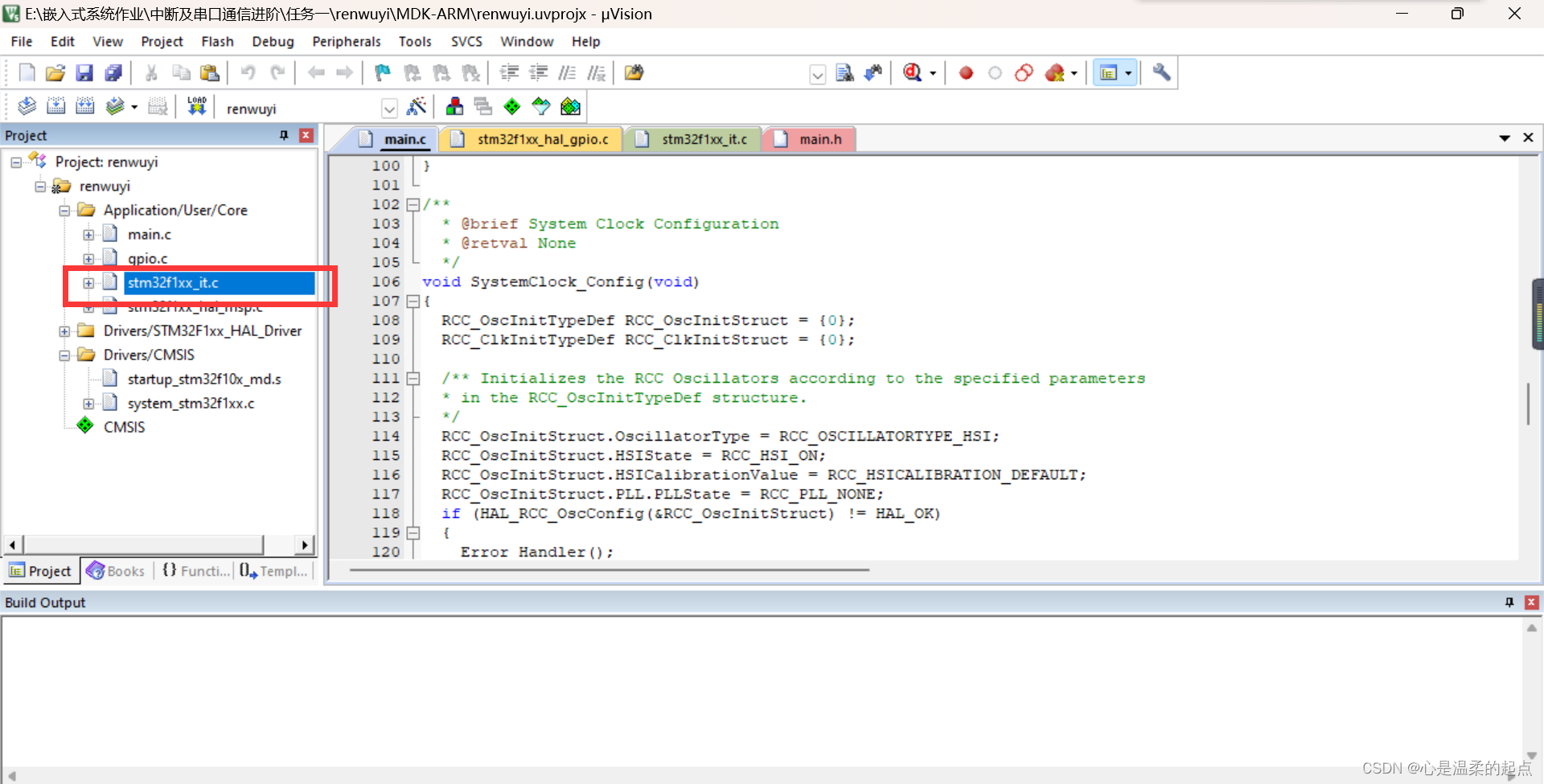

1.打开生成的项目，找到stm32f1xx_it.c

在这里插入图片描述

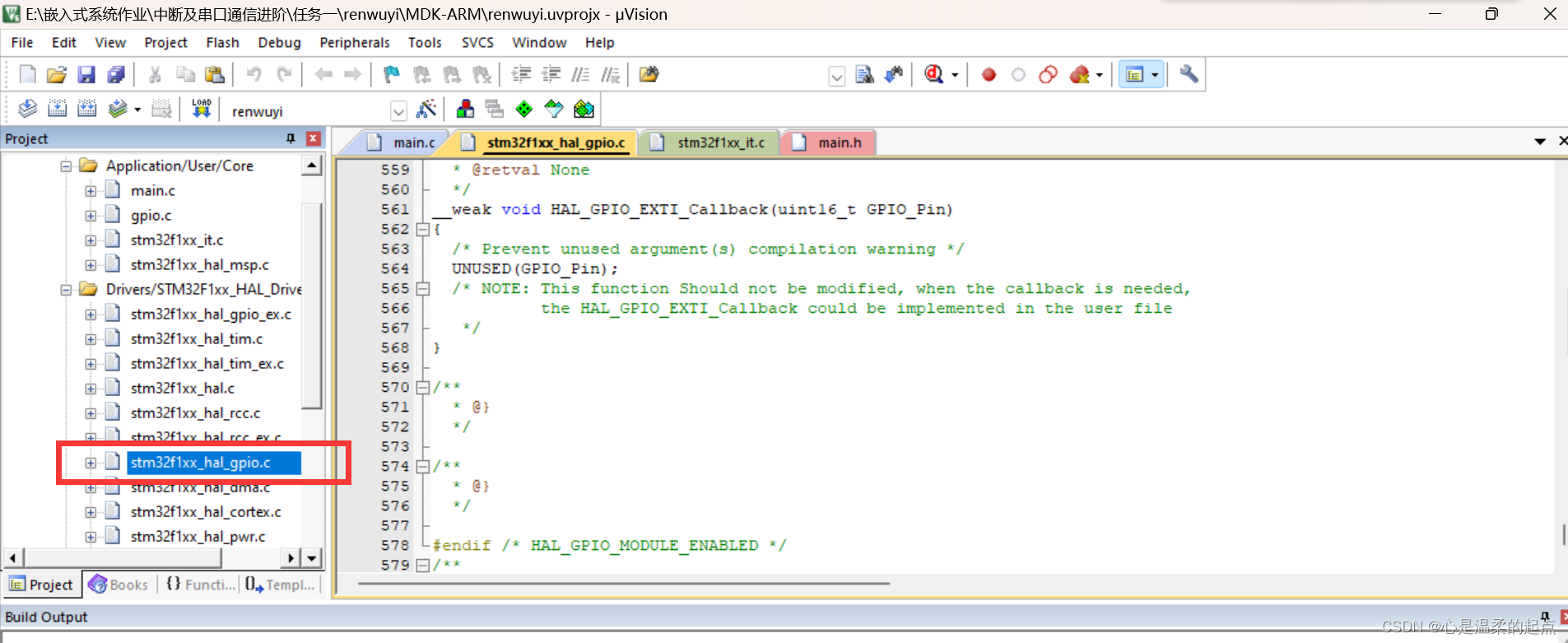

2.找到stm32f1xx_hal_gpio.c

在这里插入图片描述

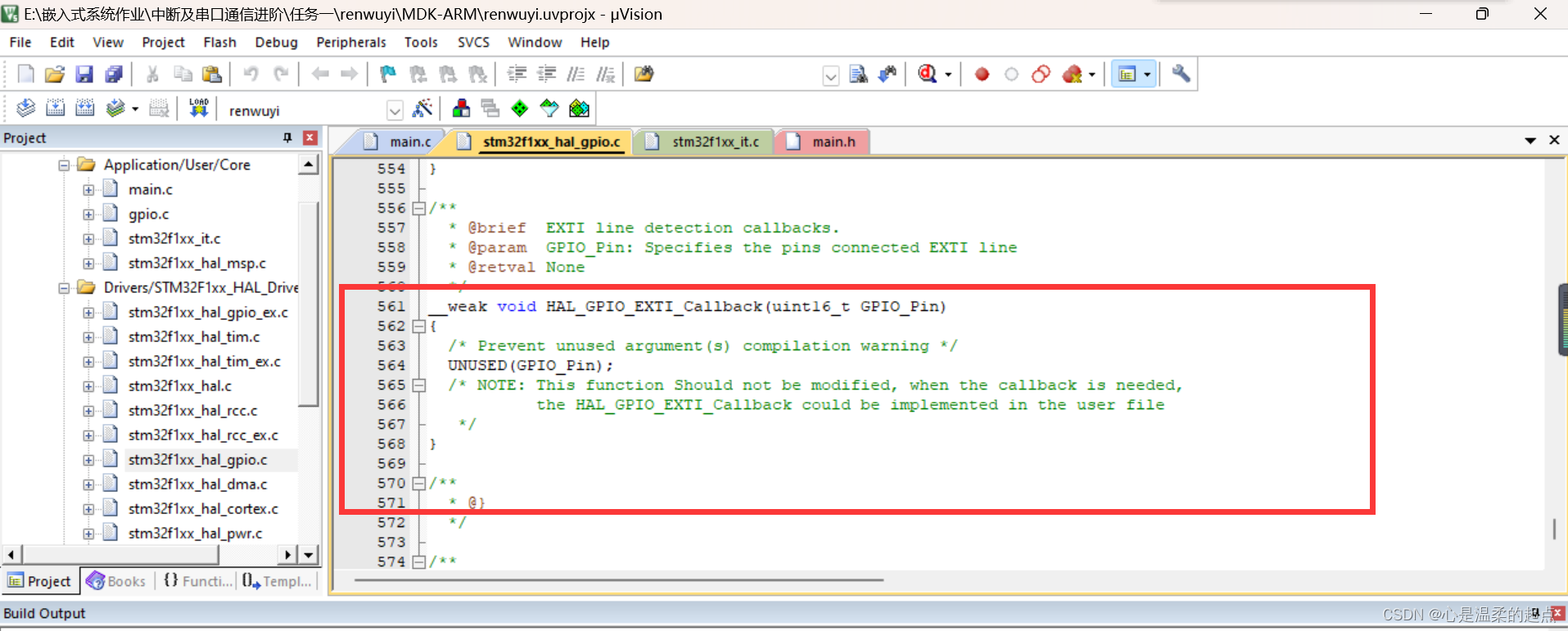

3.找到HAL_GPIO_EXTI_Callback这个函数

该函数是给用户自己重写的，可以在这里根据不同的中断来执行不同的处理。在这里我们需要根据B5的不同中断来实现A4的亮灭。
在这里插入图片描述
用以下代码替换当前函数内容：

    void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
      if(GPIO_Pin == SWITCH_Pin){
        //获取B5的电位
        GPIO_PinState pinState = HAL_GPIO_ReadPin(SWITCH_GPIO_Port,SWITCH_Pin);

        //低电位
        if(pinState==GPIO_PIN_RESET)
        HAL_GPIO_WritePin(LED_A4_GPIO_Port,LED_A4_Pin,GPIO_PIN_RESET);//把A4变为低电位
        //高电位
        else
            HAL_GPIO_WritePin(LED_A4_GPIO_Port,LED_A4_Pin,GPIO_PIN_SET);//把A4变为高电位
        }
    }

注：当前代码加进去后会出现报错，采取以下步骤：

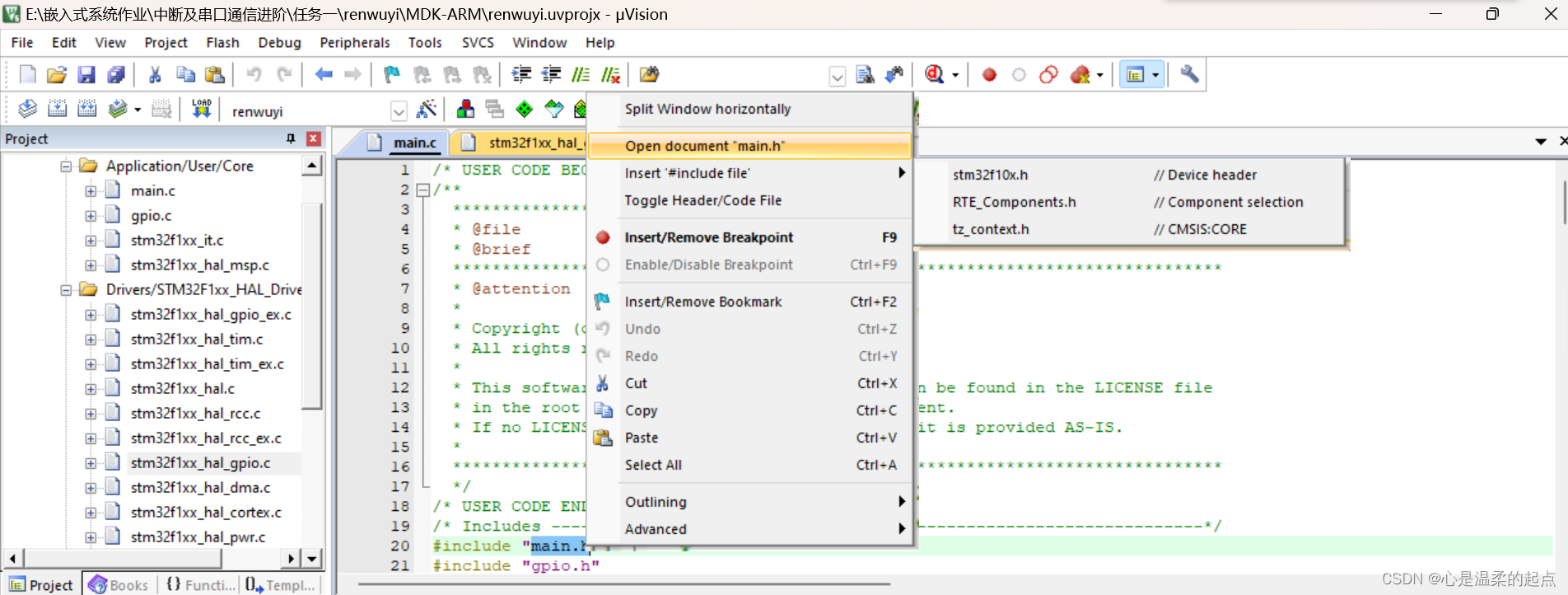

在main.c中打开main.h
在这里插入图片描述

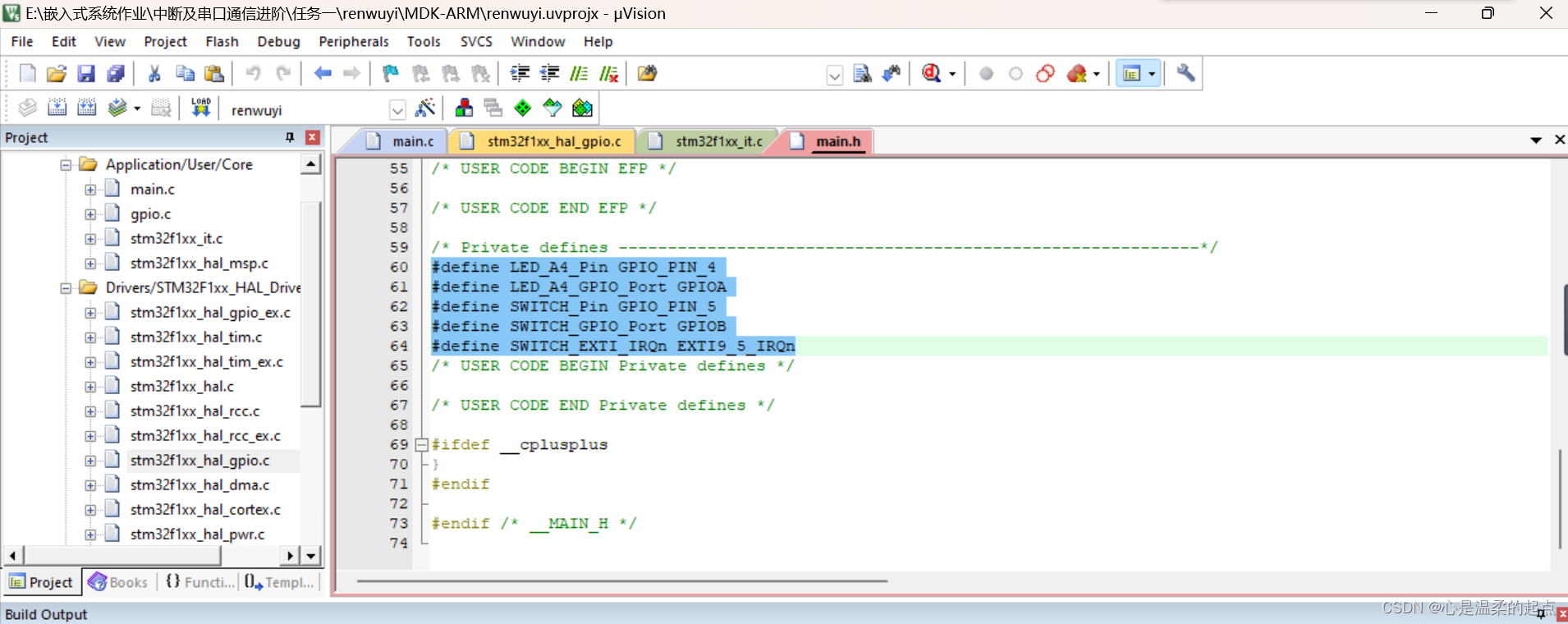

将以下定义复制到stm32f1xx_hal_gpio.c中

4.编译生成hex文件

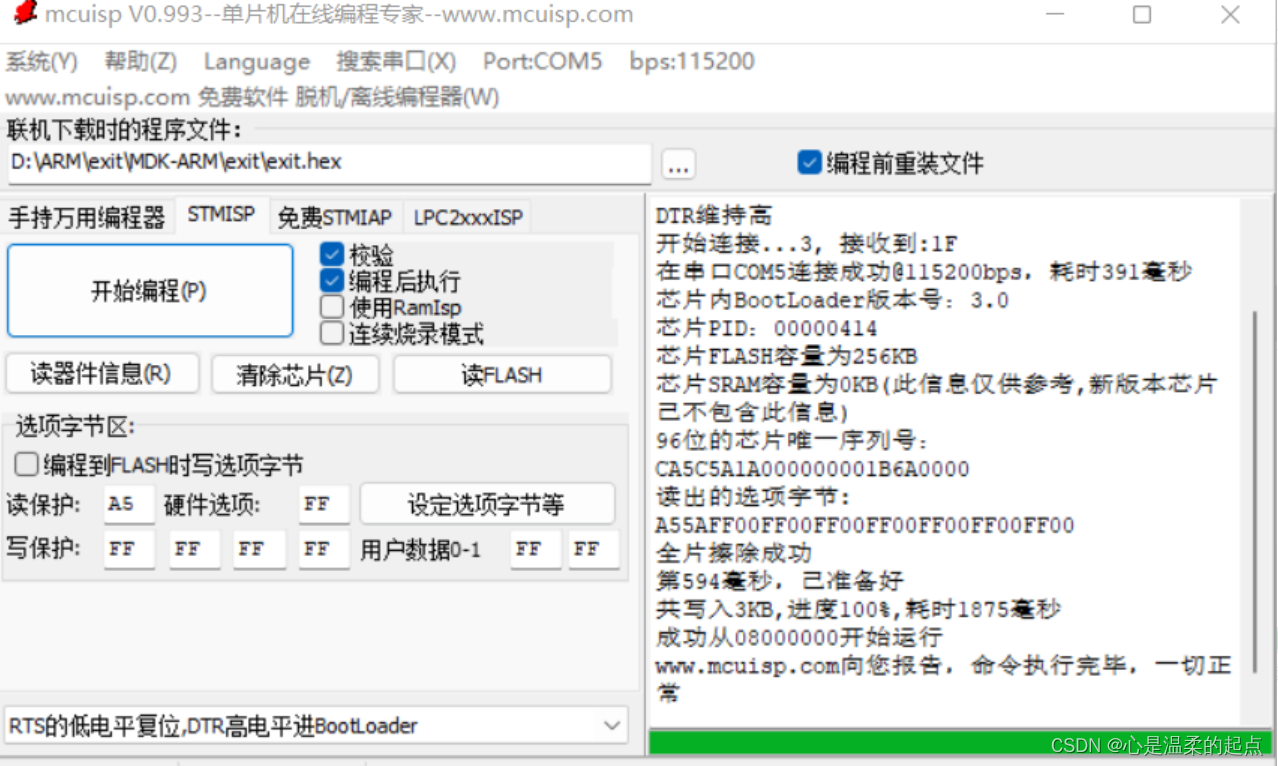

5.通过mcuisp进行烧录

在这里插入图片描述

三、实验效果

注：
 因为抖动的原因，当B5什么也不接入的时候，LED灯一直在频繁闪，看起来是亮的，但是不是很亮。
 当B5接入高电平后LED明显变亮。
 当B5接低电平后LED直接熄灭。

VID_20221018_204905

四、总结

本次实验通过采用STM32外部中断实现对LED灯亮灭的控制，初步接触了外部中断模式的用法，同时更为熟悉的运用STM32CubeMX。
