回答：

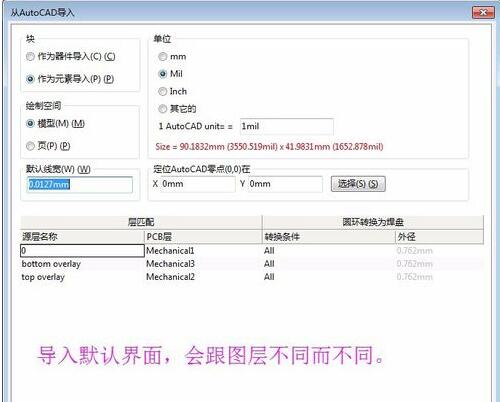

1,前期的CAD文件处理至关重要，需要认真对待，假如导入出错，需要检查CAD文件是否正确。打开PCB环境，本例采用Altium designer14。PCB环境下，文件>>导入 弹出对话框，需要设置对话框。

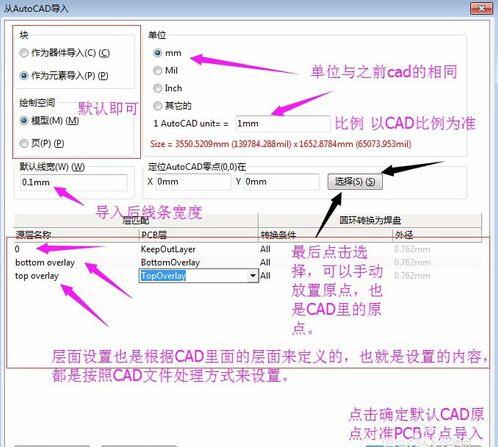

2,按图所示设置对话框。图示非常详细，不再描述。

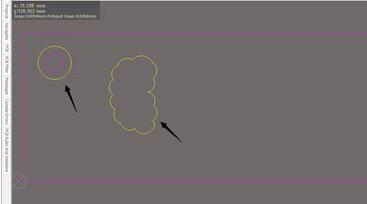

3,下图是导入的效果图。样条曲线 修订云线都完整的保留下来，如果是99SE 到Altium designer13版本仅支持线 圆弧 圆 矩形等，不支持图案填充 样条曲线 修订云线 多线，射线，请不要使用。否则导入是丢失的。
4,或者也可以直接在浏览器上访问EasyEDA(httPS://easyeda.com/)，用EasyEDA打开
操作如下：
Altium 的/ ProtelDXP Ascii 码原理图/和PCB
