【VCS常见操作命令通识】

Mupdate(增量编译)
- Incremental compilation(only changed files are compiled)
  如果只修改了一个代码，那就只进行修改的代码的编译，与其他文件重新做连接即可。
R
- run after compilation(编译完立即执行)
gui
- starts the DVE gui at runtime(打开DVE的图形界面)
l
- Set log file name(创建log文件)
sverilog
- Enable System Verilog language support (支持SV语言)
+v2k
- Compile with support for Verilog 2001 extensions(支持Verilog 2001标准)
Compile-time options to access Verilog library files
- -v lib file Search for unresolved module reference in file
  lib file ,如果在RTL代码里出现了厂商的工艺库，就可以通过-v+ 工艺库的名字,告诉vcs,如果你在RTL里发现了一个黑盒，你就到这个工艺库里面去找。
- -y lib dir | Search for unresolved module reference in files residing in directory lib dir 这就是告诉VCS，你到哪里去找。
- +libext+lib ext | Use file extension lib ext when searching for files in library directory lib dir通过扩展名的方式，除了告诉VCS，这个库在哪里，还告诉这个库是以什么为后缀，是以.h为后缀，还是以.vh为后缀。
- +incdir+ inc dir | Search inc dir directory for include files 在源文件里如果用到了include的某一个文件， eg：

include "header .vh"
module
...
endmodule

告诉VCS，这个路径在哪里去找。

Access Verilog files and options via a file
- -f file | File containing a list of absolute pathnames for the source files and a subset of VCS options (把所有的源代码进行整合，整合到一个filelist的文件里去)
User selected simulation binary name
- -o foo Greate executable foo instead of simv（默认条件下编译之后会产生一个叫simv的可执行文件，如果修改它，就会产生一个foo的文件)
Define a macro
- +define +<macro_name> =<value>
VCS Simulation Command Format(VCS 仿真命令格式-动态开关)
- run_time_options(optional)
  - Control how VCS executes the simulation binary
- Simulation result reported via
  - Verilog system task calls
  - User defined PLI routines
    这些动态开关可加可不加，根据具体工程需要。
    Run-time options example
Stop simulation at time 0
- -s Stop simulation at time 0
$plusargs() switches
- +userswitch User defined run-time switch
Compline-time option status
- -E echo | Display compile-time options used for the creation of the current simv executable
Log file control
- -l logfile Write output to logfile

Instantiating DesignWare components in verilog
- Format
  Dwpart #(parameters)u1(.porta(a),.portb(b));
- DesignWare multiplier example:
  DW02_mult #(inst_A_width, inst_B_width);
  u1(.A(inst_A),.B(inst_B),.TC(inst_TC),.PRODUT(inst_PRODUT));
Accessing DesignWare simulation library
- -y $SYNOPSYS/dw/sim ver+libext+.v+(是以.v文件作为后缀的)

在这里插入图片描述

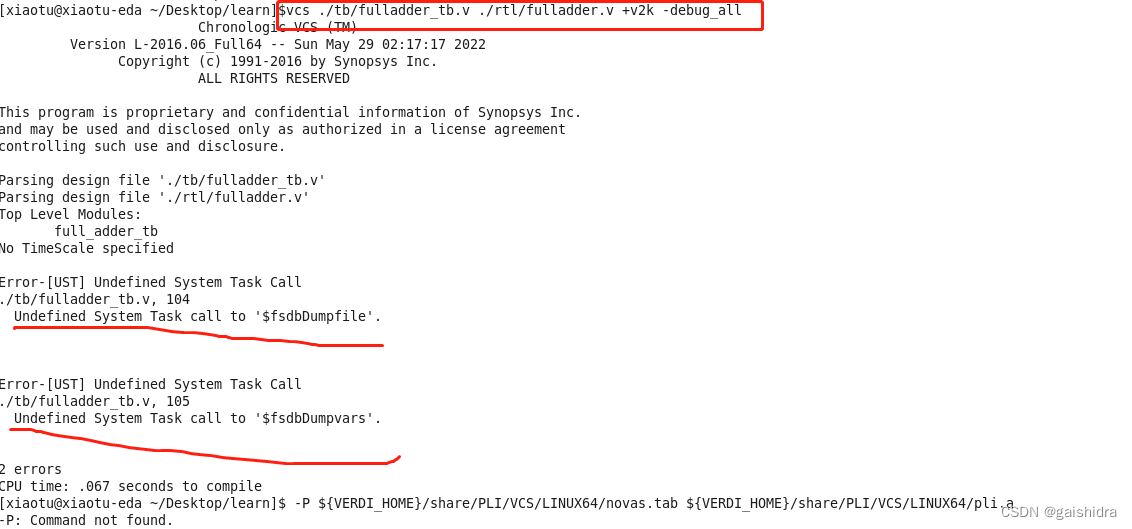

上图可以看出，当我们在命令行中输入

VCS ./tb/fulladder_tb.v ./rtl/fulladder.v  +v2k -debug_all

会报出如标题的错误；
这时候的解决办法是在命令行中加上这句代码：
-P ${VERDI_HOME}/share/PLI/VCS/LINUX64/novas.tab ${VERDI_HOME}/share/PLI/VCS/LINUX64/pli.a
在这里插入图片描述
