交通灯控制系统
目的:设计一个十字路口的交通灯控制系统,四组灯(红黄绿)对应十字路口的四个方向,用两位的数码管显示剩余的时间。
一、生成.hex文件

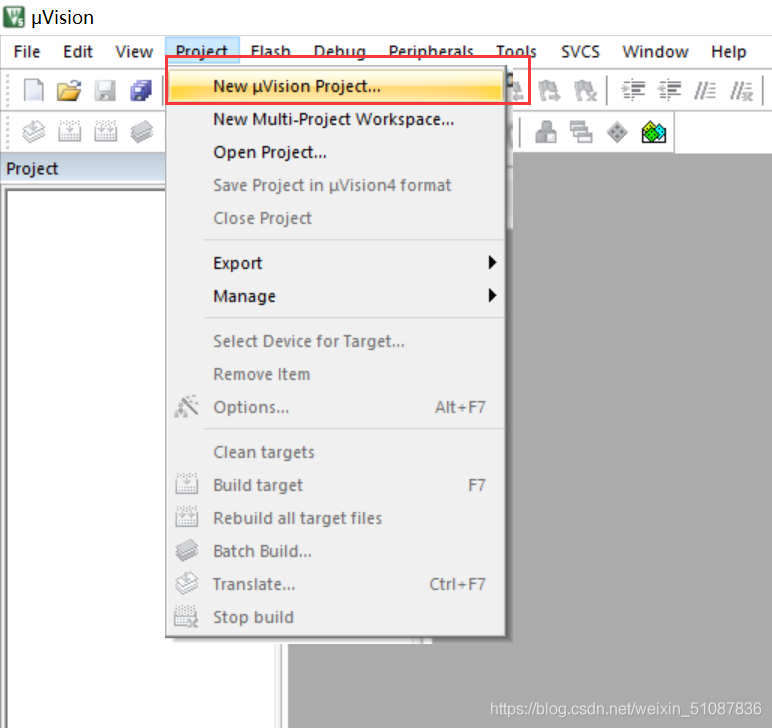

1、打开keil5软件,新建工程
2、芯片选择“AT89C51”,点击“OK”进入下一步
3、新建程序文件,输入代码
代码如下
#include "reg51.h"
sbit hr=P1^0;
sbit hy=P1^1;
sbit hg=P1^2;
sbit sr=P1^3;
sbit sy=P1^4;
sbit sg=P1^5;
sbit h1=P2^0;
sbit h2=P2^1;
sbit s1=P2^2;
sbit s2=P2^3;
int count=0;
int time=0;
int num[10]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90};
void delay(int t)
{
int x,y;
for(x=0;x<t;x++)
{
for(y=0;y<100;y++);
}
}
void main()
{
P1=0xff;
hg=0;sr=0;P2=0x00;
TMOD=0x01;
TL0=0x3C;TH0=0xB0;
ET0=1;EA=1;TR0=1;
while(1)
{
if(time<30)
{
h1=1;P0=num[((30-time)/10)];delay(10);h1=0;
h2=1;P0=num[((30-time)%10)];delay(10);h2=0;
s1=1;P0=num[((33-time)/10)];delay(10);s1=0;
s2=1;P0=num[((33-time)%10)];delay(10);s2=0;
}
else if(time<33)
{
h1=1;P0=num[((33-time)/10)];delay(10);h1=0;
h2=1;P0=num[((33-time)%10)];delay(10);h2=0;
s1=1;P0=num[((33-time)/10)];delay(10);s1=0;
s2=1;P0=num[((33-time)%10)];delay(10);s2=0;
}
else if(time<63)
{
h1=1;P0=num[((66-time)/10)];delay(10);h1=0;
h2=1;P0=num[((66-time)%10)];delay(10);h2=0;
s1=1;P0=num[((63-time)/10)];delay(10);s1=0;
s2=1;P0=num[((63-time)%10)];delay(10);s2=0;
}
else if(time<66)
{
h1=1;P0=num[((66-time)/10)];delay(10);h1=0;
h2=1;P0=num[((66-time)%10)];delay(10);h2=0;
s1=1;P0=num[((66-time)/10)];delay(10);s1=0;
s2=1;P0=num[((66-time)%10)];delay(10);s2=0;
}
}
}
void timer() interrupt 1
{
TH0=0x3C;
TL0=0xB0;
count=count+1;
if(count==20)
{
count=0;
time=time+1;
if(time==30)
{
P1=0xff;hy=0;sr=0;
}
else if(time==33)
{
P1=0xff;hr=0;sg=0;
}
else if(time==63)
{
P1=0xff;hr=0;sy=0;
}
else if(time==66)
{
time=0;
P1=0xff;hg=0;sr=0;
}
}
}

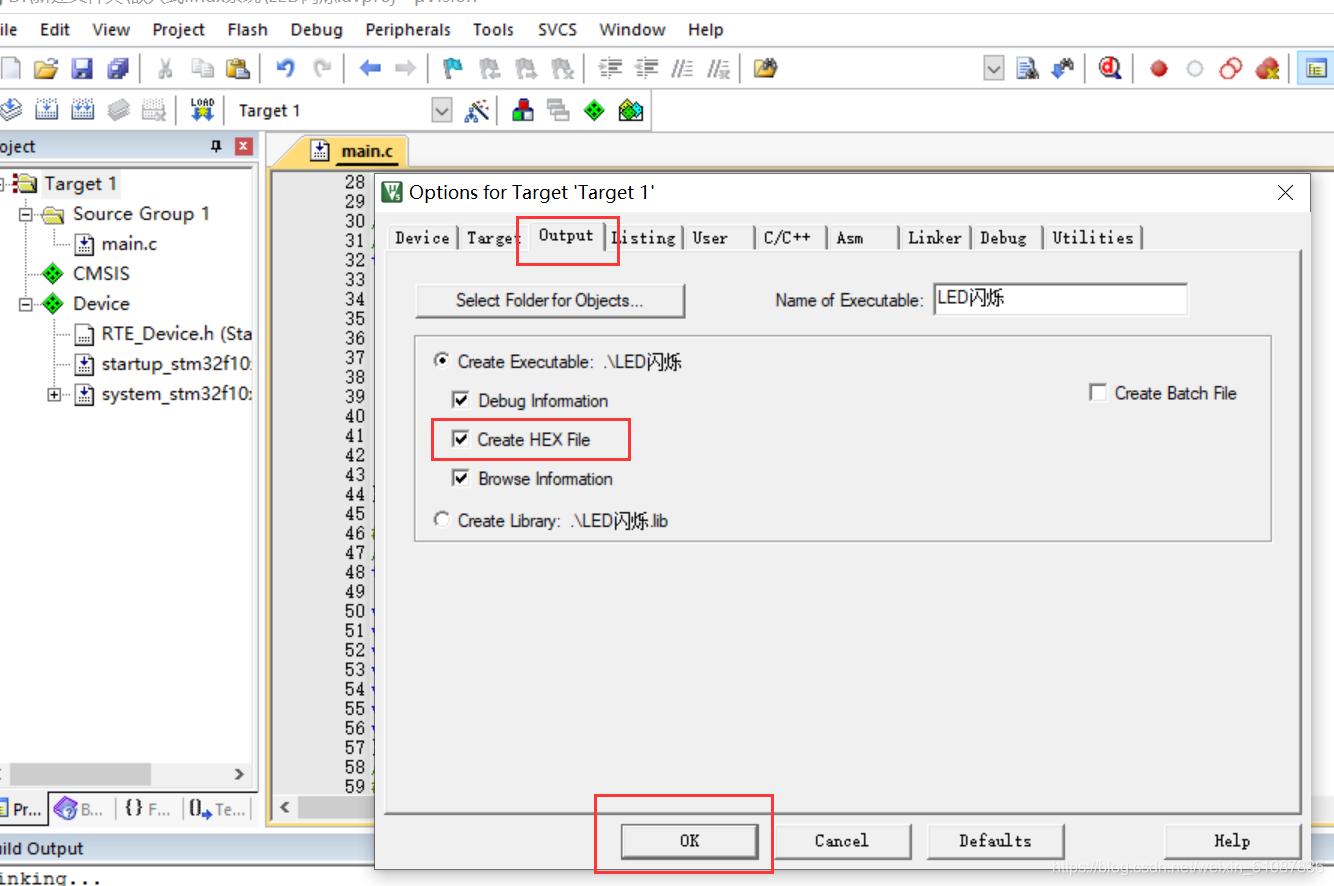

4、设置参数,选中“Output”,勾选“Creat HEX File”,点击“OK”退出界面(为了生成.hex文件)

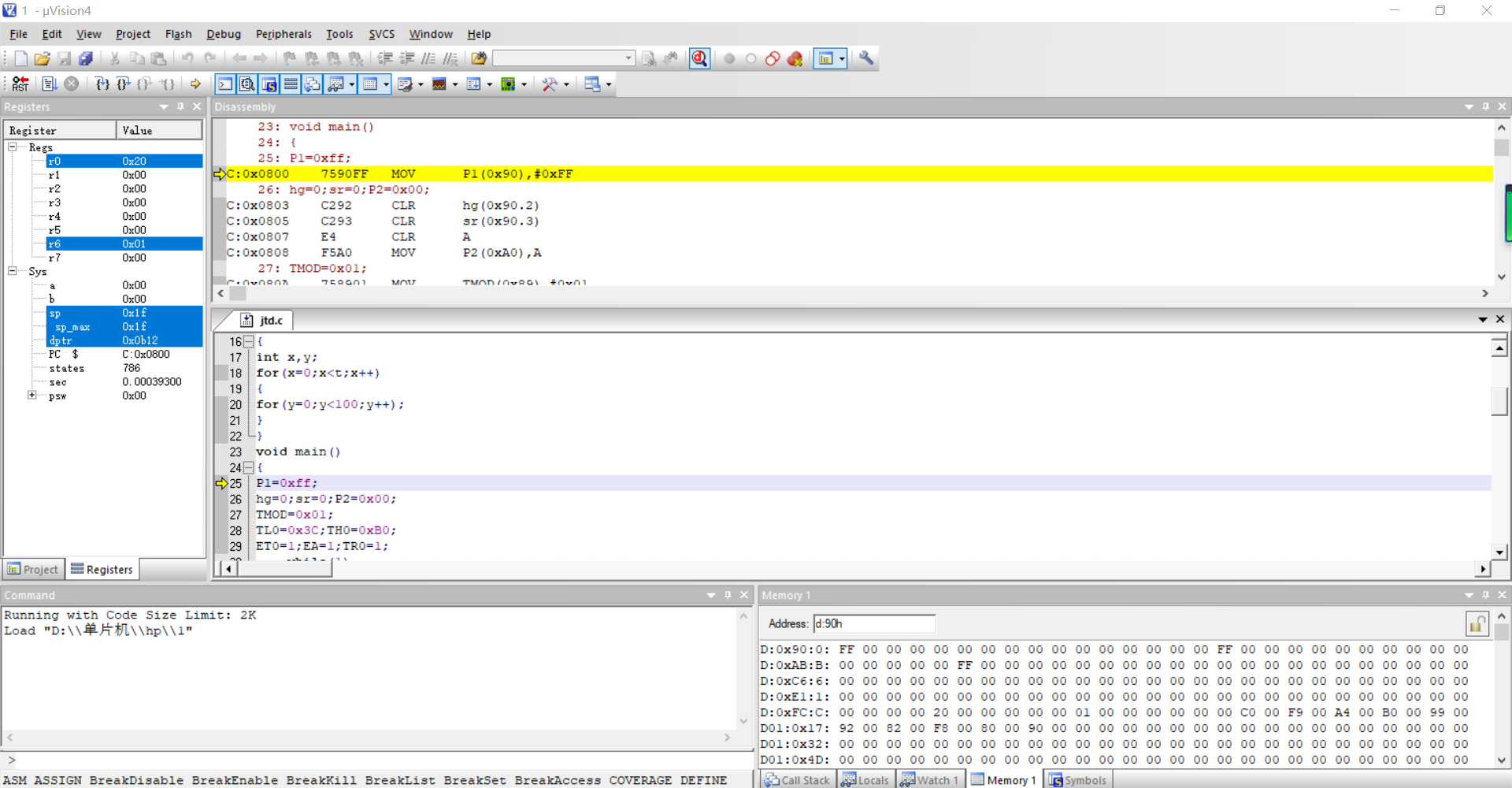

5、编译程序

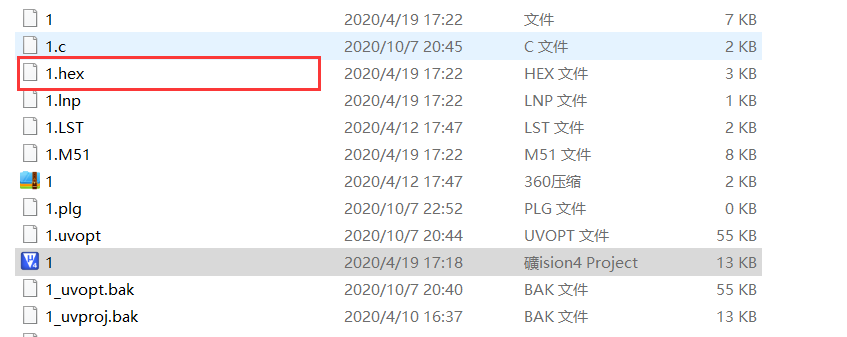

6、生成.hex文件
二、在Proteus中进行仿真
1、Proteus新建工程步骤

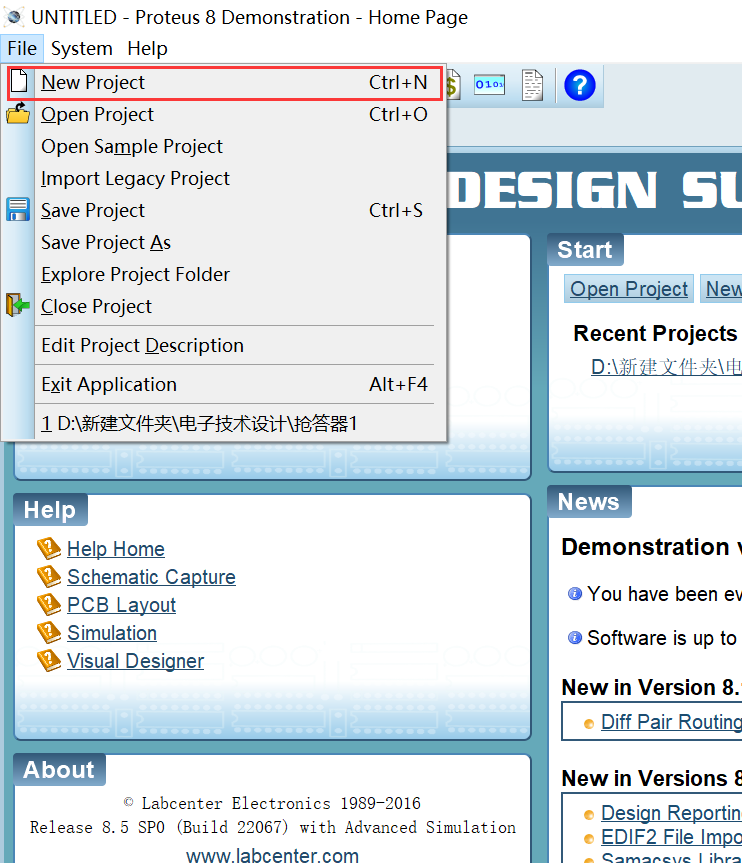

(1)、点击“File”,选择新建工程

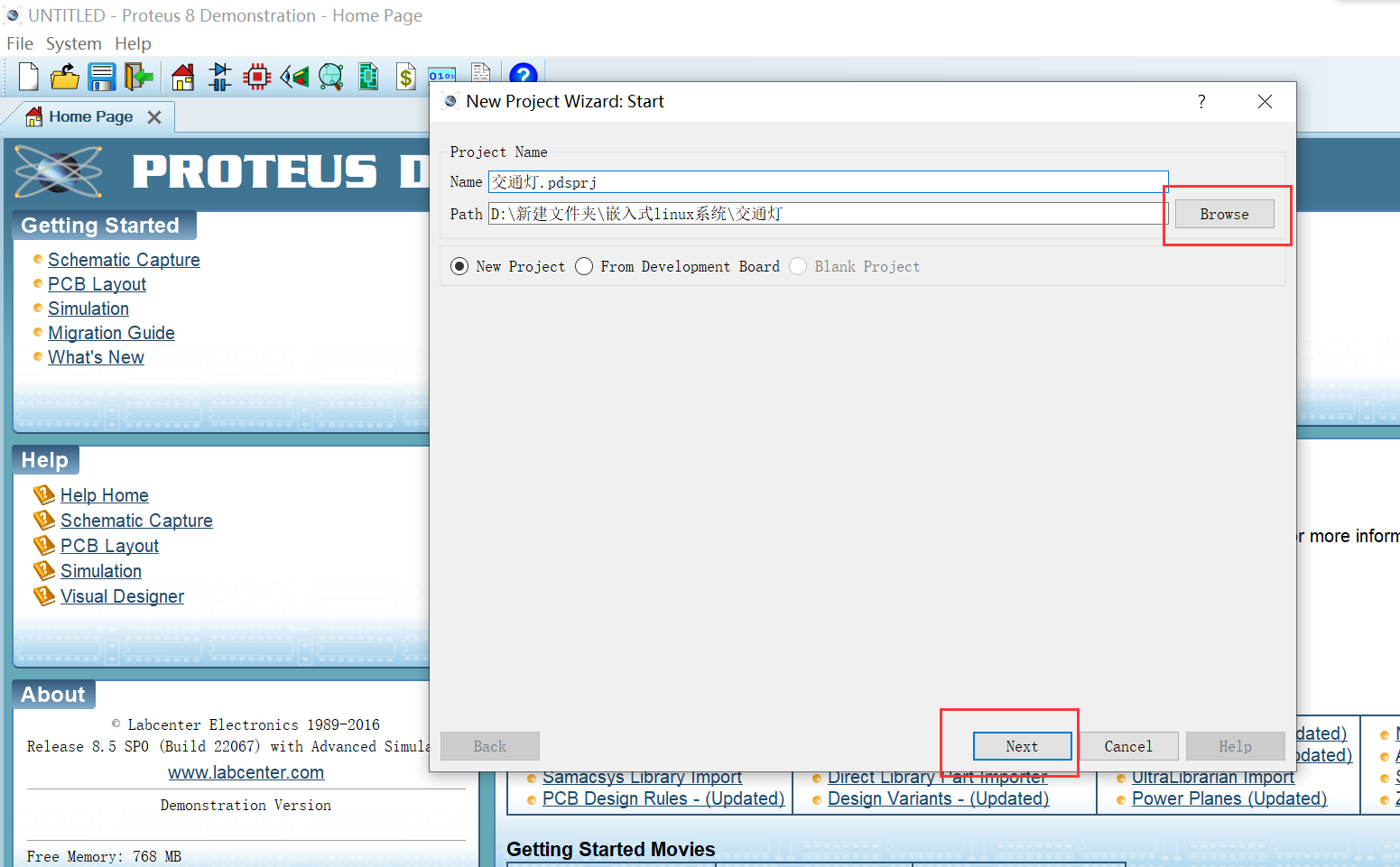

(2)、选择保存路径并命名

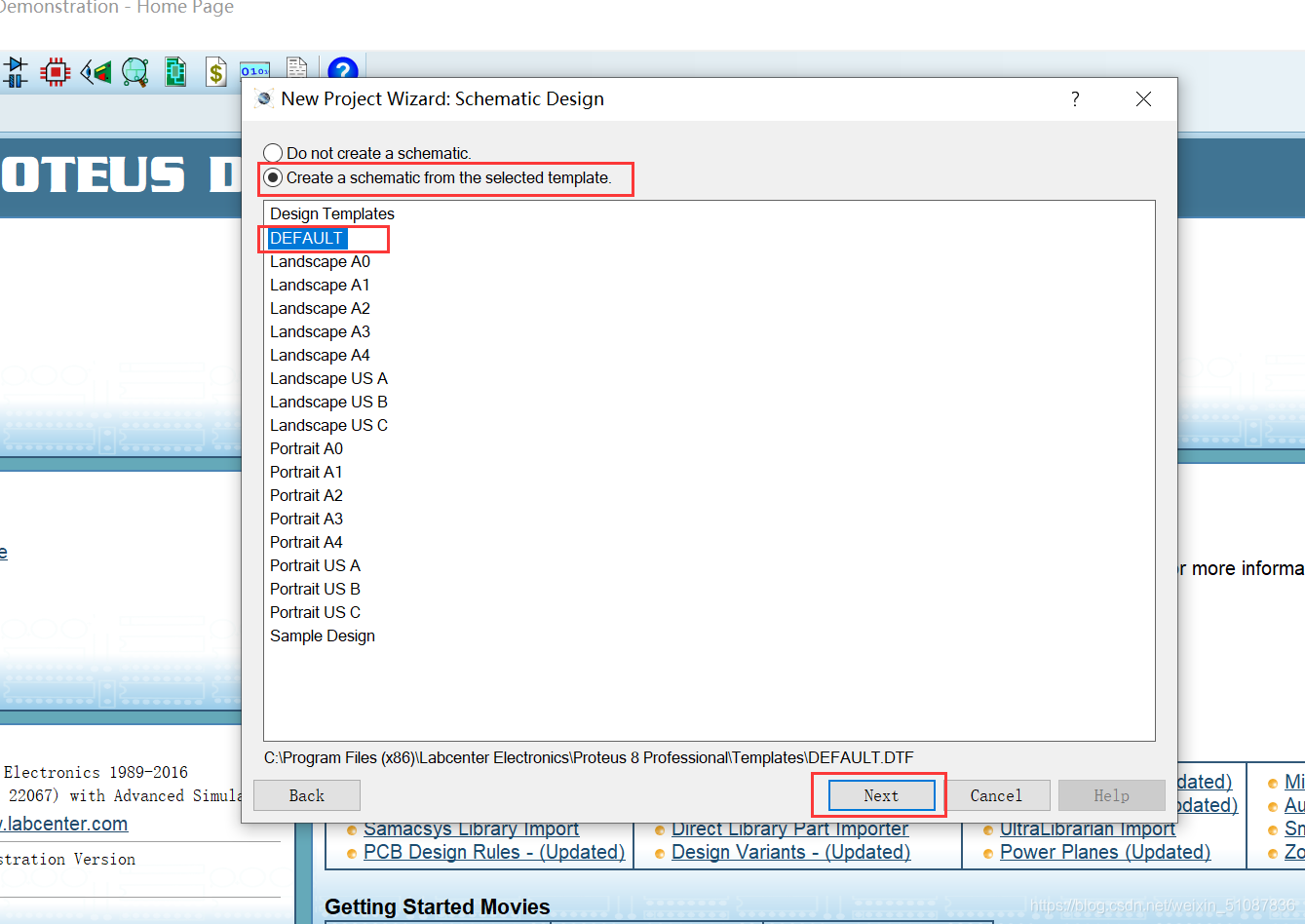

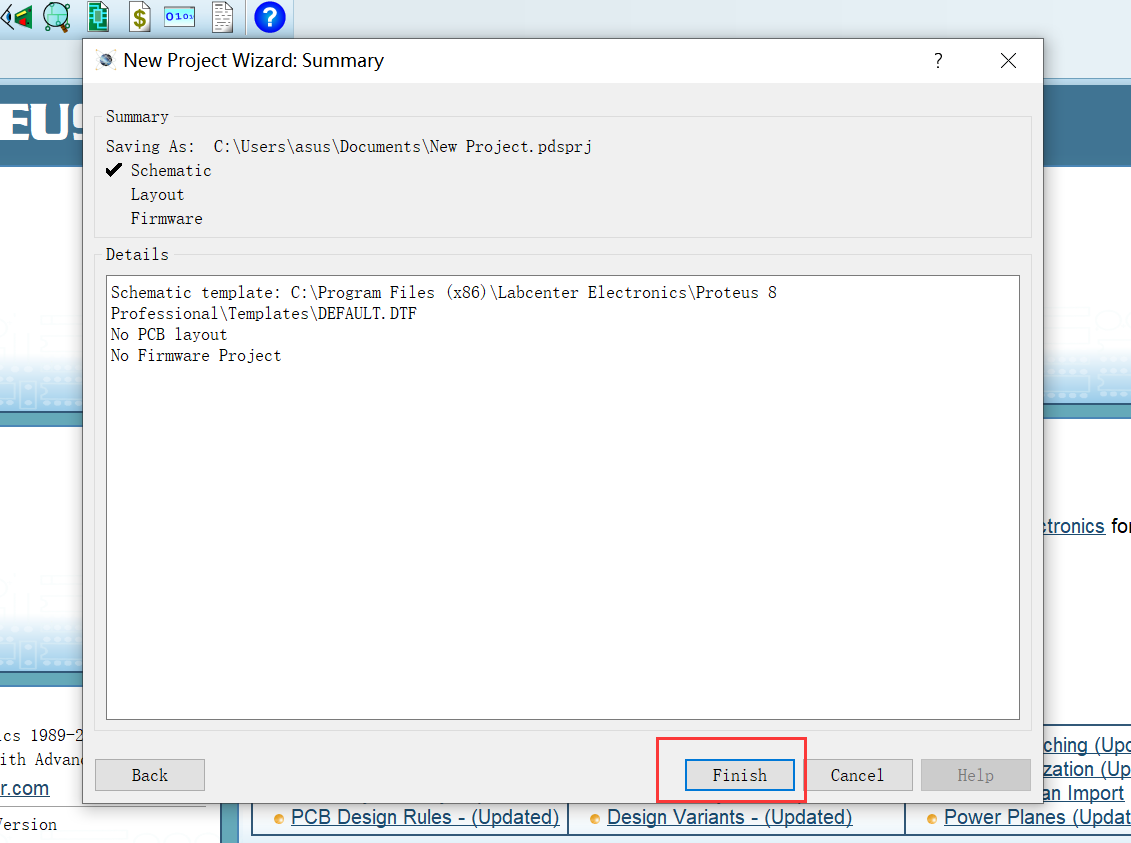

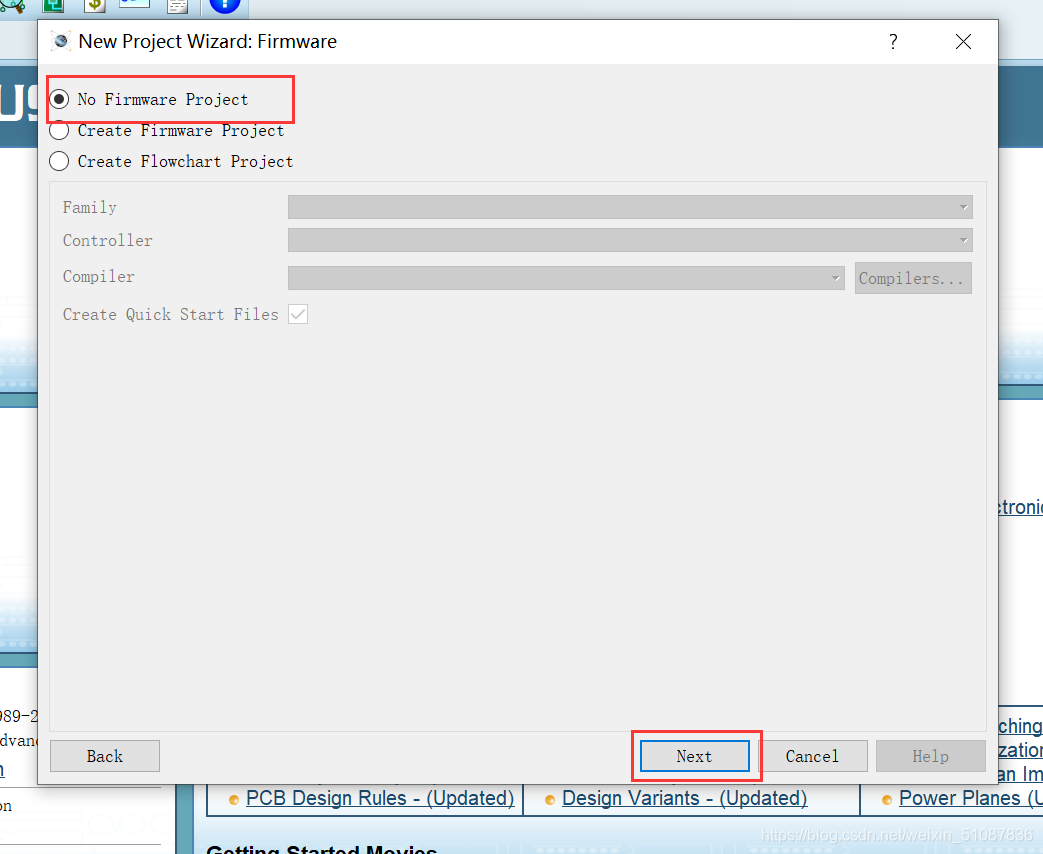

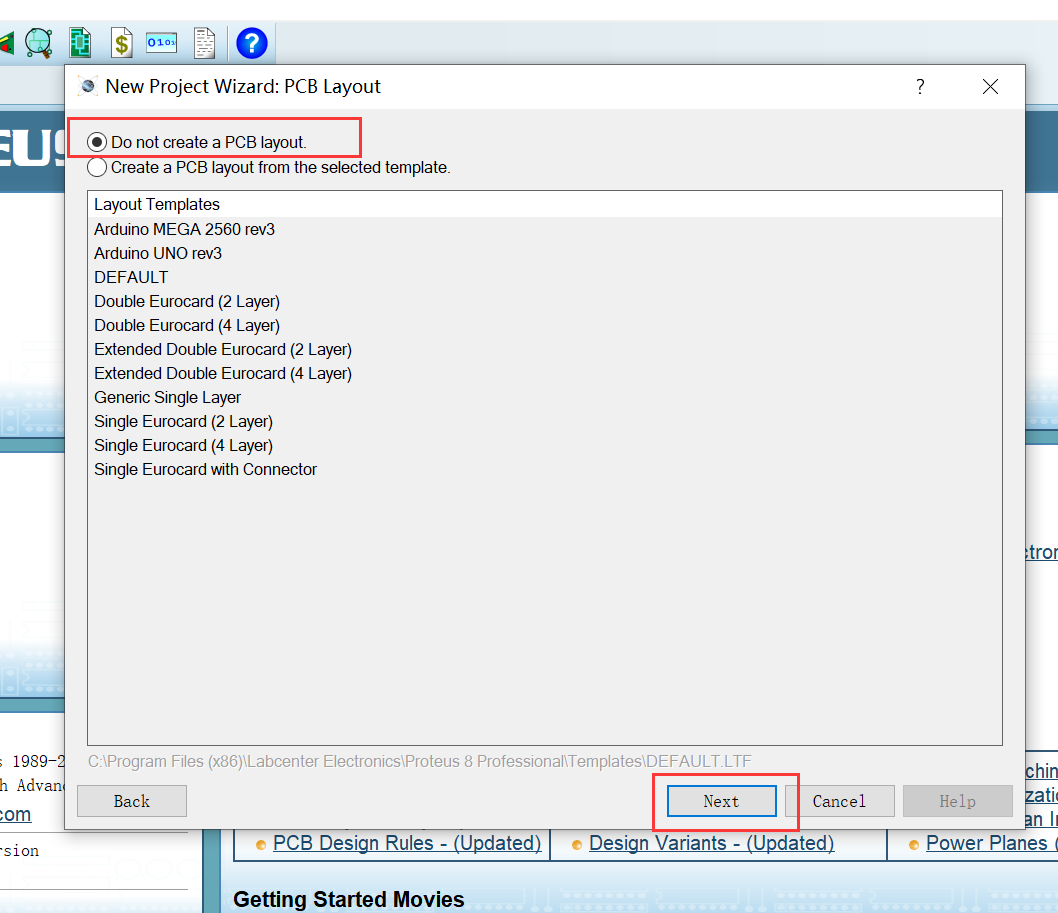

(3)、依次作如下设置


至此,工程建立完成。
2、交通灯仿真测试

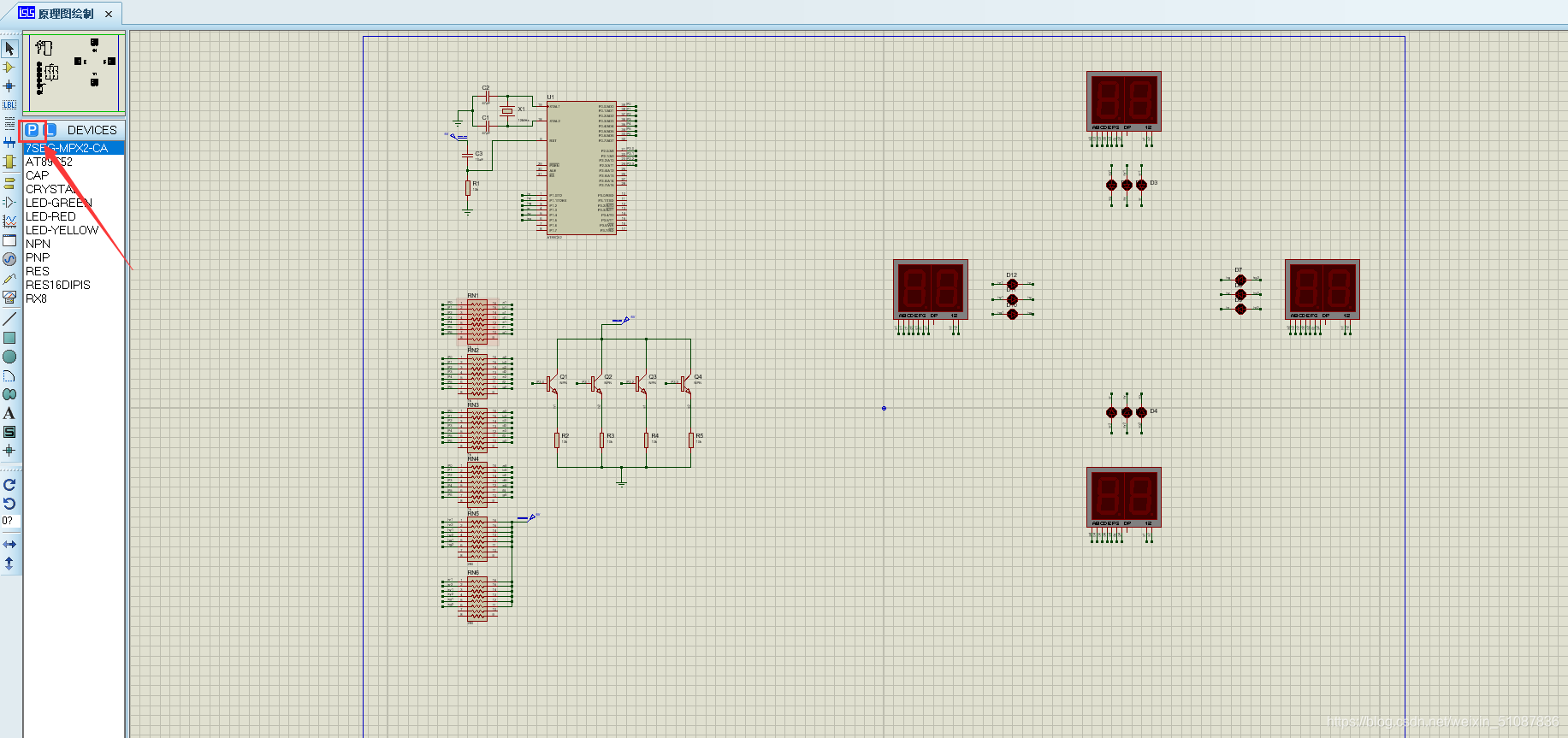

(1)、选择所需元件并连接好电路图
(点击P添加电路元件)

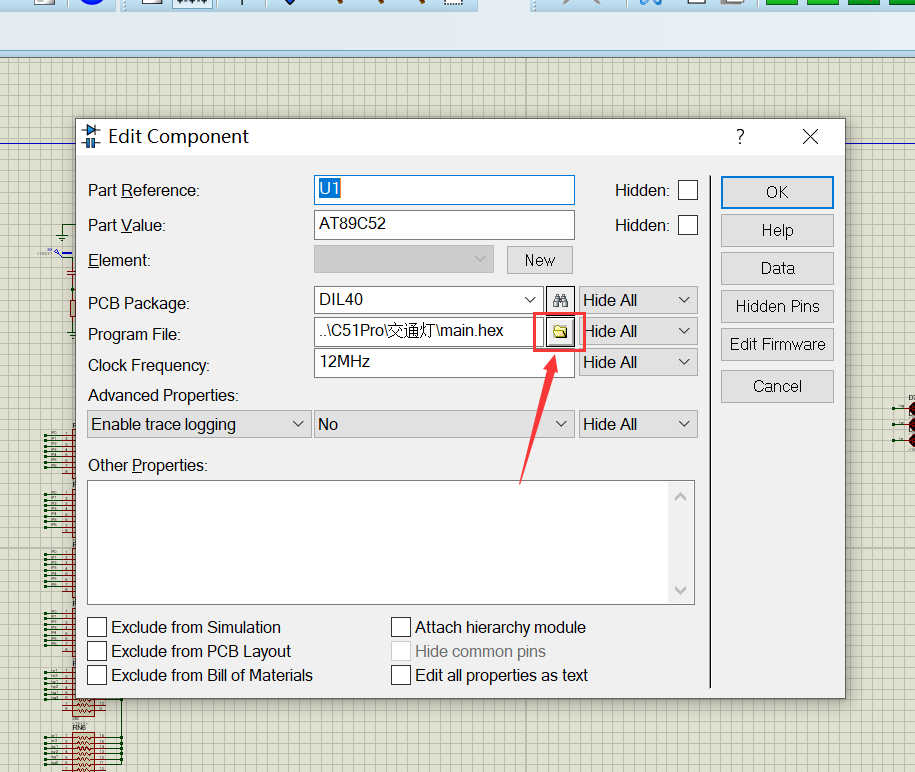

(2)、双击51单片机,点击下图红框处,添加步骤1中的.hex文件到单片机

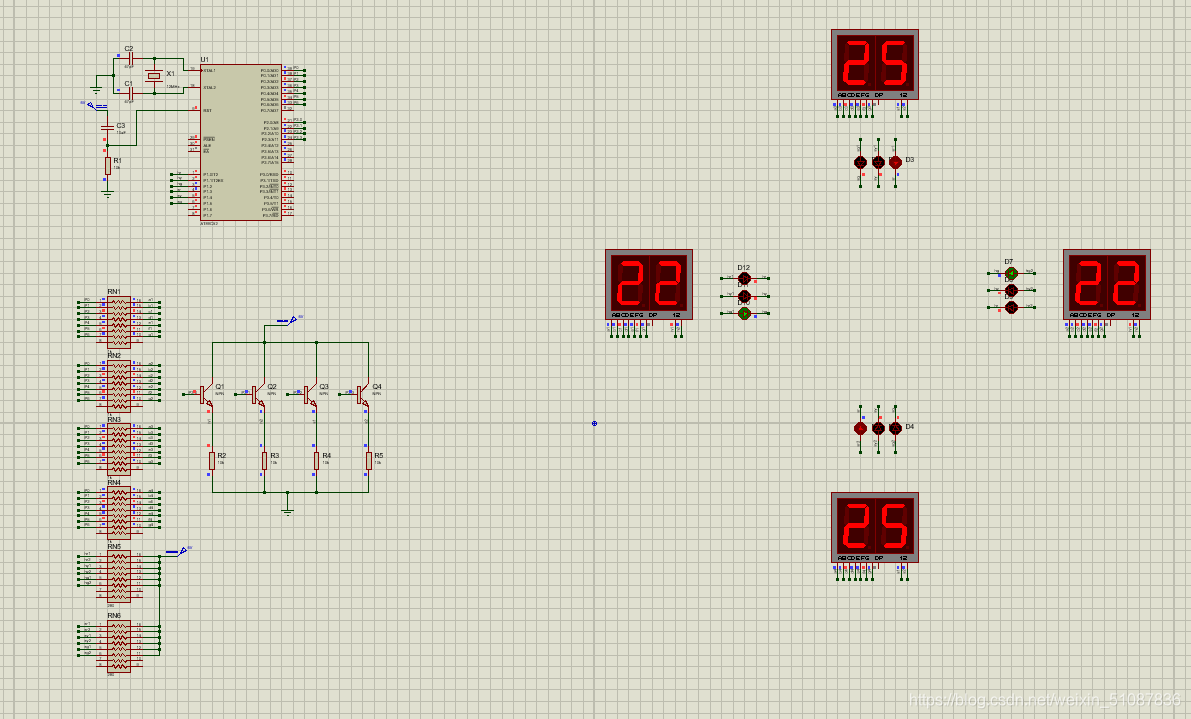

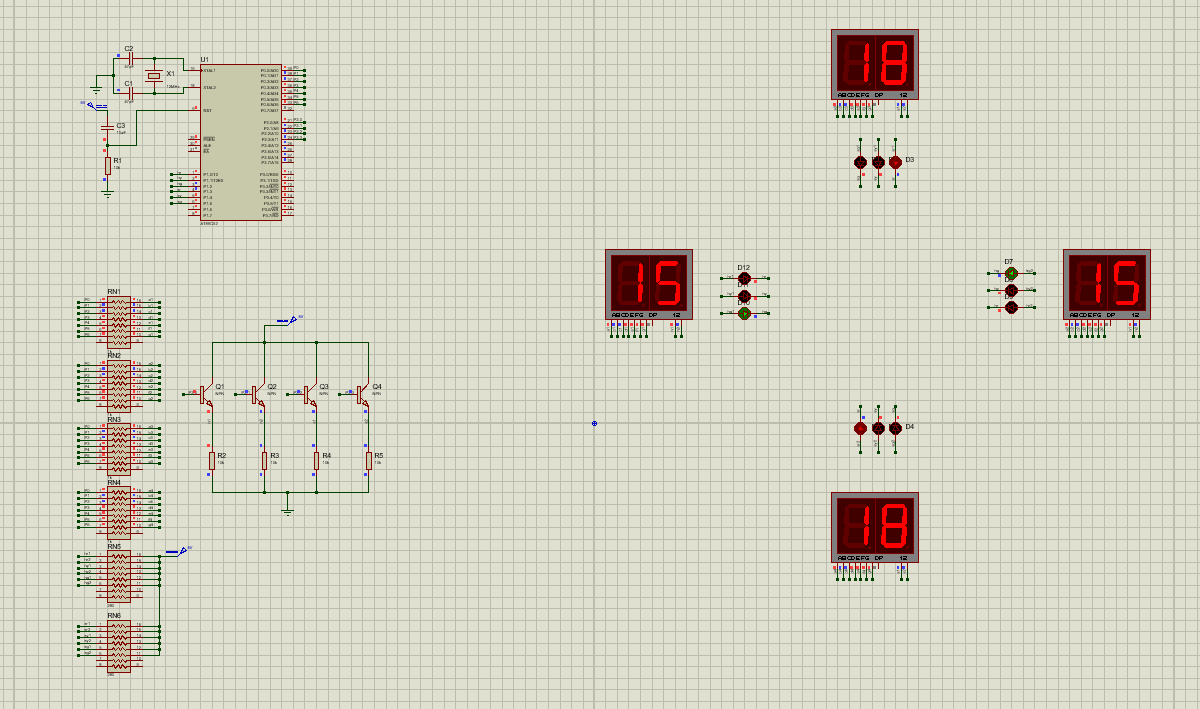

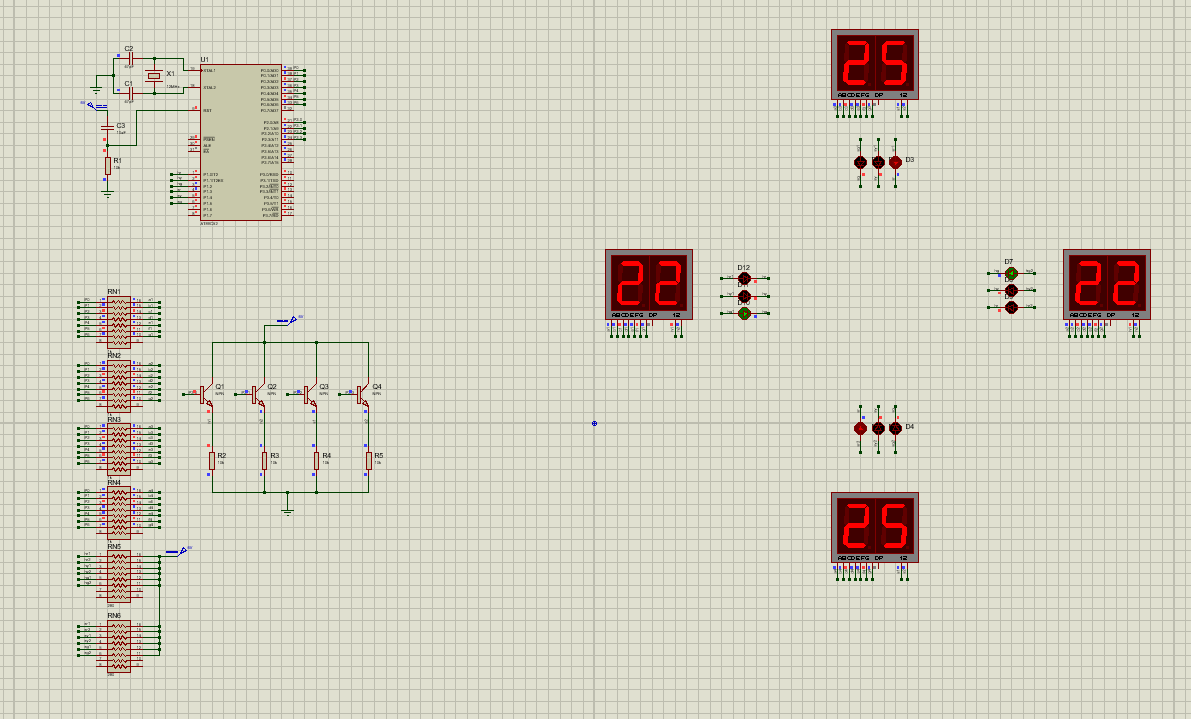

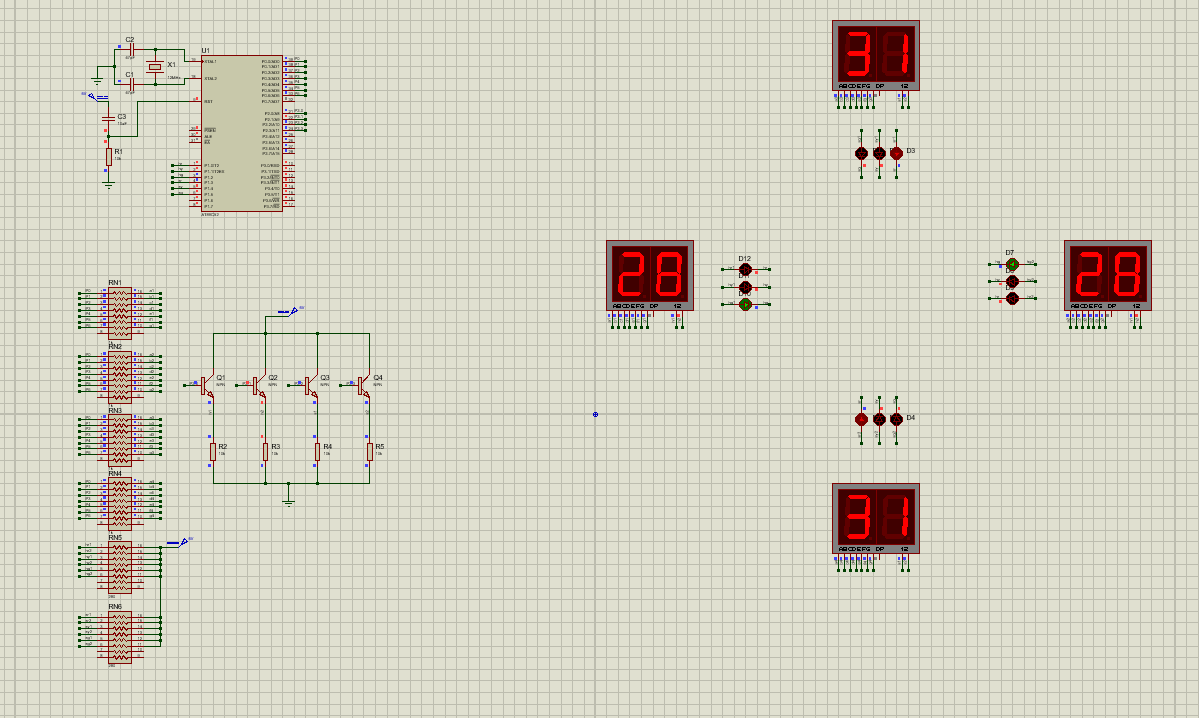

(3)、运行电路,进行仿真测试,仿真结果如下
