比较器

比较器

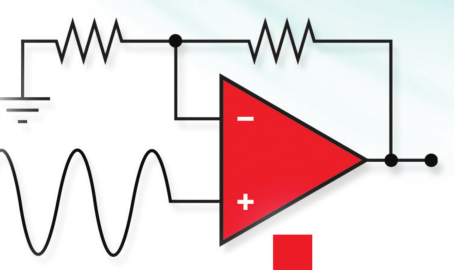

比较器：顾名思义，做比较的。比较两个电压，然后输出高低电平。

01

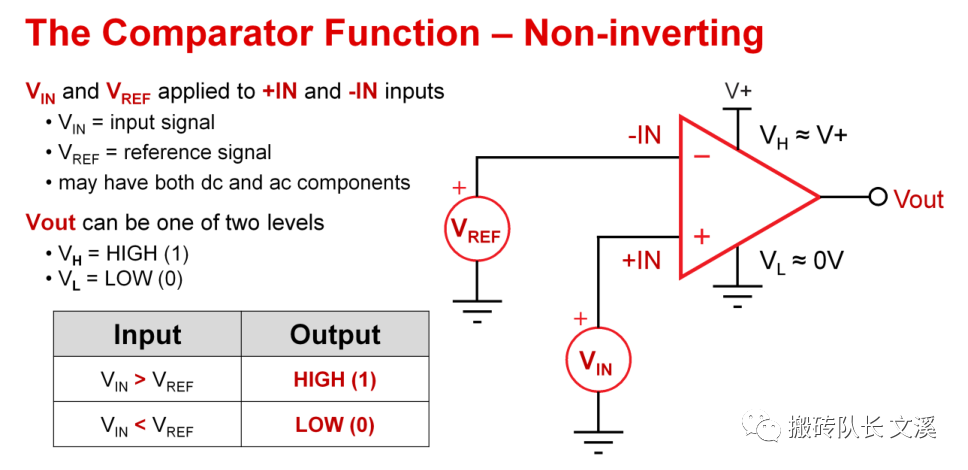

不带反相的比较器


当Vin>Vref,输出高电平,当Vin<Vref,输出低电平.

02

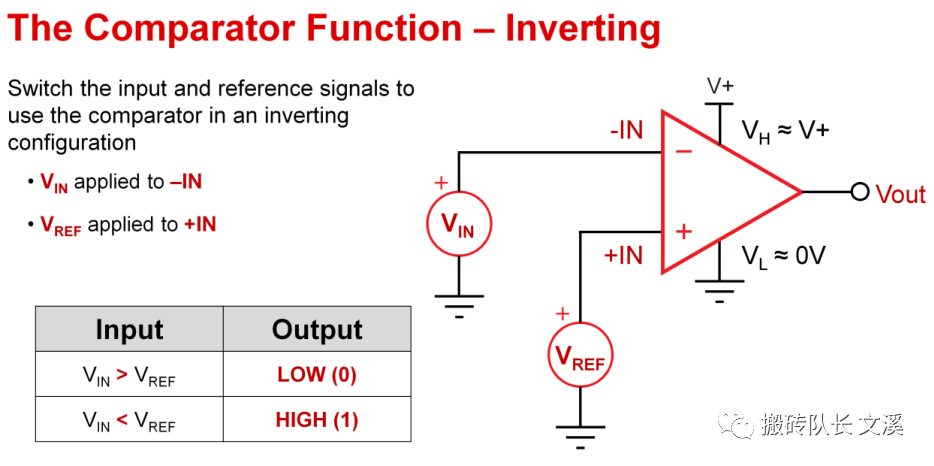

带反相的比较器


当Vin>Vref,输出低电平,当Vin<Vref,输出高电平.

03

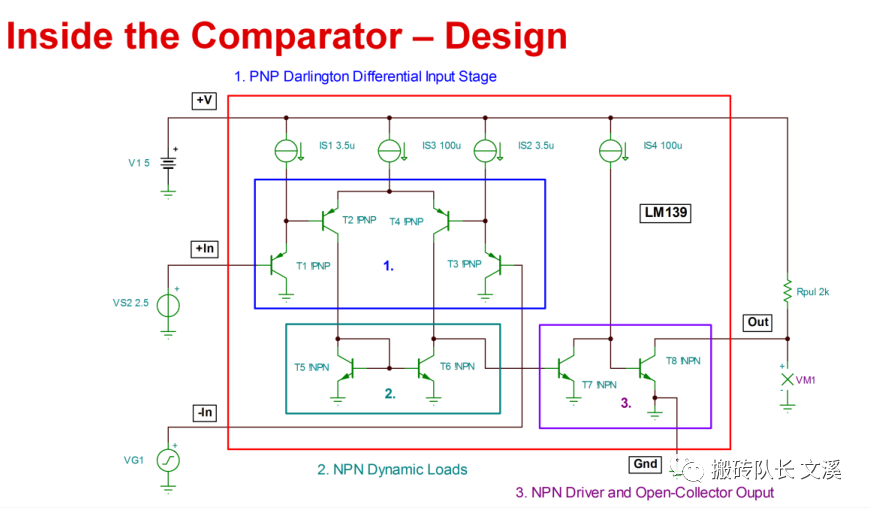

LM139比较器简化后的内部架构


蓝色框：PNP差分放大器。每一边差分级使用达林顿 PNP 晶体管。使用达林顿连接晶体管增加输入阻抗，降低输入偏置电流，并允许共模输入电压扩展降至零伏。这个阶段的每个晶体管都有一个在发射极电路中设置的电流源发射极电流。

绿色框：差动晶体管的集电极输入级连接到NPN晶体管的作用作为动态负载。

紫色框：动态负载级的输出为耦合到 NPN 驱动器和集电极开路输出阶段。

在比较器的正常工作期间，差分输入信号 [+IN – (-IN)] 被放大输入差分放大器的电压增益。这个差分级的输出是在T6 用于打开或关闭输出级取决于输入极性。

04

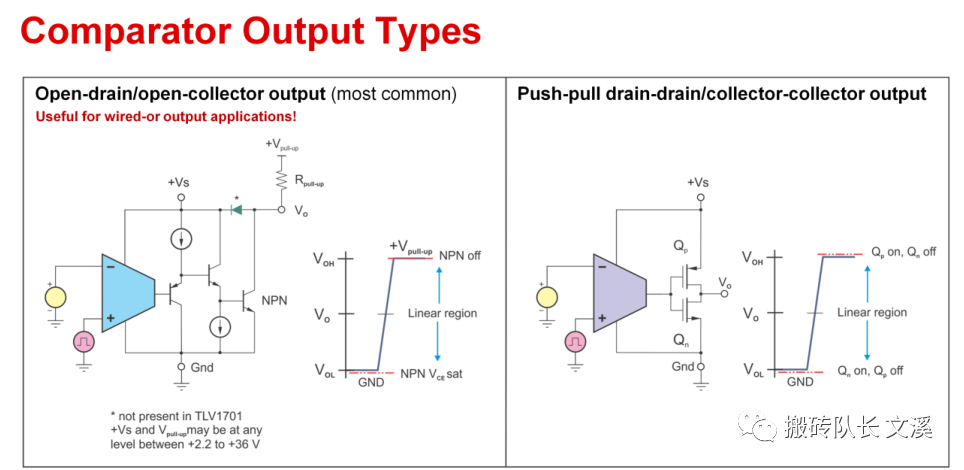

比较器输出类型


比较器输出类型有Open Drain和Push Pull，这里就不多讲解了，如果不太清楚可以去看我之前写的文章。

睡前问题

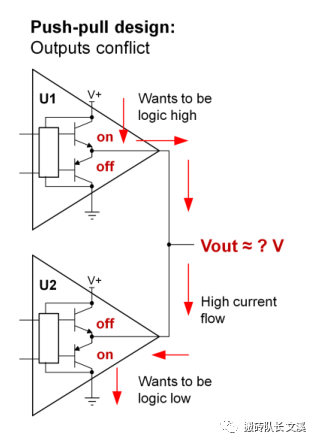

下面图片的输出是？


参考资料：Ti comparators-introduction-to-comparator-functions-presentation-quiz.pdf
