Hyperion高光谱数据——影像获取+预处理

最近在用Hyperion做植被分类，利用高光谱的优势，应该能得到比Landsat精度更高的结果。按照以下几项对数据准备工作总结：

• Hyperion数据的免费下载
• 影像预处理的必要性
• 利用ENVI补丁Workshop进行处理——对出现的bug进行修改
• 最小噪声变换（MNF）改进锯齿现象

Firstly–Download the Image

主要在美国地质勘探局（United States Geological Survey）官网上下载最新的免费数据，包括Landsat系列、Modis系列等，网址是http://earthexplorer.usgs.gov/。
百度经验中详细介绍了操作。http://jingyan.baidu.com/article/a3f121e4e75626fc9152bb71.html
主要遇到过的问题就是JAVA插件，在360浏览器，Edge，IE上经常崩溃，换到火狐后没什么问题。

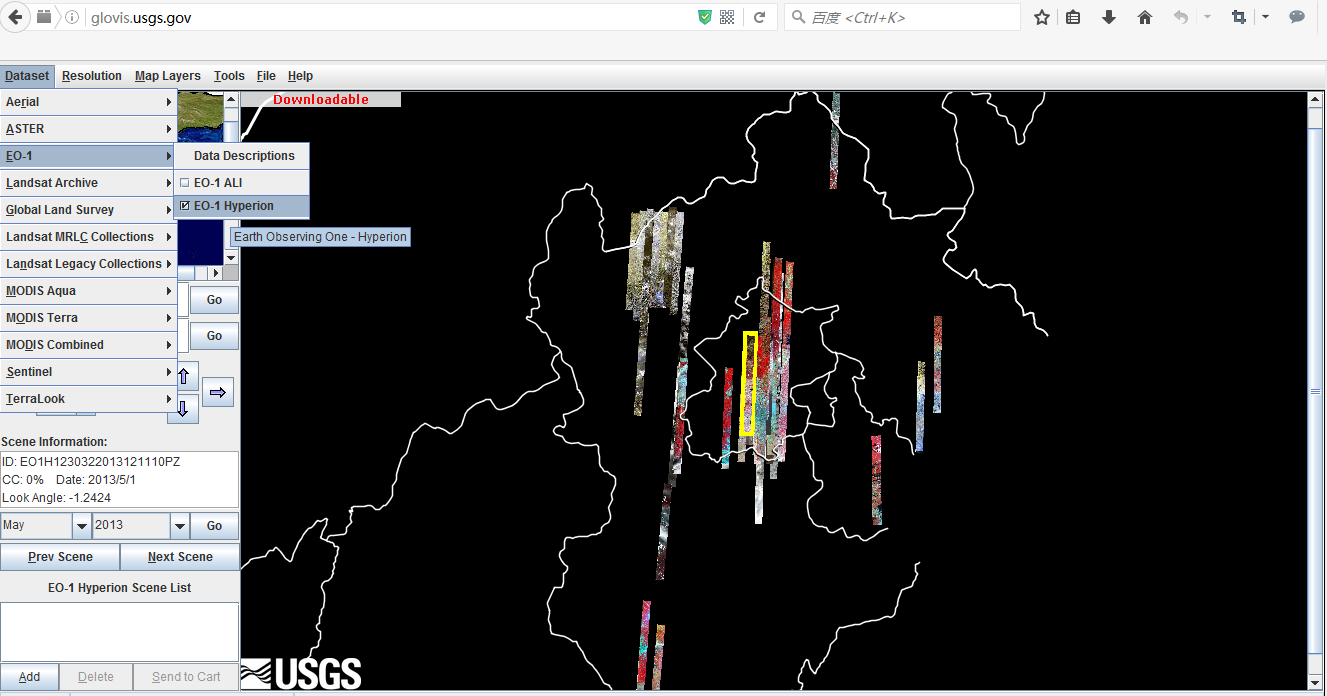

在Dataset中选择EO-1卫星的Hyperion；Resolution选择1000m；MapLayer中选择Admin Boundaries；在鹰眼视图中大致选择研究区位置（北京为例），或者直接输GPS。
Hyperion覆盖7.5km*180km宽的细长条带，对较大面积研究区覆盖起来比较尴尬。获取EO-1 Hyperion数据并不容易，每景数据2000美金，此数据需要编程订购,时间较长，所以现有的数据也就没几景（图示的北京周边地理范围内，2015年3景、2014年4景、2013年2景、2012年1景、2011年5景），时间段选择上也没有Landsat那么丰富。所以说我们现在看到的都是别人花钱买完公开的数据吧···
本次以2004年5月20号影像为例（ID: EO1H1230322004141110KZ）。

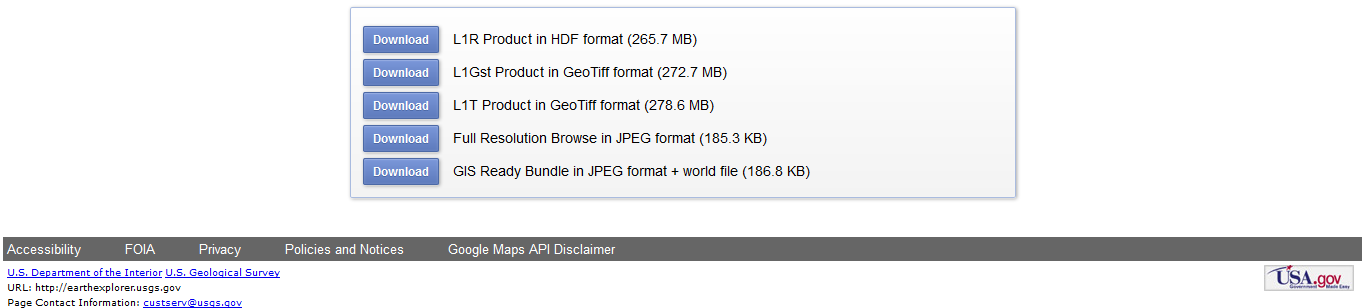

选择影像级别为L1R，未经过几何校正的，其坏带，条纹均在同一列，后续的预处理更方便。

Secondly–Important Preprocessing

预处理是遥感的一个重要环节，下载到的影像为了存储方便，一般都是按特定字节数（例如TM为8bit，OLI为16bit，Hyperion为16bit）。每个像元数值是压缩到bit级别后的大小（16bit下：-32767~+32767），不代表仪器测量出来辐照度/反射率的大小，如果仅拿影像当作观看，目视解译，则不必进行预处理校正；但是当作植被分类，参数反演等，需要用其物理真实意义的情况下，没有经过预处理（主要为辐射定标与大气校正）的影像，不是好的选择。以下引用来说明大气校正什么时候需要做：

“图像是否需要进行大气纠正，取决于图像的质量和其应用。如果图像的空间分布均匀，大气的影响是一致的,若只是用单时相的数据进行分类，或者根据相关矩阵判断地物的分离性，那么就没必要进行大气纠正。相反，如果图像的空间分布不均匀，如部分区域有薄雾出现，这时有必要进行大气纠正，如果想对不同时相的图像进行比较，或者进行图像与样地测量光谱或数据库光谱比较，那么大气纠正是十分必要的。”——谭炳香, 李增元, 陈尔学,等. EO-1 Hyperion高光谱数据的预处理[J]. 遥感信息, 2005, 2005(6):36-41.

Hyperion数据是以推扫方式用2套仪器分别获取VNIR和SWIR的数据，（一共4套敏感元件收集信号），L1产品有242个波段，1～70为可见近红外波段(VNIR)，71～242为短波红外波段(SWIR)，其中198个波段经过辐射定标处理，定标的波段分别为VNIR8～57，SWIR77～224。由于VNIR56～57与SWIR77～78的重叠，实际上只有196个独立的波段。没有定标的波段置为0值。VNIR的最大辐射为750W/m2/sr/μm,SWIR的为350W/m2/sr/μm。因此，产品生成时，采用了扩大因子,VNIR和SWIR的因子系数分别为40和80。
Hyperion L1产品从L0数据经过一系列处理生成,包括斑点去除、回波纠正、背景去除、辐射纠正、坏像元恢复以及图像质量检查等过程。一旦L1数据集生成，应该不再有坏像元或条纹等误差存在。但是，实际上不正常的像元仍然存在，在进行图像应用之前,必须将不正常的像元识别出来并加以纠正。
打开影像，可见1-7波段均为0值；8-9波段打开后，其中1、6、68、144列明显不正常，为坏带。

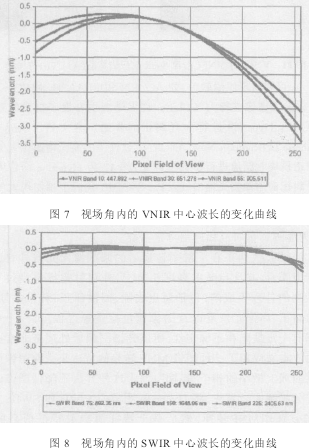

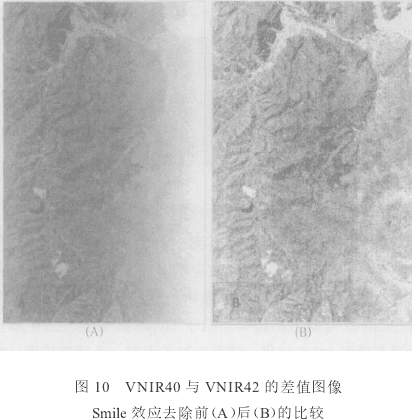

再从之前引用的论文中的两张图来看Smile效应。

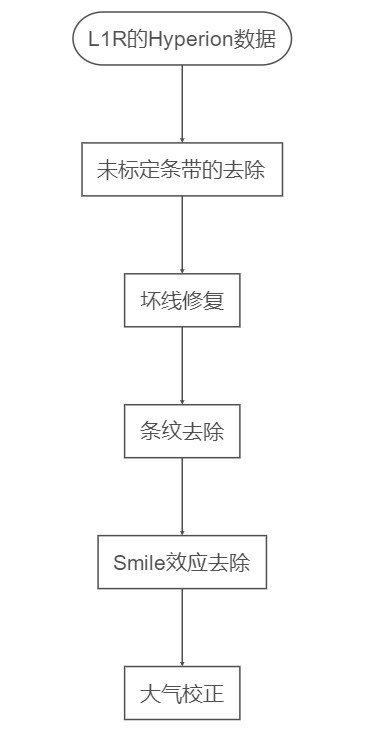

因此可见，对Hyperion数据的预处理包括了：

Thirdly–Preprocessing Parts

此处主要参考的是“ENVI-IDL中国官方微博”的《ENVI下Hyperion高光谱数据预处理补丁Workshop及操作》（以下简称为”微博W”）一文。
其步骤介绍详细，功能完整，但是在亲测中出现了一些小问题，特在此进行补充，并对txt文件进行解释，方便大家理解参数的意义。

• 打开L1R文件的问题

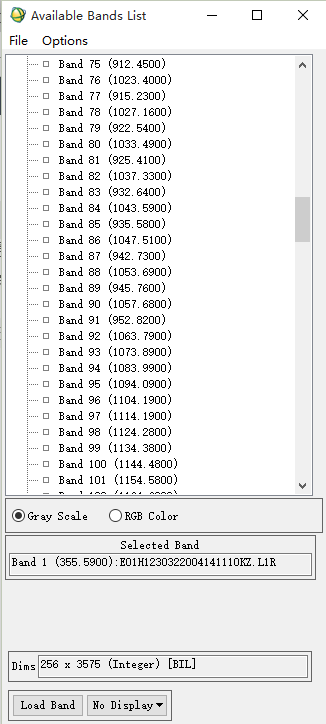

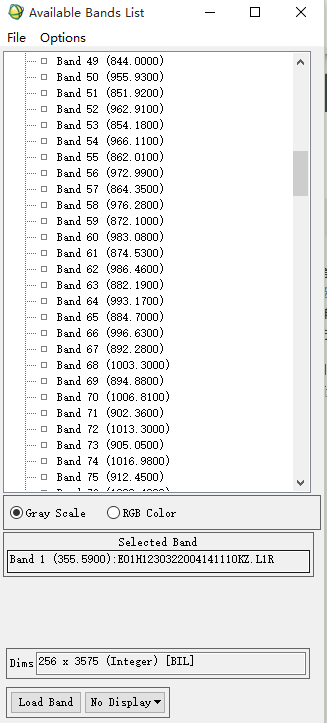

  问题描述：按照“微博W”的操作，从ENVI classic界面通过EO-1文件打开，波段出现乱序。由于补丁Workshop在classic中操作，经过“File → Open External File → EO1→ HDF，选择*.L1R文件打开“后，Band50-91的波长顺序完全不安大小排列：

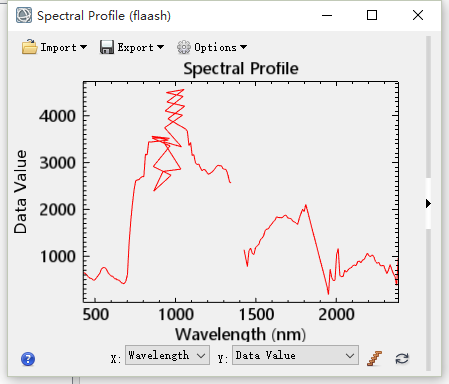

  若继续进行操作，则最后光谱曲线出现如下错乱，逼死强迫症啊！

  后来还觉得调整波段顺序就可以了，但是仔细思考后续的条纹去除，坏线修复，应该都与波段顺序有关，特别是未标定波段的去除（删除1-7、58-76、255-242），必须在第一步读入文件的时候按照VNIR+SWIR的顺序排列。

• 问题解决

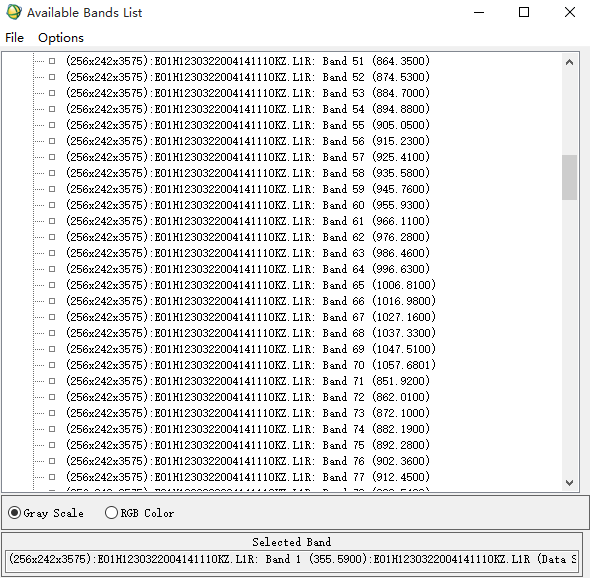

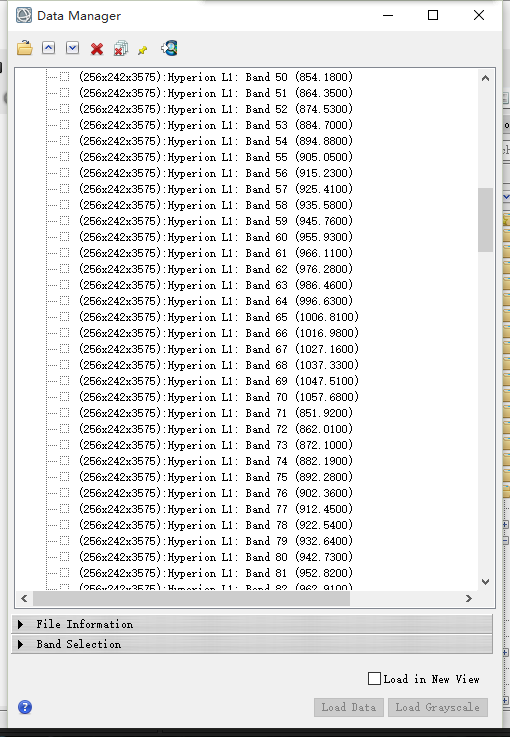

  发现在ENVI5.3中按照”File → Open As→ EO1→ HDF4“顺序打开，顺序完全正常：

  1-70是VNIR，之后的是SWIR，太清爽了，于是猜想是L1R文件的锅，打算从ENVI5.3中另存出一个文件来，放到classic里。但谁料保存速度极慢，难忍，重新试着在classic里直接打开L1R文件。

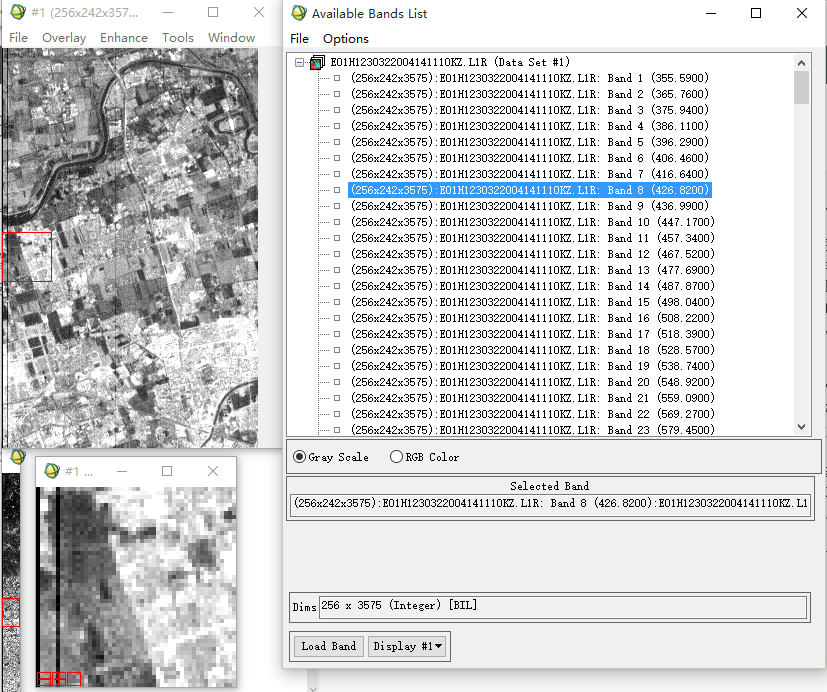

  这次直接按照”File → Open Image File”选择“EO1H1230322004141110KZ.L1R”，弹出两个窗口，选中名称点OK，然后选择BIL格式即可：

  于是顺序就对了，就是这么简单！！【之前做这么多白白浪费时间沮丧脸@X@】


接着就没什么问题了，对与Workshop用到的“Ancillary Data”这个神奇的文件夹，大家可能比较困惑，其实内容很简单，并且有一些可以改进的地方。

• 关于Ancillary Data

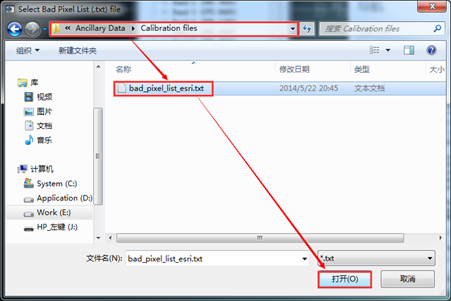

  根据”微博W”，第一步要做的是“条纹修复及坏线去除”，用到了

  这个TXT文件。打开第一列明显是波段号（因此顺序很重要），第二列是坏条带的列号。

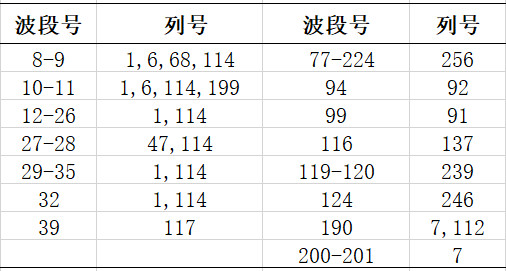

  但是“bad_pixel_list_esri.txt”中有些波段的坏带没有，而且77-224的256号都重复了，这个esri的文件看来不是良心货啊，参考**谭炳香《EO-1 Hyperion高光谱数据的预处理》**后，改进成更完整的文件。
  下载地址：http://download.csdn.net/detail/qq_24442579/9638693


PS：有个小疑惑就是29-35难道不包括32吗？论文内此处地方应该有误。

接着做未标定及水汽吸收严重波段剔除，用“Gain-offset files->Recal_242to179Band.txt"，其保留了波段

一共179个，而与**谭炳香《EO-1 Hyperion高光谱数据的预处理》**论文中的176不符，论文中认为123-125波段受水汽吸收影像大，几乎不包含地物信息，但是ENVI的FLAASH大气校正需要输入1380nm附近的水汽吸收段，来mask云层，特别是高空云，参考补丁中附带文件“Hyperion Data Processing Instructions.pdf”16页，因此保留123-125为好。

最后的FLAASH大气校正，在“Enter ASCII Filename containing spectral scale factors（gains）”时用的FLAASHfactor-179 FLAASH_Scale_Factors.txt文件，前50个数为400，后129为800，解决的就是VNIR与SWIR扩大因子不同的问题，完成绝对辐射值转换。

Lastly–MNF抑制锯齿现象

"反射率转换后的某些像元光谱具有连贯锯齿噪音,并且与亮度高度相关,另外辐射定标是经过了一系列的处理生成的,包括斑点去除、回波纠正、背景去除、辐射纠正、坏像元恢复以及图像质量检查等过程,每一个环节都有一定缺陷和不确定性,所以光谱图像后处理是非常必要的。本文应用了一种图像MNF转换的方法来去除图像中波谱曲线上微小的相干“抖动”,因为这种方法不降低图像的空间分辨率。”——谭炳香, 李增元, 陈尔学,等. EO-1 Hyperion高光谱数据的预处理[J]. 遥感信息, 2005, 2005(6):36-41.

179波段的文件需要按前50VNIR，后129SWIR分为两部分处理。注意后129波段中的第123、124、125不能参与处理，详解见下。

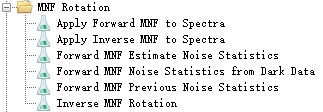

打开ENVI5.3，在Toolbox->Transform->MNF Rotation中可见

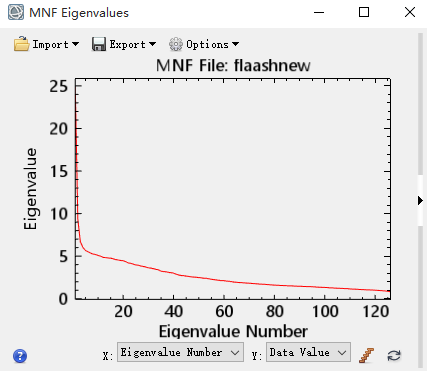

打开"Forward MNF Estimate Noise Statistics"，选择大气校正后的文件，用Spectral Subset选择179的前50波段（接着后129-3=126波段）；接着填写Noise-stats； MNF-Noise-stats； MNF输出文件。运行完毕后会弹出特征值分布曲线，单调递减（关闭该结果曲线就不知在哪再打开）：

图示的是SWIR的结果，横坐标为126个波段，纵坐标是特征值。

在后129波段中，要剔除123-125的波段，因为它们是水汽吸收段，几乎不含地面信息，如果选上，ENVI会报错：
根据"谭炳香《EO-1 Hyperion高光谱数据的预处理》“的文章，对VNIR与SWIR分别都只用前20个特征值较大的波段，做MNF反转，已达到抑制锯齿现象。
具体的MNF反转操作，打开"Inverse MNF Rotation”，选择MNF输出文件，用Spectral Subset只选择前20个波段，接着的MNF-Noise-stats就是刚才的输出之一。



在分别得到VNIR与SWIR的光谱曲线后，接着进行Layer Stack。但是在ENVI的该功能中，结果会对影像进行偏移，对坐标要求严格，故选择了在ArcGIS中利用Data management->Raster-Composite Bands，接着另存为tif格式即可。

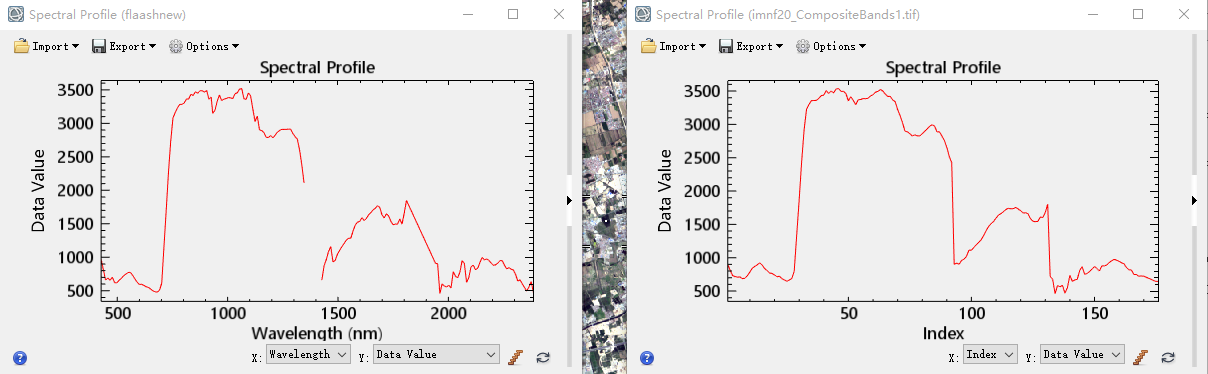

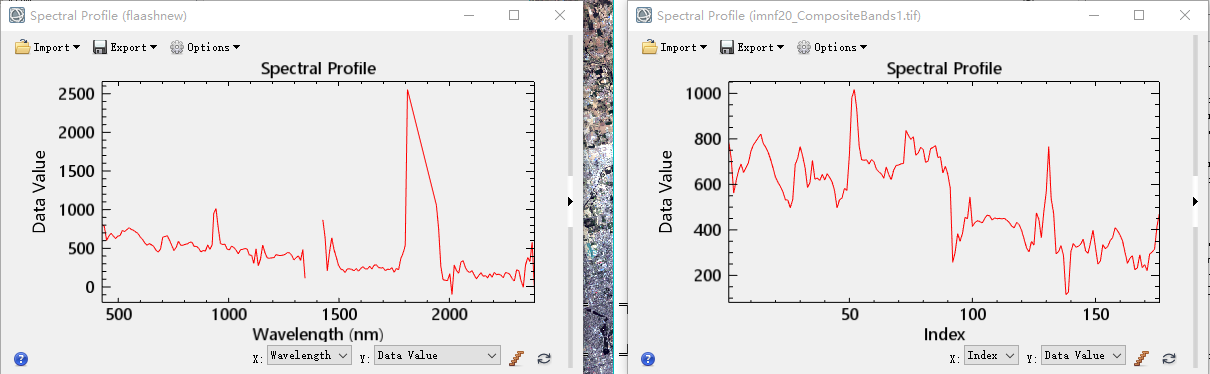

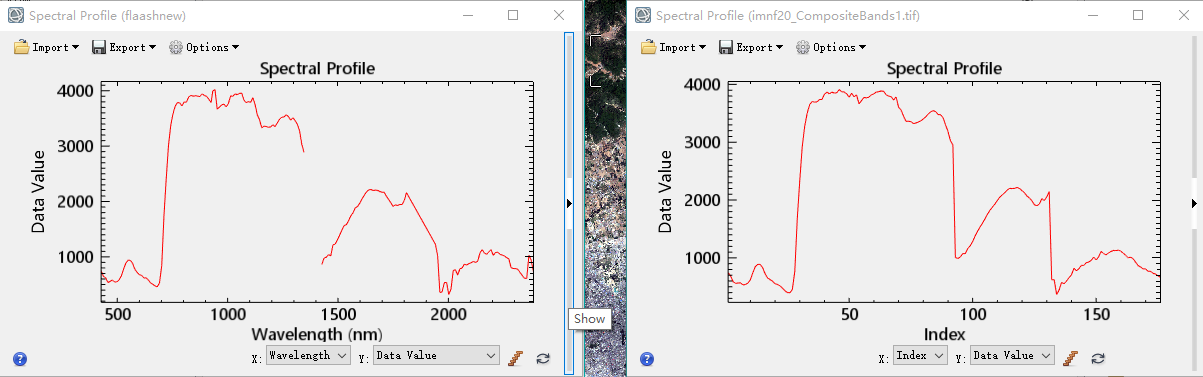

MNF结果对比图如上3幅所示，左边为大气校正后，右边为MNF处理后的光谱曲线，前2植被光谱曲线&后1水体光谱曲线。
显然MNF可以起到抑制锯齿现象的作用，光滑程度与特征值波段的选择有关，本次选择20。若选择更少，则越光滑，噪声越少，若全选上，则与变换前完全相同。

以上的预处理步骤结束，接着可以对植被区域进行提取与分类。

2016年9月23-25日
林业楼517，BJFU
