用74161设计十二进制计数器

1.74161为十六进制计数器，设计十二进制计数器时1片就可以满足要求。

2.新建BDF文件及保存工程同前篇。

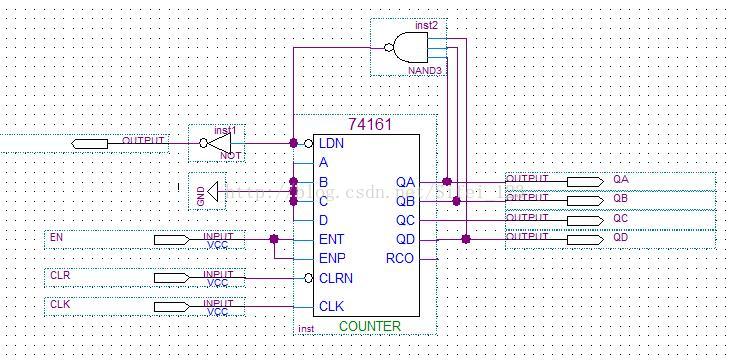

3.将所需要的元器件和引脚拖入区域内并完成连接，如图1所示

                                         图1      十二进制计数器连接图

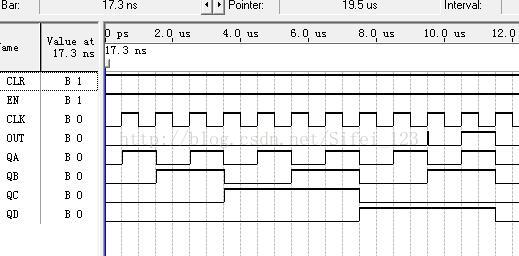

4.建立VWF文件，仿真后得到结果如图2
